HQD GDF60风冷高速雕刻机主轴结构

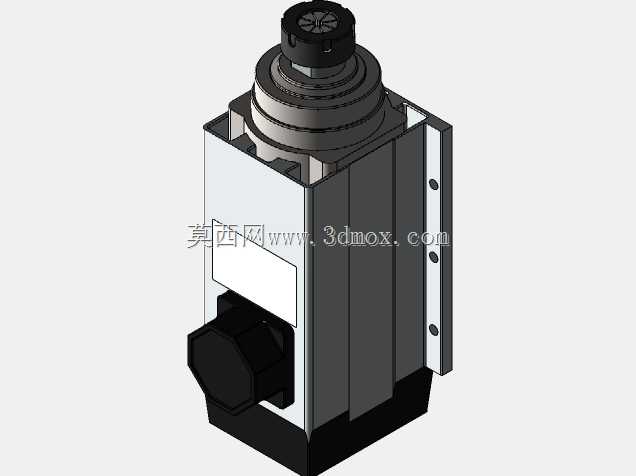

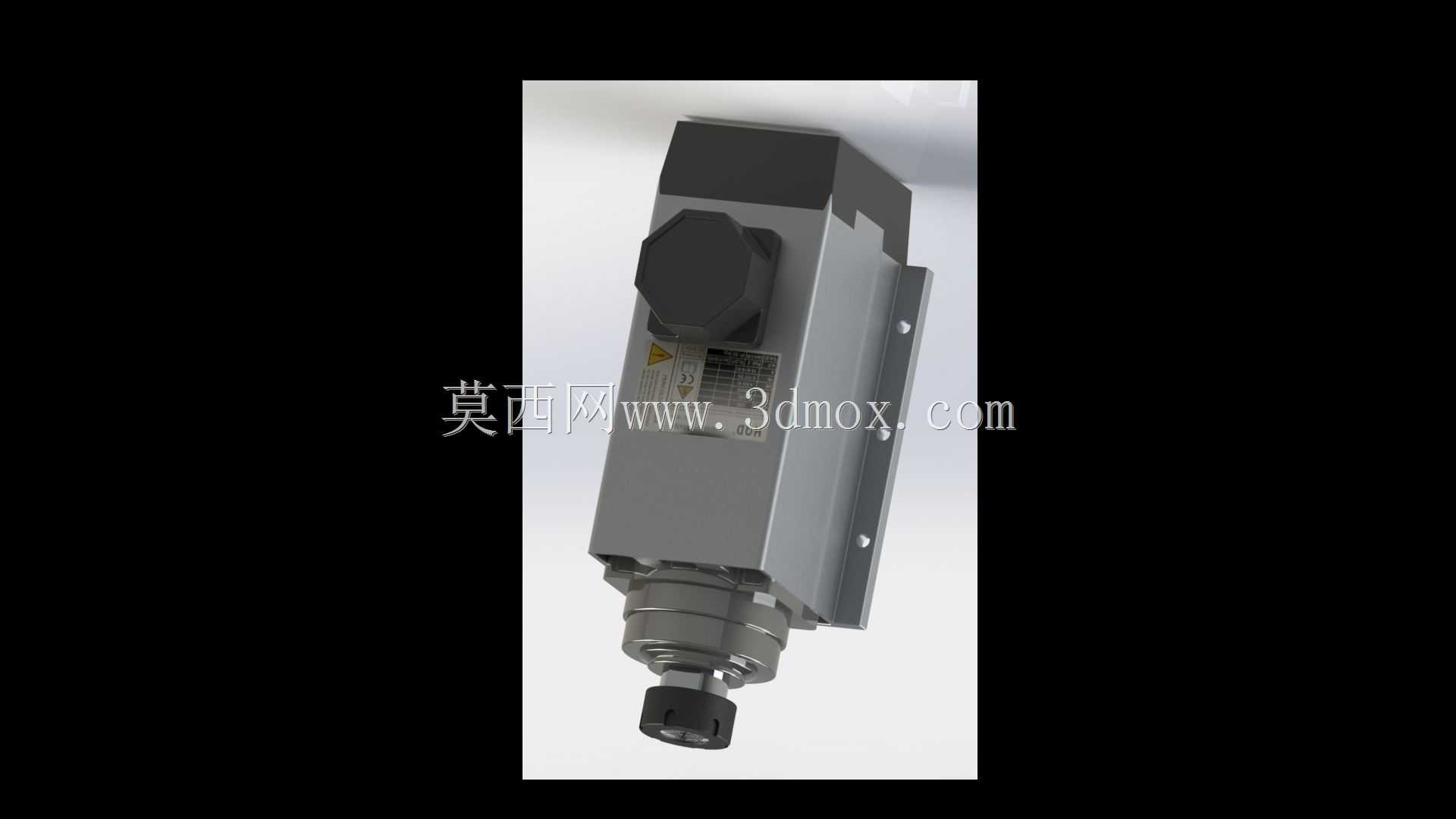

这款主轴是数控雕刻、精密切削加工场景中常用的动力输出部件，多用于木工开料、广告板材雕刻、小型有色金属铣削加工等工况，作为加工设备的核心执行端，直接承担刀具装夹、旋转切削的动力传递作用。从结构设计来看，该主轴采用方形安装座结构，安装面预留了标准固定孔位，可直接通过螺栓锁紧在设备的滑台安装板上，无需额外设计复杂的转接工装，适配多数中小型数控雕刻机的Z轴安装空间。其主体壳体采用散热筋结构搭配风冷散热设计，无需外接水冷管路即可在连续加工工况下维持稳定的工作温度，减少了配套冷却系统的管路布置成本，也避免了水冷系统漏液引发的电路故障风险。主轴顶端设置了接线盒与调节旋钮结构，接线端做了防护处理，可适配车间多尘的加工环境，减少切削粉尘进入接线腔引发的接触不良问题。从安装边界来看，主体壳体长度为201mm，前端端盖部分延伸长度为46mm，设计整机安装空间时需要预留出前端刀具装夹的行程余量，同时要注意同系列主轴存在更长壳体的版本，选型建模时不能直接套用通用尺寸，需对应具体型号核对安装孔位与轴向长度，避免出现Z轴行程干涉、安装孔位不对中的问题。主轴前端采用标准ER夹头装夹结构，可适配对应柄径的雕刻刀、铣刀，装夹同轴度控制满足常规精雕加工的精度要求，壳体侧面的安装基准面经过铣削加工，安装后可保证主轴轴线与工作台面的垂直度，减少加工时的刀具偏摆误差。在三维建模过程中，该模型还原了主轴外部的所有安装特征、接线结构与外形轮廓，可直接用于雕刻机整机装配的干涉检查、安装空间校核，也可作为设备方案展示时的配套部件模型使用，建模时对外部的散热筋、固定孔位、夹头结构都做了等比例还原，能准确反映实际部件的装配关系，避免设计阶段出现安装空间预留不足的问题。在实际设备选型配套时，这类风冷主轴的安装维护难度低于水冷主轴，更适合小型加工门店、移动式加工设备的配套使用，日常维护仅需定期清理散热筋表面积攒的木屑、粉尘，即可保证散热效率，无需像水冷主轴那样定期更换冷却液、检查管路密封性，长期使用的维护成本更低。
