100毫米口径高超声速风洞航天试验装置

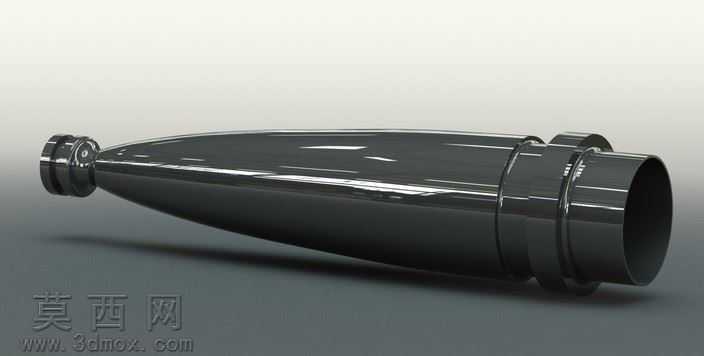

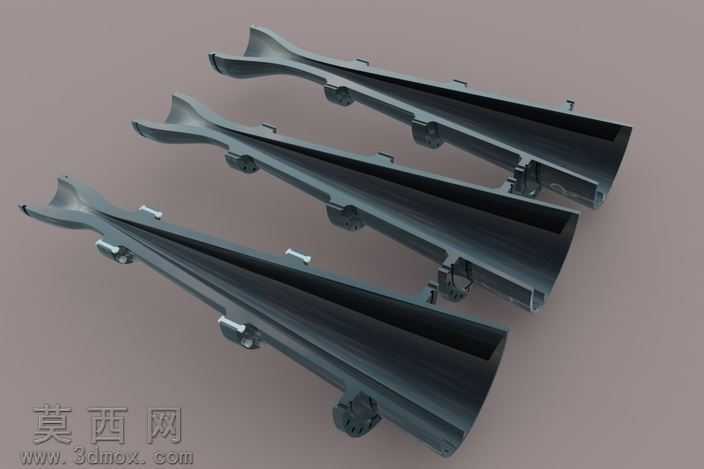

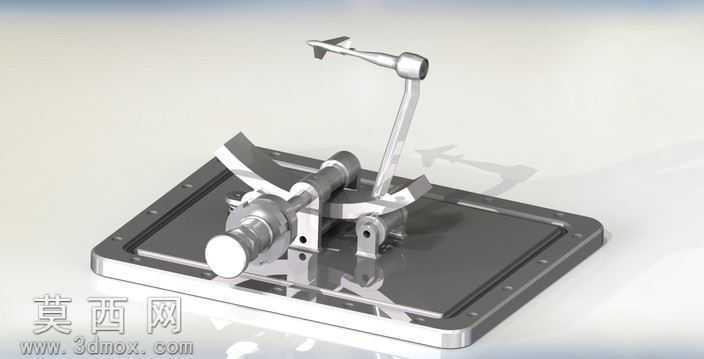

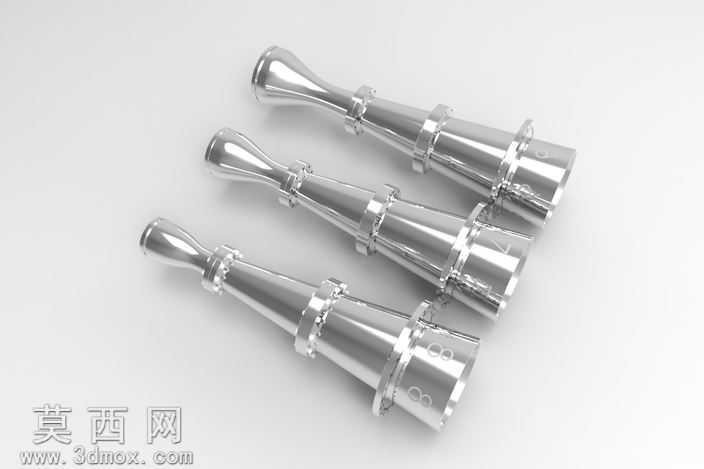

本作品为100毫米口径高超声速风洞试验装置的三维建模成果，建模过程依托三维参数化设计思路完成，首先对风洞装置的核心功能模块进行拆解，将整体结构划分为基座承载单元、喷管调节机构、模型支撑臂、角度调节组件四大核心部分，逐一完成各零件的参数化草图绘制与特征建模。建模阶段严格遵循机械加工的公差配合要求，对转动副、连接孔、定位面等关键结构的尺寸进行精准约束，确保各部件装配后无干涉，可完整复现真实风洞装置的调节动作逻辑。材质渲染阶段，针对不同部件的实际材质属性进行参数调配：基座部分采用哑光金属材质，添加细微的切削纹理与使用磨损痕迹，还原金属加工件的真实质感；喷管与调节轴类部件采用抛光不锈钢材质，调整反射率与粗糙度参数，呈现高反光的金属镜面效果；支撑臂与角度调节结构采用合金结构钢材质，搭配轻微的氧化层质感，区分不同功能部件的材质差异。结构设计上，基座采用带安装孔的矩形平板结构，边缘做倒角处理避免应力集中，上方集成的弧形角度刻度盘可实现试验模型的攻角精准调节，支撑臂采用悬臂式结构设计，末端预留模型安装接口，可适配不同尺寸的试验飞行器模型，喷管段采用同轴回转体结构，通过转动副与基座连接，可实现喷口角度的微调，满足不同试验工况的气流喷射角度需求。整体建模过程严格遵循航天试验设备的设计规范，所有结构的尺寸比例均参考真实高超声速风洞的缩比参数设定，既保证了模型外观的还原度，也完整保留了各部件的装配关系与运动逻辑，渲染阶段采用工作室柔光布光方案，通过多盏区域光从不同角度打亮模型，突出金属材质的光影层次与结构的立体感，背景采用浅灰色渐变处理，避免多余元素干扰模型主体的展示效果，最终呈现的模型可用于气动试验教学演示、航天科普展示以及相关试验装置的方案设计参考。
