四齿轮传动系统赛车自行车三维设计

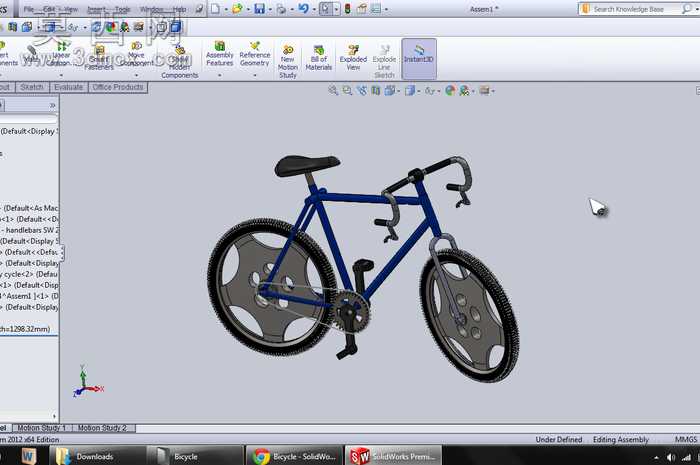

本作品为四齿轮系统赛车自行车的三维数字化设计，采用SolidWorks平台完成全参数化建模，完整还原了竞速自行车的整车结构与核心传动逻辑。建模过程中遵循自顶向下的设计思路，首先搭建整车装配基准坐标系，确定车架轴距、轮径、五通位置等核心硬点参数，再逐一对各子部件进行精细化建模，确保所有零件间的装配约束符合实际机械装配逻辑，无干涉错位问题。车架部分采用经典菱形竞速车架结构，通过草图绘制管材轮廓后使用扫描特征生成主体框架，对车架头管、五通、后叉尾勾等受力集中部位做了局部加厚的结构优化，还原了管材衔接处的平滑过渡造型，材质设定为轻量化铬钼钢，兼顾结构强度与整车轻量化需求。传动系统是本模型的设计核心，采用四级齿轮传动结构替代传统自行车的多级链轮变速结构，建模时严格按照齿轮啮合参数绘制齿廓曲线，通过阵列特征生成完整轮齿，对牙盘、飞轮、传动齿轮的中心距做了精准计算，确保齿轮啮合间隙处于合理区间，可在软件中实现传动动作的动态模拟，直观展示动力从曲柄传递至后轮的完整传动路径。行走系统部分，车轮采用一体式三辐条竞速轮组结构，轮胎表面绘制了细密的防滑胎纹，通过圆周阵列实现胎纹的均匀排布，轮组与车架前叉、后叉的连接部位还原了花鼓、快拆结构的细节；车把部分采用弯把竞速设计，搭配刹把、变速手柄的细节建模，车座根据人体工学设计做了流线型曲面处理，通过放样曲面实现座面的弧度造型，还原了竞速车座窄而薄的造型特征。整车所有零部件均赋予了对应材质属性，金属部件添加金属光泽与磨砂质感，橡胶轮胎添加哑光橡胶材质，塑料部件做了半哑光质感处理，渲染后可清晰区分不同部件的材质差异，模型结构完整，可用于自行车传动结构教学、竞速自行车结构优化设计参考，也可作为相关机械设计课程的三维建模练习案例，帮助学习者掌握装配体建模、齿轮参数化设计、曲面造型等三维建模技巧。
