离心泵闭式增压叶轮精密结构造型

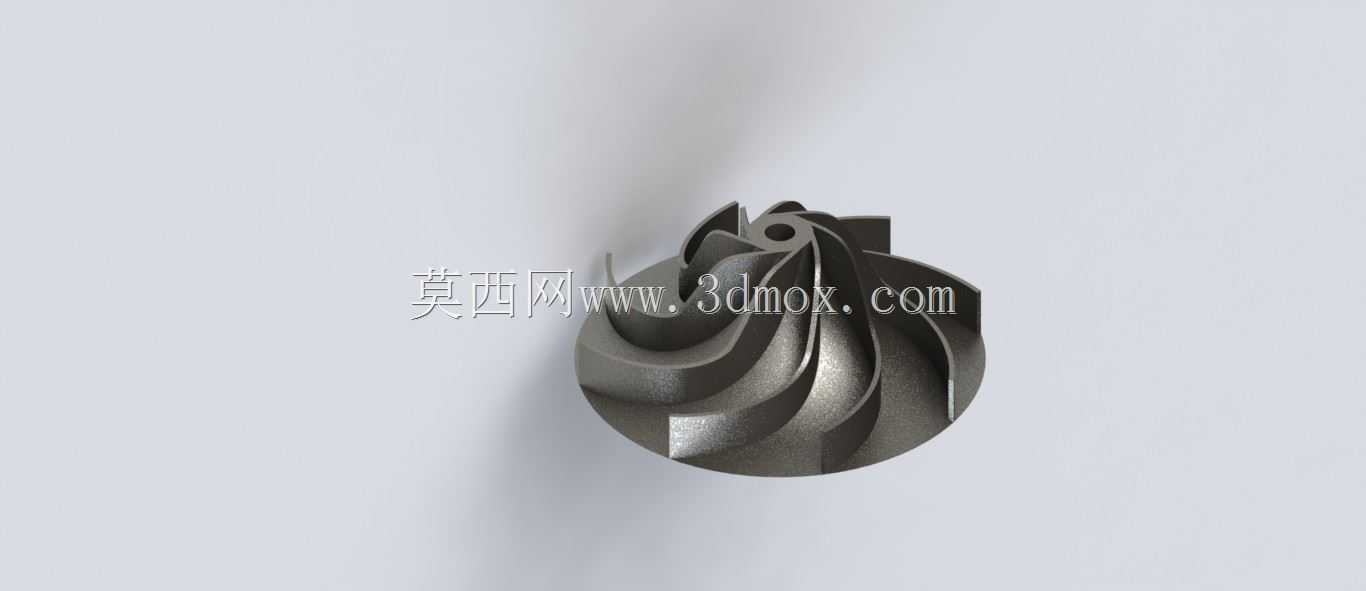

　　该三维造型还原的是离心泵内部承担流体增压功能的核心转子零件，整体采用闭式叶轮的经典构型，轮盘中心预留轴孔用于与泵轴配合传递扭矩，多片空间扭曲叶片沿轮毂周向均匀排布，相邻叶片与前后盖板围合形成连续收敛的流道，流体从叶轮中心轴向进入后，随叶片高速旋转获得离心力，沿流道向轮缘径向甩出，在这个过程中完成动能与压能的转换，是泵体中实现压头提升的关键执行部件。

　　从实际工况适配角度出发，这类叶轮广泛应用在清水输送泵、工业循环供水泵、中小型给排水泵站以及常规流体增压管路系统中，工作时浸没在泵腔内部，前端正对泵体吸水口，后端与泵轴、密封组件、轴承支撑结构串联装配，外围和蜗壳流道保持均匀的径向间隙，既不能间隙过大造成大量高压流体回流、拉低整机容积效率，也不能间隙过小导致运行时转子窜动、热胀形变后和蜗壳内壁发生刮擦，建模阶段就需要把叶轮的最大外圆直径、轮毂轴向定位台阶尺寸、轴孔配合公差带、叶片出口宽度这些边界参数和对应泵腔的装配空间逐一匹配，预留出合理的安装余量与运行安全间隙。

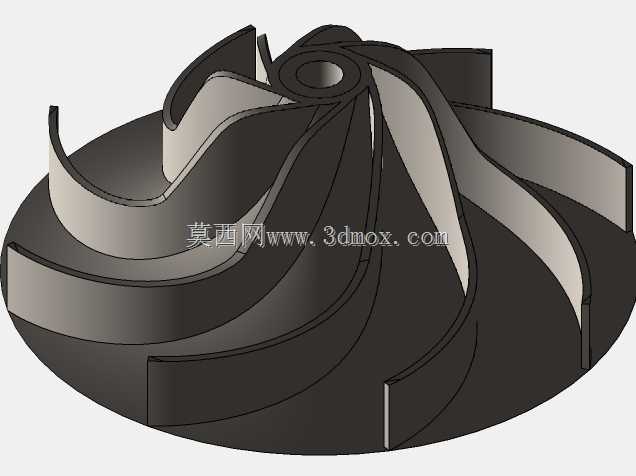

　　结构设计层面，这款叶轮的叶片采用后弯式空间扭曲造型，相比直叶片构型，扭曲叶片可以让流体在流道内的转向过渡更平缓，减少流体在叶片入口处的冲击脱流损失，降低泵运行时的水力噪声与振动，同时兼顾大流量区间的运行效率；叶片和前后轮盘一体化衔接的构型，既可以提升叶轮整体的结构刚性，承受高速旋转时的离心载荷，也能避免开式叶轮侧边流体泄漏量大的缺陷，适配清洁无大颗粒杂质的流体输送场景。中心轴孔周边的轮毂做了加厚处理，用来分散扭矩传递过程中的应力集中，轴端可配套键槽或者锁紧螺母结构，实现叶轮和泵轴的周向固定与轴向限位，防止泵启停变工况时叶轮出现松脱窜动。

　　建模过程中需要重点把控叶片型面的光顺度，流道内不能出现突兀的折面或者局部凸起，避免实际运行时在流道内形成涡流死区，造成局部气蚀、效率骤降；同时要校验叶轮整体的动平衡余量，周向分布的叶片重量偏差需要控制在允许范围内，否则高速运转时会产生额外的交变径向载荷，加速轴承、机械密封的磨损，缩短泵组的整机使用寿命。叶轮的进出口角度、叶片包角、流道过流面积的渐变节奏，都直接决定泵的扬程-流量特性曲线，在改型设计时可以通过调整叶片出口安放角、增减叶片数量来适配不同的工况需求：需要高扬程小流量的场景可适当增大叶片出口角、增加叶片数量，需要大流量低阻力的场景则可适当加宽流道、优化叶片入口的过流面积，降低流体入口阻力。

　　装配维度上，叶轮后盖板侧需要预留和机械密封、轴套配合的轴向空间，前盖板侧和泵体密封环的配合位置要保证同轴度，整个转子部件装入泵腔后，叶轮出口的中线需要和蜗壳隔舌的位置对齐，才能让甩出的高压流体顺畅汇入蜗壳流道，避免出现水力冲击。这类叶轮的建模逻辑完全贴合实际泵类产品的开发流程，既可以作为流体机械结构设计的参考样件，也能用于泵组装配干涉校验、水力性能前期推演、加工工艺路径规划的基础三维载体，帮助设计人员快速理清增压转子部件和周边泵腔、轴系、密封件的装配匹配关系。
