可倾转摆式三轮代步车结构设计

　　该作品围绕窄轮距三轮代步车辆在低速转弯、园区通行、短途接驳场景中的侧倾稳定性问题展开，整体采用前双轮、后单轮的倒三轮布置形式，将车架承载、转向操控、轮组支撑与车身倾转机构整合在同一套轻量化结构中。与普通刚性三轮车架不同，该方案在转弯过程中允许前部车体连同骑乘姿态一同向弯道内侧倾斜，利用重力分量抵消部分离心作用，使车辆在较窄轮距条件下仍能获得更小的转弯半径和更好的过弯姿态，适用于社区巡检、厂区短距离转运、休闲代步以及小型人力车辆结构验证等场景。

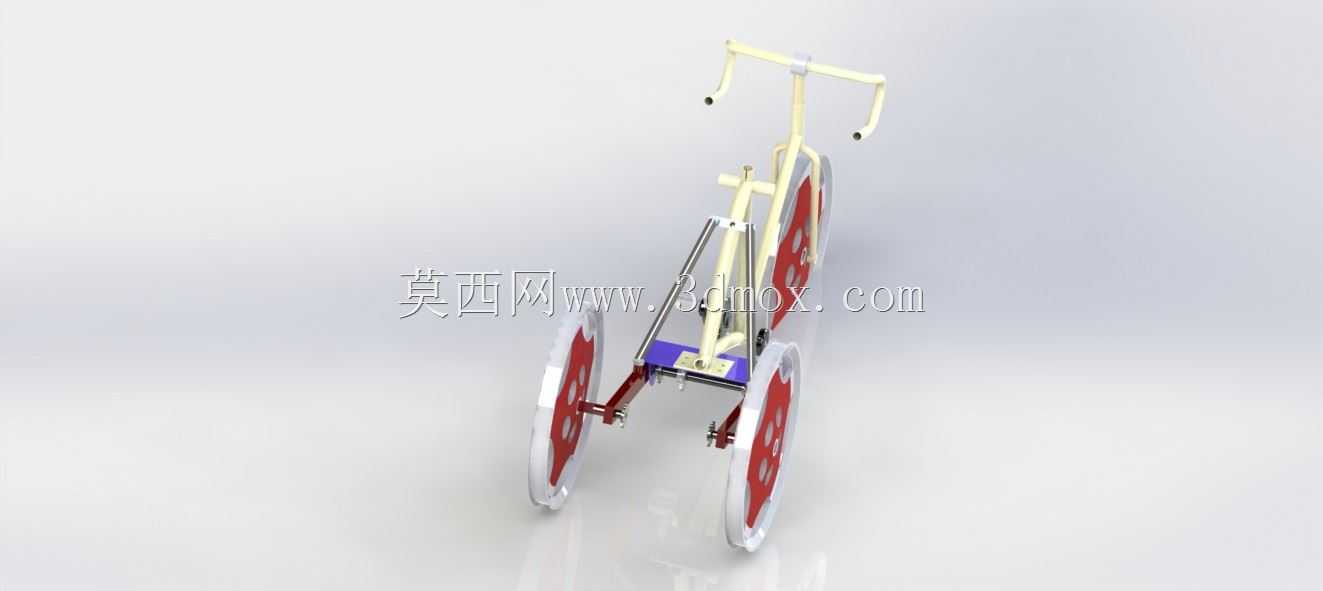

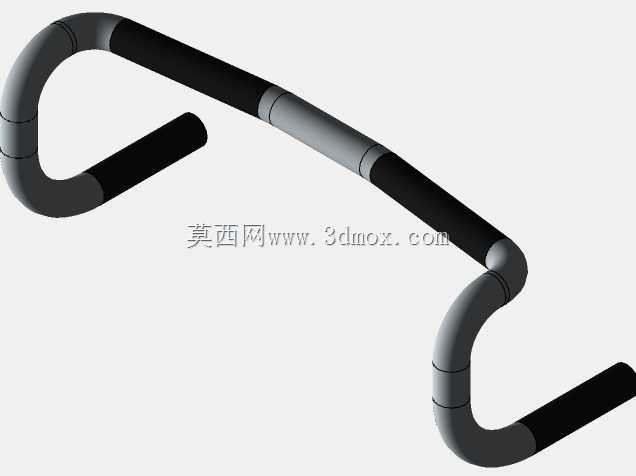

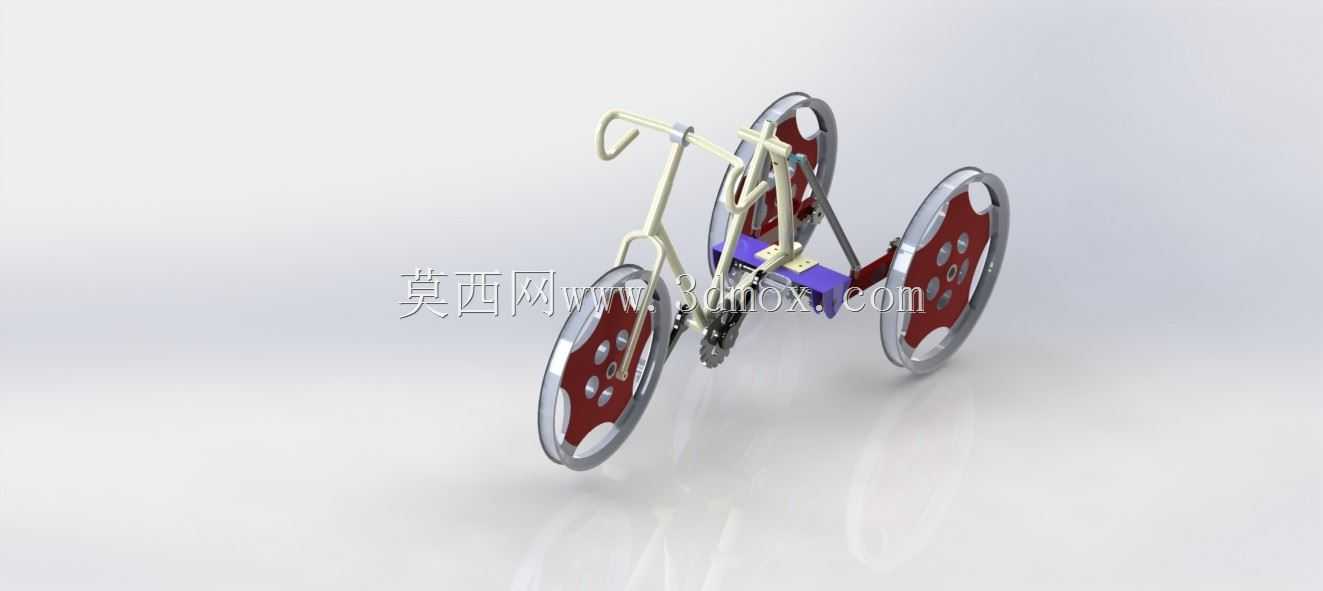

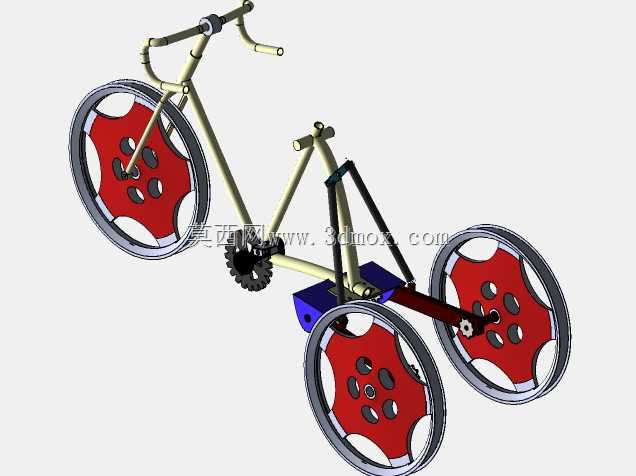

　　从结构组成看，模型包含车把、立管、主梁、前部双摇臂支撑、踏板区域、前后轮组以及轮辐装饰件。车把采用高位弯把形式，握持区域向两侧展开，便于骑乘者在直立或微前倾姿态下控制方向；立管与主梁形成主要传力路径，承受骑乘者体重、转向力矩以及路面冲击。前部两个车轮通过独立的摆臂与中部铰接支架相连，左右支撑构件在转向时不再保持完全刚性的水平关系，而是随倾转轴线产生协同摆动。后轮位于车架后上方，承担主要推进与轨迹跟随作用，这种布置使前部双轮提供横向稳定支撑，后部单轮保留类似自行车的灵活转向特性。

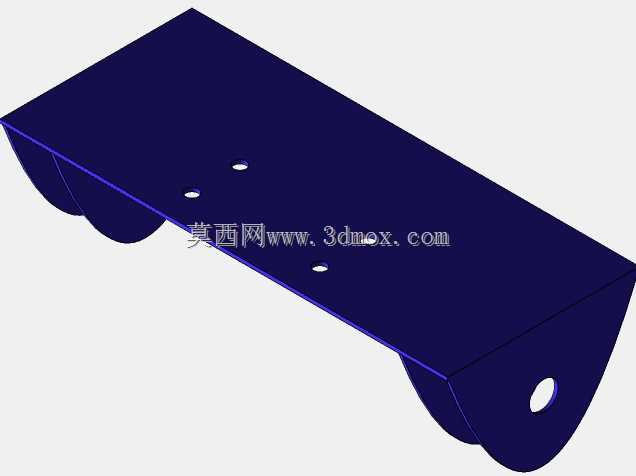

　　设计思路的核心在于把“稳定”和“灵活”分开处理。普通固定式三轮车为了抵抗转弯离心力，往往需要加宽轮距或降低重心，这会带来车体宽度增加、通过性下降和结构笨重等问题。摆式三轮车则通过可倾转车架，让车辆在直线行驶时依靠三轮接地获得静态稳定性，在弯道行驶时通过车身倾斜改变合力方向，减少轮胎侧向受力突变。前部铰接点的位置需要兼顾倾转自由度与转向干涉，若转轴过高，骑乘者重心变化幅度大，操控响应会显得迟滞；若转轴过低，轮组摆臂与车架之间的空间受限，容易在大倾角时发生构件碰撞。模型中中部支架将铰接区域布置在踏板附近，使重心靠近旋转轴线，有利于降低倾转时的附加力矩。

　　外形尺寸方面，整车宽度主要由前轮外廓决定，双轮间距服务于低速稳定性，同时控制在普通非机动车道可顺畅通过的范围内。车把宽度略大于前轮外缘，保证转向时手部操作空间充足。车架长度沿前后方向延伸，后轮与前部双轮形成稳定三角支撑；踏板区域位于两前轮之间偏后位置，既方便人力驱动布置，也使骑乘者重心落在前后轴荷较为均衡的区域。车轮采用大直径薄轮体形式，轮辐区域以醒目色块表达，外圈保留轮胎包覆层，能够在三维装配中清晰反映轮胎、轮辐、轴端和摆臂连接关系。

　　安装边界上，前轮轴、摆臂铰接轴、车架立管和后轮轴构成多条关键空间轴线。建模时需要重点检查前轮在最大转角与最大倾角叠加状态下的运动包络，确认轮胎与摆臂、踏板、主梁之间不存在干涉；车把旋转时，立管与前部支架之间应保留足够间隙，避免左右极限位置发生接触。轮组轴向固定位置要与摆臂端部宽度匹配，轴承或衬套安装段需保证同轴度；中部倾转机构应设置机械限位，使倾斜角度在可控范围内，既满足弯道平衡需求，又防止静止或低速推行时过度侧倾。踏板与主梁连接处承受反复踩踏载荷，局部需要加强筋或加厚节点，避免焊缝及紧固件区域出现应力集中。

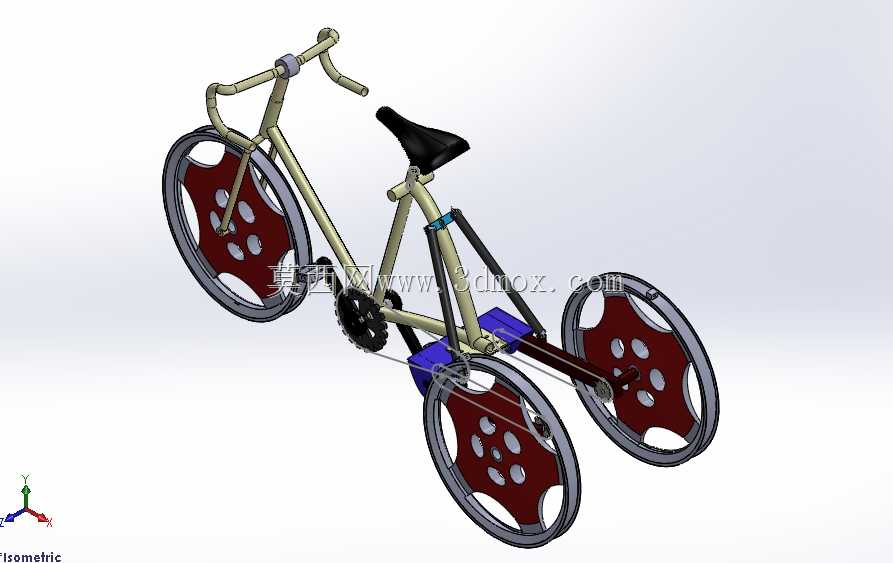

　　在实际工程应用中，这类结构可进一步扩展为人力脚踏、电动助力或小型混合动力平台。若增加电机、电池和控制器，前部双轮附近需要预留制动卡钳、线束和传感器安装空间；若用于景区租赁或厂区巡逻，则可在后部增加载物支架、挡泥板和照明组件。三维模型直观呈现了摆式三轮车的机构原理与装配关系，适合用于轮式车辆概念设计、倾转机构运动校核、窄车体稳定性分析以及非标代步设备开发参考。
