偏心式夹紧工具结构三维设计作品

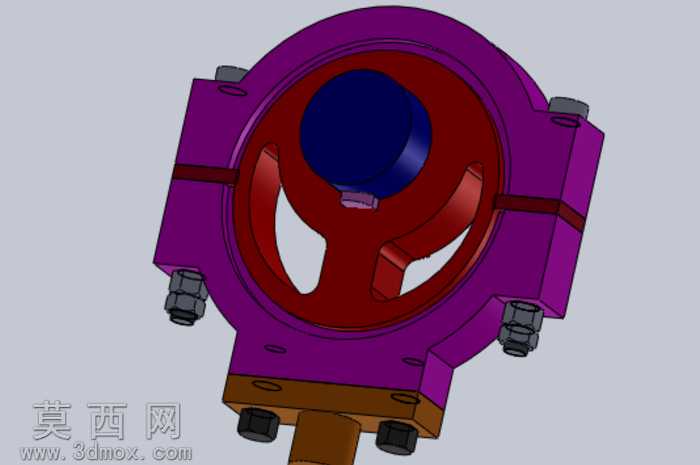

本作品为偏心式夹紧工具的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先对核心偏心轮构件进行轮廓草绘，通过旋转凸台命令生成偏心回转基体，精准控制偏心距参数以满足夹紧行程的设计要求，针对偏心轮与夹具体的配合面添加同轴心、行程限位的装配约束，保证偏心转动过程中无卡滞、行程偏差控制在合理公差范围内。夹具体主体采用对开式分体结构设计，通过拉伸、切除命令完成紫色壳体的型腔构建，在壳体的螺栓安装位预留标准沉孔结构，搭配六角头螺栓与螺母组件实现上下壳体的锁紧装配，螺栓与螺母均调用标准件库特征并添加真实螺纹修饰细节，还原实际装配的干涉校验过程。中部红色的夹紧执行构件采用框架式镂空结构设计，在保证结构强度的前提下有效降低整体重量，构件与偏心轮接触的工作面做了圆弧过渡处理，减少偏心转动时的接触磨损，底部棕色的安装基座通过凸台定位结构与夹主体连接，预留的安装孔位可适配不同工作台面的固定需求。材质渲染阶段针对不同构件匹配对应材质属性：紫色夹具体赋予哑光工程塑料材质，调整粗糙度参数模拟玻纤增强尼龙的磨砂质感；红色夹紧构件赋予合金结构钢材质，添加轻微金属反光与表面氧化层质感；螺栓螺母等标准件赋予发黑处理的碳钢材质，还原紧固件的表面处理效果；偏心轮核心部件赋予深蓝色淬硬钢材质，突出核心工作部件的硬度属性。场景布光采用三点布光方案，主光源从斜上方投射突出结构轮廓，辅光源补光消除暗部死黑，添加柔和环境光提升整体材质表现，渲染输出的效果图清晰展现各部件的装配关系与结构细节。设计思路围绕快速夹紧的工装需求展开，利用偏心轮的自锁特性实现工具的快速锁紧与释放，相比传统螺旋夹紧结构操作效率提升明显，对开式壳体设计便于后期内部构件的维护更换，镂空式夹紧臂在减重的同时预留了排屑空间，适配加工场景下的碎屑排出需求，整体结构紧凑、装拆便捷，可作为工装夹具设计的参考案例，建模过程中完成了全流程的干涉检查，确保所有活动构件在行程范围内无运动干涉，各连接部位的强度均通过简化力学校验满足使用要求。
