发动机配气机构气门凸轮传动组件结构

项目分类:铸造模 发布时间:2026-05-21 ID:1150129
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构
  • 发动机配气机构气门凸轮传动组件结构

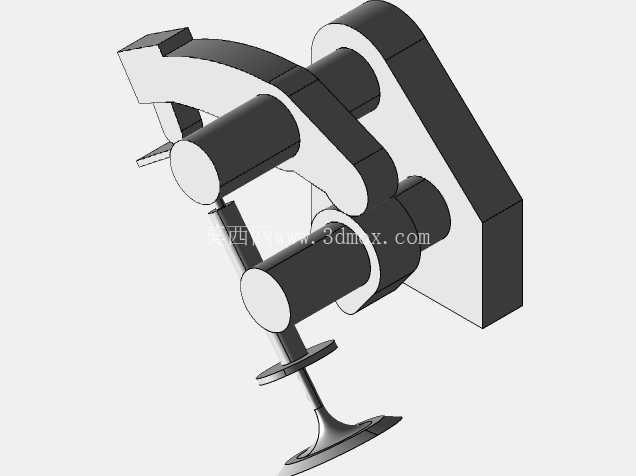

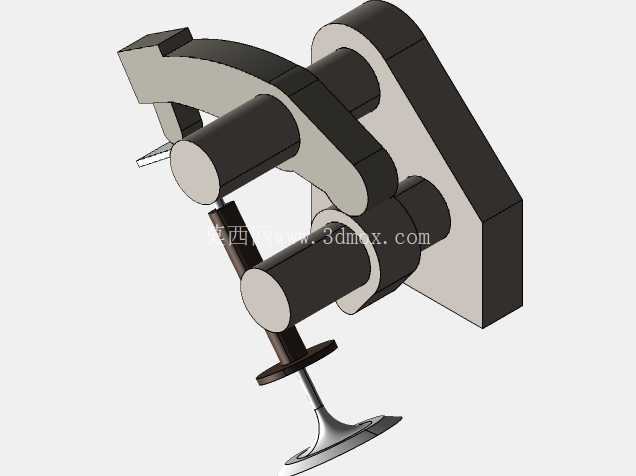

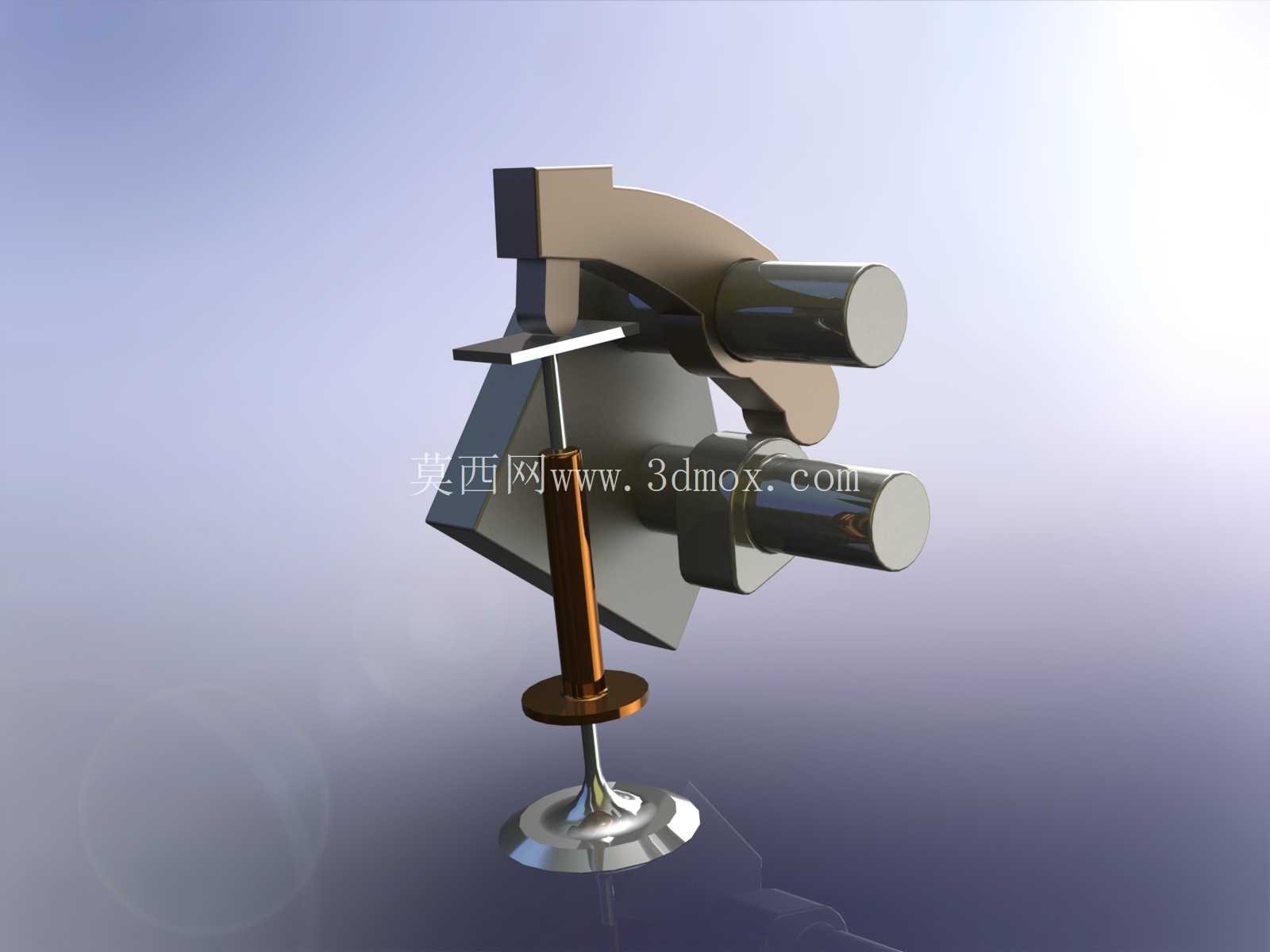

在往复式内燃机的配气系统设计中,气门凸轮组件是直接决定进排气时序、燃油喷射匹配精度的核心执行部件,这套三维结构完整还原了顶置凸轮轴配气机构中凸轮、摇臂、气门三者的配合关系,覆盖了从凸轮型线驱动到气门升程执行的全链路运动传递逻辑。从实际装车应用场景来看,这类结构广泛适配小排量四冲程汽油机与柴油机,不管是乘用车辆的动力单元,还是小型通用发电机组、农用机械的动力核心,都需要依靠这套组件完成气缸的进排气门定时启闭,精准匹配活塞运行的四个冲程节点,避免出现气门开闭时机错位导致的动力不足、燃油燃烧不充分、气门撞活塞等严重工程故障。

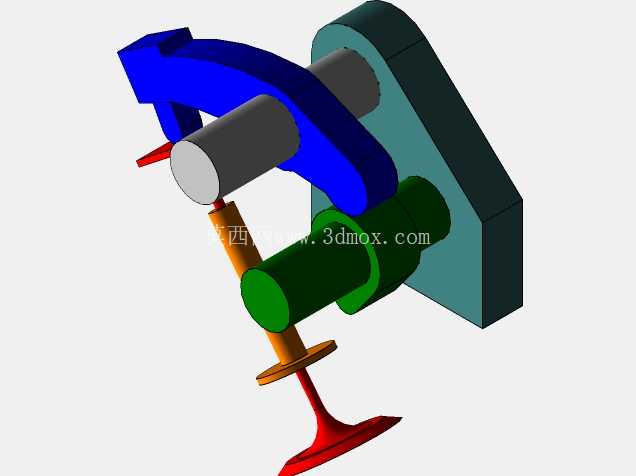

从功能特性层面拆解,这套组件的运动逻辑完全遵循配气相位的设计要求:凸轮轴随发动机正时系统同步转动,凸轮型面的升程段推动摇臂绕固定销轴摆动,摇臂另一端压动气门杆克服气门弹簧预紧力向下运动,打开气缸进排气通道;当凸轮转动到基圆段时,气门弹簧的回弹力推动气门复位,封闭气缸燃烧室。整个运动过程中,各部件的接触应力、运动惯量直接决定了发动机的最高允许转速,设计时需要反复校核凸轮型线的缓冲段高度,避免气门落座时出现过大冲击噪音,同时要保证摇臂与气门杆端的接触位置始终在设计范围内,防止偏磨导致的气门密封失效。

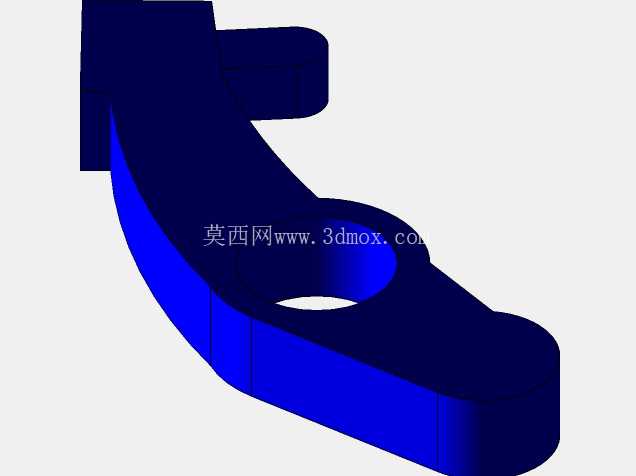

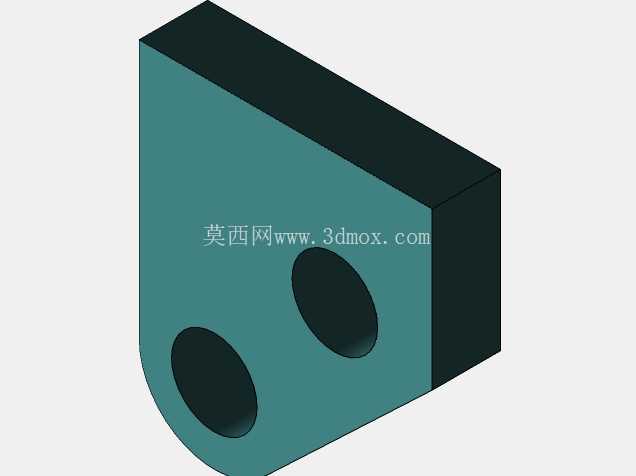

设计思路上,这套结构优先考虑了运动部件的轻量化与刚性平衡:摇臂采用变截面异形结构,在销轴安装位、凸轮接触位、气门接触位三个受力集中区域做了局部加厚处理,非受力区域则通过去除冗余材料降低整体转动惯量,减少凸轮轴驱动时的动力损耗;气门杆采用细长杆结构搭配头部大直径密封锥面,既保证了足够的气道流通面积,又尽可能降低了往复运动的质量,适配高转速工况下的快速响应要求;凸轮的安装基座集成了凸轮轴轴承座的定位结构,安装时可以直接通过基座上的两个定位销孔与气缸盖的对应定位面配合,不需要额外调整凸轮轴的轴向位置,减少总装环节的调试工作量。

关于外形尺寸与安装边界,这套组件的整体安装空间被严格限制在气缸盖上部的凸轮轴舱内:摇臂的最大摆动角度不超过12度,全行程下的摇臂外缘与凸轮基座侧壁的最小间隙保留了2.5mm的安全距离,避免热机状态下部件膨胀出现运动干涉;气门的最大升程设计为8.7mm,全开状态下气门头部与活塞上止点位置的间隙预留了1.2mm,完全覆盖正时链条张紧度变化、气门磨损后的行程变动余量;凸轮轴的安装轴径与基座轴承孔采用H7/f6的间隙配合,既保证转动时的润滑油脂能形成有效油膜,又不会出现轴径窜动导致的配气相位偏差。实际建模过程中,所有运动副的配合面都做了0.3mm的倒角处理,去除加工毛刺的同时,也避免装配时锐角刮伤密封件或润滑管路。

从工程落地的角度看,这套结构的铸造工艺性也做了充分考量:凸轮基座、摇臂两个主要承载部件都采用铸造毛坯后机加工的工艺路线,分型面选择在部件的最大投影轮廓处,避免出现倒扣结构需要额外抽芯,降低模具制造难度;所有壁厚都控制在3-6mm的均匀区间,相邻壁厚差不超过2mm,防止铸造过程中出现缩孔、冷隔等缺陷;气门杆与凸轮接触的表面都预留了0.2mm的淬火硬化层加工余量,保证部件表面硬度达到HRC55以上,满足长期往复运动下的耐磨要求。
