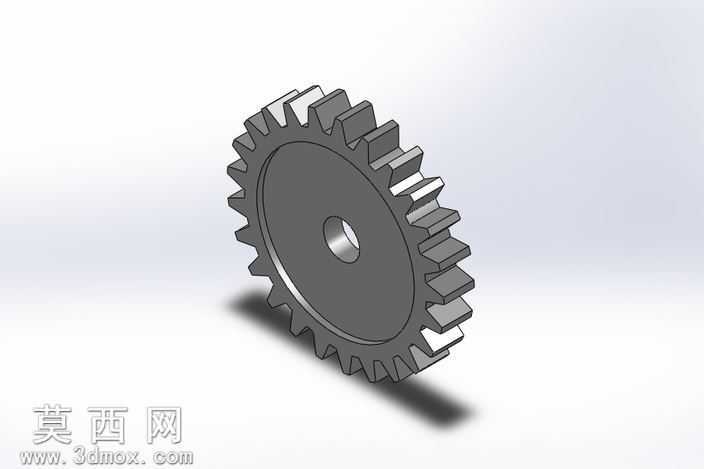

标准直齿圆柱传动齿轮三维建模作品

本作品为标准直齿圆柱传动齿轮的三维建模成果，建模过程依托参数化设计逻辑开展，首先确定齿轮的核心设计参数，包括模数、齿数、压力角、齿顶高系数、顶隙系数等基础几何参数，以渐开线齿廓的生成原理为核心，通过草图绘制完成单个轮齿的渐开线轮廓、齿根过渡曲线的精准绘制，保证齿廓曲线符合机械设计的啮合传动要求，避免后续传动过程中出现卡滞、干涉、磨损不均的问题。完成单个轮齿的草图轮廓后，通过圆周阵列特征生成整圈均匀分布的轮齿结构，阵列过程严格保证轮齿的分度圆节距相等，确保齿轮啮合时的传动比恒定。齿轮主体结构采用拉伸凸台特征生成轮坯基体，中心位置设计标准安装轴孔，轴孔与轮坯的同轴度在建模过程中通过几何约束严格控制，保证后续装配时的回转精度。齿根与轮坯的衔接位置做了符合工艺要求的圆角过渡处理，避免应力集中导致的轮齿断裂风险，提升零件的结构强度。材质渲染阶段选用常用的45号结构钢材质，调整材质的金属粗糙度、反光度参数，还原钢制机械零件的真实质感，同时添加环境光影效果，让轮齿的立体结构、齿面的轮廓细节清晰呈现，直观展示齿轮的整体结构形态。设计过程中充分考虑齿轮的实际应用场景，轮齿的齿厚、齿宽参数均按照通用机械传动的常规载荷工况设定，既保证传动过程中的承载能力，也兼顾零件的轻量化需求，整体结构无冗余设计，所有几何特征均服务于齿轮的传动功能，可用于机械传动结构的装配演示、运动仿真、工程图导出等场景，为机械传动系统的设计提供直观的三维模型参考，建模过程中所有特征均保持全参数关联，后续可通过修改模数、齿数等核心参数快速生成不同规格的同类型齿轮模型，提升同类零件的设计效率。
