废水处理用翻盖式带式过滤设备结构

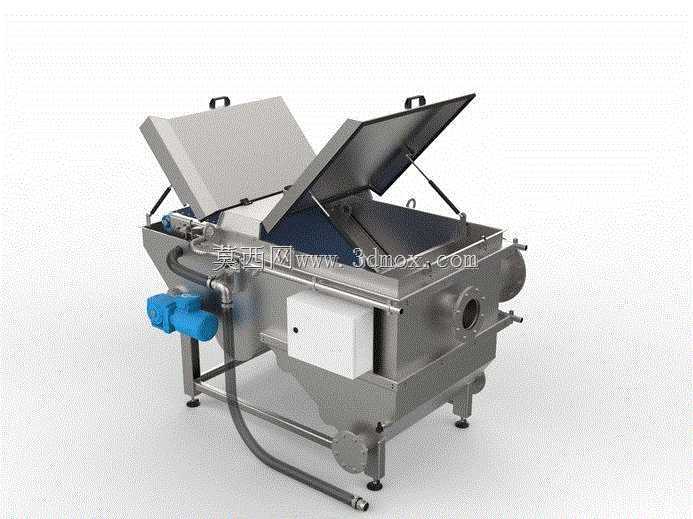

这款带式过滤设备主要面向工业废水处理场景设计，可适配食品加工、金属表面处理、轻工制造等多行业的生产废水预处理工序，核心作用是截留废水中的悬浮固体、大颗粒杂质、絮状污泥，实现固液两相的连续分离，降低后续生化处理单元的负荷。从结构设计来看，整机采用卧式箱体布局，主体腔体选用不锈钢板材焊接成型，上盖设置两组可向上开启的翻盖结构，翻盖与箱体间配置气弹簧支撑件，日常运维时无需额外吊装工具即可掀开上盖，快速完成内部滤带的更换、冲洗以及腔体内部的杂物清理，大幅缩短设备停机维护的时长。设备侧部集成了驱动单元与电气控制盒，驱动端采用减速电机直连驱动辊的传动方案，减少中间传动环节的功率损耗，同时保证滤带运行速度的稳定可调，可根据进水的杂质浓度、处理量需求灵活调整滤带走速，适配不同工况的处理要求。腔体下部设计为锥斗状集水结构，过滤后的清液可顺着锥面汇流至侧部的出水口排出，避免腔体内积液残留滋生异味；设备底部配置可调式支撑脚，可根据安装地面的平整度调整支脚高度，保证整机运行时的水平度，防止滤带跑偏。安装边界方面，设备预留了进水、出水、排渣三个接口的安装空间，侧面的驱动单元与电气盒需要预留不小于300mm的检修操作空间，上部翻盖开启后需要预留足够的垂直空间避免开启受阻，整机的支撑脚可直接固定在混凝土基础平台上，无需额外做复杂的预埋结构。滤带作为核心过滤元件，设计为可连续回转的结构，配套设置了冲洗装置，在滤带回转过程中可对附着在滤带表面的滤饼进行反向冲洗，保证滤带的过滤孔隙不被堵塞，维持稳定的过滤通量；设备侧部的管路布局充分考虑了走线与走管的合理性，冲洗管路、排污管路均沿箱体侧壁排布，减少外部管线的冗余，整体外观整洁规整，同时也能避免管线磕碰损坏。在实际选型应用中，该结构可根据处理量需求调整腔体的宽度与滤带的有效过滤长度，不同过滤精度的滤带可快速替换，适配不同粒径杂质的过滤需求，整体结构的密封设计可避免废水滴漏，满足车间现场的整洁生产要求。
