深沟球式滚动轴承结构三维建模

作为旋转传动系统里最基础的支撑类零件，这类滚珠轴承的应用场景几乎覆盖所有带回转运动的工业设备，从小功率电机输出轴、输送机托辊、机床主轴箱传动轴，到家电电机、自行车轮组、小型减速机输入轴，但凡需要降低轴系回转摩擦阻力、约束轴系径向与少量轴向窜动的位置，都能见到这类零件的身影。它的核心功能是在轴与轴承座之间形成滚动摩擦副，替代直接接触的滑动摩擦，大幅降低回转过程中的功率损耗，同时维持轴系的回转精度，避免轴运转过程中出现径向跳动超差的问题。

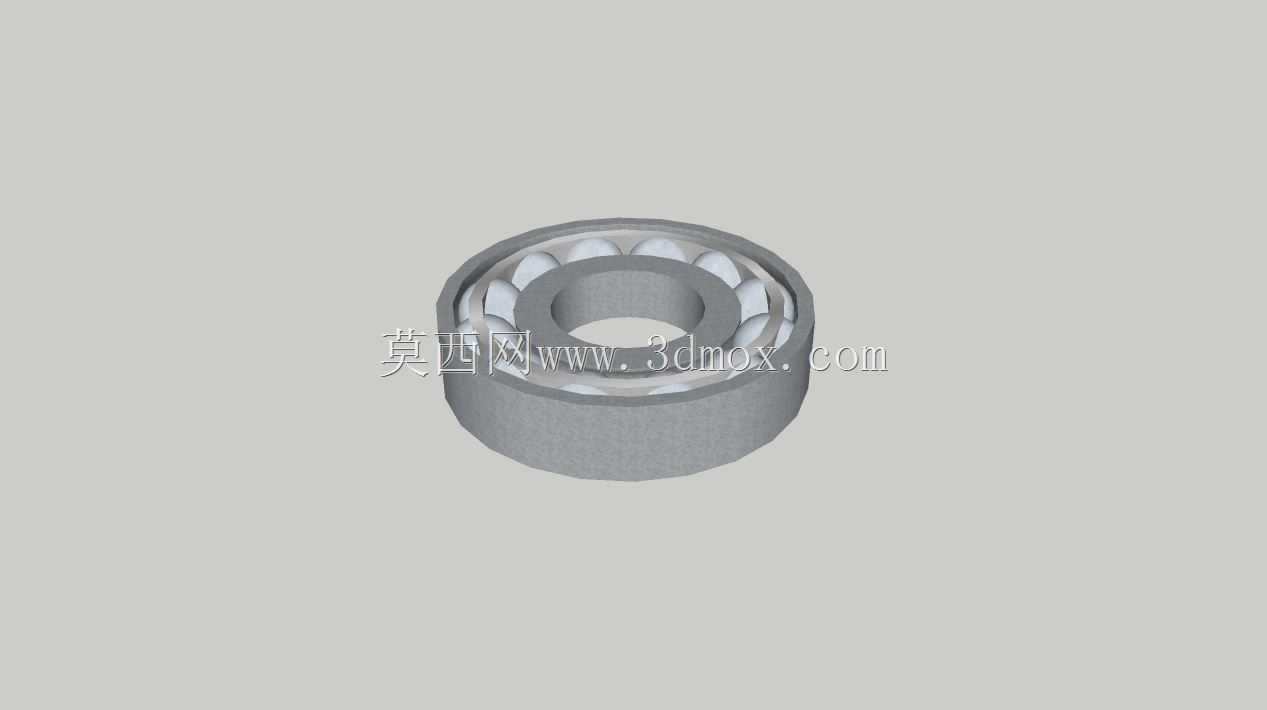

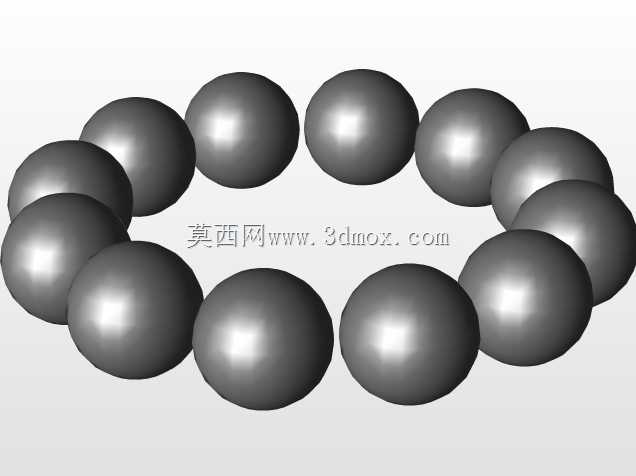

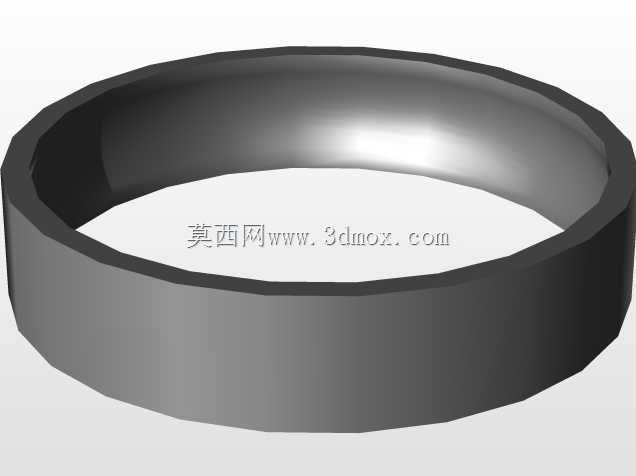

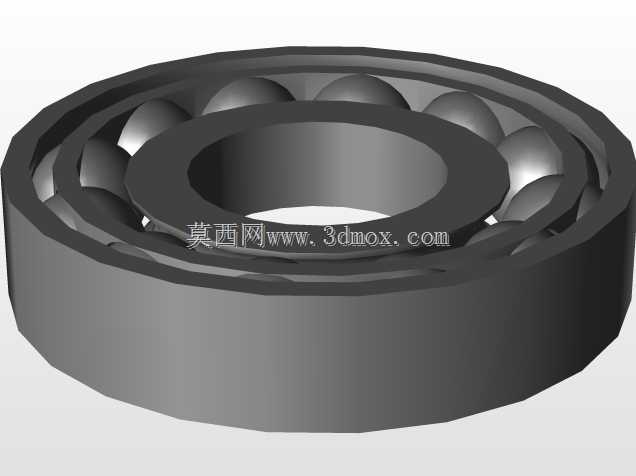

从结构设计思路来看，这个模型还原了深沟球轴承的核心组成：外圈、内圈、均匀排布的球形滚动体，以及用于分隔滚动体避免相互摩擦的保持架结构。设计时首先要明确安装边界，内圈与轴采用过盈配合，随轴同步回转，外圈与设备轴承座孔采用过渡或间隙配合，起到固定支撑的作用，内圈的内径、外圈的外径是选型时最先确认的安装尺寸，直接决定了适配的轴径与座孔尺寸，而轴承的宽度尺寸则需要匹配安装位置的轴向空间，避免装配后出现轴向干涉。

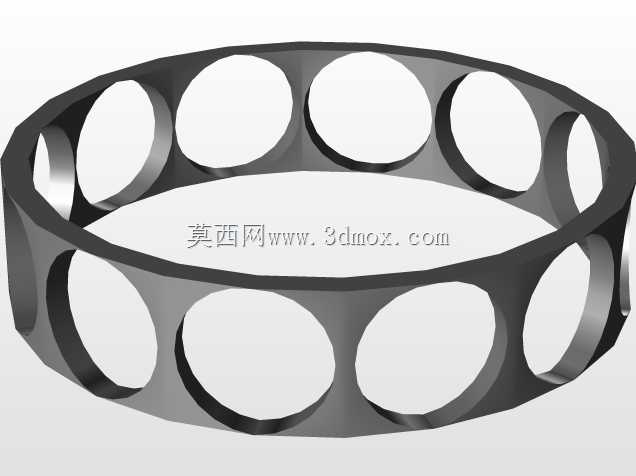

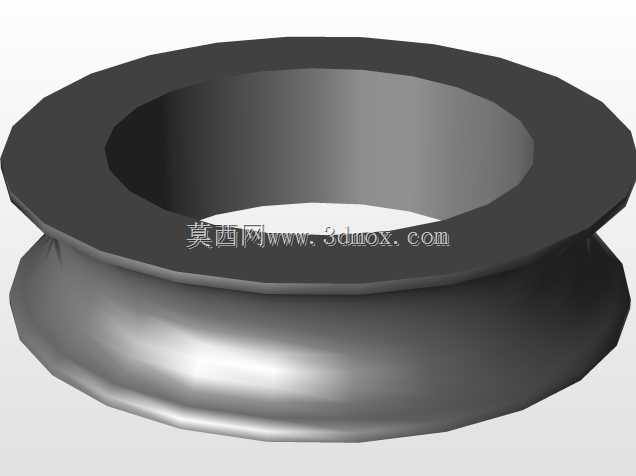

建模过程中需要注意滚道的曲率设计，内圈外侧、外圈内侧的弧形滚道曲率半径要略大于滚珠半径，保证滚珠与滚道之间是点接触状态，既能承载径向载荷，也能承受一定比例的双向轴向载荷，这也是这类轴承能同时承受复合载荷的核心原因。保持架的兜孔间隙需要预留合理的活动量，既不能让滚珠在兜孔内卡滞，也不能间隙过大导致滚珠运转时出现窜动碰撞，实际生产中保持架多采用冲压钢板或者铜合金、工程塑料材质，适配不同转速、温度的工况需求。

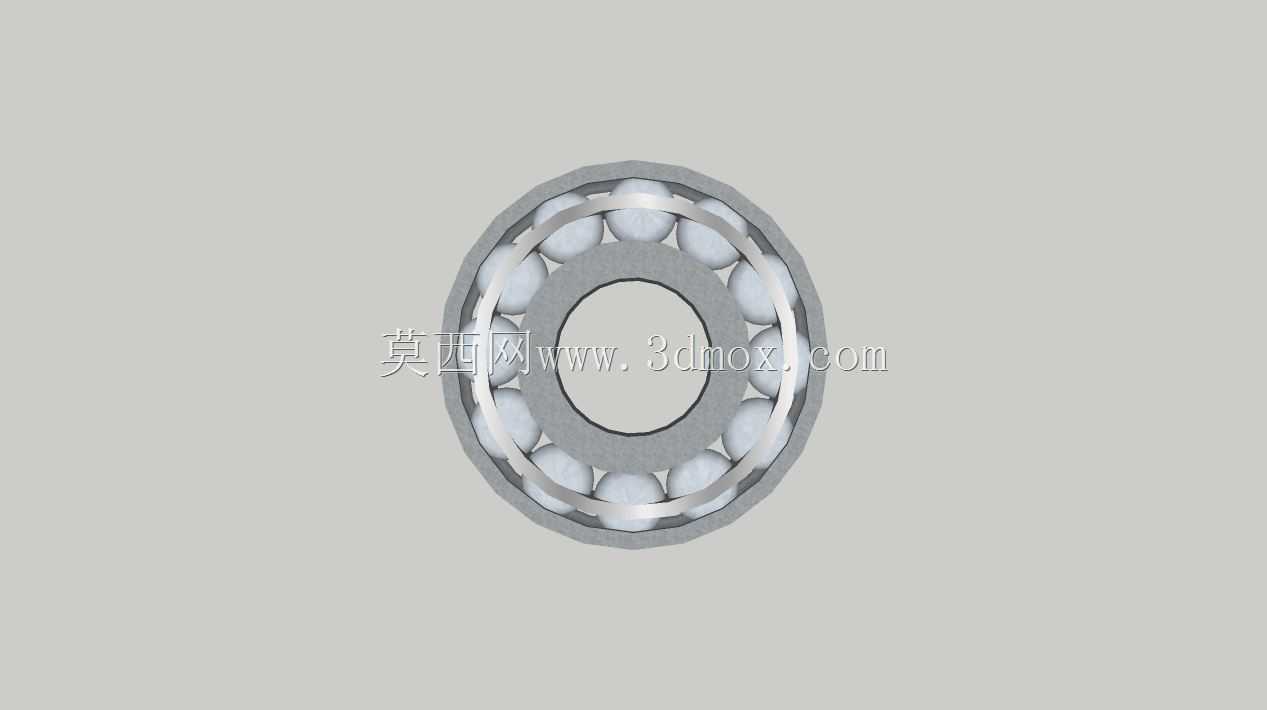

在实际选型应用中，这类轴承的额定动载荷、额定静载荷参数需要匹配轴系的实际受力情况，转速较高的工况需要选择精度等级更高、保持架适配高速运转的型号，而重载低速工况则可以选择滚道曲率更贴合、滚珠数量更多的变体结构。建模时还原的装配关系也需要符合实际装配逻辑，滚珠均匀分布在内外圈滚道之间，保持架将每颗滚珠等距分隔，保证运转过程中滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀失效。这类零件的建模精度会直接影响后续整机装配的干涉检查结果，尤其是内外圈的配合面尺寸、倒角、安装定位的轴肩挡边尺寸，都需要和实际选型手册的参数保持一致，才能给后续的工程图输出、装配仿真提供可靠的模型基础。
