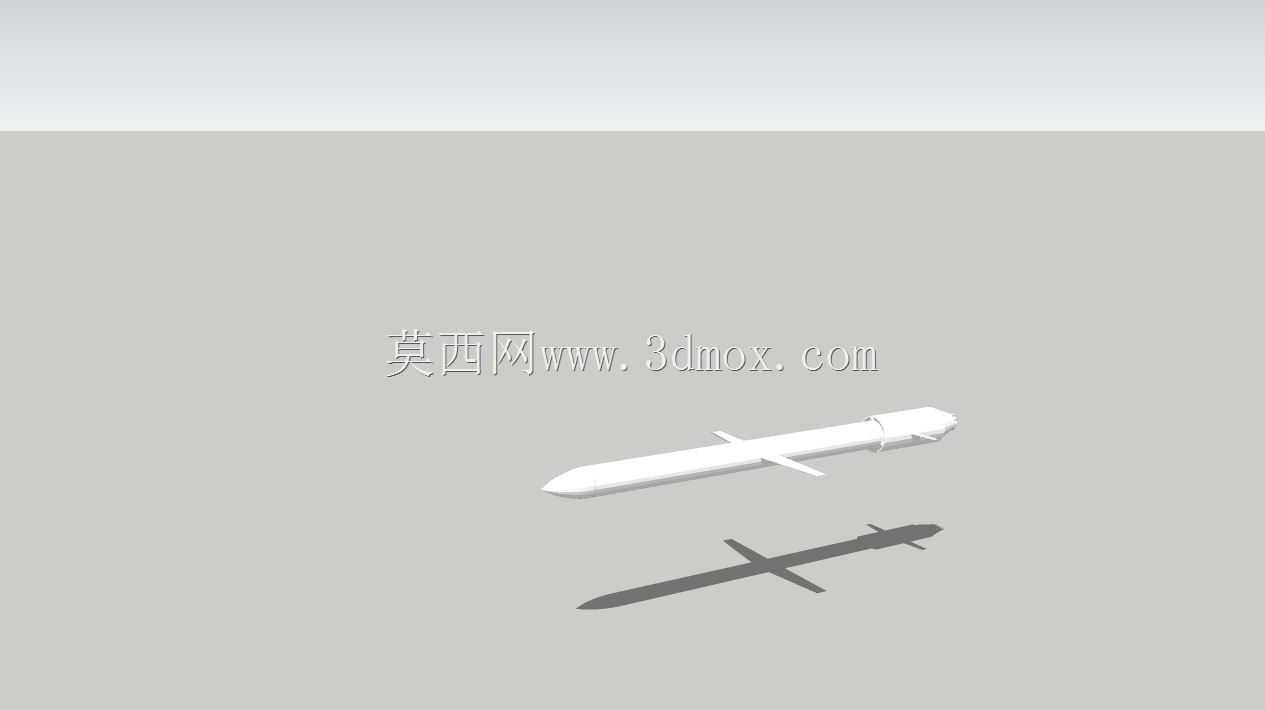

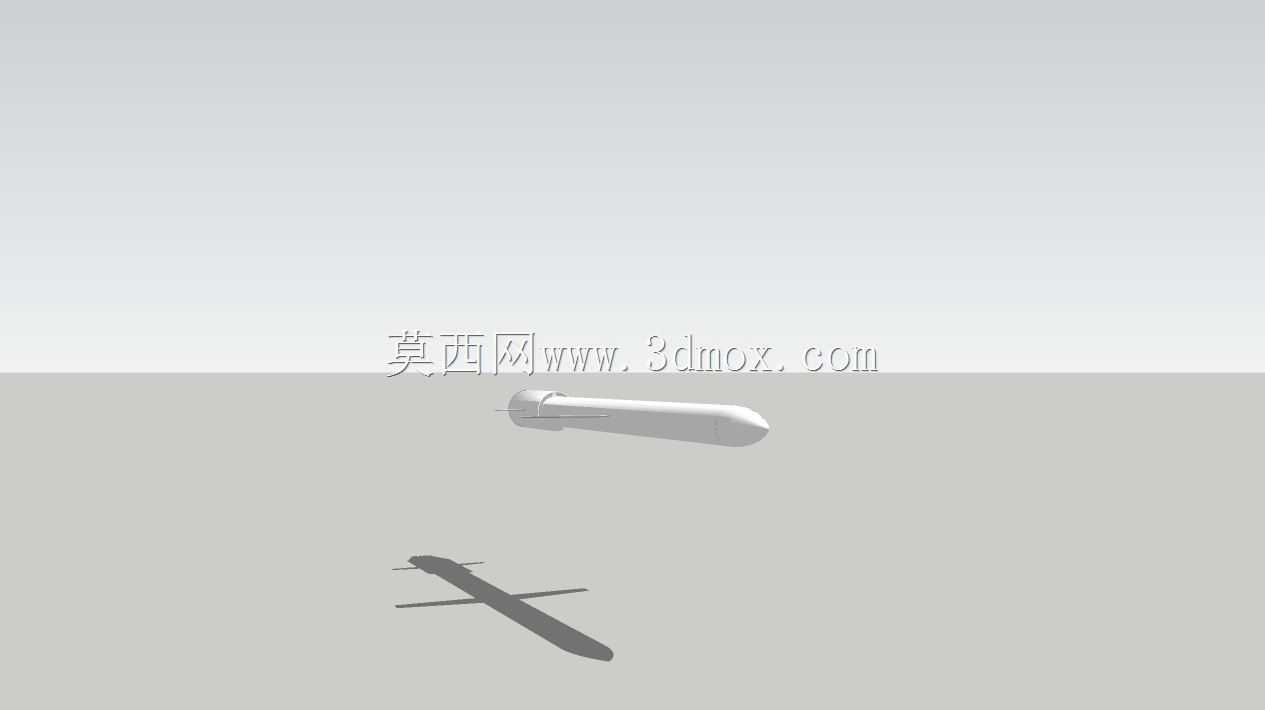

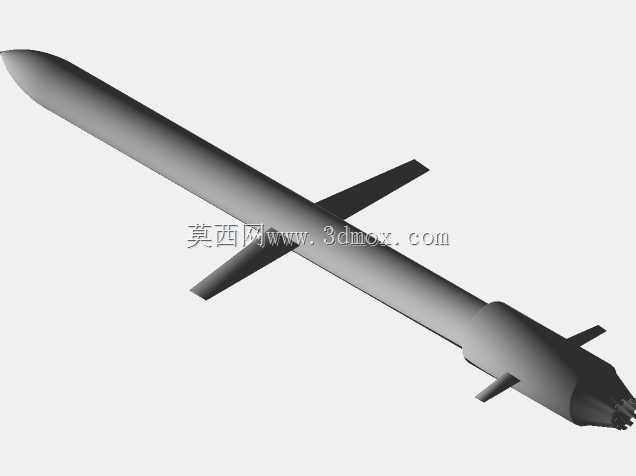

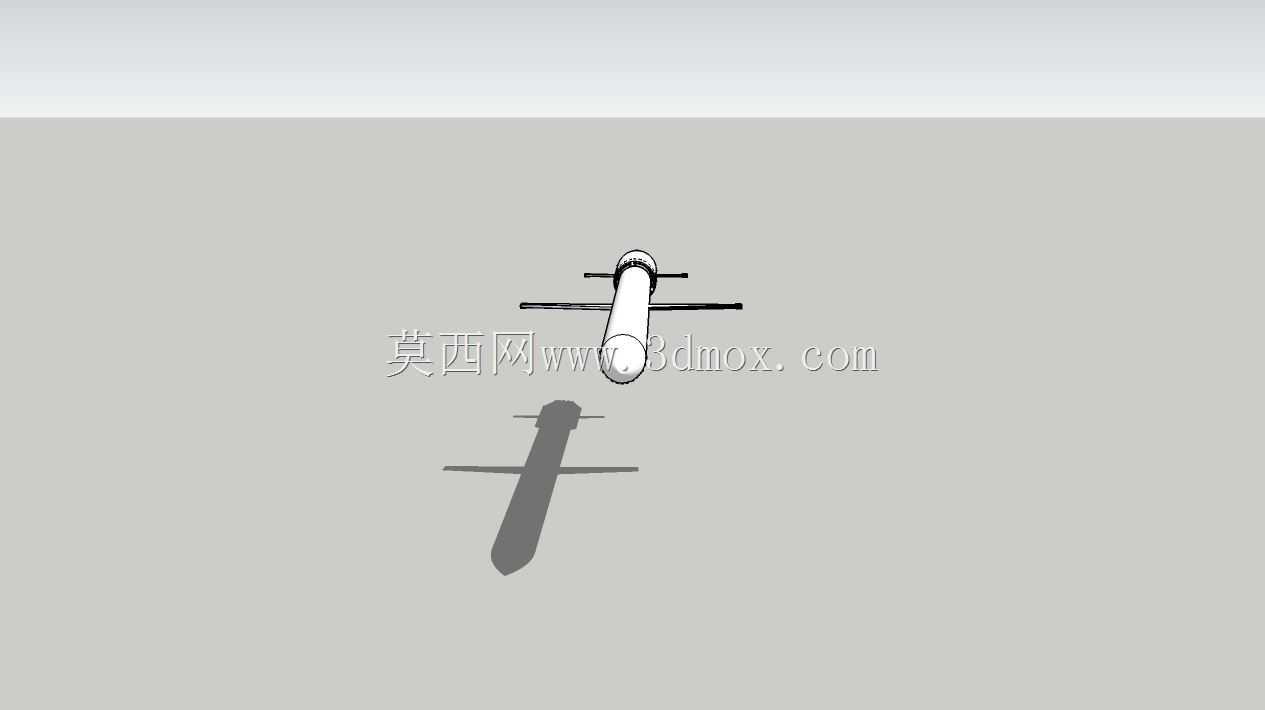

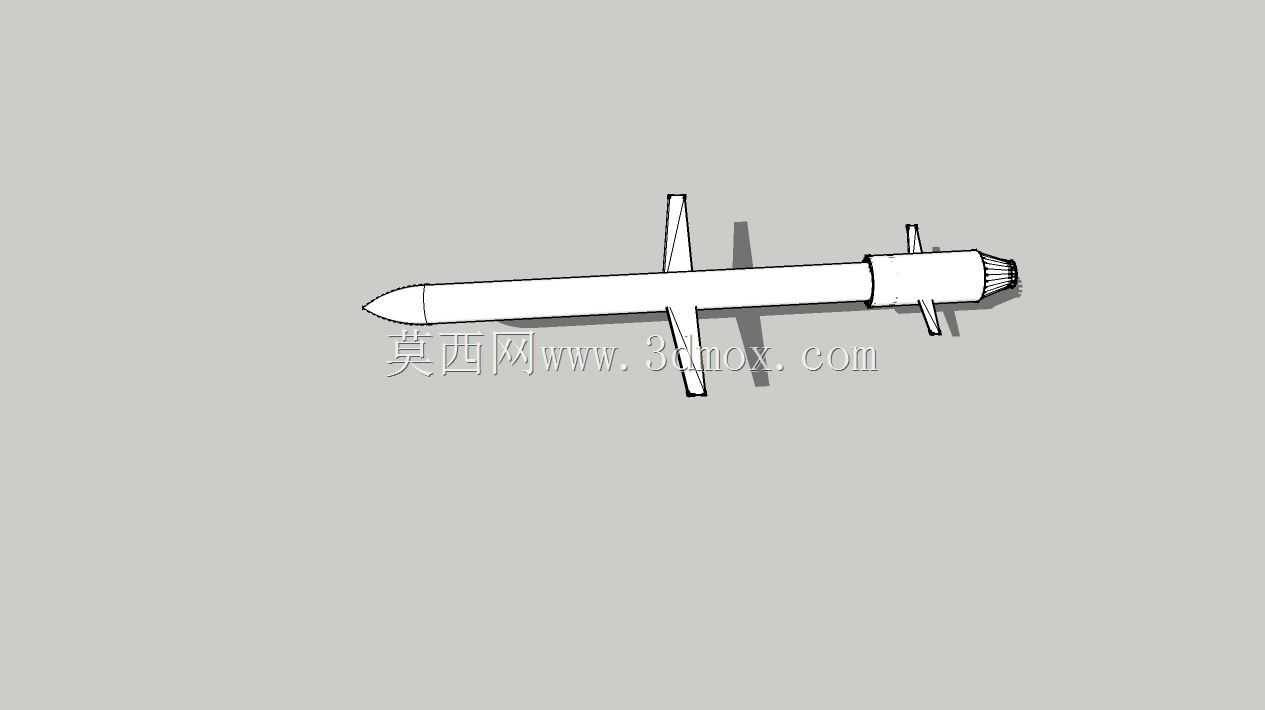

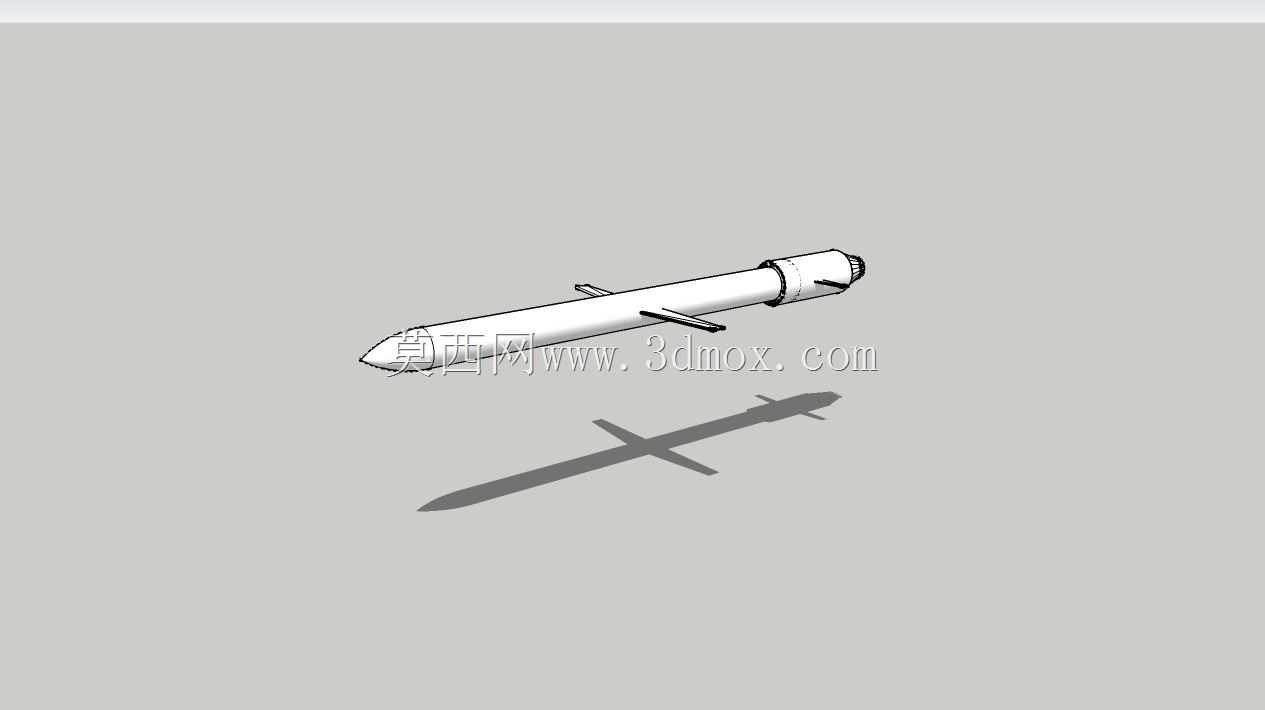

远程精确打击巡航弹体结构三维数模

该巡航弹体三维结构数模，完整还原了远程亚声速巡航类弹药的核心气动与结构布局，可用于军工装备结构教学、气动仿真前置建模、防务展项数字孪生搭建等场景。从实际作战用途来看，这类巡航弹体主要承担中远程防区外精确打击任务，可适配陆基机动发射、空基挂载投放、海基垂直发射等多平台搭载需求，弹体结构设计全程围绕长航程巡航稳定性、末端突防机动性、战斗部装载适配性三个核心指标展开。数模构建过程中，首先明确了弹体整体长径比控制在12:1的常规巡航弹区间，弹身采用截尖卵形头部设计，头部曲率半径经过气动优化，可有效降低跨声速飞行阶段的激波阻力，弹身中段为等直径圆柱段，预留了燃料舱、制导舱、战斗部的安装边界，各舱段连接位置设计有环形对接法兰结构，可满足模块化舱段快速拆装的勤务需求。弹翼采用大展弦比折叠式中单翼布局，折叠状态下弹体整体径向尺寸控制在0.5米级，可适配通用发射筒的装载边界，弹翼展开后展弦比达到8，能够为长航程巡航阶段提供足够的升阻比，降低巡航段燃料消耗速率。尾段采用X型尾舵布局，四个舵面呈45度夹角对称分布，可同时实现俯仰、偏航、滚转三个通道的姿态控制，舵面转轴位置设计有足够的安装避让空间，可适配电动舵机的安装尺寸。建模过程中对弹体表面的突出物做了合理简化，将进气道、天线等小型突出结构做了保形处理，既保证了气动外形的仿真精度，也避免了过多细碎特征导致后续网格划分出现畸变问题。弹体内部结构按照功能分区做了腔体预留，制导舱位于头部截尖段后方，长度约占弹体总长的12%，可适配卫星制导、地形匹配制导等多模制导组件的安装；燃料舱占据弹身中段70%左右的长度，可容纳大体积燃料箱保障上千公里的航程需求；战斗部舱位于燃料舱前方、制导舱后方，可根据任务需求适配高爆、子母等不同类型战斗部，安装接口采用标准化设计，可实现不同载荷的快速更换。尾段预留了发动机喷管的安装位置，喷管采用收敛段设计，可匹配小型涡扇发动机的排气需求，尾段壳体设计有安装边，可通过螺栓与弹身中段实现刚性连接。整个数模的外形公差控制在毫米级，各部件的装配间隙按照实际军工产品的装配要求预留，可直接用于后续的结构强度仿真、气动流场计算、虚拟装配演练等工作，也可作为相关专业课程的教学演示模型，帮助从业者直观理解巡航弹体的结构布局与设计逻辑。
