镂空网格球形艺术结构造型设计

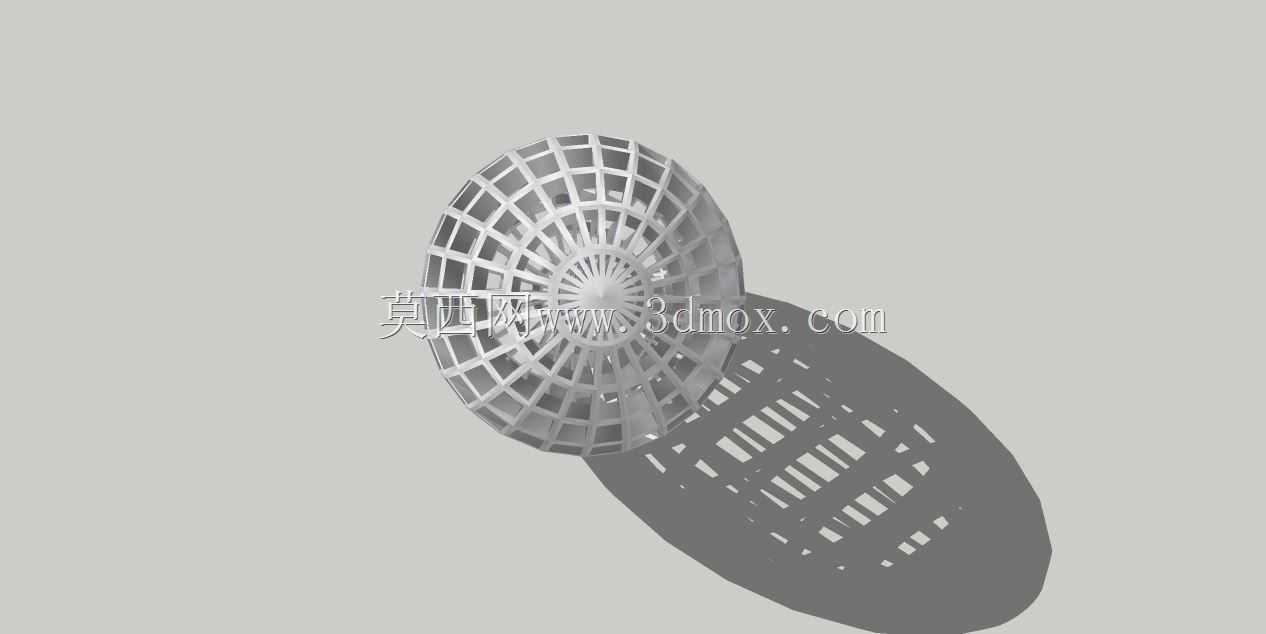

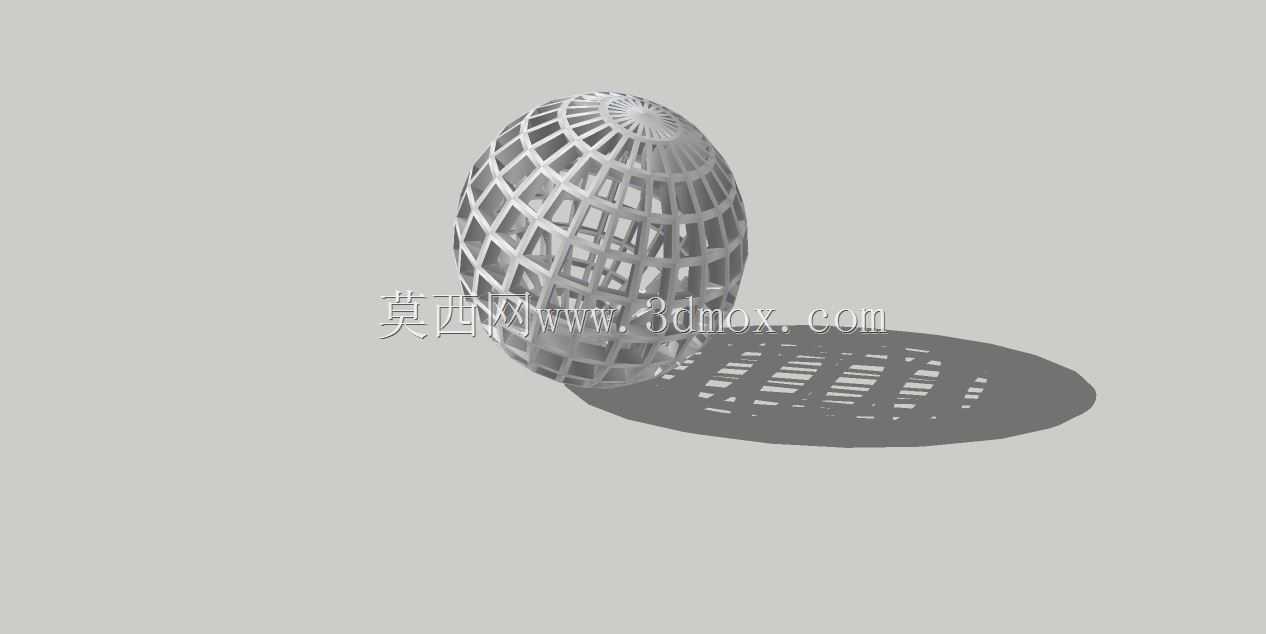

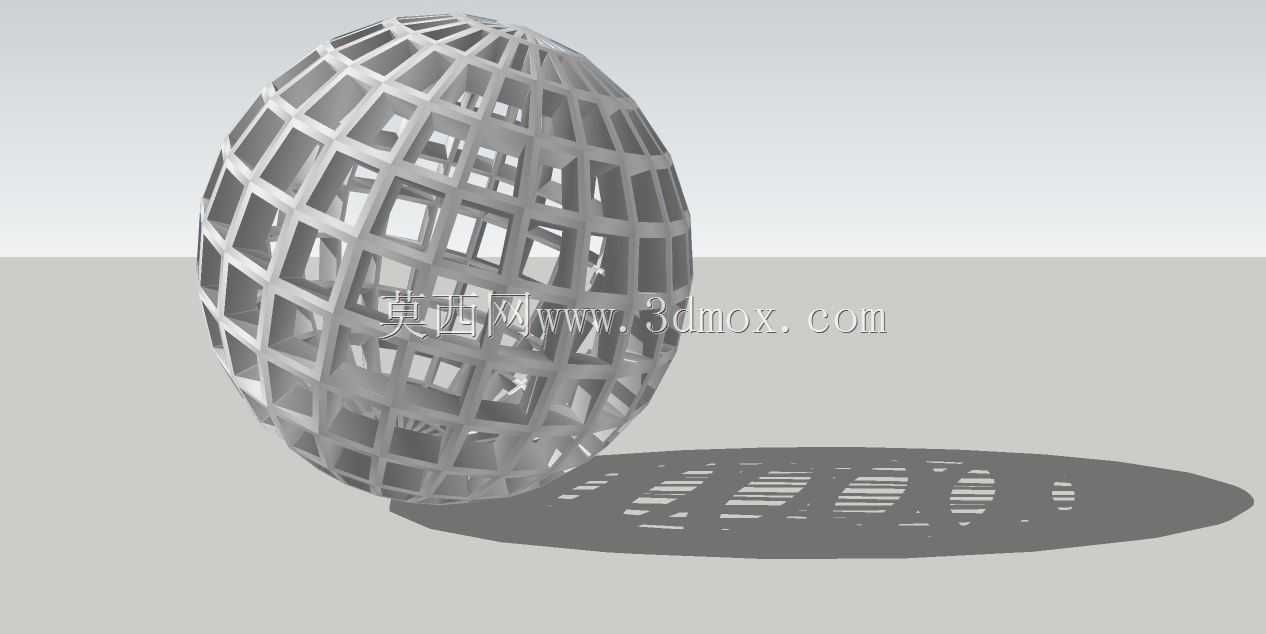

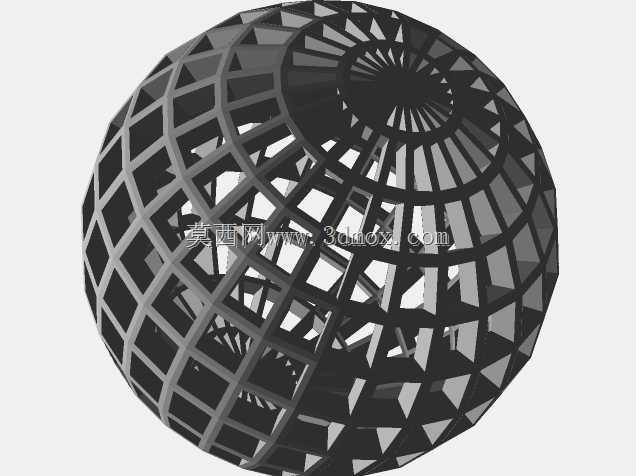

这类镂空网格球形结构，在实际工程应用中可覆盖多个场景，比如大型公共空间的艺术装置骨架、展会展陈的装饰支撑框架、创意灯具的外层防护结构，也可作为工业设计中异形壳体的结构验证原型。从结构本身来看，整体采用经纬交错的肋条拼接成闭合球面，肋条之间形成均匀的方形镂空区域，既保证了整体球形的轮廓完整性，又大幅降低了结构整体重量，镂空区域可预留后续安装装饰面板、透光材质或者传感元件的空间。设计过程中首先要确定球面的基准直径，所有肋条的曲率都贴合对应球径的弧面，避免出现局部凸起或者凹陷破坏整体球面顺滑度，肋条的截面尺寸需要根据实际使用场景的载荷要求调整，如果作为户外大型装置，肋条厚度要满足抗风载、抗积雪载荷的强度要求，肋条交接处要做圆角过渡，避免应力集中导致结构断裂。安装边界方面，这类球形结构通常需要在底部设置平整的安装基准面，底部的肋条要预留与安装基座连接的固定孔位，安装时需要保证整体球心与基座中心重合，避免偏心导致结构受力不均。结构的镂空率可以根据实际需求调整，当前模型的镂空占比偏高，适合对透光性、通风性有要求的场景，如果需要更高的结构强度，可以适当加宽肋条宽度，缩小单块镂空区域的尺寸，同时要保证所有肋条的排布均匀对称，避免局部刚度差异过大。在实际加工层面，这类结构如果采用金属材质，可以通过型材弯弧后焊接成型，弯弧过程中要控制每一段肋条的曲率误差，焊接时要采用对称焊接顺序，减少焊接变形导致的球面失圆；如果采用3D打印制作，要合理设置支撑位置，避免悬空肋条打印过程中出现塌陷，打印完成后要对交接处做打磨处理，保证整体结构顺滑无毛刺。另外这类结构也可作为流体力学实验中的整流构件原型，镂空网格可以对通过球面的气流或者液流起到匀流作用，此时需要调整肋条的截面形状，采用流线型截面降低流体阻力，肋条的排布密度也要根据流体流速、整流精度要求做对应优化，避免肋条过密导致流阻过大，或者肋条过疏达不到匀流效果。
