FPV无人机用微型1200TVL摄像头结构设计

　　在FPV穿越机的装机选型过程中，机载摄像头的结构适配性往往是很多新手容易忽略的细节，这款微型摄像头的三维结构设计，刚好针对小轴距穿越机的紧凑安装空间做了针对性优化。从实际装机场景来看，这类1200TVL规格的微型摄像头，主要适配1.6寸到2.5寸的牙签机、室内穿越机，也可用于小型固定翼航模的前视图像采集，相比常规尺寸的FPV摄像头，它的整体体积压缩到了常规款的三分之一左右，能在狭窄的机头舱内留出更多空间给图传天线、接收机等其他电子元件，不会出现舱盖扣合不严、元件干涉的问题。

　　从结构设计思路上看，这款摄像头没有采用常见的硬壳固定支架方案，而是搭配了可任意弯折定型的金属软管作为支撑结构，装机时不需要额外打印专用的摄像头固定座，只需要将软管根部固定在机架的机头预留孔位，就能随意调整摄像头的俯仰角度，不管是追求竞速飞行的低角度前视，还是花飞动作需要的大角度俯视，都能通过弯折软管快速调整到位，调整后不会因为飞行中的震动出现角度偏移，省掉了传统支架需要反复拧螺丝调角度的繁琐步骤。

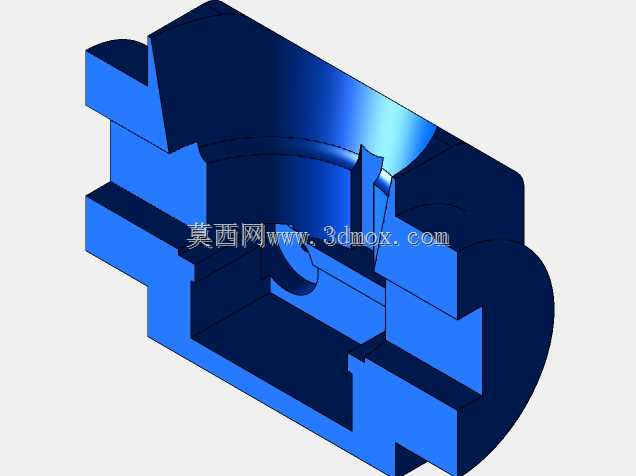

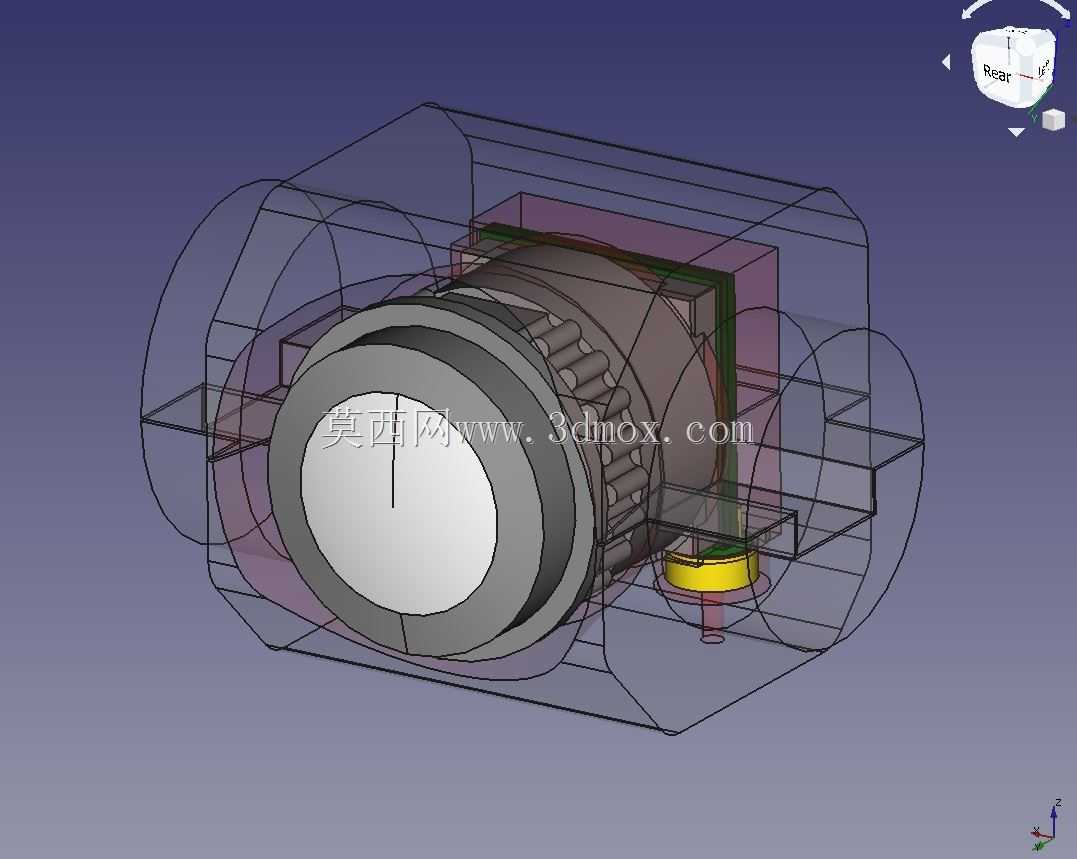

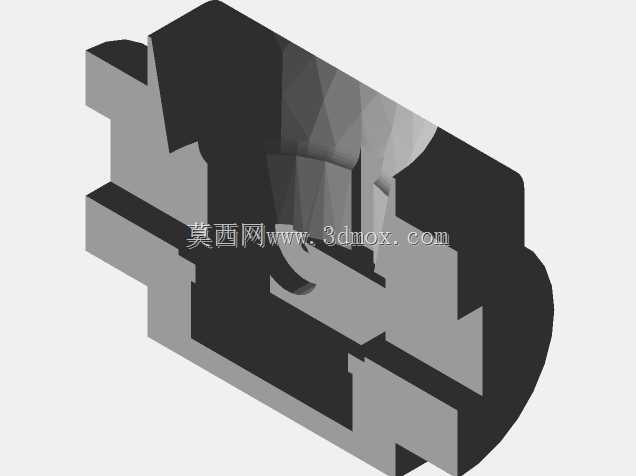

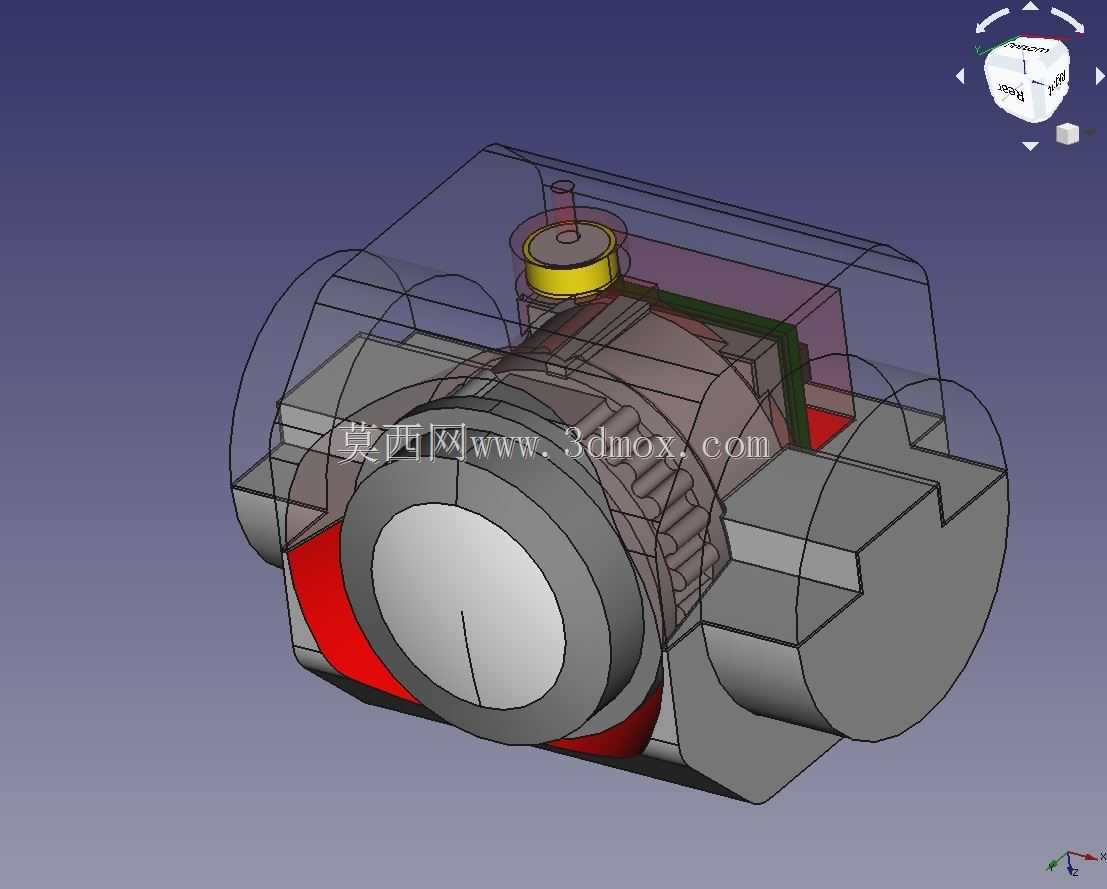

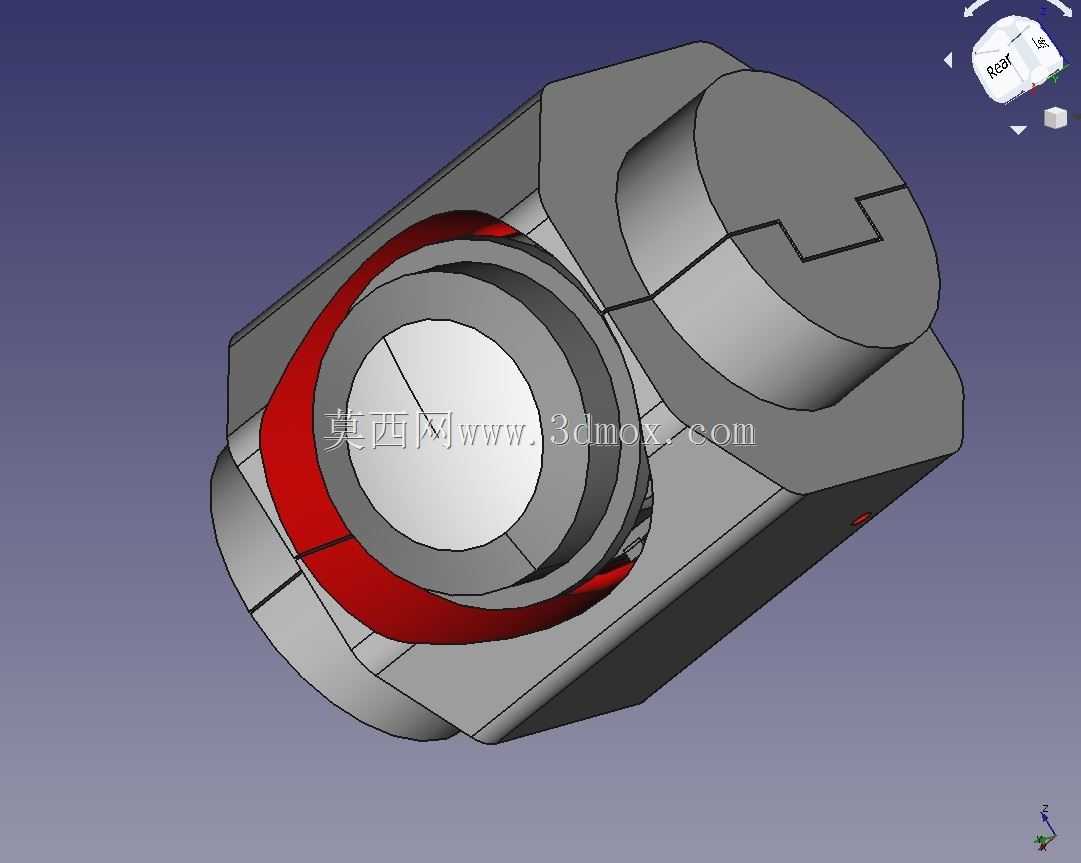

　　考虑到FPV飞行时的震动环境，这款摄像头的镜头部分做了一体式的密封结构，镜头与CMOS板之间的配合间隙控制在0.02mm以内，能避免飞行中高频震动导致的镜头虚焦、画面抖动问题，外壳边缘做了R0.8的圆角处理，既不会在炸机时因为尖锐棱角刮伤其他线材，也能降低炸机冲击时外壳碎裂的概率。安装边界方面，摄像头主体的截面尺寸刚好匹配常见的19mm标准摄像头安装孔距，就算不用软管支架，也能直接兼容市面上绝大多数穿越机机架的前置摄像头安装位，不需要额外打孔或者打磨修改机架，适配性覆盖了目前主流的小型FPV载机平台。

　　实际使用中，这类微型摄像头的重量控制也做了结构优化，整个主体加软管的总重量不到6g，对于对重量极其敏感的微型穿越机来说，能有效降低机头的重量配平压力，避免出现头重脚轻导致的飞行操控手感变差问题。软管的长度设计为30mm，既留出了足够的角度调整余量，也不会因为过长导致飞行中出现软管共振、画面晃动的情况，根部的固定位做了滚花处理，插入机架安装孔后能依靠过盈配合实现初步固定，配合少量热熔胶就能达到足够的固定强度，炸机时也不会轻易出现摄像头脱落的情况。
