多腔型精密注塑模具结构设计

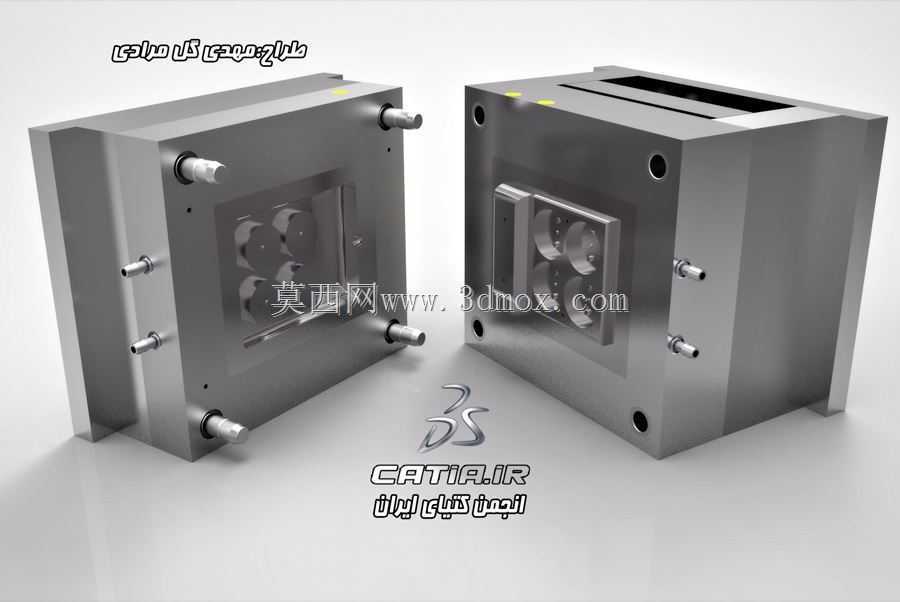

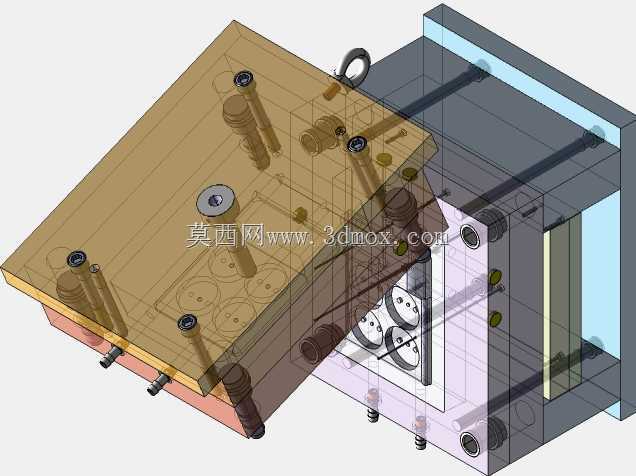

这套模具针对小型塑胶件批量生产场景开发，适配卧式注塑机安装使用，可一次成型四件同规格塑胶制品，大幅提升单模次生产效率，降低单件成型的能耗与人工分摊成本。从结构布局来看，模具采用标准两板模架结构，动定模两侧均设置了独立的循环冷却回路，冷却水道围绕型腔周边均匀排布，可在注塑保压阶段快速带走型腔内熔融塑胶的热量，缩短制品冷却定型周期，同时避免因冷却不均导致的制品翘曲、缩痕等成型缺陷。导向系统采用多组精密导柱导套配合，导柱沿模架四角对称布置，合模过程中可实现动定模的精准对位，避免型腔错位导致的制品飞边、尺寸超差问题，导柱端部设置了导入倒角，可减少合模过程中的导向部件磨损，延长模具整体使用寿命。浇注系统采用侧浇口进料形式，浇口位置设置在制品侧壁非外观面区域，开模后浇口凝料可与制品自动分离，减少后续人工修剪浇口的工序工作量，流道截面采用圆形设计，可最大程度减少熔融塑胶在流道内的压力损失，保证四个型腔内的塑胶填充压力均匀一致，确保同模次成型的制品尺寸偏差控制在合理公差范围内。模具的成型部件采用镶拼式结构设计，型腔与型芯部分均采用独立镶件嵌入模架固定板内，当局部型腔出现磨损或需要调整制品局部结构时，可单独更换对应镶件，无需整体报废模架，大幅降低模具后期维护成本。安装边界方面，模具的外周尺寸适配常用120吨级卧式注塑机的拉杆间距，动定模侧的安装孔位符合标准注塑机的装模尺寸规范，无需额外加工转接板即可直接上机安装，模具的顶出系统采用顶针顶出结构，顶针位置均匀分布在制品的加强筋、侧壁等受力均匀区域，顶出过程中可避免制品出现顶白、顶穿等缺陷，同时顶出行程预留了足够的安全余量，可保证制品完全脱离型芯后再完成取件动作。整套模具的排气槽设置在型腔填充末端，深度控制在塑胶溢边值以内，可在注塑填充过程中快速排出型腔内的空气，避免制品出现烧焦、气泡、填充不足等成型问题，适配常见的ABS、PP等通用热塑性塑胶材料的成型加工需求，可广泛用于小型塑胶结构件、消费电子塑胶配件等产品的批量生产场景。
