手持类塑料外壳注塑成型结构设计

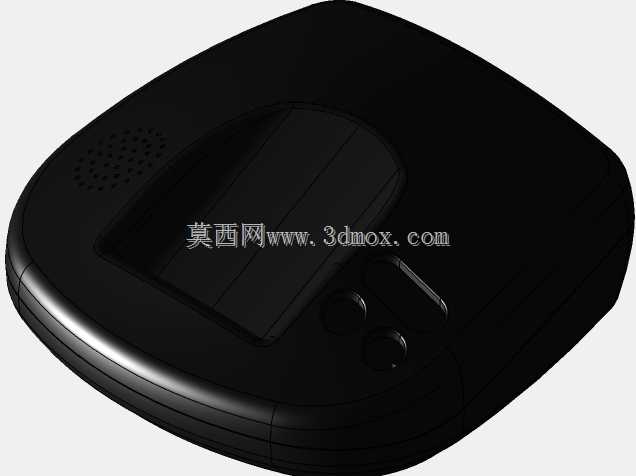

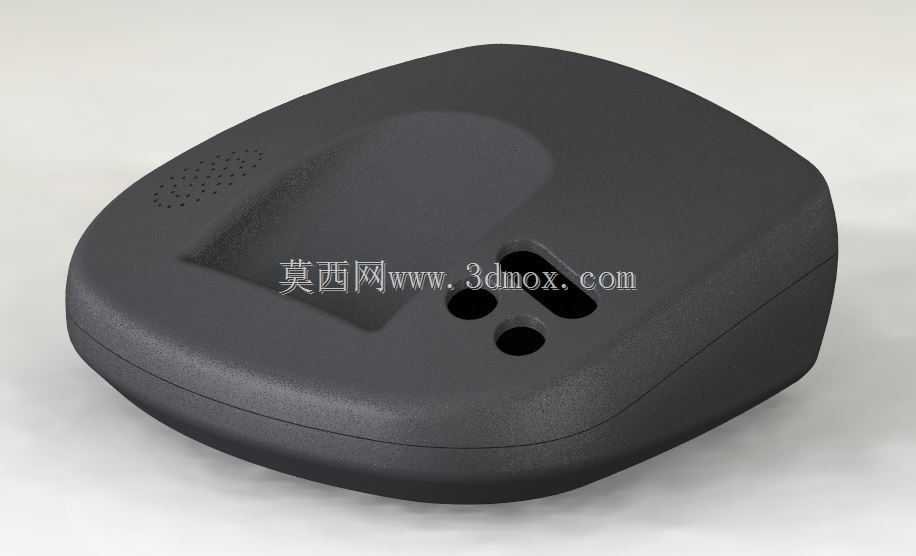

　　这类带曲面过渡的塑料壳体，常见于手持检测终端、小型读卡设备、便携数据采集器这类需要长期手持操作的电子设备外壳，日常使用中会频繁接触手部汗液、轻微磕碰，因此结构设计时首先要兼顾握持手感与结构强度。壳体整体采用大弧度圆角过渡，边缘没有尖锐棱角，握持时贴合手掌弧度，长时间操作不会产生硌手的不适感，表面做哑光细咬花处理，既可以减少日常使用中指纹、划痕的残留，也能提升握持时的摩擦力，避免设备从手中滑落。壳体上预留的三个开孔，分别对应功能按键、接口与指示灯的安装位置，开孔边缘做了0.2mm的倒角处理，既可以避免注塑成型时产生飞边，也能在装配电子元器件时起到导向作用，减少装配对位的难度。壳体侧面的合模线设置在曲面的切线位置，

　　后续抛光处理时可以快速去除合模线痕迹，不会在外观面留下明显的拼接痕迹，提升成品的外观质感。左上角的密集小孔区域是内置蜂鸣器的出声位置，开孔直径控制在1.2mm，既可以保证声音传出的通透度，也能避免外界灰尘、水滴直接进入壳体内部，配合壳体内部的筋位设计，可以在出声位置形成局部的挡水结构，满足日常使用的防泼溅需求。设计这类壳体时，壁厚整体控制在2.0mm均匀厚度，局部开孔位置的壁厚差不超过0.3mm，避免注塑成型时因为壁厚不均产生缩痕、翘曲等成型缺陷，壳体内部围绕开孔位置、螺丝柱位置都设置了放射状的加强筋，筋位厚度取壁厚的0.6倍，既可以提升壳体整体的抗形变能力，在受到1米高度自由跌落的冲击时，不会出现壳体开裂、螺丝柱断裂的问题，

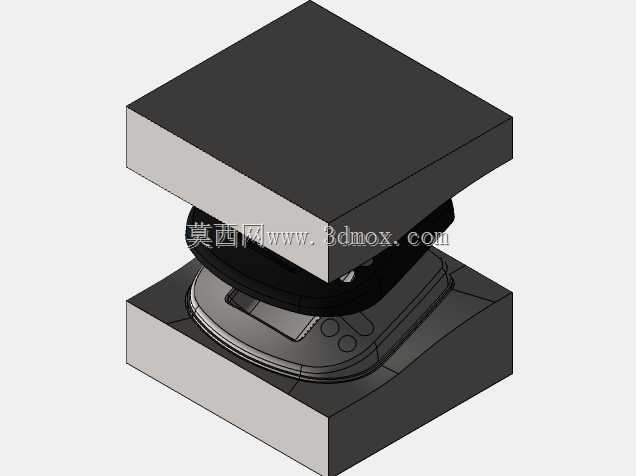

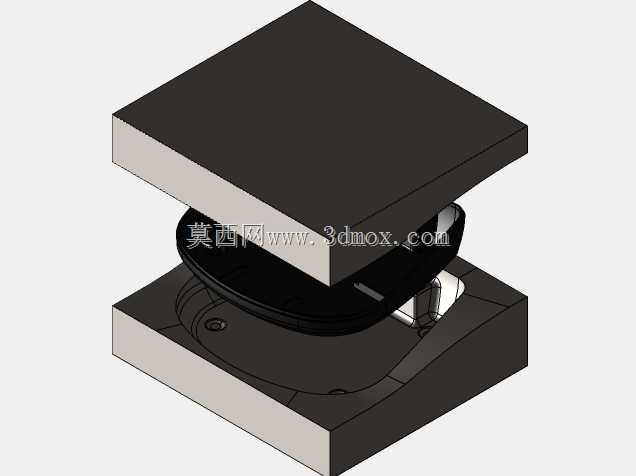

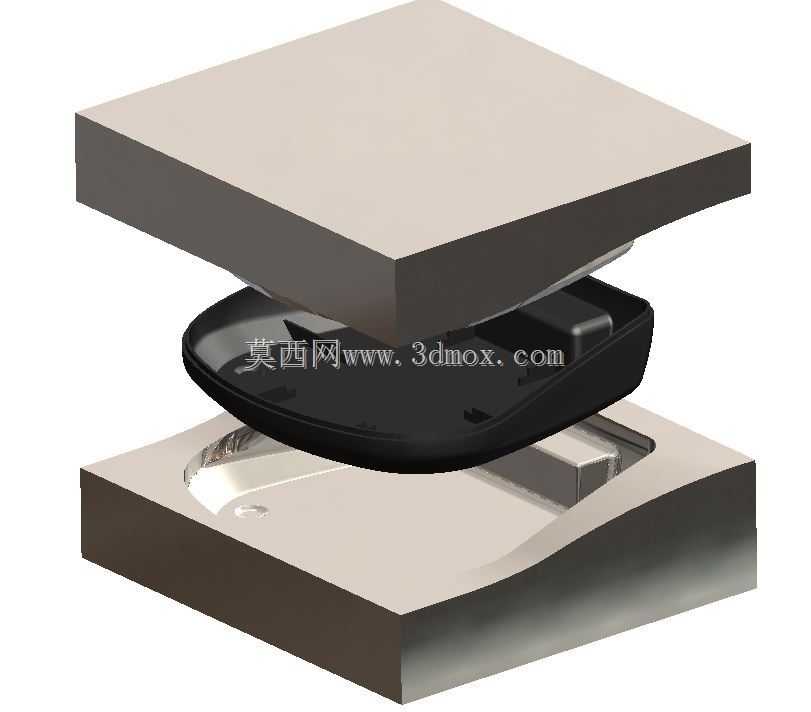

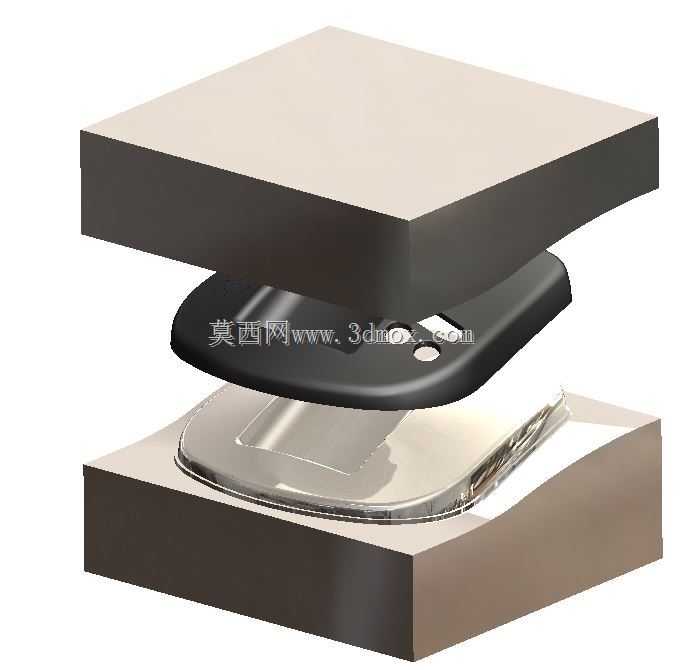

　　也不会因为筋位过厚导致外观面产生缩印。壳体的上下盖采用卡扣加螺丝的组合固定方式，卡扣均匀分布在壳体四周的内边缘，装配时可以先通过卡扣实现上下盖的预定位，再拧入螺丝完成最终固定，既可以提升装配效率，也能保证上下盖拼接处的缝隙均匀，不会出现局部缝隙过大的问题。安装边界方面，壳体内部预留的PCB安装空间可以容纳最大尺寸为80mm*60mm的电路板，电池仓位置可以适配常规的方形锂电池，所有内部元器件的安装高度都控制在15mm以内，避免元器件顶到壳体外观面，同时壳体底部预留了挂绳孔的安装位置，可以搭配腕带使用，进一步降低设备跌落的风险。做模具设计时，这类曲面壳体采用整体式型腔加工，分型面沿着壳体最大轮廓线设置，进胶点选择在壳体内部的非外观面位置，避免进胶痕迹留在外观面影响成品美观，顶针位置也都设置在壳体内部的筋位、螺丝柱端面，不会在外观面留下顶针痕迹。
