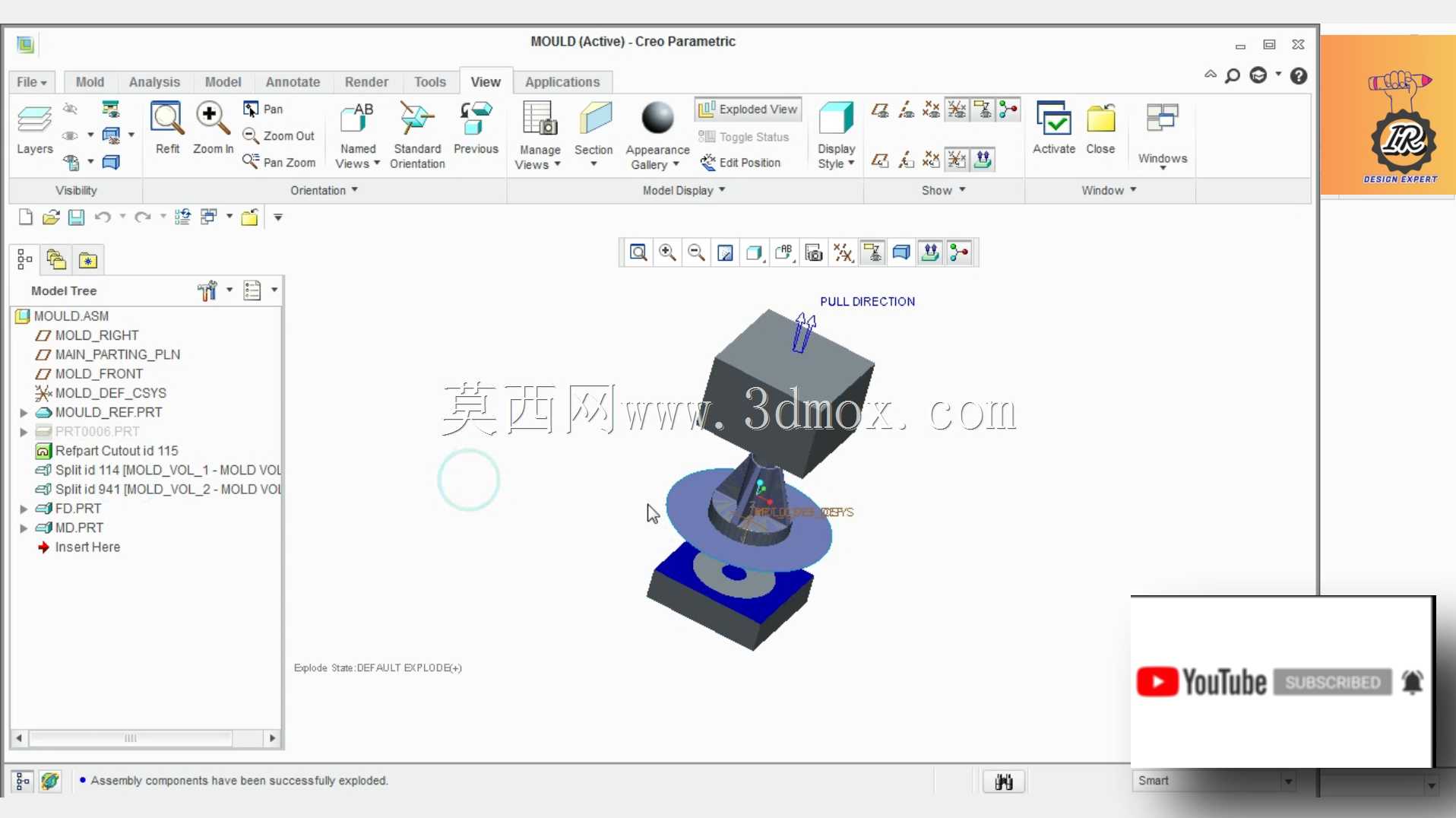

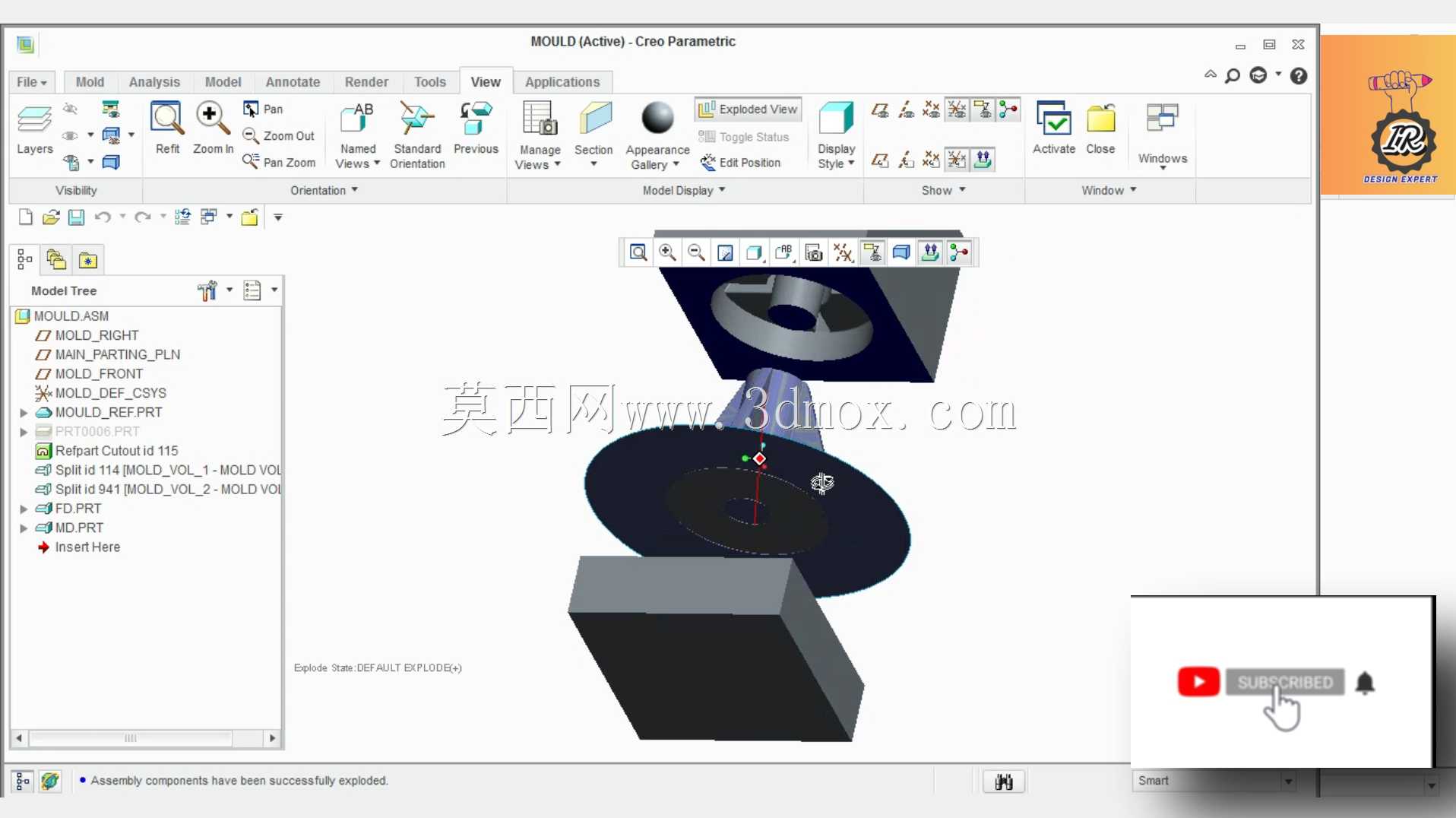

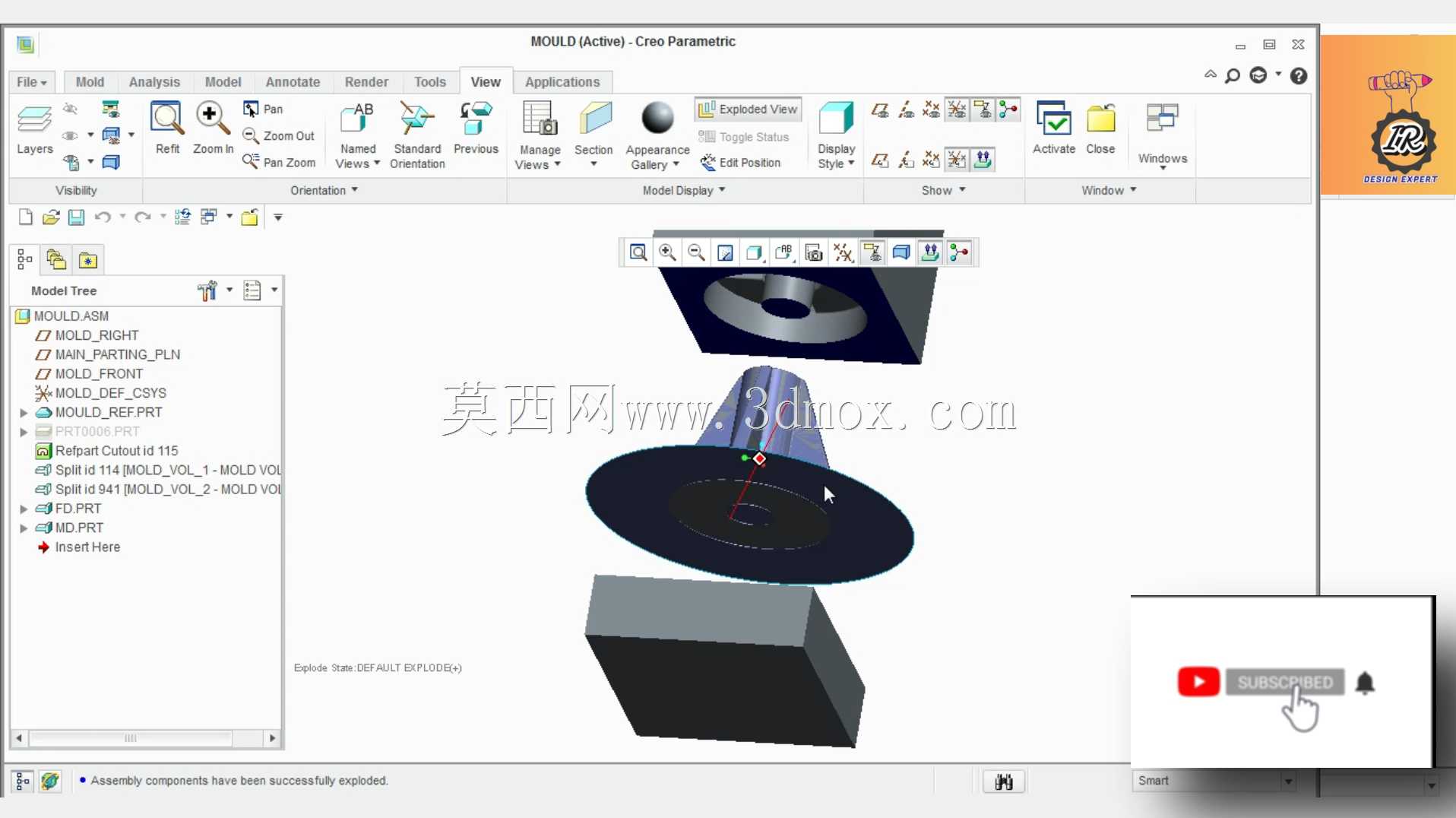

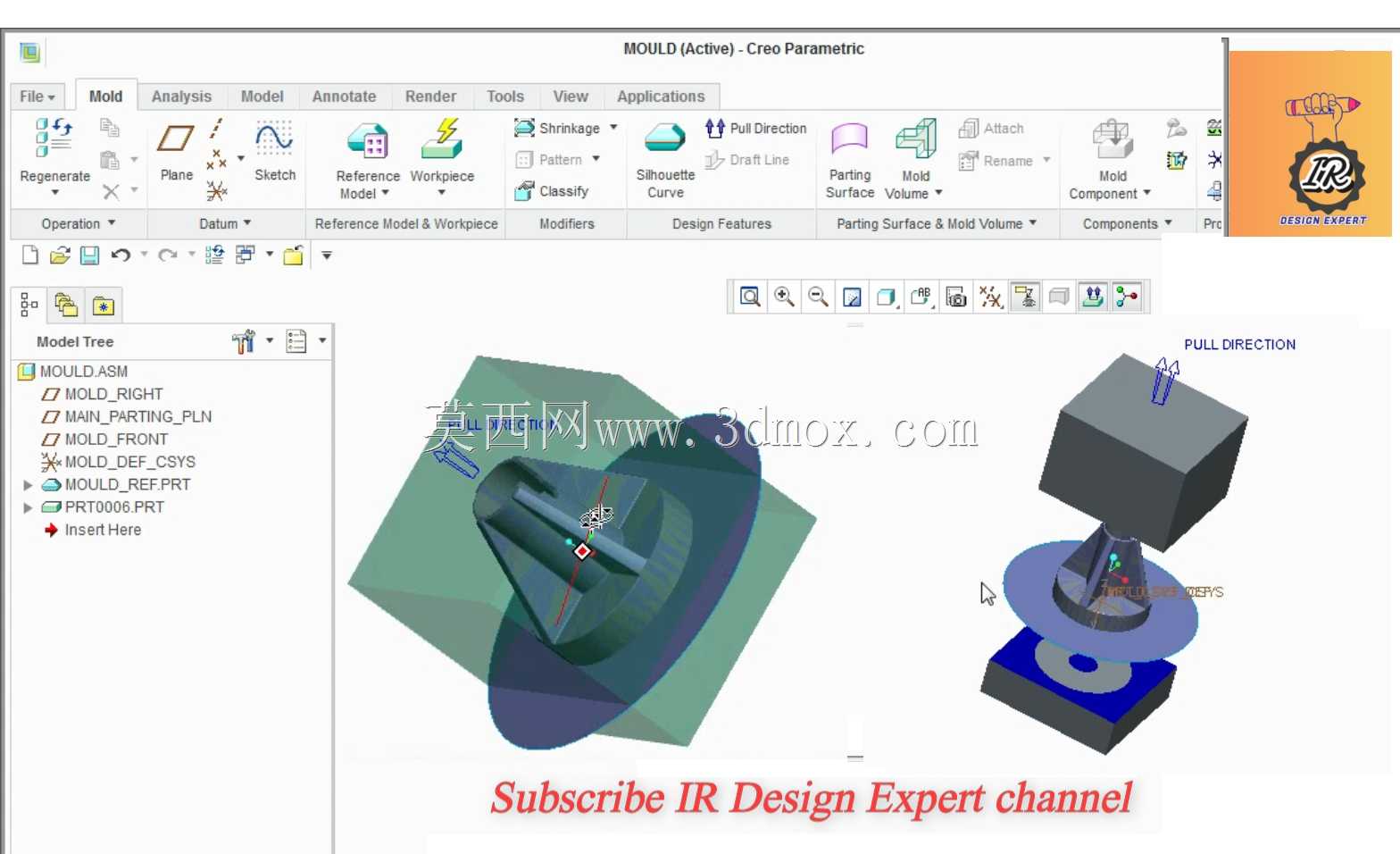

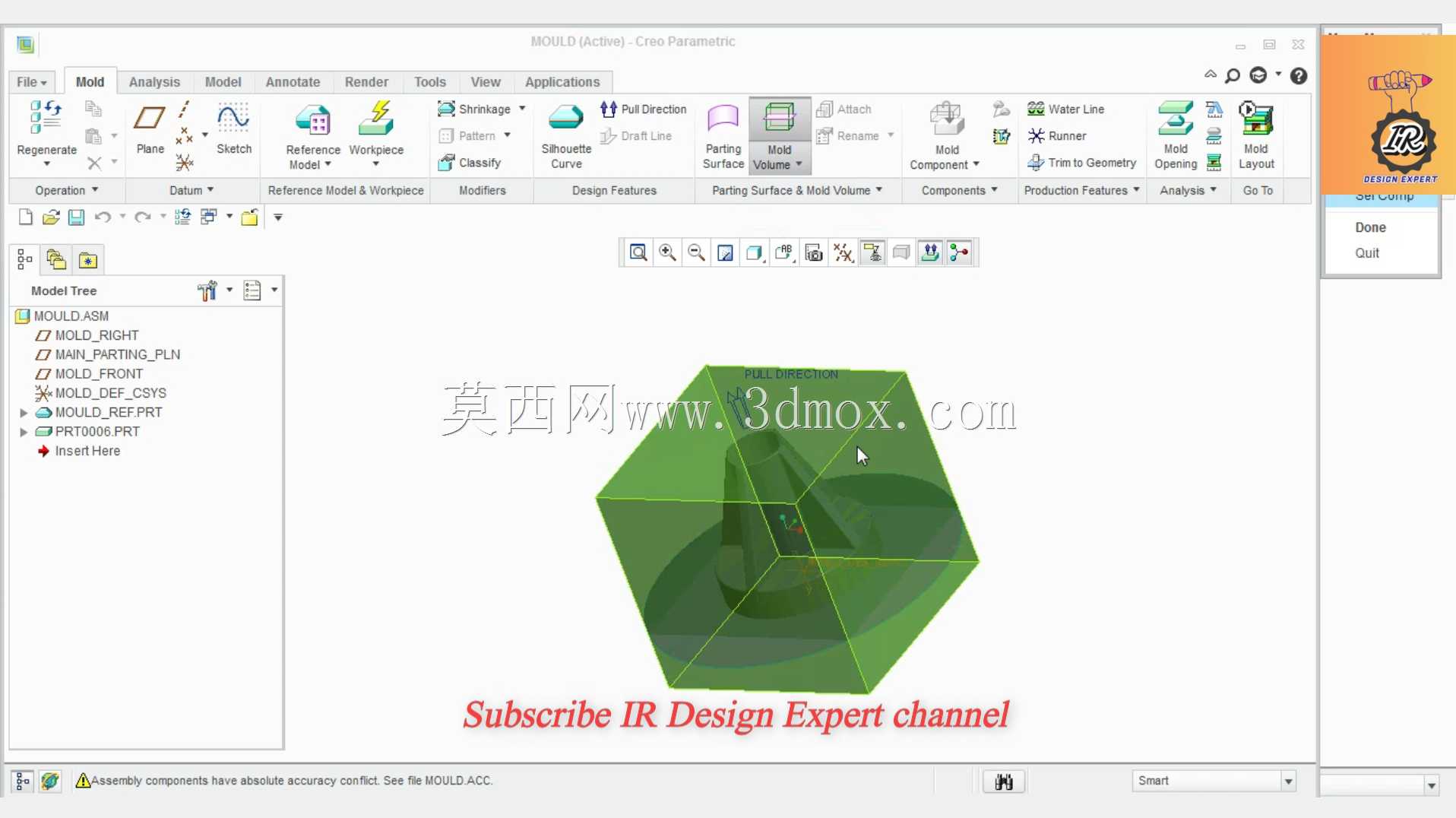

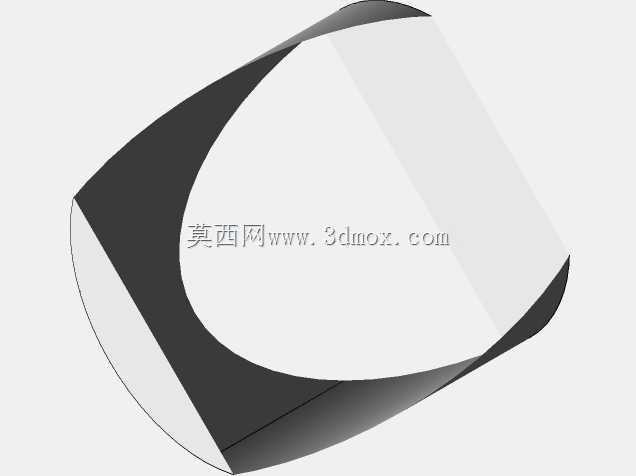

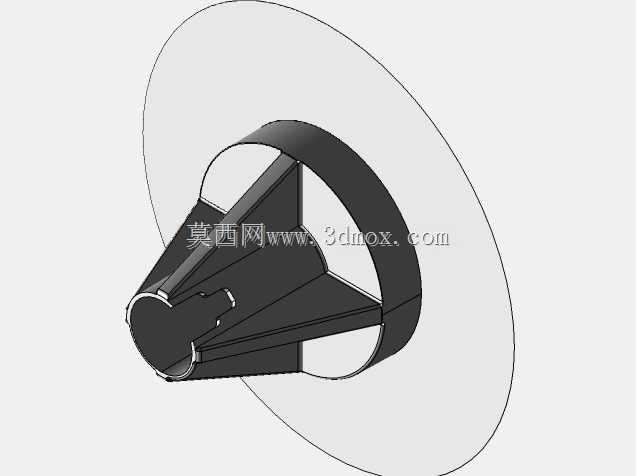

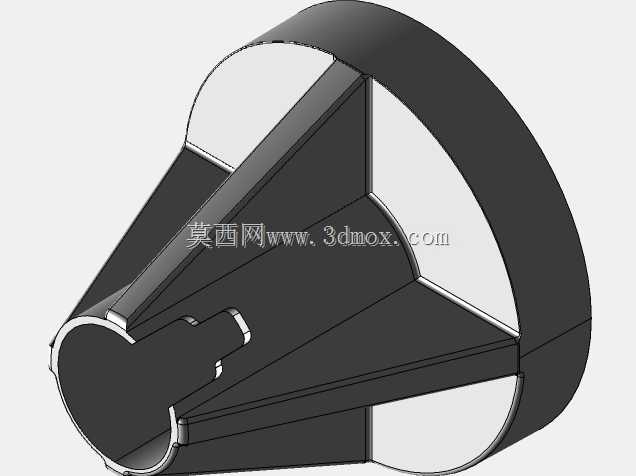

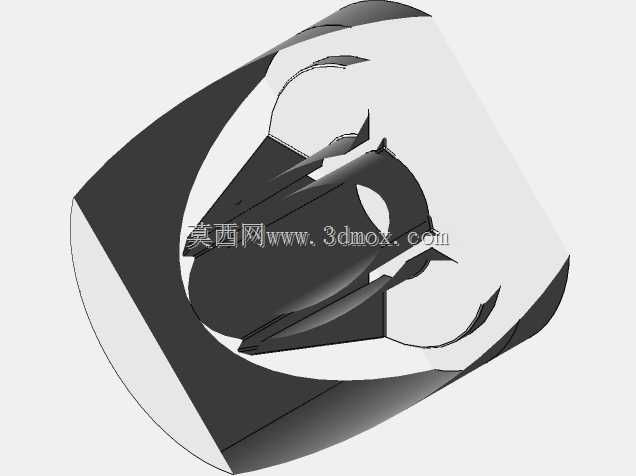

Creo平台基础模块注塑模具结构设计方案

　　这套模具结构方案针对中小型注塑件量产场景开发，适配日常消费电子外壳、小型家电结构件、通用工业塑料配件的批量成型需求，在常规100-250吨锁模力的卧式注塑机上均可完成装夹生产，无需额外定制非标机台附件。整套结构采用两板模基础架构，规避了复杂三板模的流道板额外加工成本，针对单腔小批量生产场景做了结构优化，能在保证成型精度的前提下压缩模具整体加工周期，适配中小批量订单的快速交付需求。

　　从实际生产用途来看，这套结构重点解决了小尺寸带侧向凸起特征塑件的成型脱模问题，不需要额外加装复杂的液压抽芯机构，依靠导柱导向与斜顶的联动动作就能完成侧向倒扣的脱模，日常生产中维护难度低，车间普通模具维保人员就能完成常规的飞模、换镶件操作，不需要配备专项的模具维保技能人员。成型过程中，熔融塑料通过主流道衬套直接进入型腔，流道长度控制在80mm以内，能减少流道凝料的原料浪费，针对PP、ABS、PC等常用热塑性塑料的成型工艺窗口都做了适配，调整注塑工艺参数时不需要对模具结构做额外改动。

　　设计过程中优先考虑了加工工艺的可行性，所有型腔、型芯的成型面都采用三轴数控铣床可加工的曲面结构，没有需要五轴联动才能加工的倒扣深腔结构，模架全部采用标准模架规格，导柱、导套、复位杆、浇口套都选用行业通用标准件，不需要单独定制非标零件，能大幅压缩模具的采购与加工周期。分型面的选择沿着塑件的最大轮廓线布置，合模时的贴合面做了0.02mm的研配余量，避免生产过程中出现飞边毛刺，减少后续塑件的二次修边工作量。冷却水道的布置距离型腔壁15mm，采用直通式循环水路，进出水口都设置在模具的定模侧安装面，对接机台冷却水嘴时不需要额外加长水管，水路直径选用8mm常规规格，适配绝大多数注塑车间的冷却水循环系统参数。

　　安装边界上，整套模具的长宽尺寸控制在300mm×350mm范围内，模架总厚度控制在280mm，适配注塑机的最小模厚安装要求，定位圈直径选用100mm标准规格，能直接卡入常规注塑机的定模板定位孔，不需要加装过渡定位法兰。浇口套的球面半径匹配注塑机喷嘴的SR15常规规格，主流道入口直径比喷嘴直径大0.5mm，避免注塑料流溢出产生披锋。顶出机构采用圆顶针+斜顶的组合顶出方式，顶针的布置位置避开塑件的外观面，所有顶针孔都做了0.01mm的配合间隙，既保证顶出动作顺畅，又不会出现漏胶飞边问题。复位杆上加装了矩形复位弹簧，合模过程中能提前带动顶出板回位，避免顶针与型腔发生碰撞损坏模具。

　　结构细节上，在动定模的贴合面四周都做了排气槽设计，排气槽深度控制在0.02mm，既能排出型腔内的空气避免塑件出现烧焦、缺胶问题，又不会让熔融塑料渗入槽内产生飞边。斜顶的倾斜角度设置为8度，既保证足够的侧向抽芯行程，又避免角度过大导致斜顶在生产过程中出现卡死、磨损过快的问题。所有模板的连接螺丝都选用12.9级高强度内六角螺丝，螺丝孔的深度控制在螺丝直径的1.5倍，保证模板连接的刚性，避免生产过程中模板出现胀模变形。吊环孔都设置在模具的重心对称位置，模具吊装上机时能保持水平状态，方便车间操作人员完成装夹校准。日常生产过程中，只需要定期对导柱、斜顶、顶针的配合位置涂抹高温润滑脂，就能保证连续生产的动作稳定性，单套模具的常规使用寿命能达到30万模次以上，满足中小批量塑件的量产需求。
