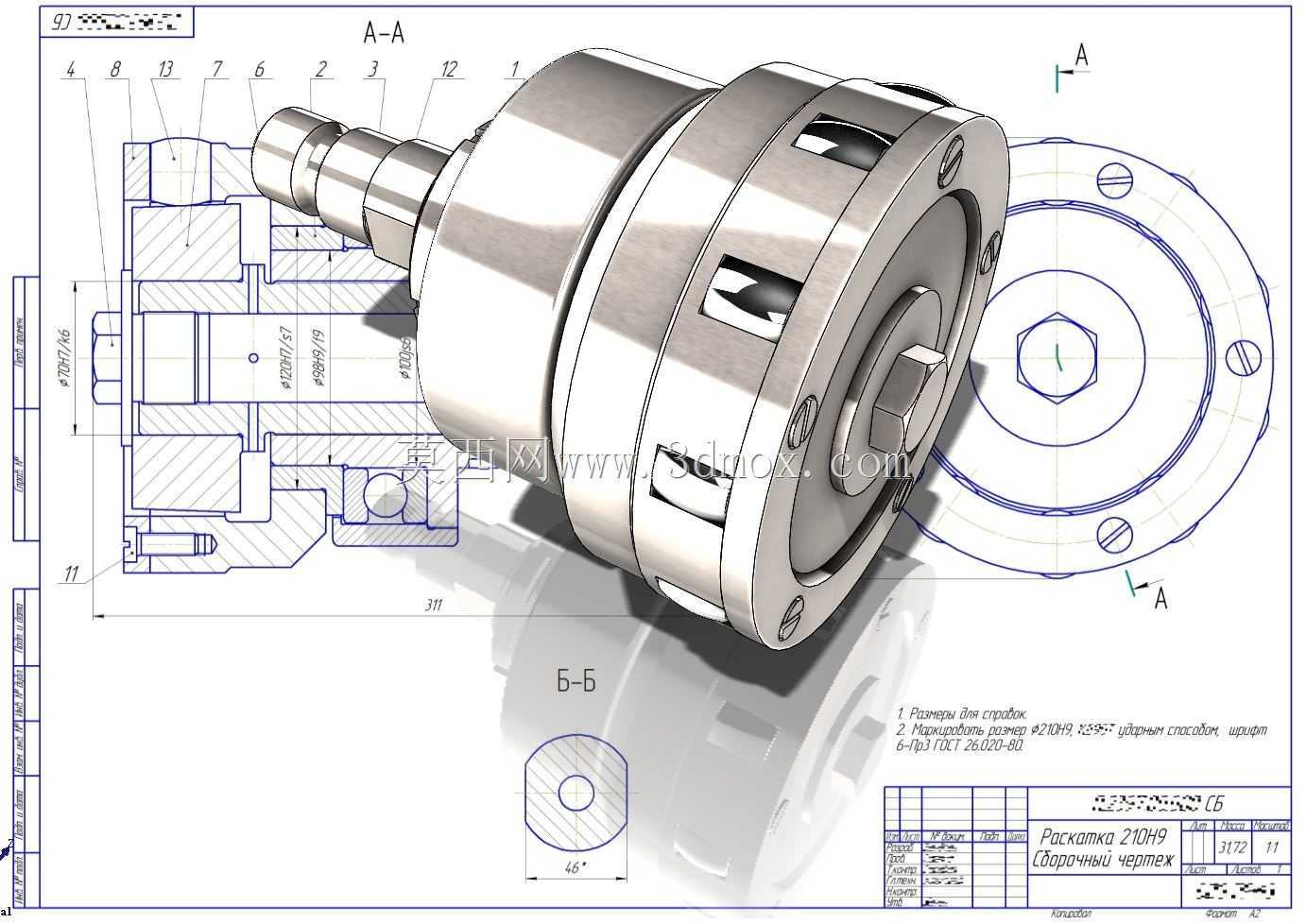

滚压加工用旋转滚压头结构设计

该滚压头主要应用于金属切削加工后续的光整强化工序，常见于轴类、套类零件的外圆、内孔表面滚压加工场景，在普通车床、数控车床以及专用光整加工设备上均可配套使用，通过滚柱对工件表面施加可控的滚压力，使工件表层金属产生塑性流动，填充微观凹坑缺陷，在降低表面粗糙度的同时，在工件表层形成残余压应力层，提升零件的疲劳强度与耐磨性能。从结构设计来看，该滚压头采用同轴回转式布局，左端为与机床刀架或者主轴连接的装夹柄部，柄部设置有定位轴肩与锁紧平面，可直接装夹在标准刀座内，无需额外定制转接工装，装夹后同轴度公差可控制在0.02mm以内，避免高速回转时产生偏摆振动。主体外壳采用分段式圆柱结构，外壳圆周方向均匀分布多组滚柱安装槽，滚柱通过保持架定位，可绕自身轴线自由转动，同时沿径向有微量浮动空间，能够自适应工件表面的圆度误差，避免局部过压导致的工件表面损伤。内部设置有推力轴承与径向轴承组合，承受滚压过程中的轴向进给力与径向切削抗力，轴承预紧量通过端盖的锁紧螺母调节，可根据不同加工材质的硬度调整预紧力，适配钢、铸铁、有色金属等多种材质的滚压加工需求。进液通道贯穿整个滚压头中心，加工过程中可通入切削液或者专用滚压润滑液，直接输送到滚柱与工件的接触区域，及时带走滚压产生的热量，同时冲刷掉加工产生的金属碎屑，避免碎屑嵌入滚柱间隙影响加工表面质量。从安装边界来看，该滚压头最大外径适配常规车床的刀架安装空间，装夹柄部直径符合标准机床刀座的夹持范围，轴向总长度可满足大多数中小型轴类零件的加工行程要求，无需对机床进行额外改造即可直接换装使用。设计过程中充分考虑了易损件的更换便利性，滚柱、保持架以及前端密封件均采用模块化设计，磨损后可单独拆卸更换，无需整体报废，降低了工装的使用维护成本。内部密封结构采用多道O型圈组合密封，可有效阻挡切削液与碎屑进入轴承腔，延长内部轴承的使用寿命，同时避免润滑脂泄漏污染加工工件表面。滚柱的型线经过特殊修形，两端采用圆弧过渡，可避免滚压过程中在工件表面产生接刀台阶，保证加工表面的纹理均匀一致。
