模块化拼接式履带行走结构组件

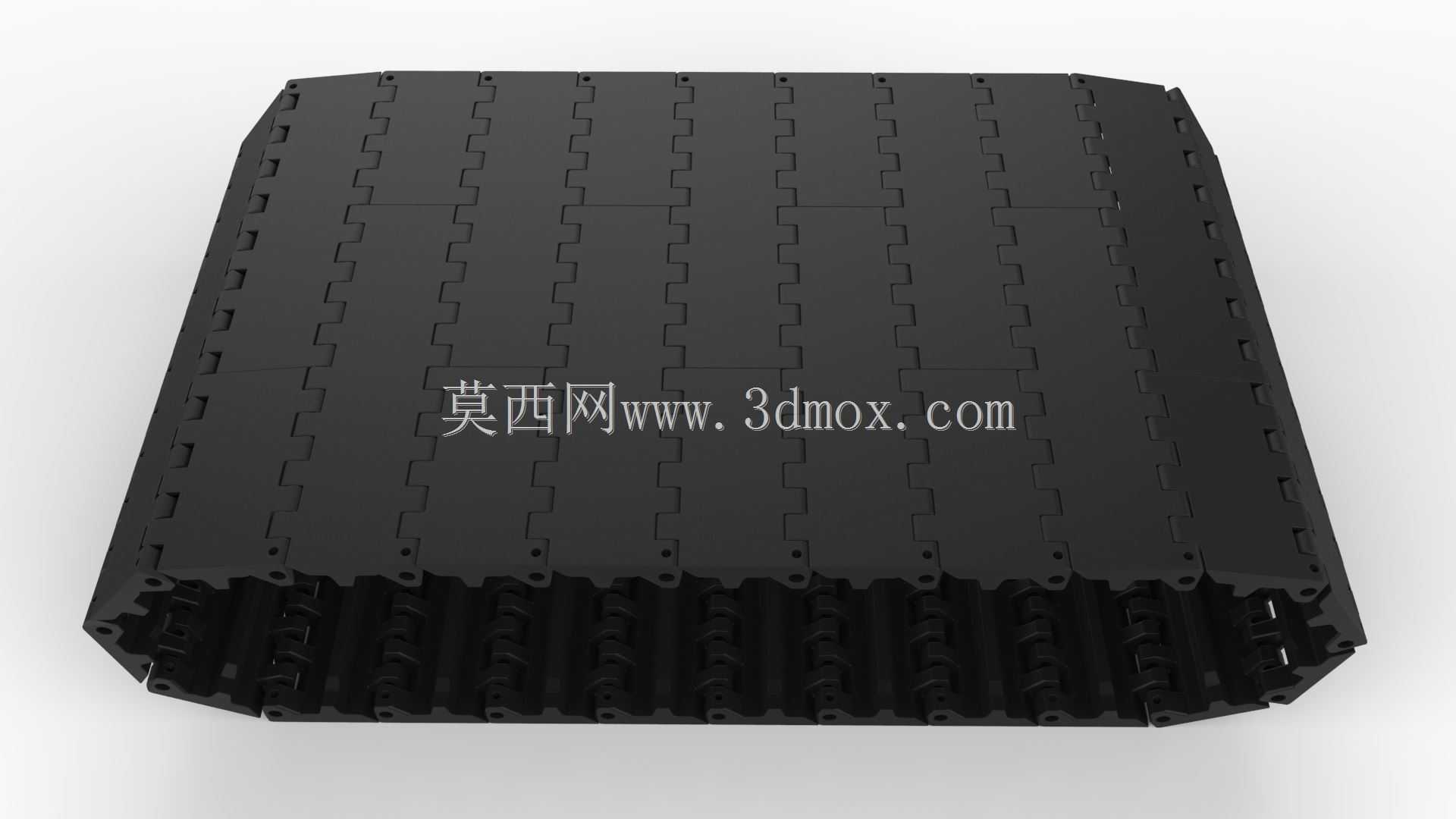

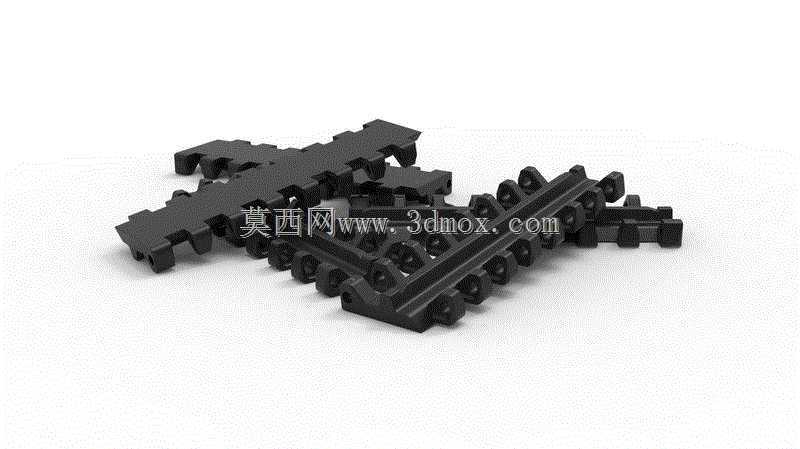

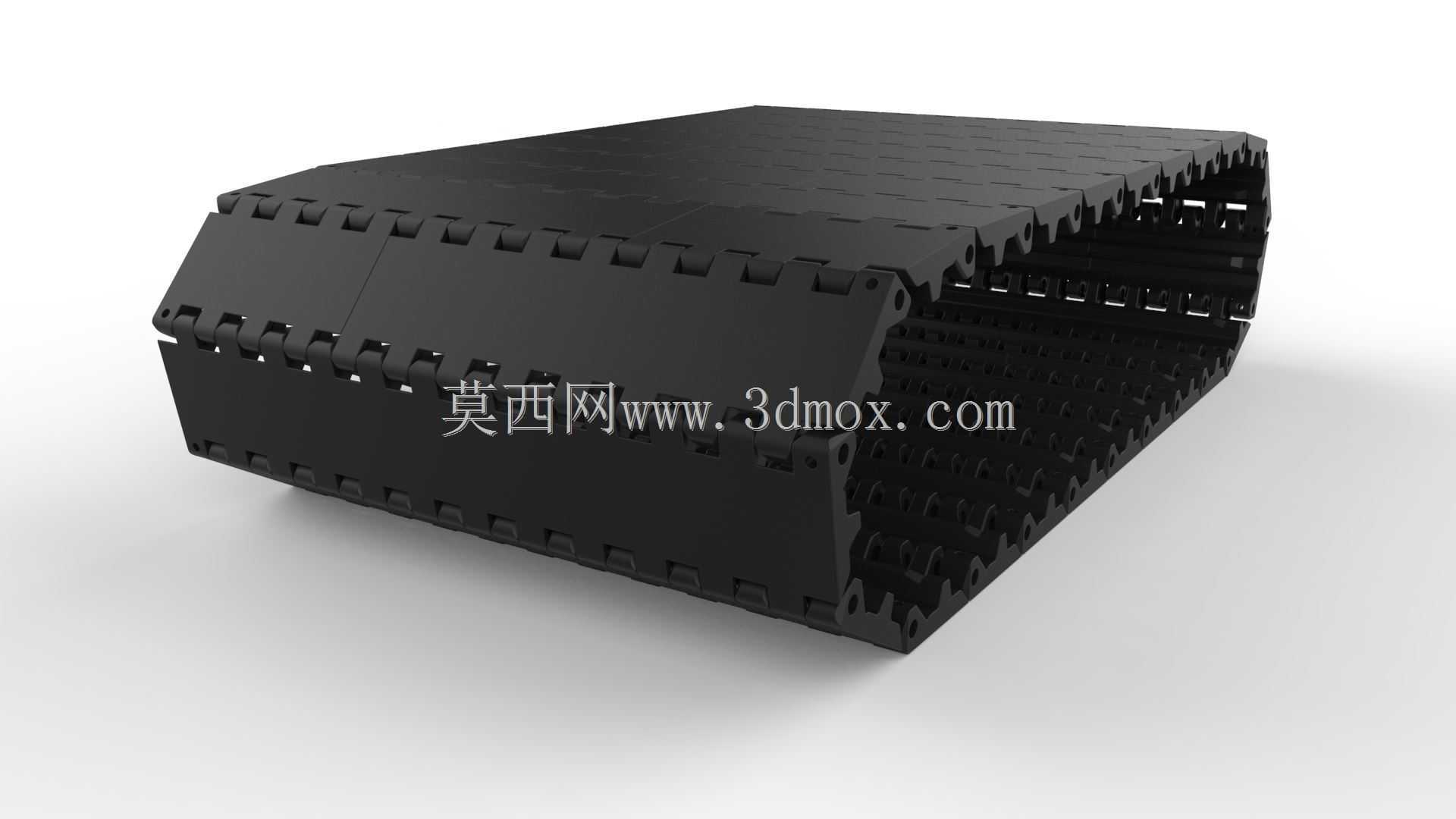

这类拼接式履带组件，常应用在小型特种行走设备、遥控作业载具、室内巡检机器人的行走系统中，相比一体式橡胶履带，它的模块化设计能大幅降低局部损坏后的更换成本，单节履带片出现磨损或断裂时，仅需拆卸对应损坏节段即可完成维护，无需整体更换整条履带，在狭小空间作业的小型设备上，这种维护优势尤为突出。从结构设计来看，每片履带节都设置了互锁式拼接卡扣，相邻节段通过销轴类结构实现铰接，既保证了履带环绕驱动轮、导向轮转动时的弯折自由度，又能在履带与地面接触的平直段保持足够的结构刚性，避免承重时出现节段错位或塌陷。履带节的接地侧做了连续的凸起齿形设计，一方面能在硬质光滑地面增加接触摩擦力，防止行走时出现打滑，另一方面齿间的预留空隙可以在泥泞、多碎屑的作业场景下，通过履带转动时的弯折动作自动排出嵌在节段缝隙里的杂物，减少卡滞风险。设计过程中，每节履带的铰接孔位同轴度是核心控制要点，孔位偏差过大会导致履带转动时阻尼骤增，不仅会加大行走驱动的功率损耗，长期运行还会出现节段偏磨，大幅缩短组件使用寿命。履带节的非接地侧设置了与驱动轮齿槽匹配的啮合凸台，凸台的轮廓尺寸需要和配套驱动轮的齿形做公差匹配，既要保证啮合传动时不出现跳齿，也要预留合理的装配间隙，避免温度变化带来的材料热胀导致啮合卡滞。从安装边界来看，这类履带组件的单节宽度、节距尺寸决定了配套轮系的设计参数，驱动轮的节圆直径需要匹配履带节距，保证每一个啮合凸台都能顺利嵌入轮齿槽内，导向轮的宽度需要略大于履带整体宽度，防止履带行走时出现脱轨问题，同时履带整体的环绕长度需要匹配行走架的轴距，预留合理的张紧调节行程，张紧力过大会加速铰接位置的磨损，张紧力不足则容易在转向或急停时出现跳齿。履带节的材质通常选用耐磨工程塑料或添加耐磨助剂的改性尼龙，在保证结构强度的同时降低自身重量，适合对负载重量有严格控制的小型行走设备使用，相比金属履带，它运行时的噪音更低，不会对室内作业的地面造成划伤，也不需要额外做防锈处理，在潮湿作业环境下的适应性更强。
