螺旋式垂直输送设备结构设计

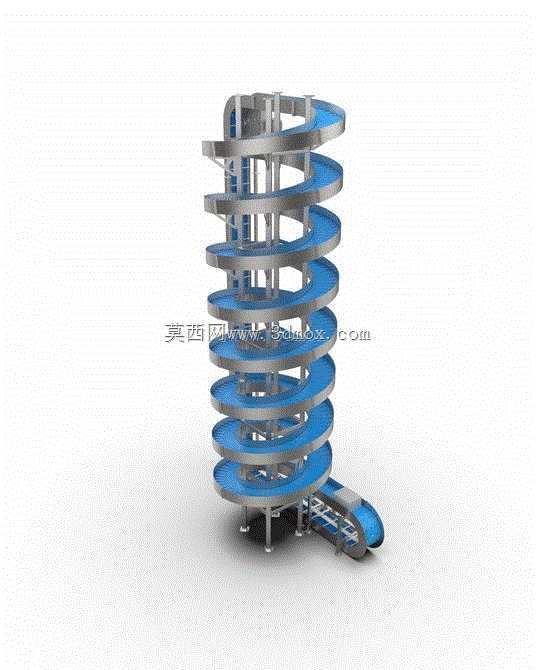

这款螺旋垂直输送结构，核心解决多层厂房、仓储物流场景里的连续垂直物料输送需求，常见于电商仓储分拣区、生产车间跨楼层工序衔接、冷链仓储周转环节，能够在极小的占地面积内完成物料从高层到低层或者反向的连续输送，相比传统的提升机、往复式垂直输送设备，不存在间歇等待的空行程，输送节拍更稳定，单位时间内的输送效率更适配连续化的生产线与分拣线节奏。从结构设计逻辑来看，整体采用中心立柱作为主承载构件，螺旋轨道围绕中心立柱逐层盘旋布置，轨道采用分段式模块化设计，每一圈螺旋的导程经过适配性计算，既保证物料在轨道上依靠重力或者配套输送带的摩擦力平稳滑移/输送，不会因为坡度过大出现物料倾翻、滑落速度过快的问题，也不会因为坡度过小导致物料卡顿滞留。主体框架采用型钢焊接后做表面处理，支撑腿分布在螺旋结构底部与中心立柱底部，安装时需要保证整体框架的水平度偏差控制在允许范围内，避免螺旋轨道出现局部变形导致的输送卡滞。配套的水平接驳段设置在螺旋结构的底部入口位置，能够直接对接平面输送线，无需额外设置转接机构，物料从平面线体进入螺旋轨道后，沿着螺旋导程逐层完成垂直方向的位移，最终从对应楼层的出口接驳到另一层的平面输送线上。设计过程中需要重点校核螺旋轨道的曲率半径，根据输送物料的外包装尺寸、单件重量调整轨道宽度与螺旋圈的直径，避免尺寸过大的包装物在转弯位置与侧边护栏发生剐蹭，侧边护栏采用分段式安装结构，可根据实际输送物料的高度调整护栏高度，防止物料在输送过程中从轨道侧边脱出。中心立柱内部预留了驱动组件的安装空间，如果采用动力型螺旋输送，驱动辊筒沿着螺旋轨道均匀布置，每段辊筒的线速度保持一致，保证物料在整个螺旋路径上的运行速度平稳，不会出现段间速度差导致的物料堆积。安装边界方面，这类螺旋输送设备的占地投影为圆形区域，相比同输送高度的往复式提升机，占地面积能够缩减六成以上，对于厂房空间紧张、层高较高的多层生产或仓储场景，空间利用率优势十分明显，同时设备整体为模块化分段出厂，现场安装时只需要按照编号逐层拼接螺旋段与支撑结构，不需要在现场做大量的焊接加工作业，安装周期更短，后期维护时也可以单独更换磨损的轨道段或者辊筒组件，不需要整体拆解设备。在实际选型应用中，需要根据输送物料的单件重量、输送节拍、楼层高度来匹配对应的螺旋圈数、轨道宽度与驱动功率，如果是无动力型的螺旋下滑道，还需要精确计算螺旋的下滑角度，保证物料依靠自身重力即可平稳下滑，同时在末端设置减速段，避免物料滑出末端时速度过快撞击下游设备。
