Z型爬坡组合式物料输送处理设备

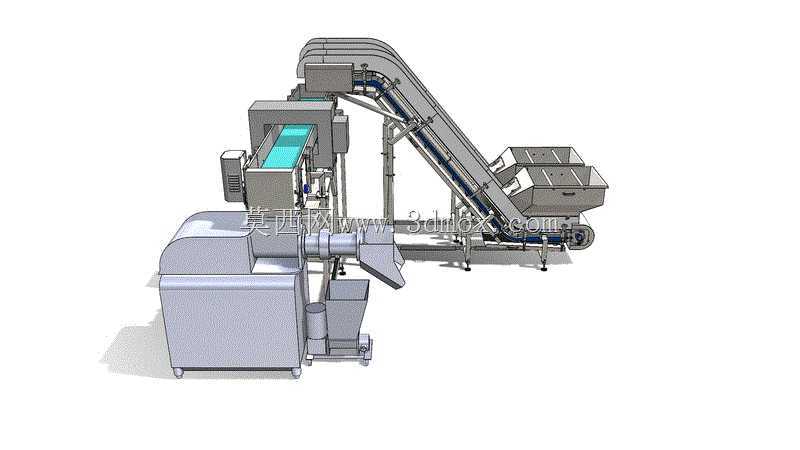

这套组合式输送设备主要面向食品加工、农副产品分选、散装颗粒物料预处理的生产场景，可衔接前端出料工位与后端分选、包装、加工工位，完成散料的垂直提升、水平输送、多工位分料作业，替代传统人工上料搬运的作业模式，降低生产过程中的物料撒漏与人力投入。设备整体采用Z型爬坡段搭配多段水平输送段的组合布局，爬坡段采用带挡边的防滑输送皮带，可承载一定堆积密度的散装物料完成大倾角提升，避免物料在提升过程中下滑回落；爬坡段的支撑框架采用型材焊接结构，搭配可调节高度的支撑脚，可根据现场安装地面的平整度调整设备水平度，适配不同高度差的工位衔接需求。水平输送段预留了多组工位接口，可对接视觉分选设备、重量检测设备、集料料斗，物料经过爬坡段提升至指定高度后，可通过分料结构将物料分流至不同的下游工位，满足多线并行生产的布局要求。设备进料端配置了大容量集料料斗，料斗边缘做了圆弧过渡处理，避免物料堆积架桥，料斗下方设置了振动给料结构，可控制物料均匀铺在输送皮带上，避免局部物料过载导致皮带跑偏。设计过程中对各段输送的衔接位置做了错位防护处理，相邻输送段的衔接处设置了导料板，避免物料在转运输过程中卡入皮带与机架的间隙；驱动单元采用侧装式布局，预留了足够的维护空间，日常检修时无需拆解主体框架即可完成皮带张紧度调整、驱动辊维护作业。设备的安装边界需要结合现场工位高度差确定，爬坡段的倾斜角度可根据物料的安息角做适配调整，常规安装时设备整体占地长度可根据厂房空间做模块化拼接，各段输送单元采用螺栓连接，无需现场焊接作业，可快速完成组装调试。输送皮带的运行速度可通过驱动端的调速结构调整，适配不同产能的生产节拍，针对有卫生要求的应用场景，接触物料的部位可采用易拆解的结构设计，方便日常清洁维护，避免物料残留滋生细菌。机架整体做了圆角钝化处理，没有突出的尖锐棱角，避免现场作业人员磕碰受伤，各运动部位均设置了防护盖板，防止异物卷入传动结构造成设备故障。
