户外悬挂式自助服务终端柜体结构

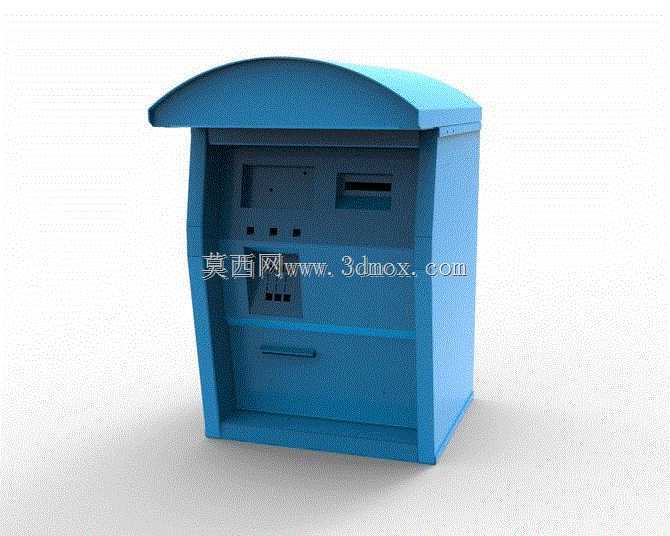

该款悬挂式终端柜体主要应用于户外公共区域的自助服务场景，可搭载读卡、票据打印、信息交互等功能模块，为用户提供无需人工值守的自助办理服务，常见于社区、园区、公共服务点位的墙面挂载部署场景。从结构设计来看，柜体顶部采用弧形外伸的雨檐结构，能够在降雨天气引导水流向柜体外侧滑落，避免雨水顺着柜体接缝渗入内部，适配户外无遮蔽的安装环境，降低内部电子元器件受潮短路的风险。柜体正面采用内凹式操作区设计，操作面板相对柜体正面内收一定距离，一方面可以减少阳光直射对操作屏幕的反光干扰，提升户外强光环境下的操作可视性，另一方面也能在一定程度上阻挡斜向飘落的雨水接触操作界面。柜体下部设置有抽拉式维护仓，日常运维时可直接拉开仓门完成内部模块检修、耗材更换、线路整理等操作，无需将整个柜体从挂载墙面拆卸，大幅降低后期运维的操作难度。设计阶段充分考虑墙面挂载的承重边界，柜体整体采用薄壁钣金折弯拼接结构，在保证结构刚度满足内部模块安装承重要求的前提下，尽可能压缩壳体材料厚度，控制整体自重，降低对挂载墙面的承重要求，适配多数常规建筑外墙的挂载条件。操作区域的开孔位置按照人机工程学高度排布，当柜体挂载于常规墙面安装高度时，站立状态的使用者无需过度抬臂或弯腰即可完成全部操作动作，各个功能模块的安装位预留了标准的安装孔位与走线空间，不同功能的模块可根据实际使用需求灵活替换安装，无需对柜体主体结构进行二次改动。柜体的侧边采用折边包边工艺，所有外露边缘均做压边钝化处理，避免安装、运维过程中划伤操作人员，柜体拼接处的接缝设计为错位搭接结构，配合密封胶条填充可有效阻挡户外粉尘、飞虫进入柜体内部，适配复杂的户外使用环境。
