仓储周转用金属围栏式托盘结构设计

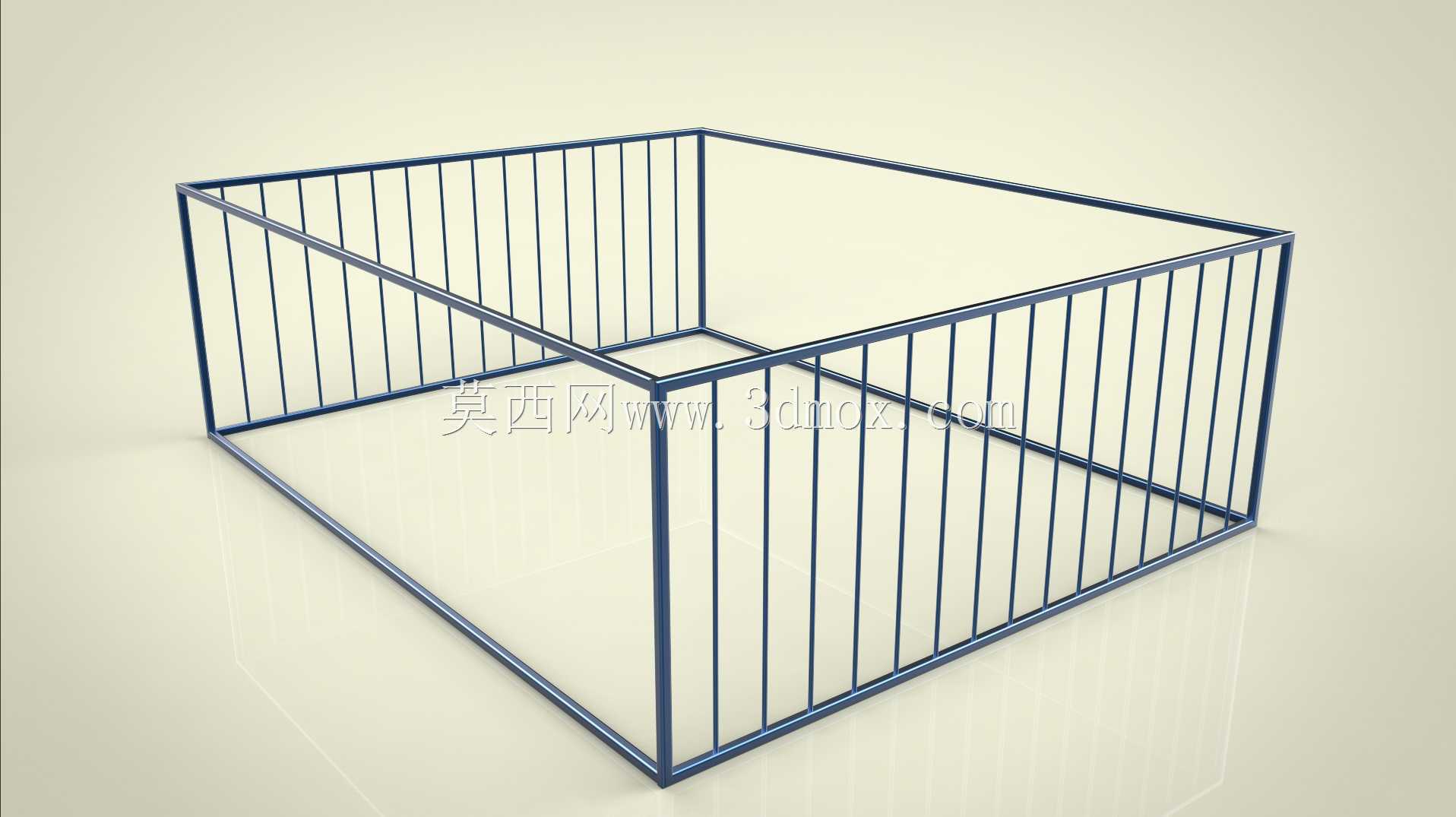

这类围栏式托盘在生产车间周转、仓储高位堆垛、零散物料规整转运场景中应用十分广泛，和常规平面托盘不同，四周的竖杆围栏结构能有效避免码放的零散管材、异形加工件、包装易散物料在转运或堆垛过程中滑落，适配手动液压叉车、电动平衡重叉车的叉取作业，也可配合自动化立体库的堆垛机完成自动存取作业。从结构设计逻辑来看，整体采用矩形方管做底部承托框架，框架四边向上延伸出同规格方管作为围栏主立柱，立柱之间等距排布细金属竖杆，既保证了围栏的防护高度，又不会因为采用整板围挡增加过多自重，同时通透的结构能让作业人员直接观察内部物料的码放状态，也方便仓储管理时快速清点物料存量。底部承托框架的叉取通道预留尺寸完全符合常规叉车的叉齿作业范围，叉齿进入侧没有多余的突出结构，避免叉取过程中剐蹭结构件，底部框架的下表面做了平整处理，堆垛时上层托盘的底部可以平稳贴合下层托盘的围栏上沿，不会出现滑移偏载的情况。围栏的竖杆排布间距经过实际工况验证，既不会因为间距过大导致小尺寸物料从缝隙漏出，也不会因为间距过小增加不必要的材料成本，所有杆件的连接位置采用满焊处理，焊后打磨平整去除焊渣毛刺，避免转运过程中划伤作业人员或者刮破物料外包装。整体结构没有多余的复杂曲面，全部采用标准型材拼接，建模过程中可以直接调用标准方管、圆钢的截面型材库，装配时只需要定位各杆件的相对位置即可，结构的受力点集中在底部承托框架和四个角的主立柱上，有限元校核时可以重点针对这几个位置加载额定承载重量的载荷，验证满载堆垛两层时的结构变形量是否在许用范围内。安装使用时不需要额外的固定配件，空托盘可以直接嵌套堆叠，大幅减少空态存储时的占用空间，围栏的高度设置适配常规人工码放物料的作业高度，不需要额外登高辅助就能完成物料的取放作业，底部框架的边角位置做了小圆弧过渡，避免在狭窄通道转运时磕碰货架立柱或者车间墙面。
