车间立式金属板材存取料架结构

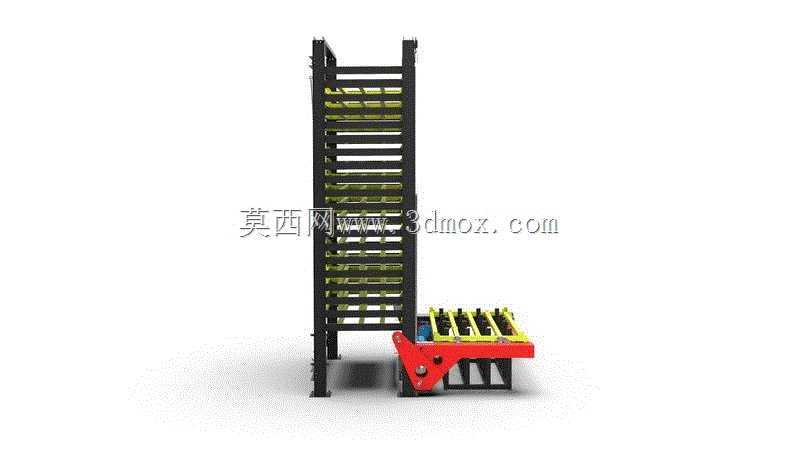

　　在钣金加工、钢结构预制、金属板材分销这类作业场景里，零散堆放的钢板、铝板、不锈钢板不仅占用大量平面仓储空间，取料时还容易出现板材划伤、吊装磕碰，甚至因为叠放重心不稳引发安全隐患，这款立式板材存储架就是针对这类痛点设计的专用仓储工装。整套结构采用立式分层排布思路，主架体为方管焊接的框架结构，每层设置独立的板材承托槽，承托槽内侧加装耐磨缓冲垫，避免金属板材边缘与钢架直接接触产生刮痕，同时每层槽位预留足够的吊装间隙，方便行车或手动液压叉车的叉齿伸入取放料。配套的抽拉式取料小车是整套结构的核心功能部件，小车底部配置重载脚轮与定位锁止结构，使用时可将对应层位的承托托架抽出，将整叠板材平移至小车上，再转运至剪板机、激光切割机等加工设备的上料位，

　　无需人工反复撬动叠放的板材，大幅降低厚板取料的劳动强度。设计阶段充分考虑了不同规格板材的兼容需求，主架体的层间距可根据存储板材的厚度规格做适配调整，单层层载按照常规冷轧钢板整包重量做冗余校核，架体底部设置膨胀螺栓安装孔，可直接固定在车间硬化地面上，避免满负载状态下出现架体倾覆风险。从安装边界来看，主架体采用窄面立式布局，相较于传统的平面叠放区，相同存储容量下占用的平面空间仅为原有堆放方式的五分之一，架体顶部预留有吊装孔位，方便车间整体布局调整时的整体转运，架体侧面设置有清晰的层位标识区，可对应标注不同材质、厚度的板材存放位置，减少找料的时间损耗。抽拉小车的轨道与主架体的层位托架采用精准的定位配合，抽拉过程无卡滞，

　　小车承托面设置有防滑挡条，避免板材转运过程中出现滑移，整套结构没有复杂的电控或液压部件，后期维护仅需定期检查脚轮转动灵活性、焊接节点是否出现开裂即可，适配绝大多数中小机加工车间、钣金加工厂的板材存储需求，也可用于钢材经销门店的现货板材分类存放。
