辐流式初沉池传动刮泥机结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:343210
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计
  • 辐流式初沉池传动刮泥机结构设计

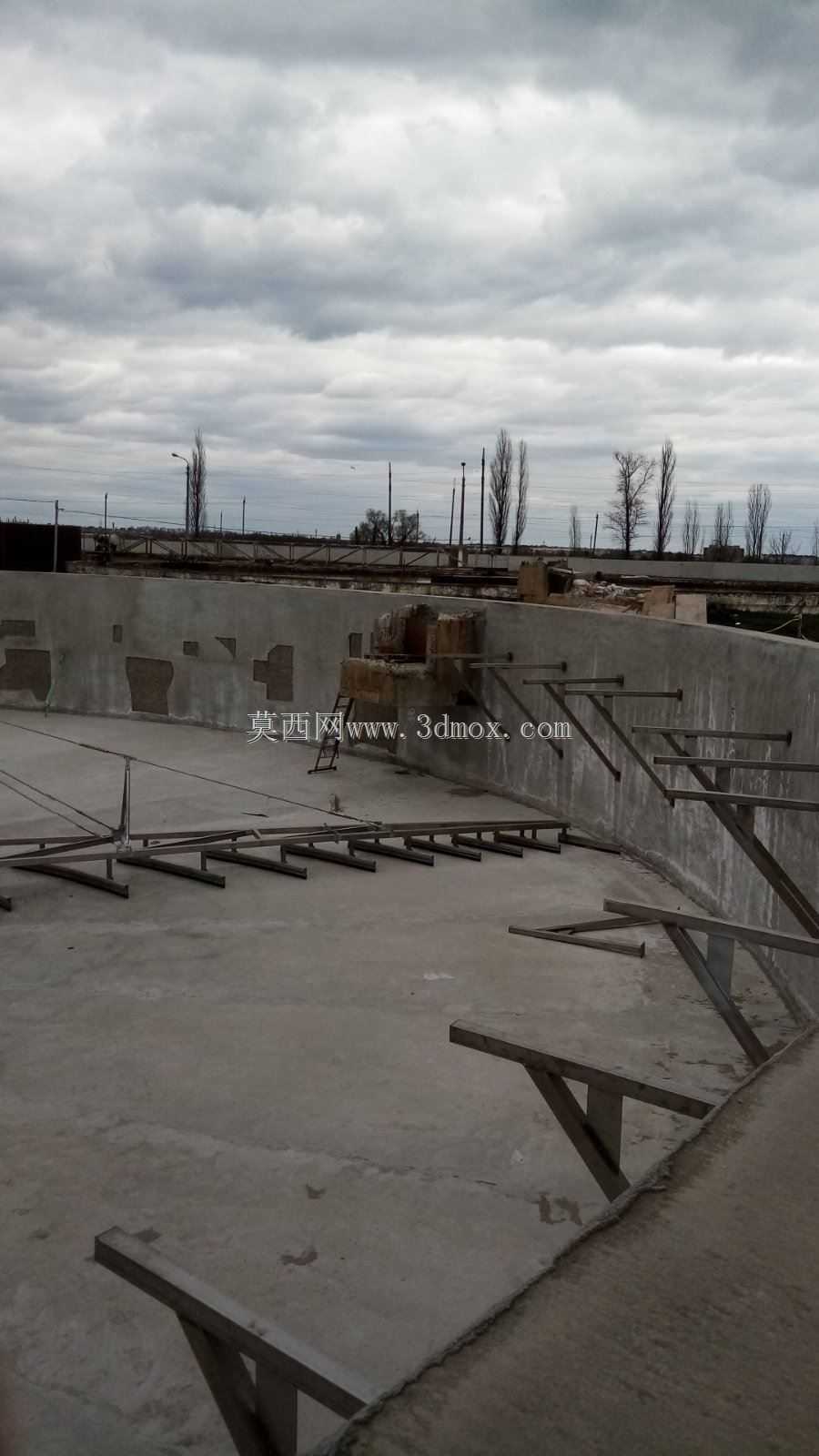

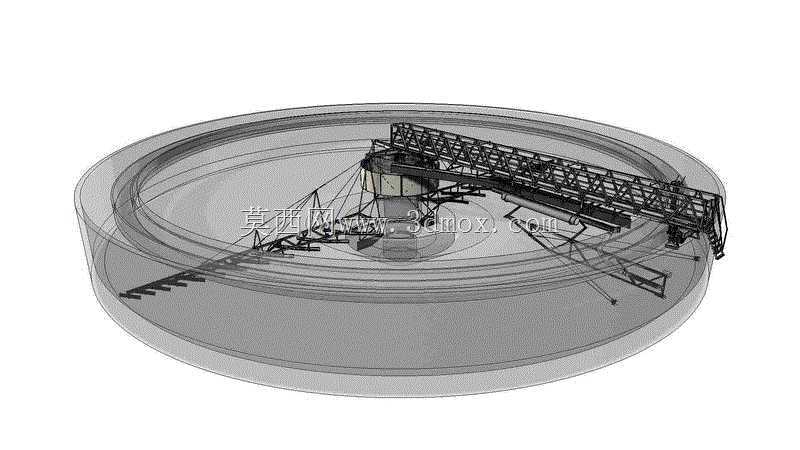

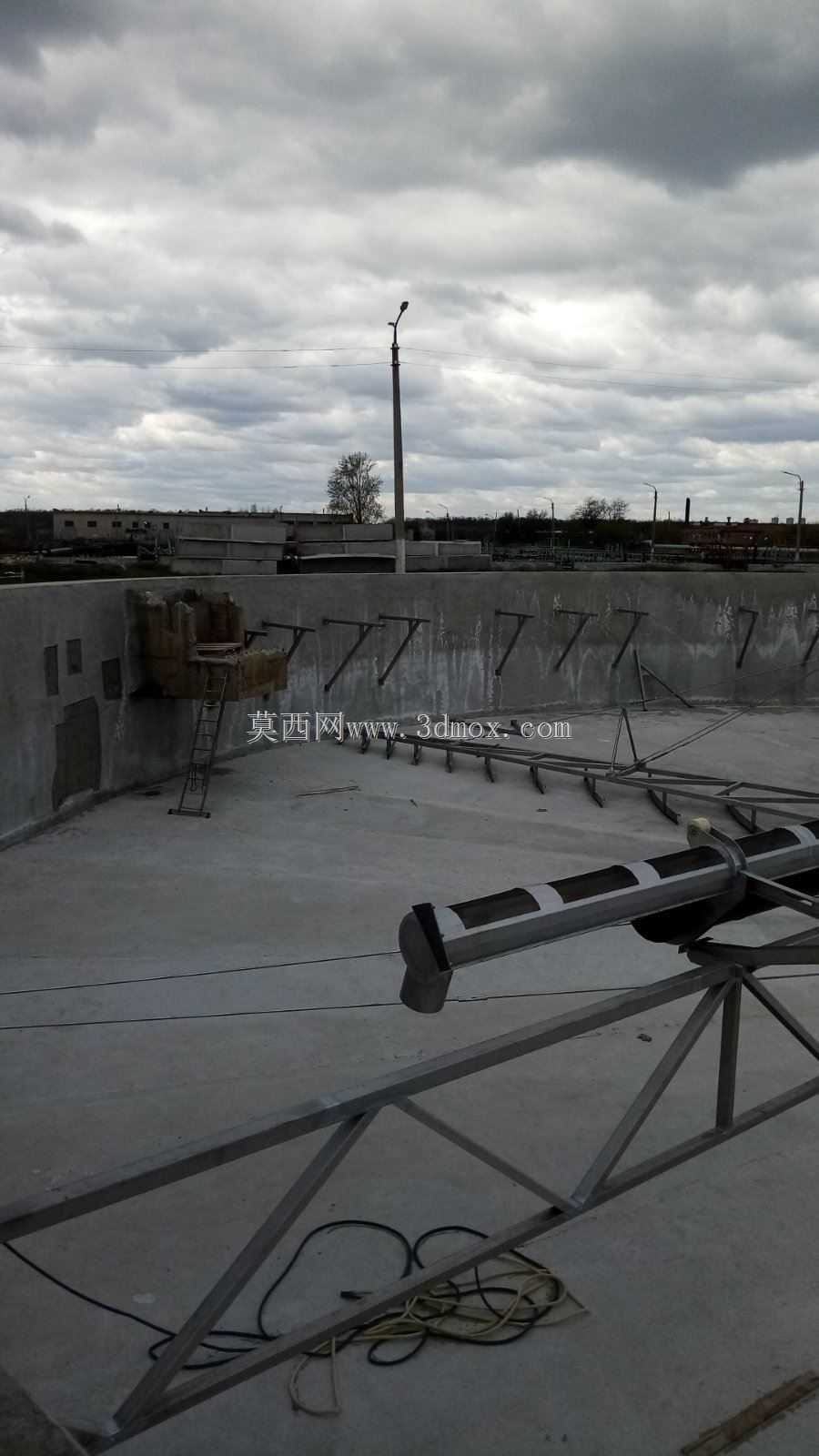

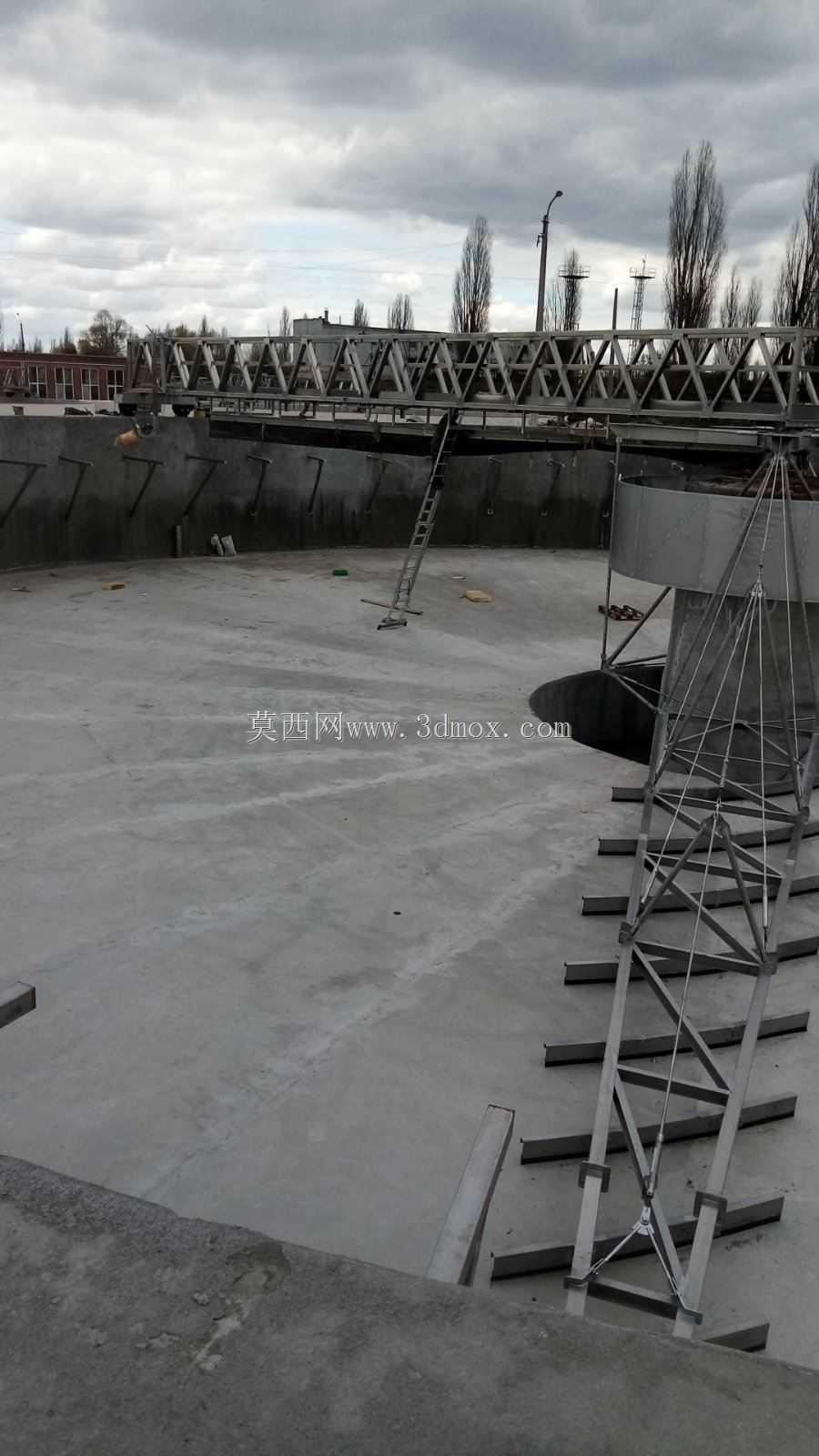

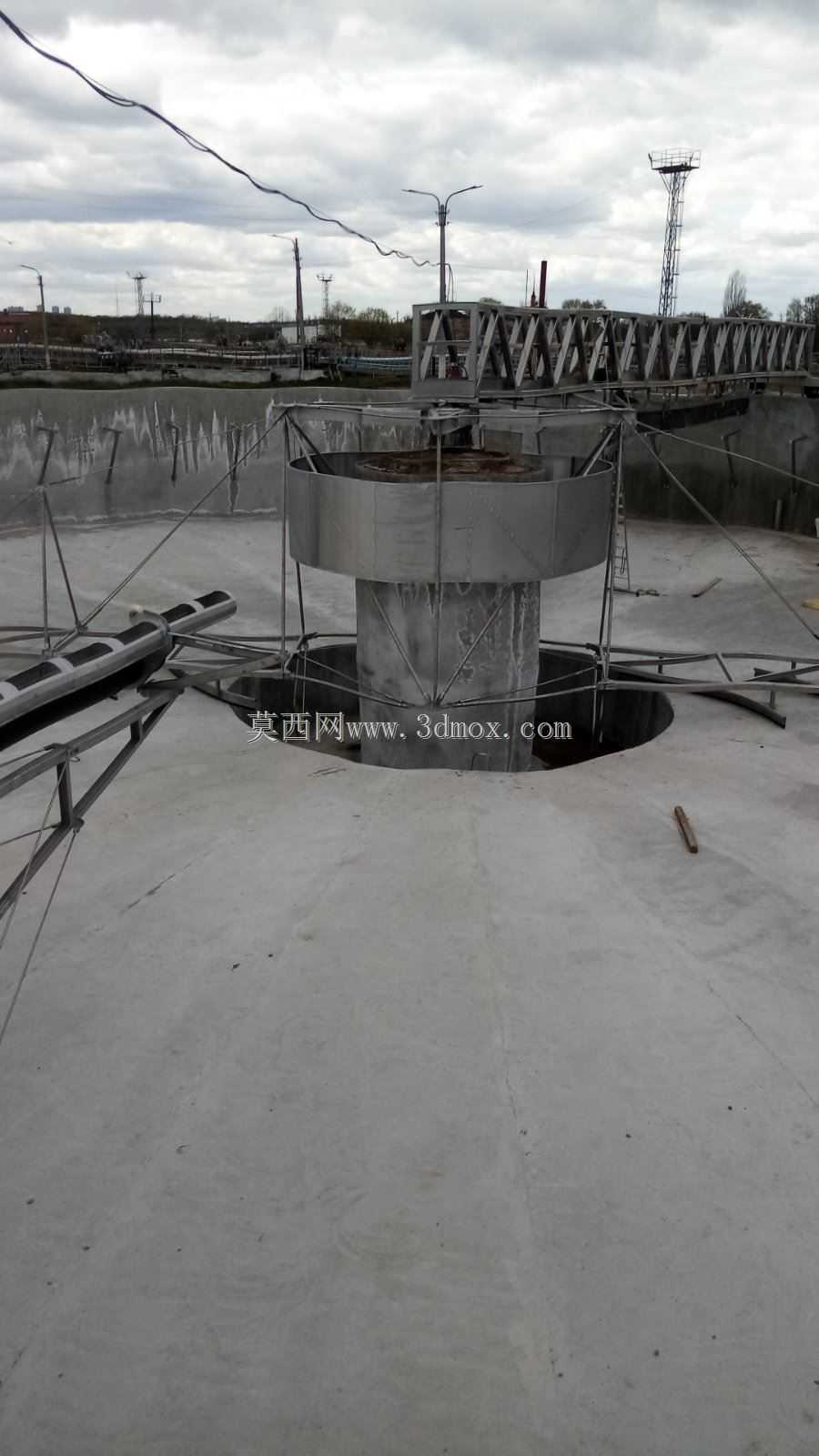

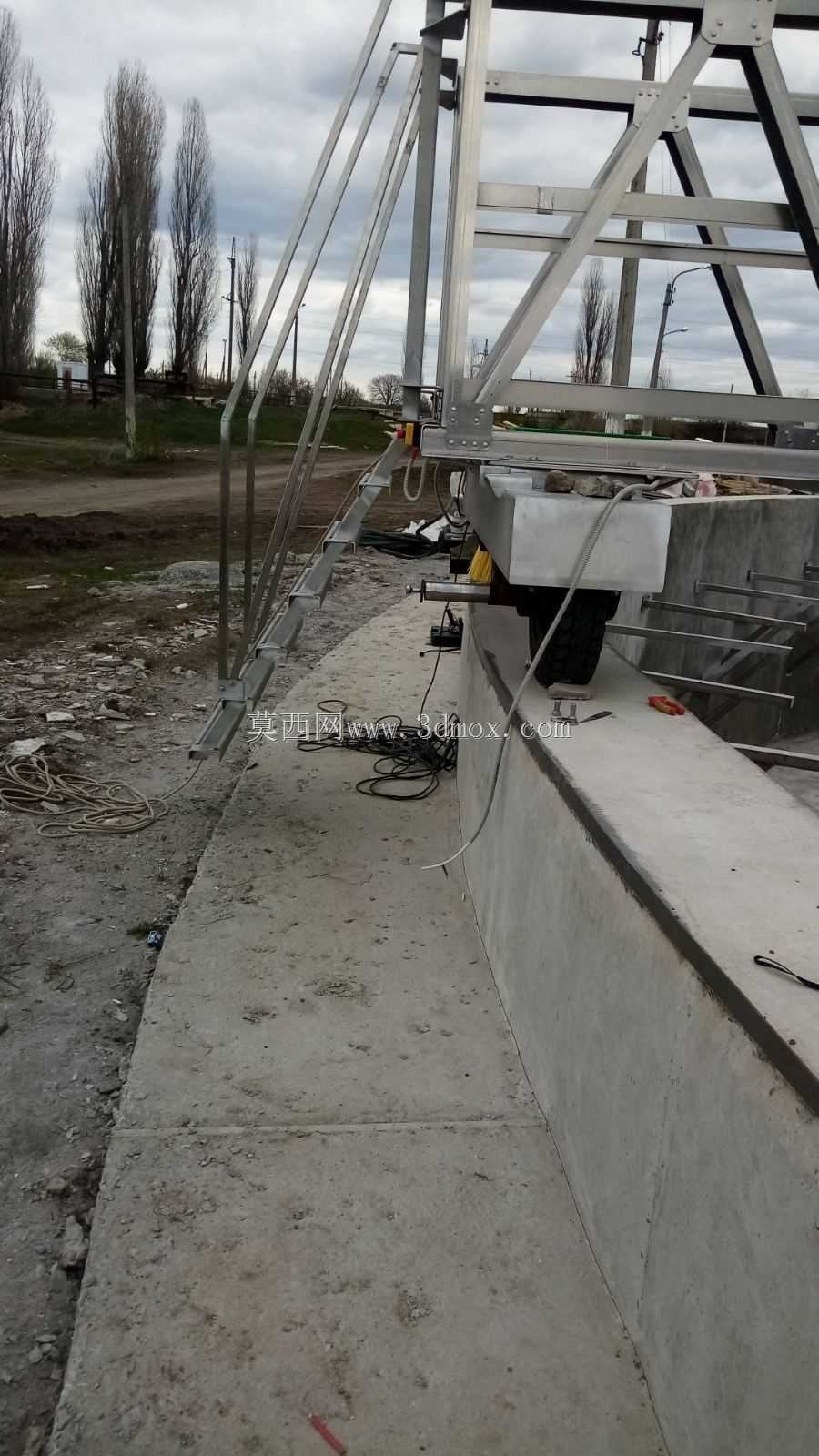

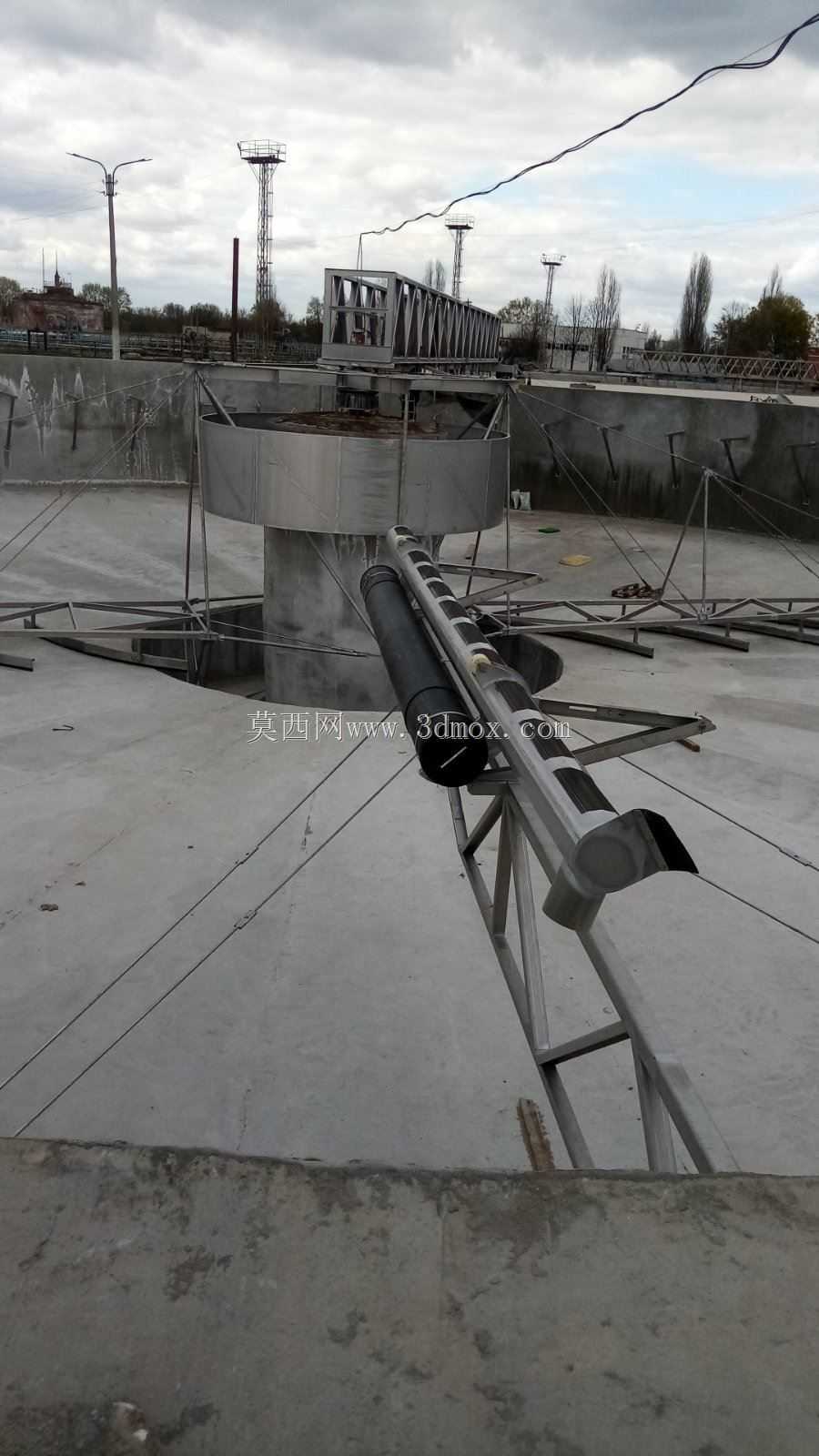

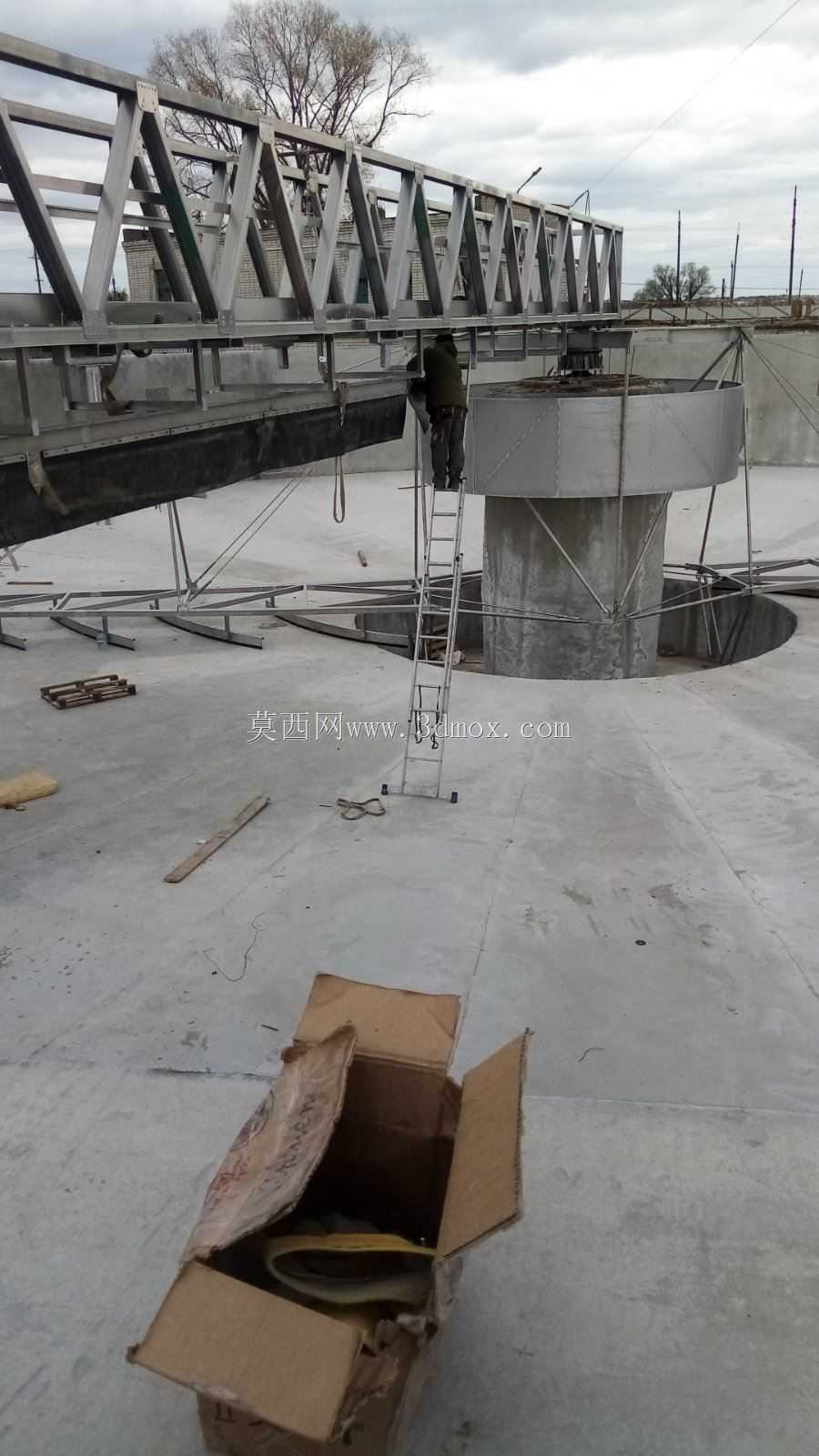

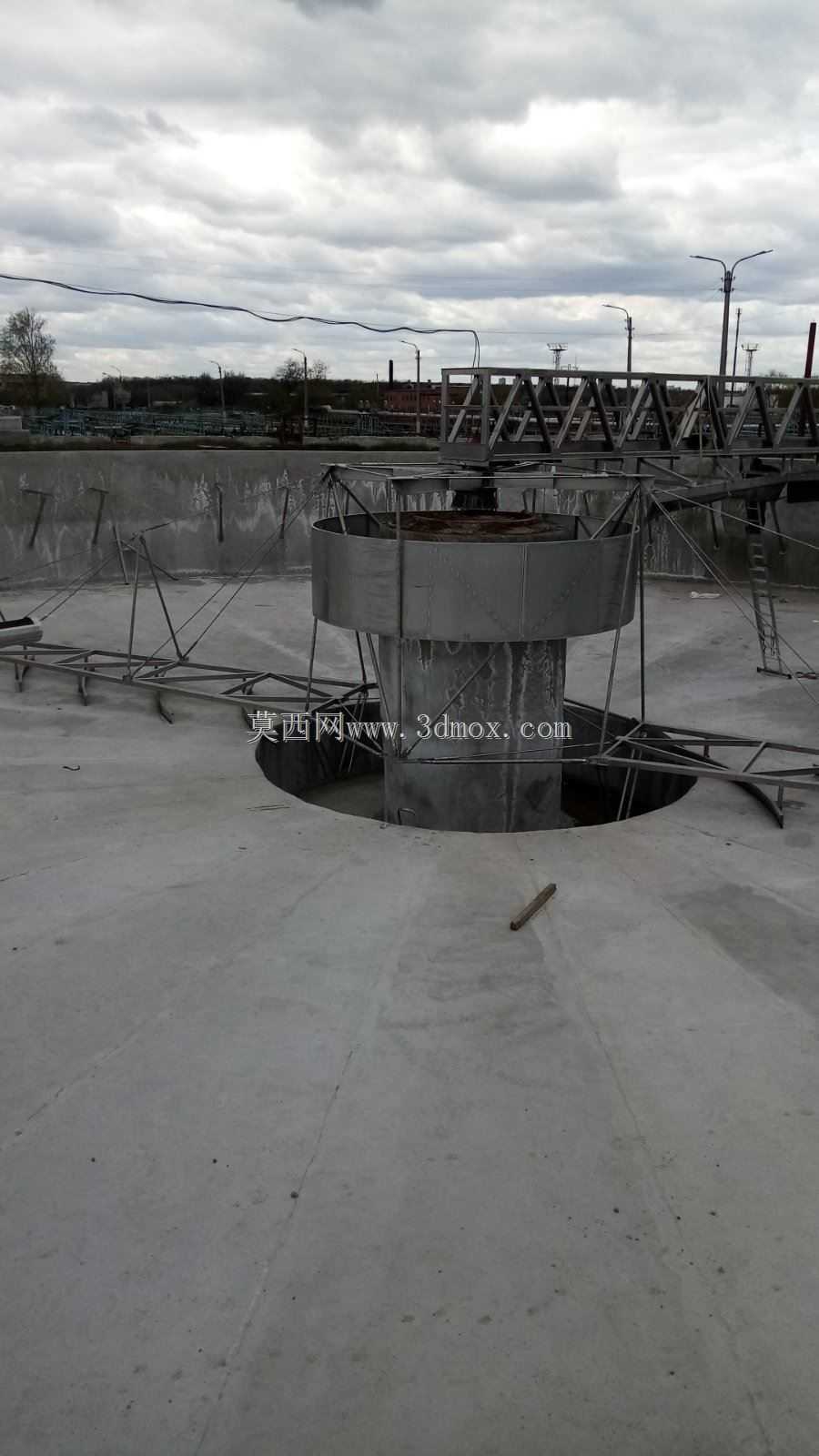

该设备为适配辐流式初次沉淀池的周边传动刮泥装置,主要应用于市政污水处理厂、工业废水处理站的初沉池工段,承担池底沉积污泥的刮集与排出作业,是污水一级处理环节的核心配套设备。从实际运行场景来看,这类刮泥机通常安装在直径10米至50米的圆形辐流沉淀池内,池体为钢筋混凝土现浇结构,池底设计有0.02-0.05的坡度坡向中心集泥坑,设备安装时需保证中心回转支座与池体中心的同轴度偏差不超过5毫米,周边行走轮的轨道平面度偏差控制在2毫米以内,避免运行过程中出现卡滞、偏载问题。设备的核心功能是将沉降在池底的污泥沿径向刮送至中心集泥坑,同时配合池面浮渣刮板将液面浮渣推送至排渣槽,保障沉淀池的固液分离效率。设计上采用双刮臂对称布置结构,两根刮臂沿中心支座径向延伸,刮臂下方通过可调式支架安装刮泥板,刮泥板与池底的间隙可通过支架上的调节螺栓进行微调,适配不同池底的施工误差,保证刮泥作业无死角。动力传递采用中心支座内置回转支承配合周边驱动的形式,驱动端安装在行走端梁上,通过滚轮与池边轨道的摩擦力带动整个工作桥绕池中心回转,相比中心驱动形式,这种结构在大直径池体上的扭矩传递效率更高,运行负载更均匀。工作桥采用桁架式结构设计,主弦杆采用型钢焊接成型,腹杆采用三角布置形式,既保证了整体结构刚度,避免大跨度下的挠曲变形,又尽可能降低了自重,减少行走驱动的功率损耗。刮臂与中心回转支座之间采用铰接连接,同时配套钢丝绳张紧装置,通过调节钢丝绳的张紧度来控制刮臂的下挠量,在遇到池底局部积泥过硬或者有异物卡阻时,刮臂可小幅抬升避免结构过载损坏。设备的安装边界需考虑池边走道的宽度,端梁外侧与走道护栏的安全距离不小于300毫米,中心支座的安装基础需预埋地脚螺栓,螺栓的埋深需满足设备满负载运行时的抗倾覆要求,同时中心位置需预留污泥排出管道的接口,与刮集至集泥坑的污泥输送管路对接。从结构细节来看,刮泥板采用分段式设计,每段刮泥板的长度控制在1.5米以内,相邻刮泥板之间有100毫米的重叠量,保证刮泥轨迹完全覆盖池底区域,刮泥板的迎泥面设计有15度的倾斜角,降低刮泥过程中的运行阻力,减少设备运行能耗。水下部分的结构件均做防腐处理,铰接位置采用自润滑轴承,减少日常维护的工作量,保障设备长期在污水浸泡环境下的运行可靠性。
