撬装式移动作业集成处理装置

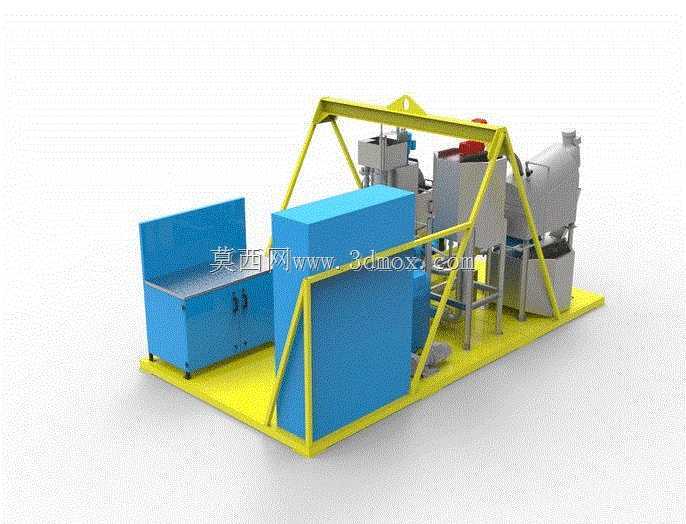

这套集成式移动作业装置采用整体撬装底座设计，所有功能单元全部集成在统一的黄色钢制底架上，框架采用型材焊接形成三角稳定支撑结构，顶部预留吊装吊点，可直接通过起重设备完成整体转场，无需拆分内部组件，适配野外无固定安装工位、多点位轮换作业的现场需求，比如零散工地的废弃物处理、临时产线的物料分选作业、应急工况下的污染处置场景，都能通过整体吊装快速落地，接通对应管线即可投入使用，省去传统固定设备的基础浇筑、分体安装调试环节。从结构布局来看，装置左侧设置带操作台面的储物柜体，可放置作业工具、小型检测配件，柜体采用薄钢板折弯焊接成型，柜门加装锁具避免转运过程中物品滑落；中部的蓝色箱体为核心动力或控制单元的防护舱，采用封闭式结构设计，可隔绝户外扬尘、雨水对内部元件的侵蚀，舱体与框架之间采用螺栓连接，后期维护时可快速拆卸侧板完成内部元件检修；右侧依次排布多组罐体、分离处理单元，各单元之间通过硬管与快装接头连接，管路走向沿框架型材排布并通过管卡固定，避免转运过程中管路晃动松脱。设计阶段优先考虑了移动作业的边界限制，整体底座的长宽尺寸适配标准货运车辆的货箱内宽，转场运输时无需办理超宽超限运输手续，整体高度控制在常规厂区限高范围内，可顺利通过标准厂房门、厂区限高架；底架底部预留叉车孔位，短距离移位时可直接通过叉车完成转运，无需调用大型起重设备。框架的斜向支撑布局经过受力校核，吊装时整体重心落在底架中心区域，不会出现单侧倾斜变形，各功能单元的安装位置经过配重平衡计算，满负荷工况下底架的形变量控制在许用范围内，不会因长期承重出现焊缝开裂、结构变形问题。装置的操作区域集中在左侧台面位置，操作人员无需进入框架内部即可完成常规操作、参数调整，外露的运动部件、高温部件全部加装防护挡板，避免作业过程中发生磕碰、烫伤风险；各处理单元的排污口、排渣口统一设置在底架侧边，可快速对接现场的收集容器，无需额外接长管路。
