新型无交叉轨道轮对列车走行部结构

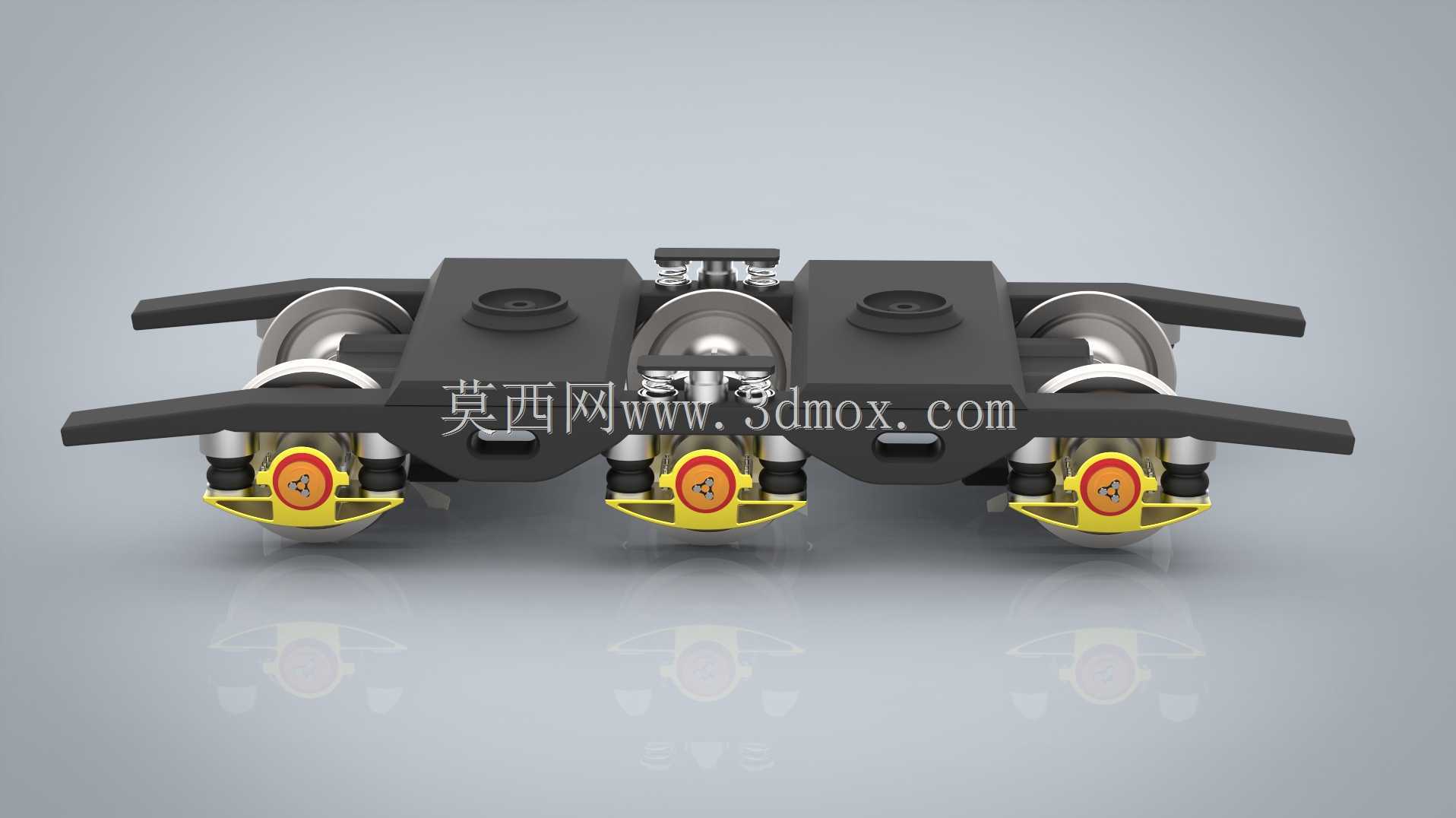

该结构针对传统轨道线路道岔结构复杂、维护成本高、轮对过岔磨耗大的痛点展开设计，核心思路是通过多组独立轮对的排布与悬挂匹配，实现车辆在无传统道岔、辙叉、伸缩缝的连续轨道上完成线路切换与走行，适配未来新型轨道交通线路的铺设需求。从安装边界来看，三组轮对沿车体纵向等距排布，横向轮距匹配常规城市轨道交通轨距标准，整体走行部的垂向高度控制在传统转向架的尺寸区间内，可直接适配现有轨道车辆的底盘安装接口，无需对车体底架进行大规模改型，降低新结构的落地适配成本。功能特性层面，每组轮对都配置了独立的一系悬挂结构，采用锥形橡胶弹簧搭配垂向减震器的组合，既能够吸收轨道不平顺带来的高频振动，也能在过曲线时提供足够的横向复原力，避免轮缘贴靠带来的异常磨耗；轮对上方的构架采用整体式箱型焊接结构，在保证结构强度的同时降低整体自重，构架上预留的二系安装接口可匹配空气弹簧或钢弹簧，适配不同载重等级的车辆需求。设计过程中重点考虑了无岔轨道的走行逻辑，通过轮对的独立回转与横向微动，配合轨道的连续翼轨导向面，实现车辆在岔区的平稳过渡，消除传统道岔处的轮轨冲击点，不仅能降低车辆走行部的疲劳损伤，也能大幅减少轨道线路的日常维护工作量。从应用场景来看，该结构既可以适配中低速城市通勤轨道交通线路，也可用于厂区、矿区的专用轨道运输线路，在道岔布设密集、维护条件有限的场景下优势更为明显；轮对部位的轴箱采用密封式设计，可适应多粉尘、潮湿的恶劣运行环境，延长轴承的维护周期。结构建模时对轮轨接触关系做了简化模拟，预留了导向轮的安装位置，可根据实际线路需求加装横向导向装置，进一步提升过岔时的导向稳定性；构架上的制动吊座接口采用标准化设计，可适配盘形制动或踏面制动单元，兼容现有轨道车辆的制动系统配置，无需单独开发配套制动部件。
