带提升轴空气悬架客车转向行走机构

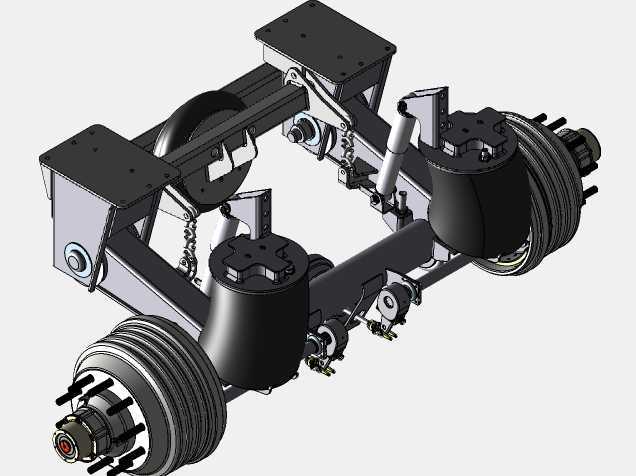

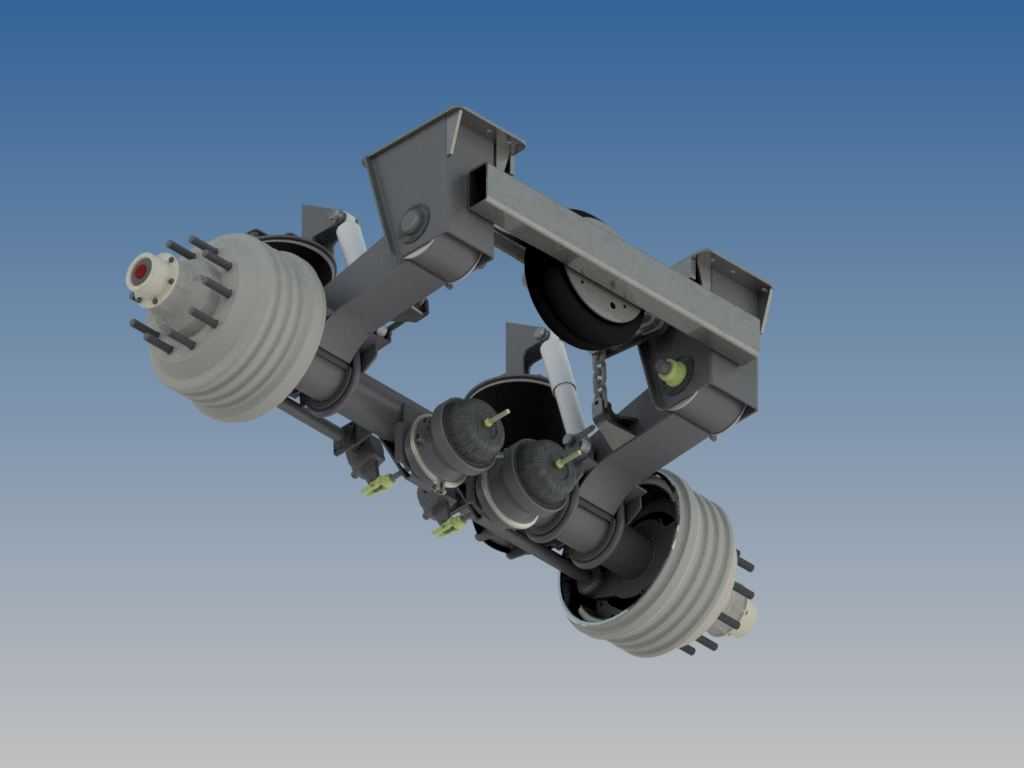

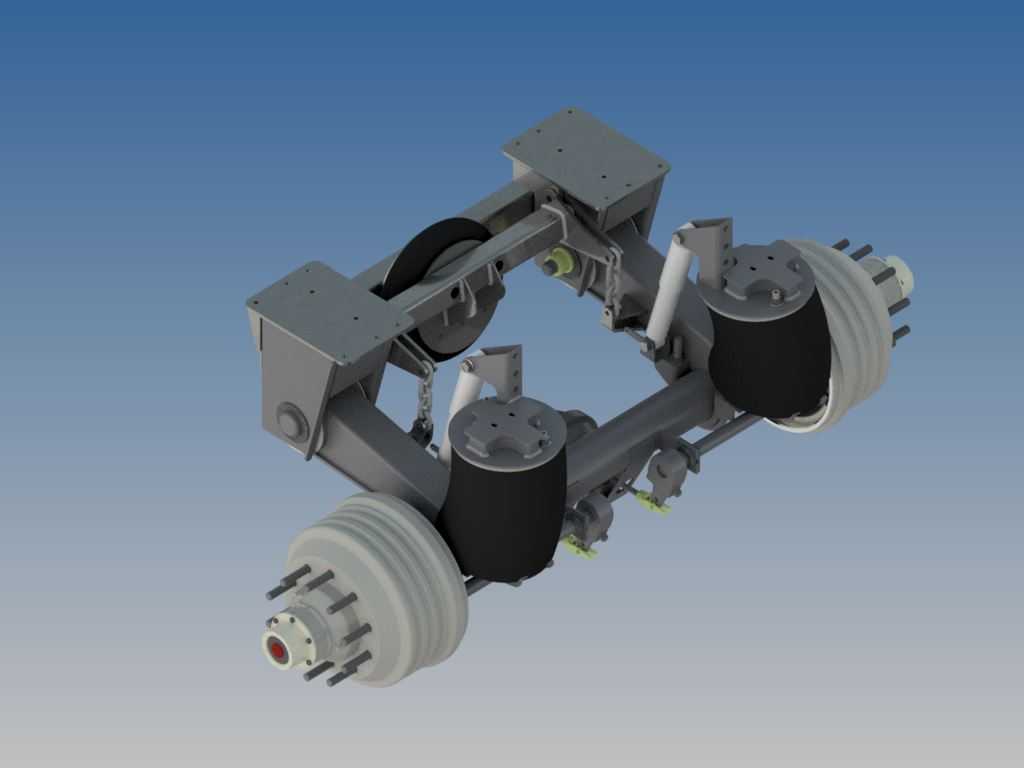

在公路客运、中置轴挂车以及特种作业运输车辆的底盘行走系统设计中，空气悬架搭配提升轴的配置方案，一直是兼顾重载承载能力与空载行驶经济性的核心结构选型方向。这套行走机构的设计核心，首先围绕19英寸标准底盘高度的安装边界展开，整体架构采用H型焊接构架作为承载基体，所有受力节点均通过有限元载荷迭代校核，确保在额定满载工况下，构架的应力分布避开材料疲劳敏感区间，同时预留足够的安全冗余应对非铺装路面的冲击载荷。

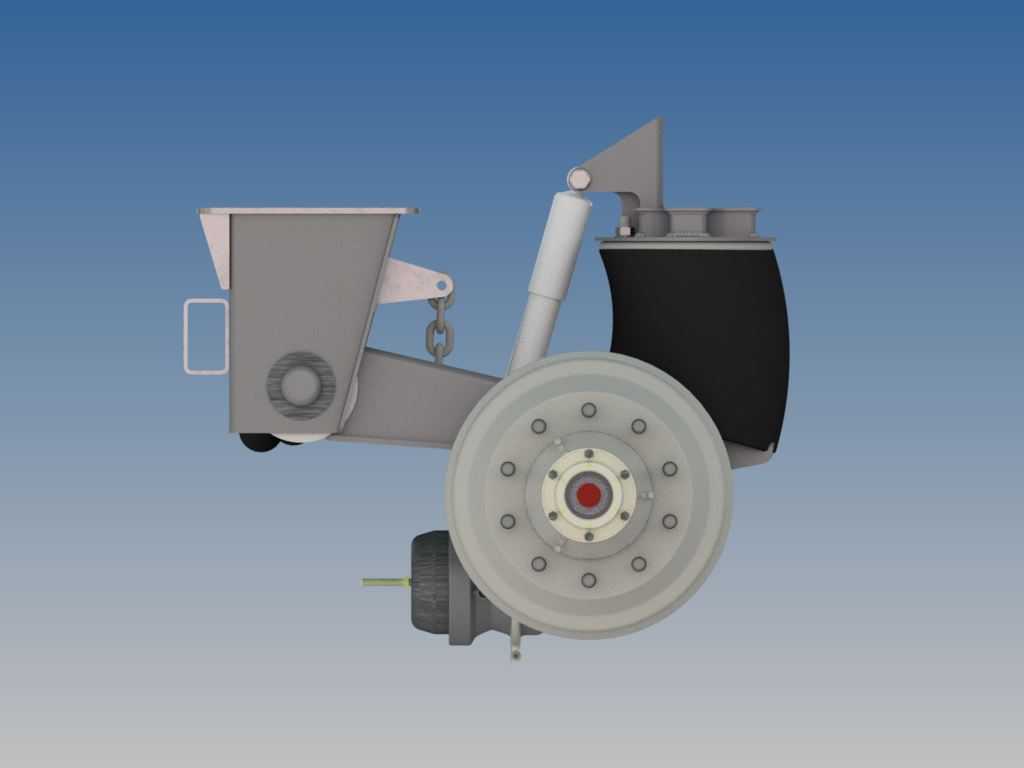

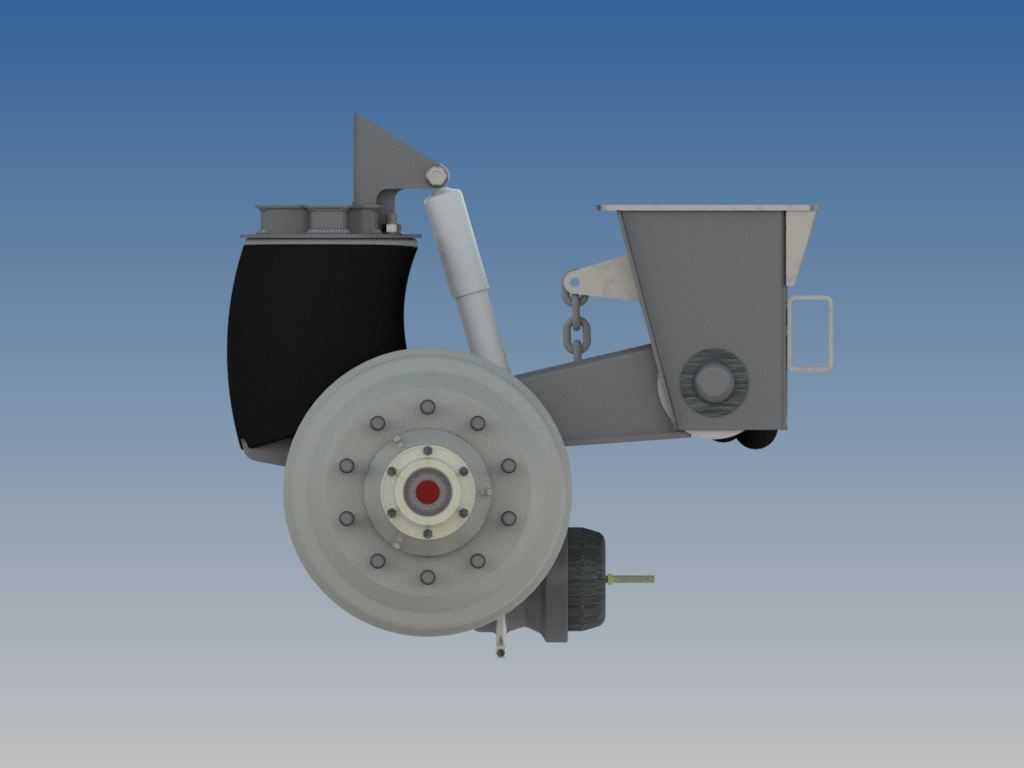

从功能实现逻辑来看，空气弹簧作为主弹性元件替代传统钢板弹簧，能够根据载荷变化动态调整气囊内部气压，不管是满载状态下的乘员/货物重量承载，还是空载行驶时的车身高度保持，都能将悬架偏频控制在人体乘坐舒适的区间内，大幅降低路面颠簸向车架传递的振动幅值。而提升轴的配置设计，主要针对车辆空载或轻载行驶场景，通过集成在构架上的提升气囊作动，将中间轴的车轮完全抬离地面，既可以减少不必要的轮胎滚动磨损，降低整车行驶阻力，也能在重载工况下将轴荷合理分配到各驱动、承载轴上，满足道路运输法规对轴荷限值的要求。

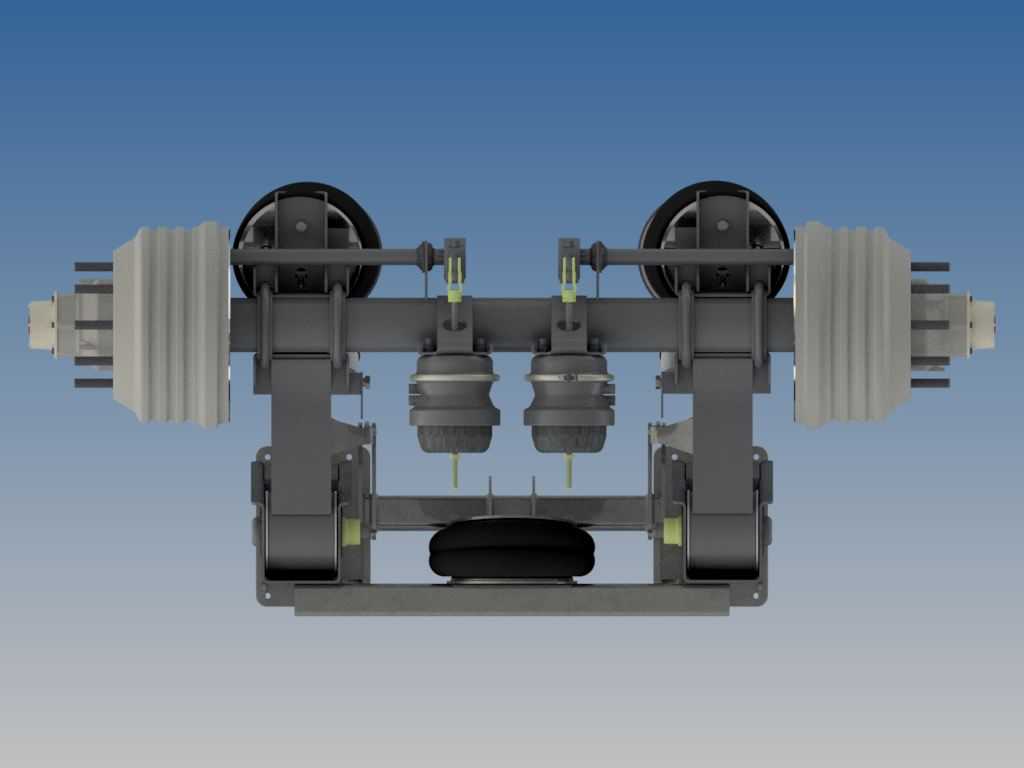

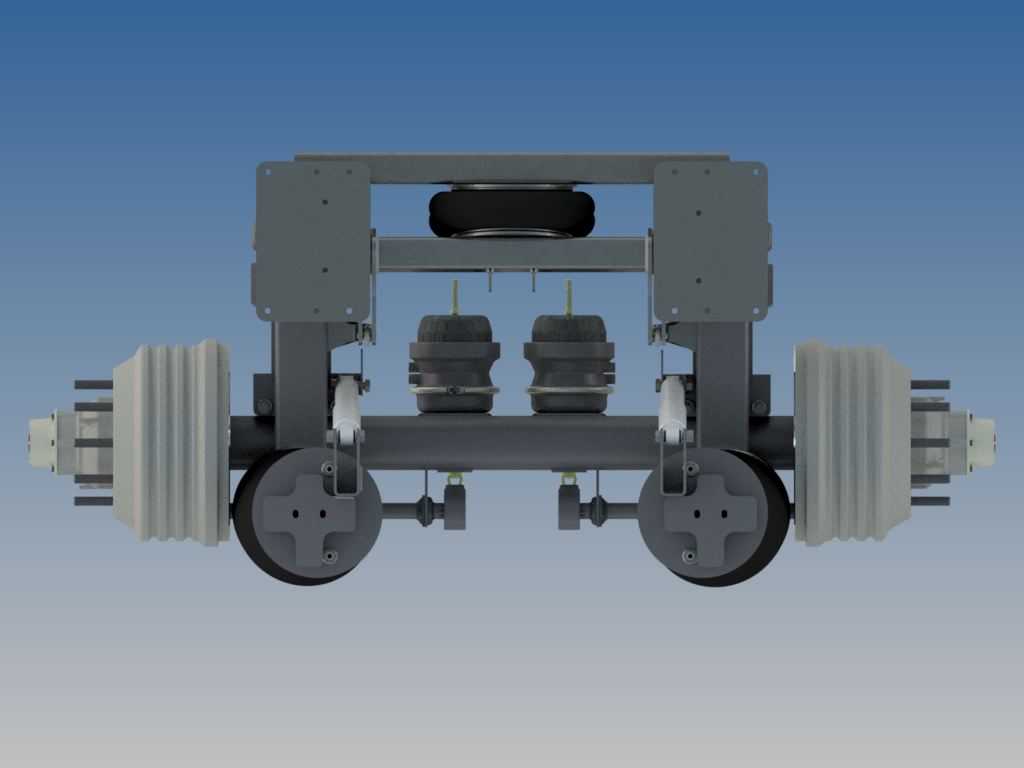

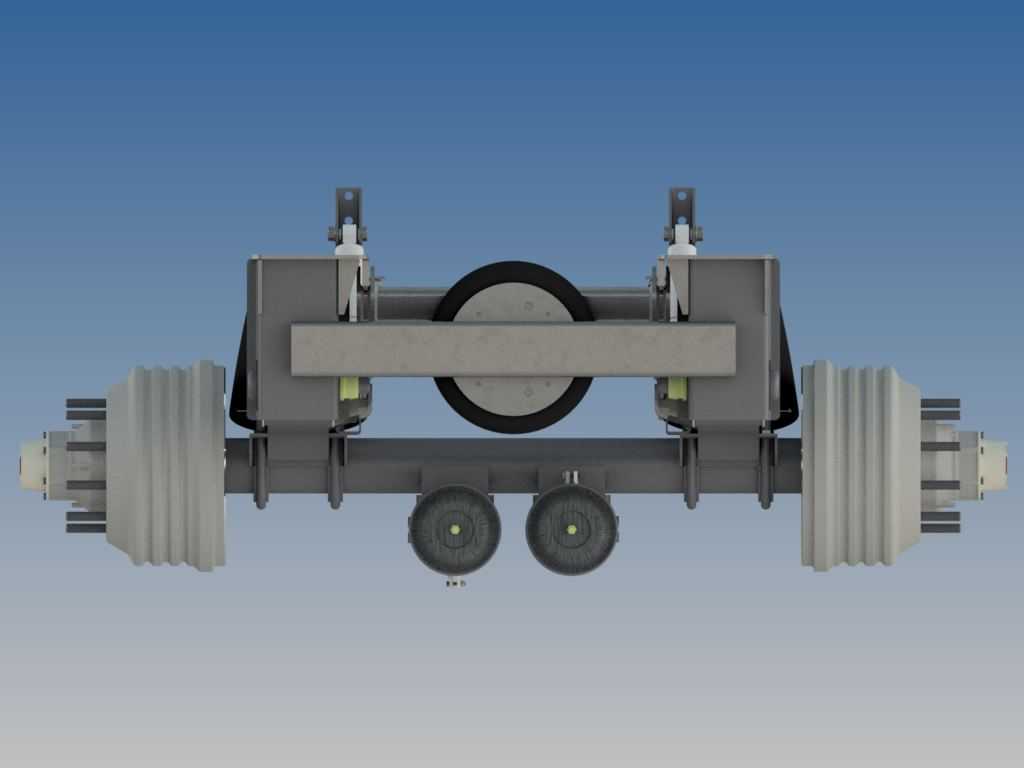

实际结构布局上，两侧的轴端集成了轮毂单元与制动接口，轮端的安装法兰尺寸完全匹配主流商用车的轮辋定位参数，轴承座的同轴度公差严格控制在0.02mm以内，避免高速行驶时出现轮端摆振问题。构架上预留的空气弹簧安装座、减震器连接吊耳以及推力杆铰接点，全部采用模块化设计思路，不同轴距、不同载荷等级的同平台车型，仅需要调整对应杆件的长度与气囊规格，就能快速适配新的底盘布置需求，大幅缩短整车开发的结构验证周期。

设计过程中，需要重点考虑的安装边界还包括车架连接接口的位置精度，整套机构通过四点铰接的方式与车架纵梁连接，纵向推力杆负责传递车辆行驶时的牵引力与制动力，横向推力杆则限制车桥相对车架的横向位移，所有铰接点都采用免维护橡胶衬套，既可以过滤行驶过程中的高频振动，也能减少后期运维的润滑保养工作量。空气弹簧的进出气接口、高度阀的安装支架都在构架上做了集成化布置，避免底盘管路走线时与周边运动部件发生干涉，在悬架上下跳至极限行程时，所有管路、杆件的运动间隙都预留了20mm以上的安全距离，防止车辆极限颠簸时出现部件磕碰损坏。

从应用场景适配性来看，这套结构不仅适用于长途公路客运车辆的后悬架布置，也可以直接移植到中置轴货运挂车、机场摆渡车以及城市低地板公交的底盘系统中，19英寸的底盘高度设定，既满足了客车舱内地板高度的设计要求，也给底盘下方的电池组、储气筒、线束走线预留了充足的布置空间。提升轴的作动逻辑可以直接接入整车ECU控制系统，根据车辆实时载荷、行驶车速自动判断是否需要提升车轴，不需要驾驶员手动操作，降低了人为操作失误带来的部件损坏风险。

结构细节上，轴端的制动接口可以兼容盘式制动与鼓式制动两种配置方案，用户可以根据自身的使用场景、成本预算灵活选择，构架上的各类安装孔位全部采用数控加工一次成型，孔位位置公差控制在±0.1mm以内，确保现场装配时不需要额外修配就能完成所有部件的组装。空气弹簧的选型匹配经过多轮平顺性仿真验证，在不同载荷下的弹簧刚度曲线都经过线性化调校，不会出现空载时悬架过硬、满载时悬架撞限位的问题，减震器的阻尼力参数也和空气弹簧刚度做了匹配调校，能够快速衰减路面冲击带来的悬架余振，提升车辆行驶的稳定性与乘坐舒适性。
