在乘用车辆与轻型商用车辆的前桥制动系统布局中,这类端盖部件承担着多重核心作用,它既是制动腔体的密封防护构件,也是制动执行机构与驱动电机之间的定位连接载体,直接决定了制动单元的装配精度与运行稳定性。从实际装车场景来看,该部件安装于前转向节的制动卡钳侧方,外侧对接制动钳的活塞腔,内侧通过止口定位与驻车驱动或制动辅助电机的输出端配合,既要隔绝行车过程中泥水、沙尘对制动腔内部精密配合面的侵入,也要承受制动过程中液压反力带来的结构载荷,同时还要为电机提供足够的安装刚性,避免制动动作时出现连接位形变导致的传动间隙偏差。

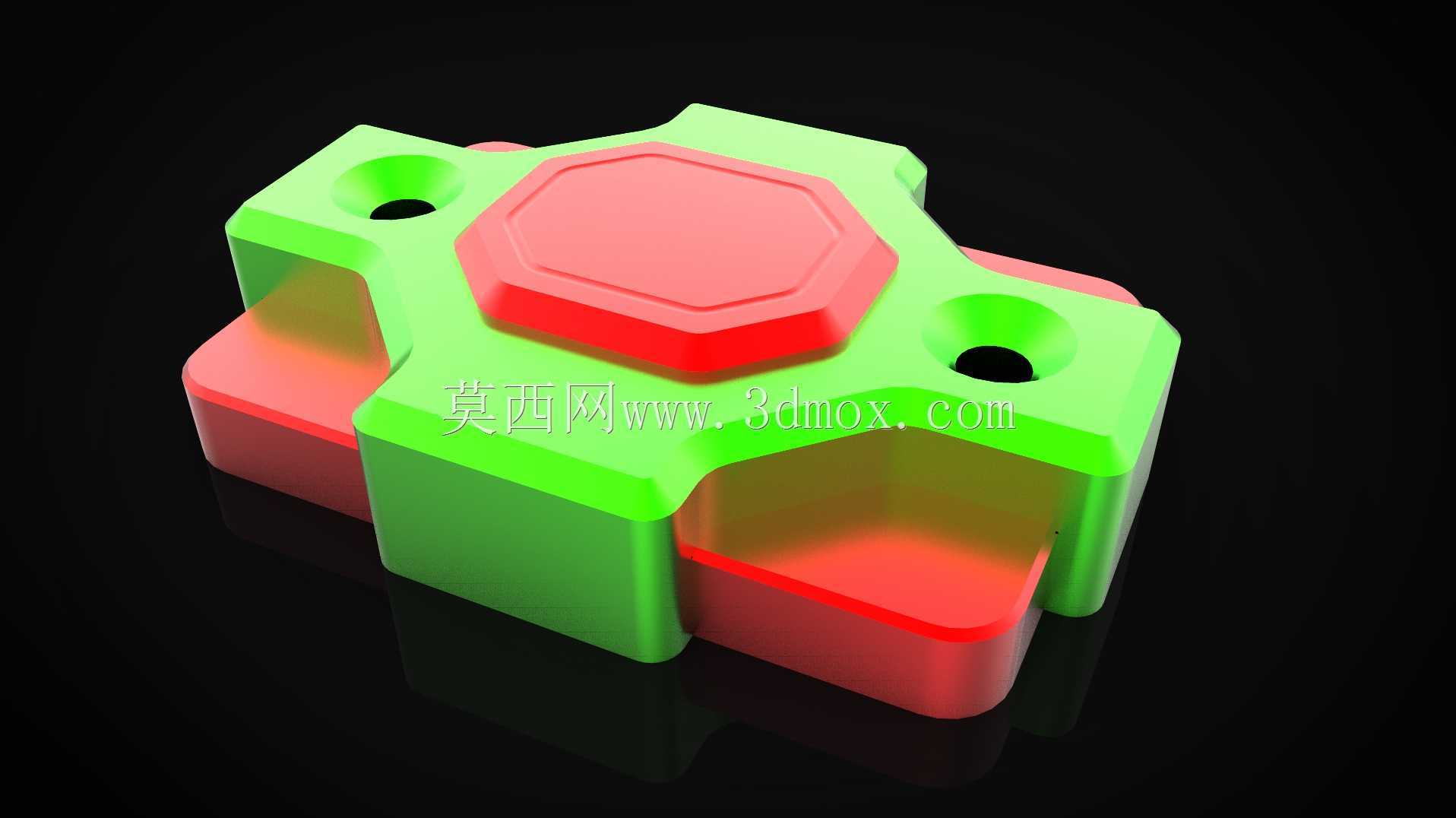

设计层面上,该部件采用了对称式的双耳安装布局,两个带沉孔的安装耳分别向两侧延伸,安装孔的中心距严格匹配前制动卡钳的预装位孔距,沉孔深度经过精确计算,保证装配螺栓拧紧后端面不突出于部件安装平面,避免与周边转向拉杆、轮毂防尘罩产生运动干涉。中间的八边形凸台并非装饰性结构,而是对应制动腔内部活塞的限位止口,八边形的棱边结构可以在活塞回位动作时提供周向防转限位,避免活塞在往复运动中出现偏转导致的制动片偏磨问题。部件的高低差结构经过空间校核,下部的让位槽刚好避开轮毂轴承的外圈凸起位,保证装配后部件与轮毂旋转部件之间保留足够的安全间隙,不会出现行车过程中的剐蹭异响。

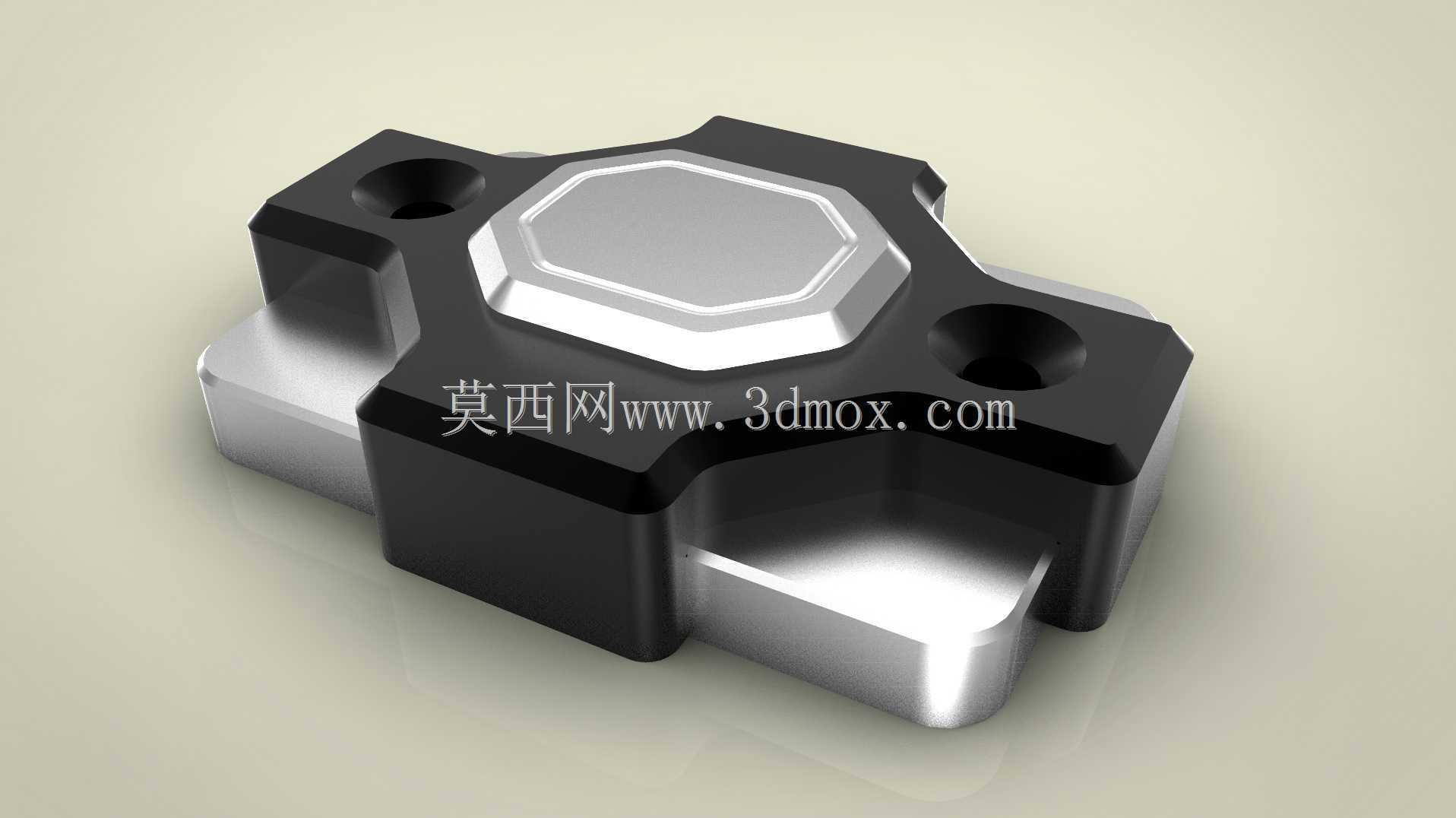

材质选择上该类部件通常采用压铸铝合金成型,兼顾结构强度与轻量化需求,表面黑色区域做硬质阳极氧化处理,提升耐石击与耐腐蚀性能,金属裸露的配合面做精铣加工,保证平面度与粗糙度满足密封要求,装配时配合面会涂覆薄层密封胶,无需额外加装密封垫片即可满足IP67级的防护要求。从建模逻辑来看,该模型的基准选择以中间八边形凸台的中心轴线为第一基准,两个安装孔的中心连线为第二基准,所有配合面的形位公差都围绕这两个基准标注,安装耳的过渡位置做了大圆角处理,避免压铸成型时出现应力集中导致的开裂问题,同时也能降低行车过程中应力交变带来的疲劳失效风险。在实际的制动系统匹配中,该端盖的轴向尺寸直接决定了电机输出轴与制动活塞推杆的配合行程,尺寸链计算时需要预留0.1到0.15毫米的轴向间隙,避免温度升高后部件热胀导致的推杆卡滞,影响制动回位性能。
