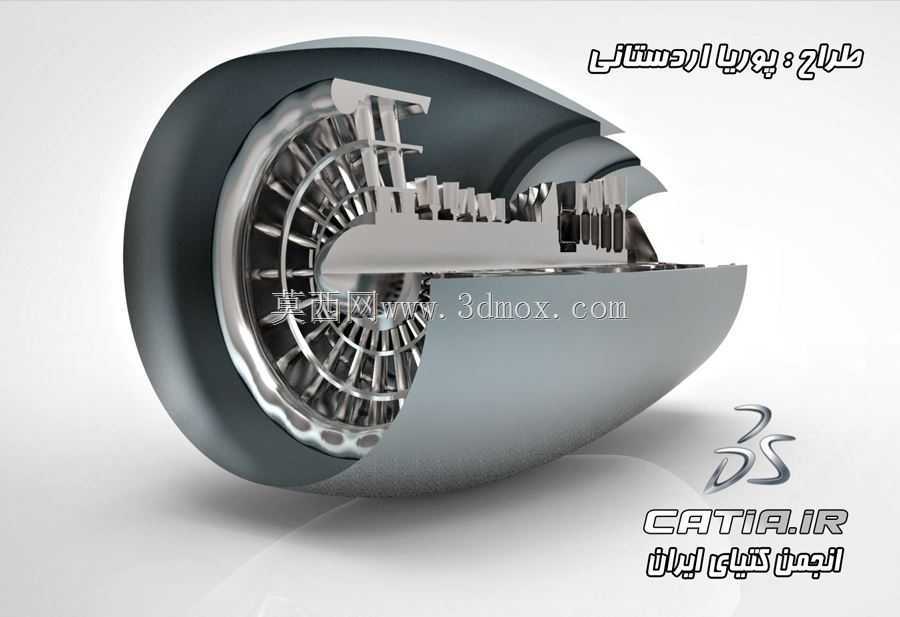

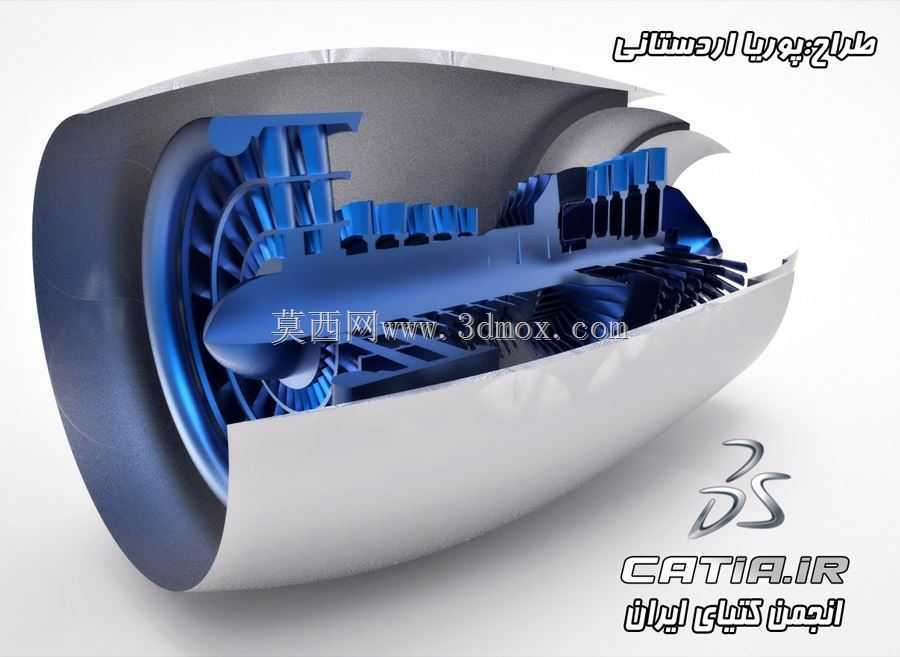

半剖结构涡轮风扇三维设计模型

这款涡轮风扇的结构设计，核心围绕大流量压缩送风的工况需求展开，半剖展示的结构能清晰看到从进气端到排气端的完整流道布局，在航空推进、工业通风、大型设备散热等场景中，这类结构的风扇都有广泛应用。从实际功能来看，该结构通过多级叶轮的逐级加压，能够在有限的径向尺寸内实现较高的风压输出，相比普通轴流风扇，其气流压缩效率更高，出口气流的均匀性也更优，适合对送风压力、流量稳定性有明确要求的配套场景。设计过程中，首先需要匹配安装边界的尺寸约束，进气端的唇口弧度做了流线型优化，能够降低进气紊流带来的能量损耗，外壳的型线顺着气流流向逐步收敛，避免流道突变产生的局部阻力损失。内部的叶片排布经过了流场匹配，每一级静叶与动叶的角度配合都经过反复校核，确保气流在逐级加压过程中不会出现明显的脱流、涡流问题，既提升了能量转换效率，也能降低运行过程中的气动噪音。从安装适配的角度，该模型的外壳连接位做了标准化的法兰结构预留，能够直接对接配套的进气管道与排气段，内部转子的支撑位预留了轴承安装空间，可匹配常规规格的滚动轴承实现转子的稳定支撑，轴向与径向的安装尺寸都做了边界约束，能够适配多数同功率等级动力段的安装空间要求。在结构细节上，叶片的根部做了圆弧过渡处理，能够降低运行过程中的应力集中，提升长期高速运转下的结构强度，轮毂的型线顺着流道方向做了锥度调整，引导气流平滑进入各级叶道，避免轮毂区域的气流滞止带来的效率损失。这类涡轮风扇在实际应用中，既可以作为航空涡扇发动机的核心风扇段参考结构，也可以经过参数调整后应用在工业隧道通风、大型设备强制风冷、高风压送风系统等场景，其结构设计逻辑兼顾了气动效率与结构可靠性，建模过程中完整还原了内部流道与叶片的配合关系，能够为同类产品的结构设计、流场仿真分析提供准确的三维参考，也可用于教学演示中讲解涡轮类流体机械的工作原理与结构组成。
