卡普兰式水轮机涡轮三维结构设计模型

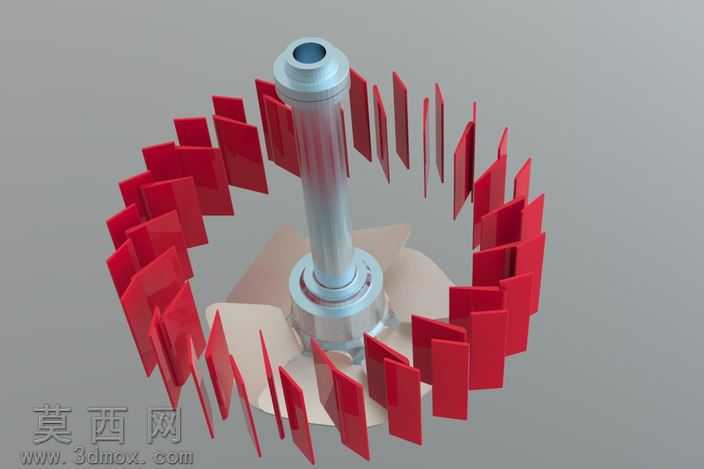

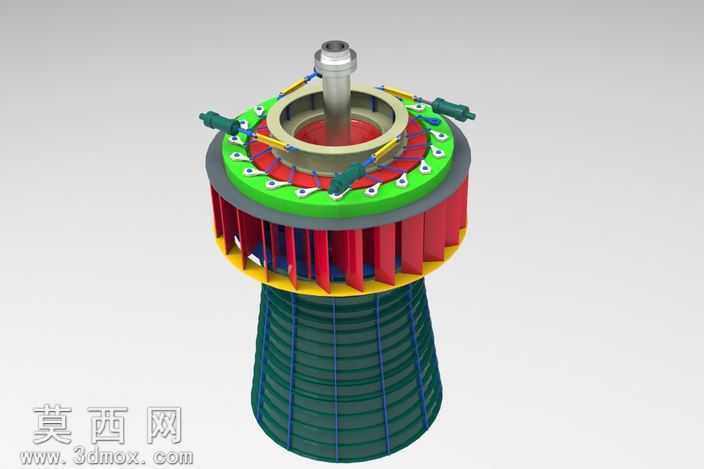

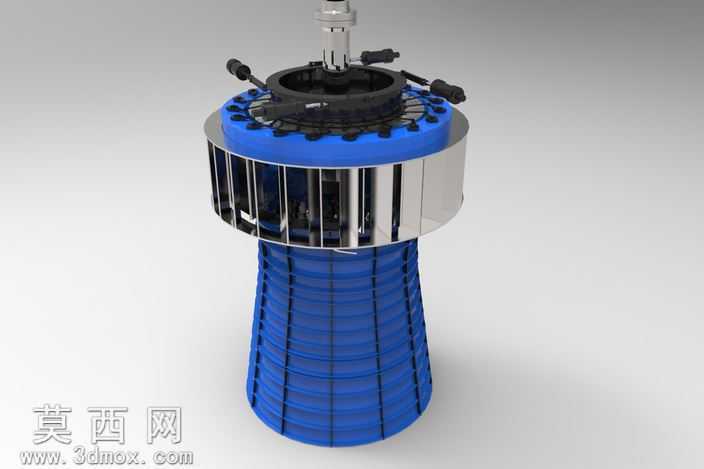

本模型为卡普兰式水轮机涡轮的完整三维设计成果，建模过程严格遵循轴流转桨式水轮机的结构设计规范，首先通过参数化草绘确定转轮室、导叶机构、转轮体、桨叶调节机构的核心基准面与装配定位关系，对各部件的配合公差预留了合理的装配间隙，保证虚拟装配过程中无干涉问题。建模阶段针对卡普兰涡轮的核心功能部件做了精细化还原：上部的控制头部分还原了桨叶调节的操作机构接口，周向均匀布置的控制连杆与外部伺服执行结构的连接位做了结构简化但保留了核心装配特征；导叶段采用金属镀铬材质渲染，还原了真机导叶机构的金属光泽与耐磨防护特性，每一片导叶的安装角度、转轴位置都严格按照水力设计的最优入流角度设置，保证过流面的流线连续性。下部的转轮段采用醒目的工业蓝色哑光材质区分，既还原了真机转轮室的防腐涂层外观，也清晰展现了锥形流道的收缩结构，周向布置的桨叶安装位预留了转动调节的活动空间，桨叶的翼型截面采用符合水动力学特性的高升力翼型曲线放样生成，保证过流时的能量转换效率。渲染阶段采用工作室均匀布光，通过金属材质的环境反射、蓝色涂层的漫反射参数调整，清晰区分不同部件的材质属性：上部操作机构的黑色工程塑料部件、金属镀铬的导叶外圈、蓝色防腐涂层的转轮室、银色金属质感的内部支撑结构，各部件材质边界清晰，结构层次分明。设计过程中重点还原了卡普兰涡轮的转桨式调节特征，区别于定桨式轴流水轮机，模型保留了桨叶角度随工况调节的结构空间，上部的控制头与下部桨叶的传动连接路径做了可视化的结构表达，能够直观展示该类型水轮机可通过同时调节导叶开度与桨叶角度，适配不同水头、流量工况的核心结构优势。整体模型装配层级清晰，各部件可单独拆分查看内部结构，既可以用于水力机械的结构教学演示，也可作为同类型水轮机改型设计的参考基础模型，完整展现了卡普兰式水轮机涡轮从外部壳体到内部调节机构的全结构特征。
