液压驱动蝶阀结构三维设计

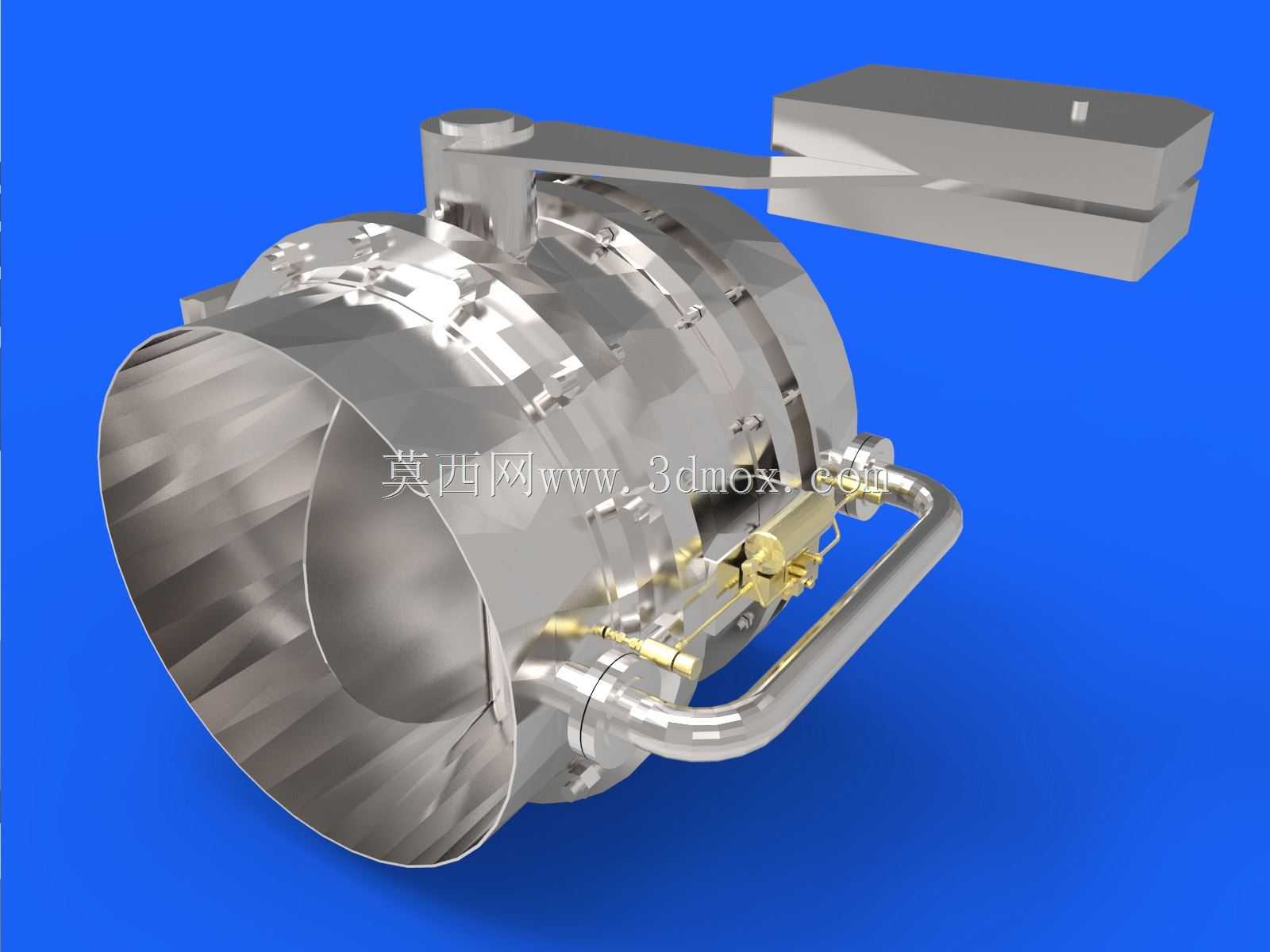

　　这款液压驱动蝶阀的结构设计，首先要考虑的是中低压工业流体管路的实际工况适配，常见于给排水、暖通循环、化工介质输送这类需要大口径通流、快速启闭的管路场景，相比同口径闸阀、截止阀，蝶阀的结构长度更短，安装占用的轴向空间更小，尤其适合管廊排布紧凑、安装操作空间受限的现场。从结构组成来看，阀体采用对夹式连接的适配结构，通流内壁做了圆弧过渡处理，蝶板密封面的偏心角度经过反复校核，启闭过程中密封副的摩擦行程被压缩到最短，既能降低启闭扭矩，也能减少密封件的磨损量，延长整阀的免维护周期。上部的液压执行机构采用摆臂式力矩传递结构，配套的配重块设计是为了在液压系统失压时，依靠配重重力实现蝶板的快速复位关断，避免管路介质倒流引发的系统故障，

　　执行机构与阀杆的连接采用方榫配合止动销的结构，消除了传动间隙，阀位切换的响应延迟控制在极小范围内。侧面布置的液压管路采用硬管加管接头的布局，管路走向沿着阀体外侧的加强筋排布，既避免了管路突出阀体轮廓过多，也能利用阀体本身的结构强度保护液压管路，减少现场安装、运维过程中管路被磕碰损坏的概率。设计过程中首先确定的是通径对应的安装边界，法兰连接的螺栓孔位完全匹配对应压力等级的管路法兰标准，阀体两端的密封面粗糙度、平面度公差都按照通用管路法兰的密封要求设定，不需要额外加工过渡连接件就能直接装到现有管路上。阀杆的密封采用多层填料组合结构，靠近介质侧的填料耐受对应介质的腐蚀，外侧的填料承担动密封作用，填料压盖的调节螺栓预留了足够的压紧行程，

　　现场运维时不需要拆解阀体就能完成填料的压紧更换。蝶板的流线型曲面设计是经过流场仿真校核的，全开状态下蝶板对介质的流阻系数远低于普通平板式蝶板，介质通过阀腔时的紊流区域更小，既能降低管路的压损，也能减少介质中固体颗粒对蝶板表面的冲刷磨损。液压执行机构的行程限位做了双重设计，除了液压回路内部的行程限位，外部还设置了可调的机械限位块，安装调试时可以根据现场需要的阀位开度调整限位位置，避免执行机构过行程损坏内部密封件。整体结构的重量分布经过平衡校核，安装到垂直管段或者水平管段时都不会出现额外的偏载力矩，对管路支吊架的载荷要求和同口径普通蝶阀保持一致，不需要额外加强管路支撑。在细节设计上，阀体外部的加强筋布置兼顾了刚性和轻量化要求，

　　筋板的位置对应阀杆轴承座、法兰连接螺栓孔的受力位置，承压时阀体的变形量控制在密封件允许的补偿范围内，不会因为阀体变形导致密封泄漏。执行机构的配重块位置可以根据实际工作压力调整，不同压差工况下通过改变配重的力臂长度，就能调整关断力矩的大小，适配不同的管路压力等级，不需要更换整套执行机构。
