轨道移动式小型龙门起重吊架设计

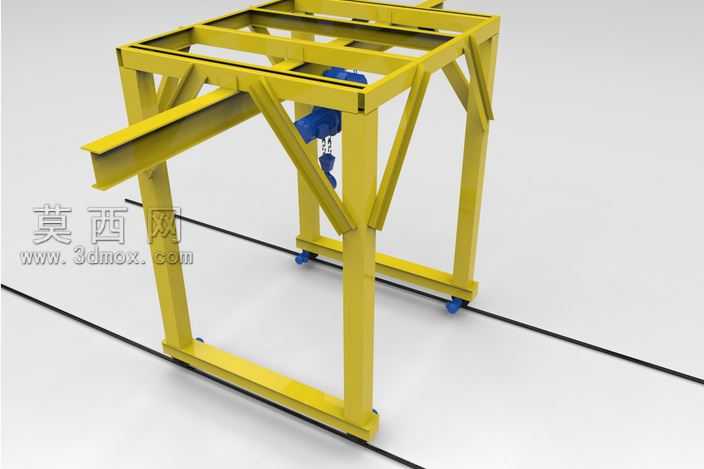

本作品为轨道移动式小型龙门起重吊架的三维设计成果，建模过程中严格遵循起重设备的结构力学规范，先通过草图绘制完成整体框架的轮廓定位，依次搭建底部行走梁、竖向支撑立柱、顶部承载主梁的三维结构，对各连接节点处的斜向加强筋做了精准的尺寸匹配，保证框架整体的抗扭、抗弯性能符合小型吊装作业的载荷要求。模型对行走轮组、电动葫芦挂载位做了细节还原，底部行走轮适配预设的轨道结构，轮体与轨道的配合间隙经过参数化调整，保证移动过程的顺畅性，电动葫芦的挂载位设置在主梁的滑动槽内，可沿主梁长度方向调整吊装位置，覆盖更大的作业范围。材质渲染阶段，主体框架采用醒目的工业黄色漆面材质，还原起重设备的标准安全配色，漆面添加了细微的磨砂质感，模拟真实工业涂装的表面效果，行走轮采用深蓝色工程塑料材质，电动葫芦部分做了金属漆面与传动部件的分色处理，吊钩、钢丝绳等部件分别赋予对应的金属材质，提升模型的真实感。结构设计上采用对称式框架布局，四根竖向立柱分别连接底部行走梁与顶部主梁，每根立柱与主梁、底梁的连接处都设置了三角形斜撑，分散吊装作业时的集中载荷，避免框架出现应力变形，底部两根平行行走梁的间距经过合理规划，保证设备沿轨道行走时的稳定性，不会出现侧倾风险。设计思路围绕小型车间内的定点物料转运需求展开，整体结构紧凑，无需复杂的安装基础，依托预设轨道即可完成固定路线内的重物吊装转运，适配小吨位的物料搬运场景，各部件的建模精度满足后续生产加工的图纸导出要求，可直接用于指导该型小型龙门吊架的生产制造。
