仿生花瓣形多旋翼飞行器旋翼总成结构

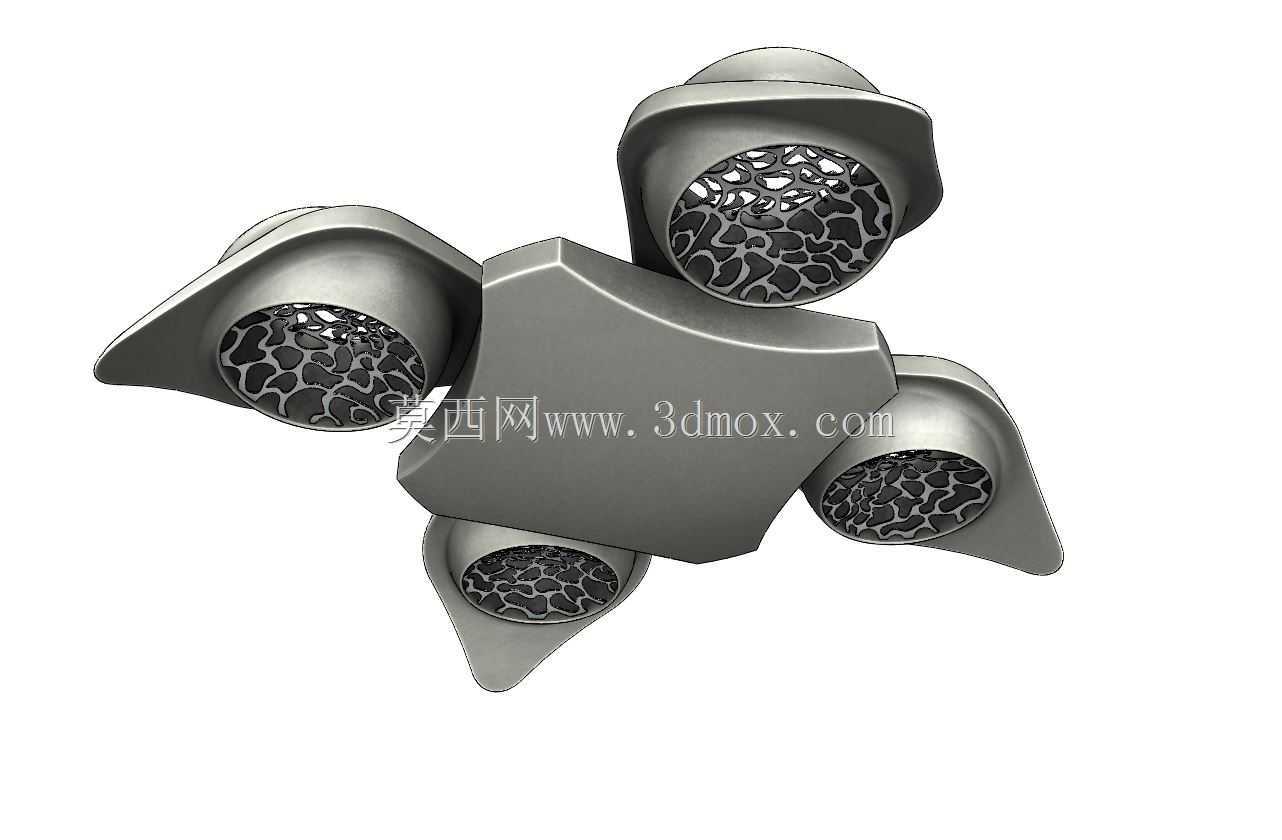

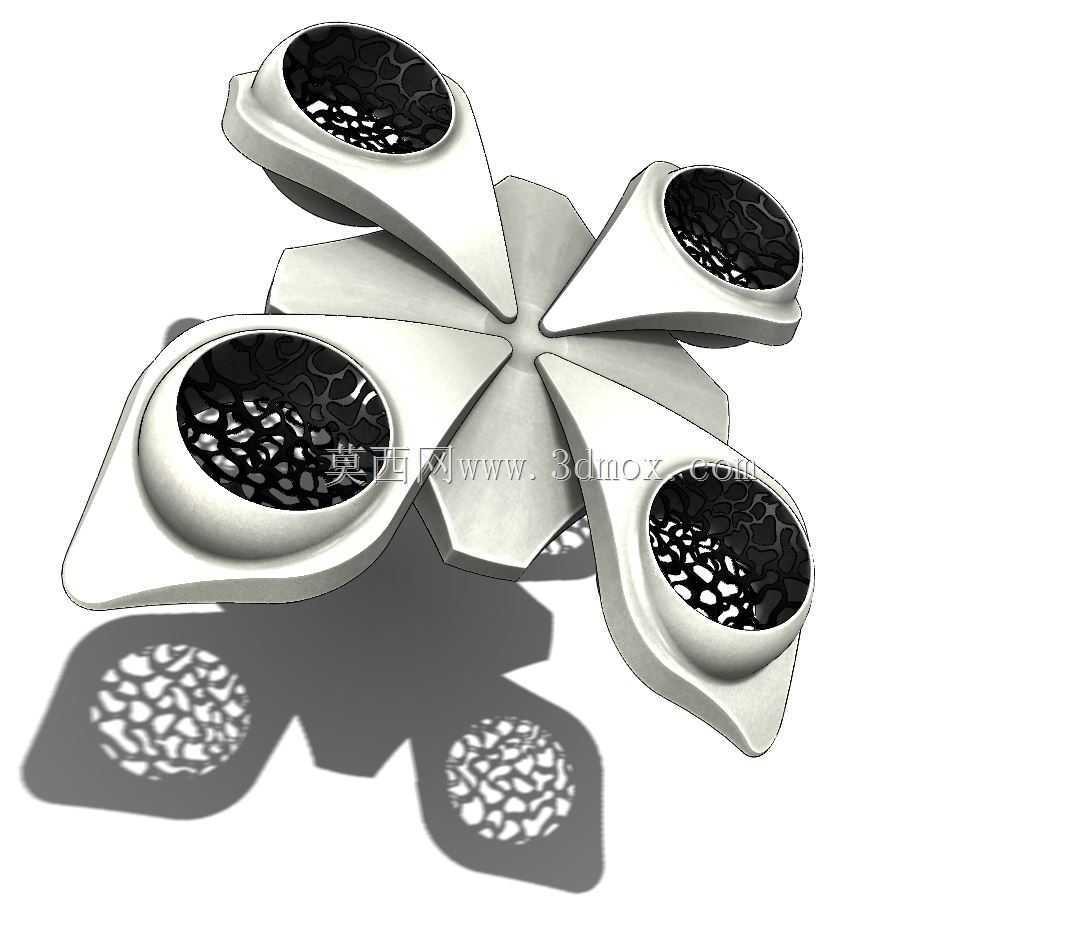

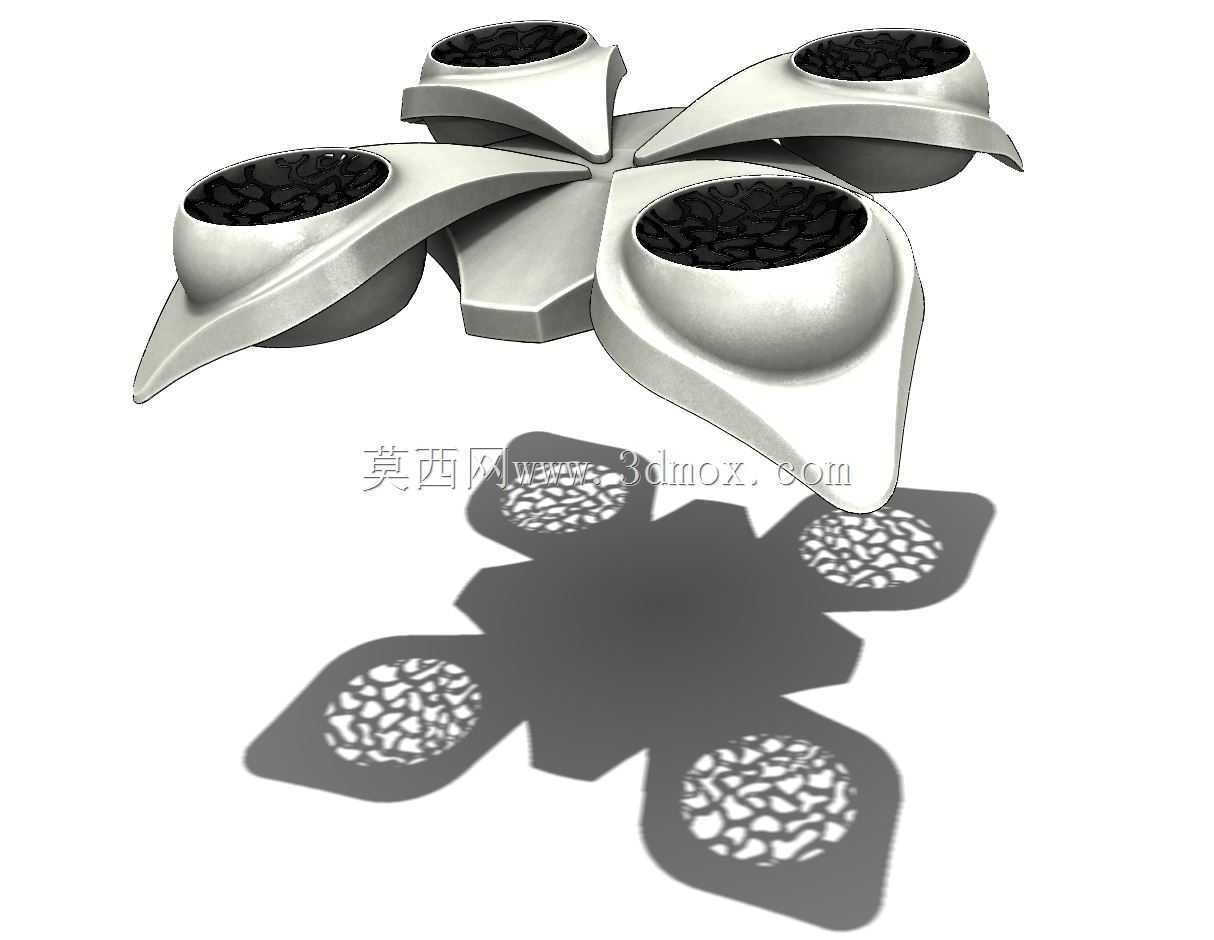

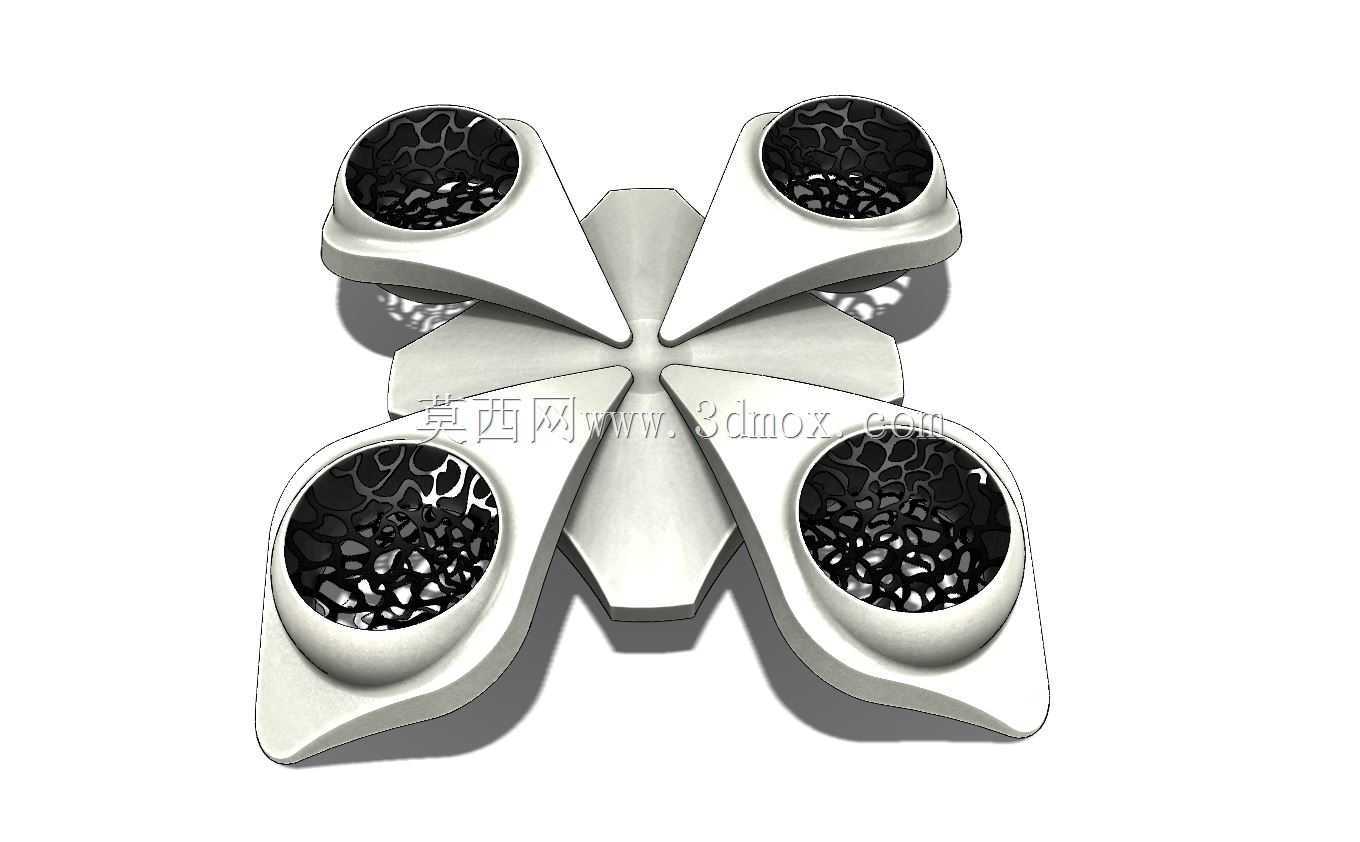

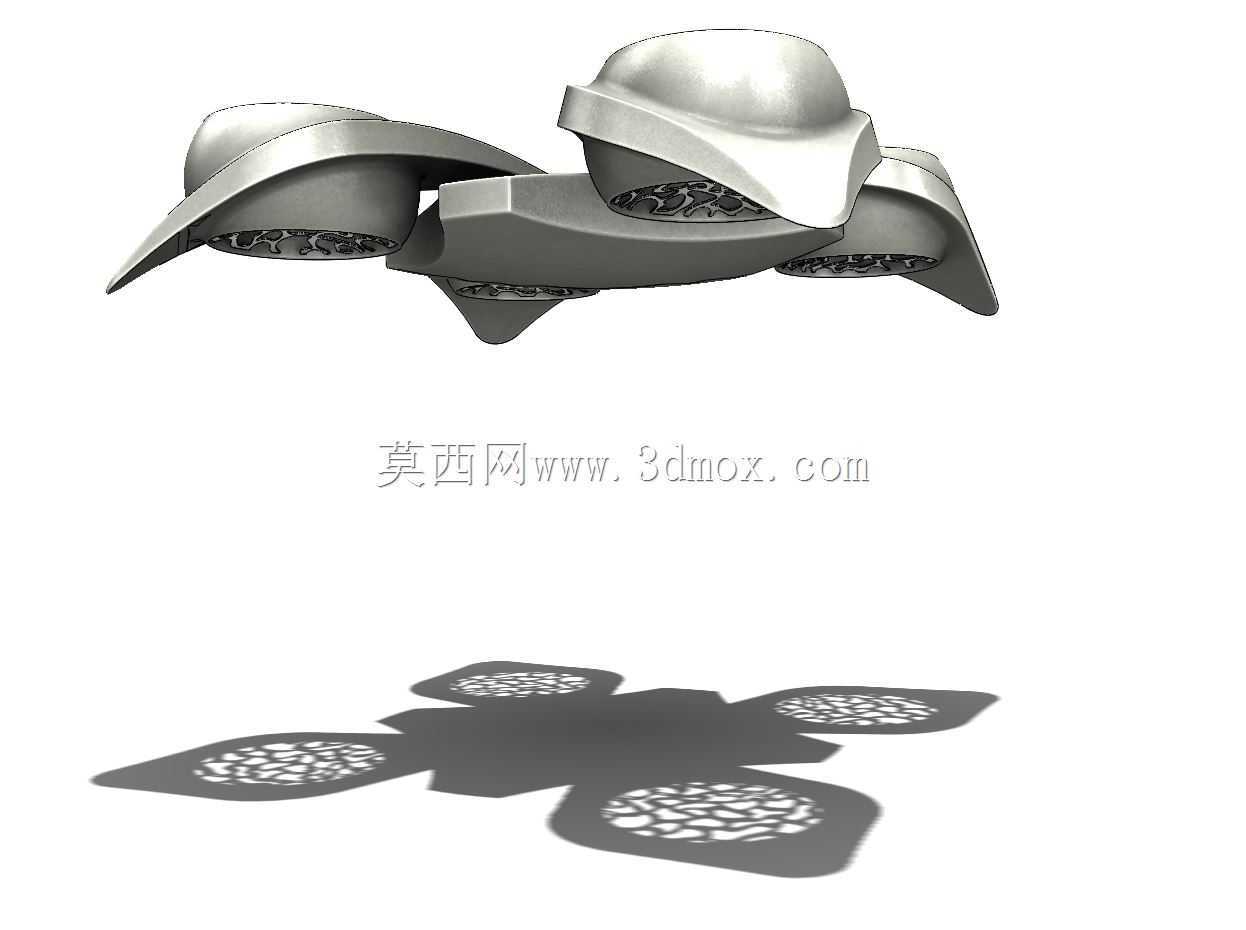

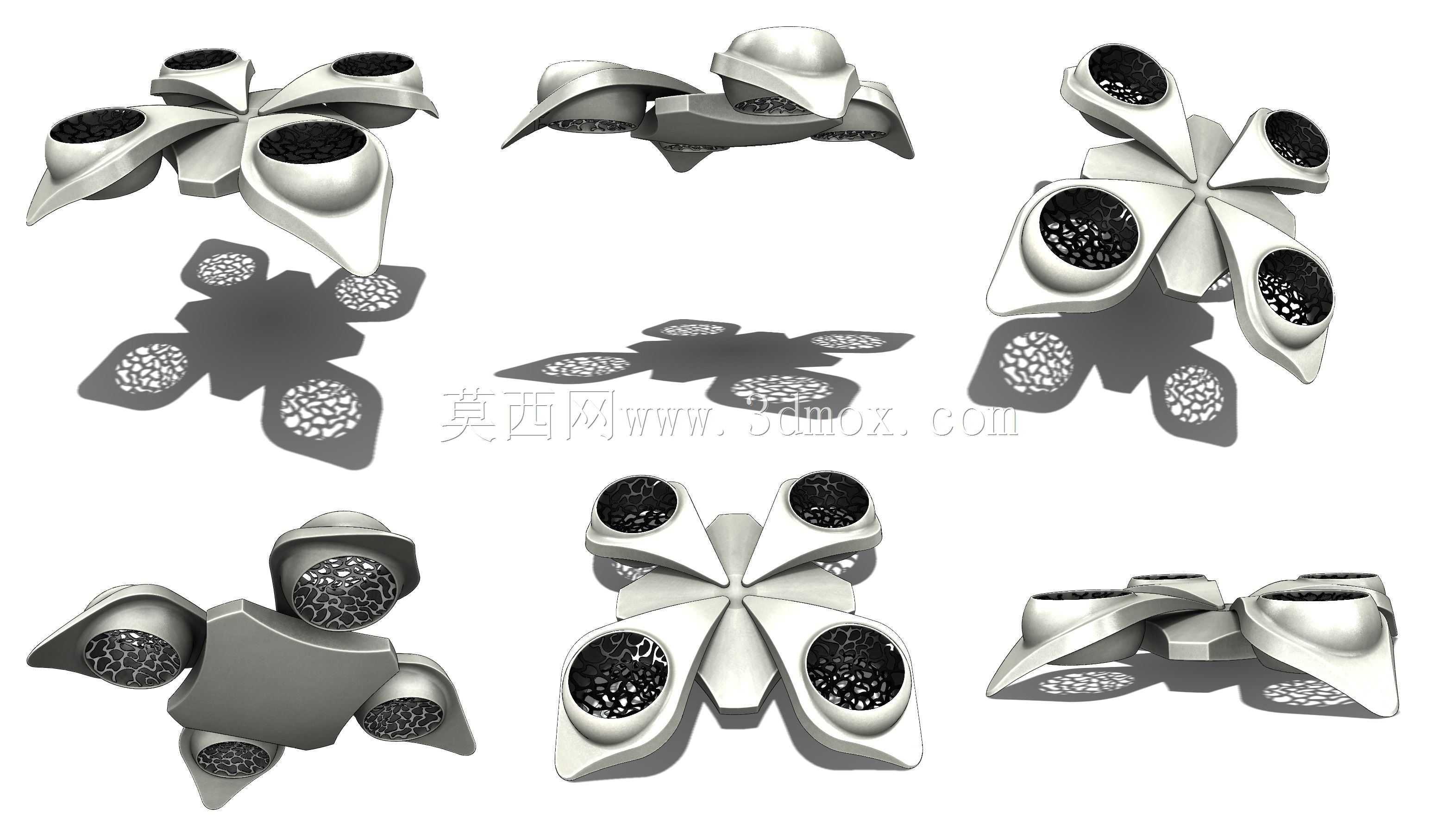

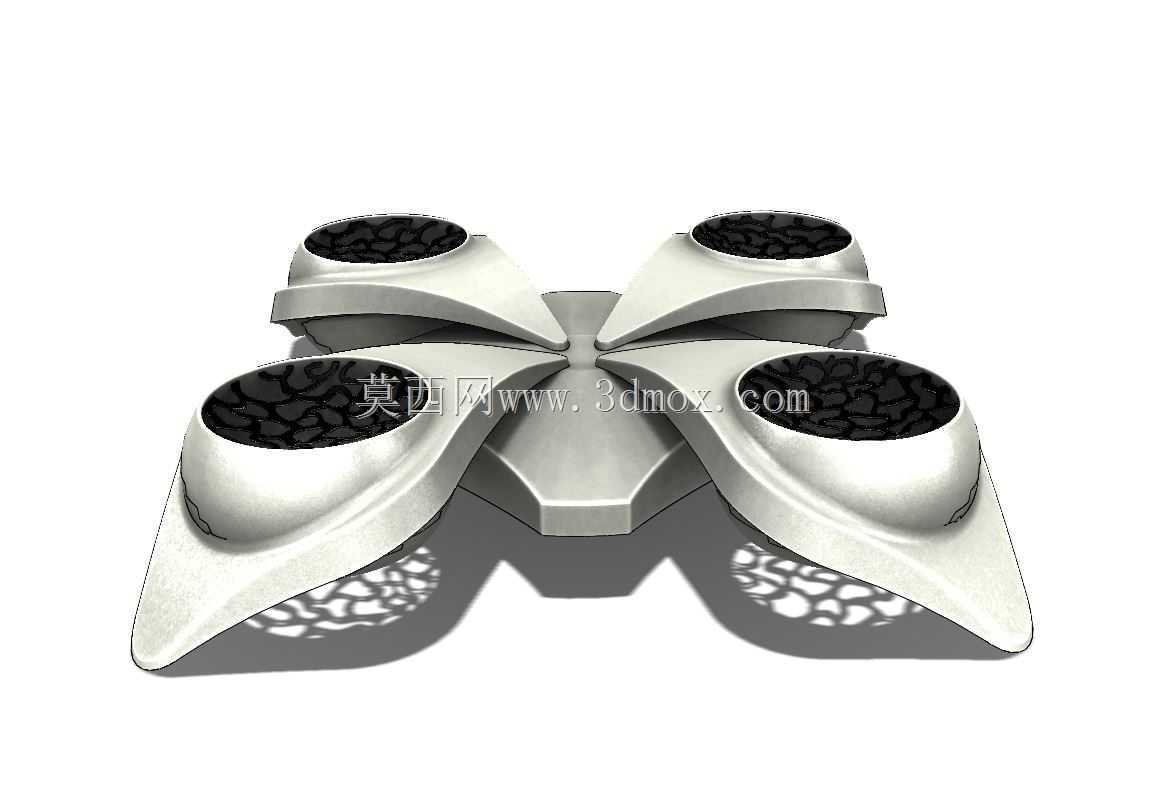

该结构为多旋翼飞行器的旋翼端集成承载部件，整体采用仿生花瓣的对称布局设计，单组总成围绕中心安装座均匀布置四组动力承载位，每个承载位对应一组旋翼动力单元的安装接口，可适配小轴距穿越机或室内航拍无人机的动力配置需求。从实际应用场景来看，这类结构主要面向低空近距作业的小型无人机，可用于室内环境巡检、狭小空间航拍、轻载荷物料投送等场景，相比常规直臂式旋翼机架，花瓣式的曲面外轮廓能降低机架与障碍物剐蹭时的冲击力，曲面过渡的臂身不会出现尖锐棱角，在人员密集的室内场景作业时可降低碰撞带来的安全风险。

设计过程中优先考虑了空气动力特性的优化，每个臂身从中心安装座向外延伸的过程中采用渐变曲面造型，上表面做弧面抬升、下表面做平滑收窄，模拟翼型的截面特征，在旋翼高速旋转带来的下洗气流作用下，臂身自身可产生一定的附加升力，抵消部分机架自重带来的载荷损耗。臂身末端的动力安装座做了下沉式设计，让电机安装面低于臂身上表面1.2mm，既可以给电机底部的走线预留隐藏空间，避免线缆外露干扰气流，也能降低整机的重心高度，提升飞行过程中的姿态稳定性。

结构的镂空区域集中在臂身下半部分与中心座的连接过渡段，采用类蜂窝的不规则网孔结构，在保证整体结构刚度的前提下最大化去除冗余材料，经受力仿真验证，该镂空方案相比同尺寸实心臂身可降低37%的结构重量，同时网孔结构可打散旋翼下洗气流经过臂身时产生的紊流，降低飞行过程中的气动噪音，这也是该结构针对低噪音作业场景做的针对性优化。安装边界方面，中心安装座预留了标准的飞控安装孔位，孔距适配25.5mm×25.5mm的通用微型飞控安装尺寸，中心预留直径8mm的走线通孔，可容纳电源、信号线缆的集中穿过；臂身末端的电机安装孔位适配16mm孔距的微型无刷电机，安装座边缘做了1mm的凸台限位，可快速定位电机安装位置，减少装配时的对位调整时间。

结构的分体拼接设计也做了对应的定位考量，上下壳体的拼接面采用止口结构，拼接间隙控制在0.1mm以内，既可以保证粘接或螺丝紧固后的装配精度，也能避免拼接缝隙产生额外的气动阻力。每个臂身的曲面弧度经过多次迭代调整，确保相邻旋翼的转动平面不会出现重叠，同时臂身末端的外扩角度让旋翼转动时的气流不会直接冲刷相邻臂身，进一步降低气动干扰带来的动力损耗。针对日常使用中的磕碰场景，臂身最外侧的边缘做了2mm的加厚处理，采用圆弧过渡，即使发生轻微碰撞也不会出现结构断裂，提升部件的耐用性。
