涵道式垂直起降无人飞行器结构设计

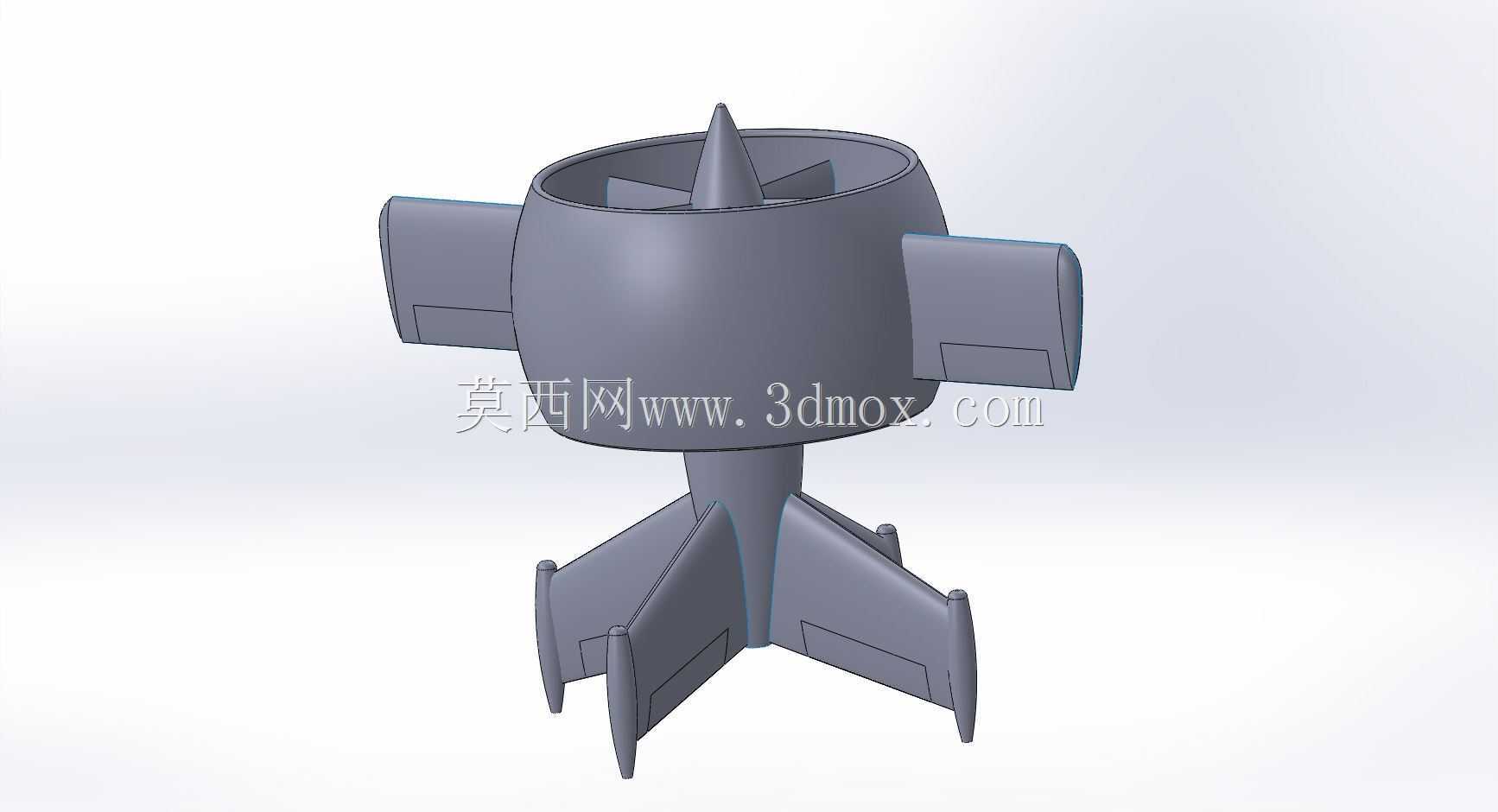

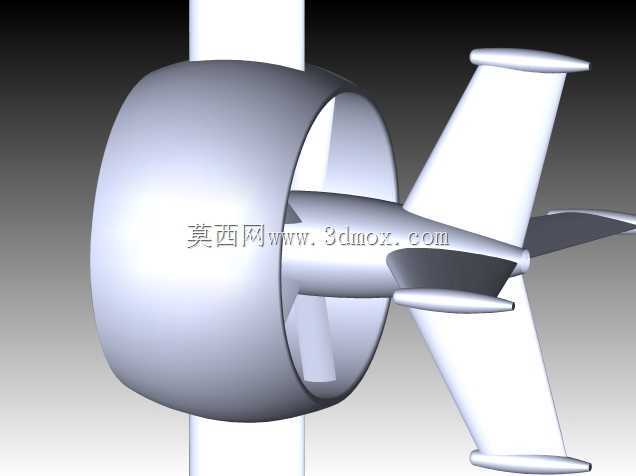

这款涵道构型的垂直起降无人飞行器，核心应用场景集中在城市楼宇间低空巡检、复杂地形小范围侦察、应急场景下的近距物资投送领域，相较于常规多旋翼无人机，其涵道包裹式的动力结构能大幅降低旋翼剐蹭障碍物的风险，在街巷、丛林、建筑内部等狭窄空间作业时的适配性更强。从功能特性来看，该设计采用单涵道动力作为核心升力来源，涵道内部集成的旋翼在运转时，涵道唇口能产生附加气动升力，同等旋翼尺寸下升力效率比开放式旋翼提升15%到20%，同时涵道壁可以阻隔旋翼高速旋转产生的气动噪音，作业时的声隐效果更好，适合对噪音管控有要求的应用场景。机身两侧设置的短翼结构，在飞行器前飞状态下能提供部分升力，降低涵道动力的输出负荷，提升前飞时的续航表现，同时短翼内部可预留载荷安装空间，用来搭载小型摄像模组、传感设备或者轻量化投送载荷，不需要额外在机身外部加装挂载结构，能减少整机的气动阻力。尾部采用多片式对称尾翼布局，四片尾翼沿涵道轴线均匀分布，每片尾翼后缘预留了操纵舵面的安装位置，飞行过程中通过调整不同舵面的偏转角度，可实现飞行器的俯仰、偏航、滚转姿态控制，相较于常规多旋翼通过改变不同旋翼转速来调整姿态的方式，这种舵面控制的姿态响应精度更高，在悬停作业时的机身稳定性更优，能为机载传感设备提供更平稳的工作平台。从设计思路层面，整机采用一体化流线型机身设计，涵道本体与机身尾部过渡段做了连续曲面处理，能减少气流在机身表面的分离，降低飞行时的压差阻力；机身上部的锥形整流罩，可对进入涵道的气流进行预整流，减少旋翼进气端的气流紊流，提升动力系统的工作稳定性，避免紊流导致的旋翼振动问题。关于安装边界与尺寸适配，该设计的最大外廓尺寸由两侧短翼与尾部尾翼的端点共同决定，整机最大宽度与涵道直径的比例控制在1.4:1，既保证了短翼的气动效率，也不会让整机横向尺寸过大，适配狭小空间的通行需求；尾部各尾翼的末端做了切尖处理，避免尾翼过长导致的结构刚度不足问题，同时能减少尾翼尖端的诱导阻力。机身内部预留了动力电机、飞控板、电池组的分层安装舱段，各舱段沿整机轴线布置，能让整机重心落在涵道轴心线上，保证悬停时的姿态平衡，不需要额外增加配重块来调整重心，能有效控制整机的结构重量。各结构部件的连接位置预留了标准安装孔位，短翼、尾翼与涵道本体可采用快拆结构连接，拆解后能放入小型收纳箱中，方便外场作业时的携带与转运。
