铁路货运集装箱翻转卸料装置结构设计

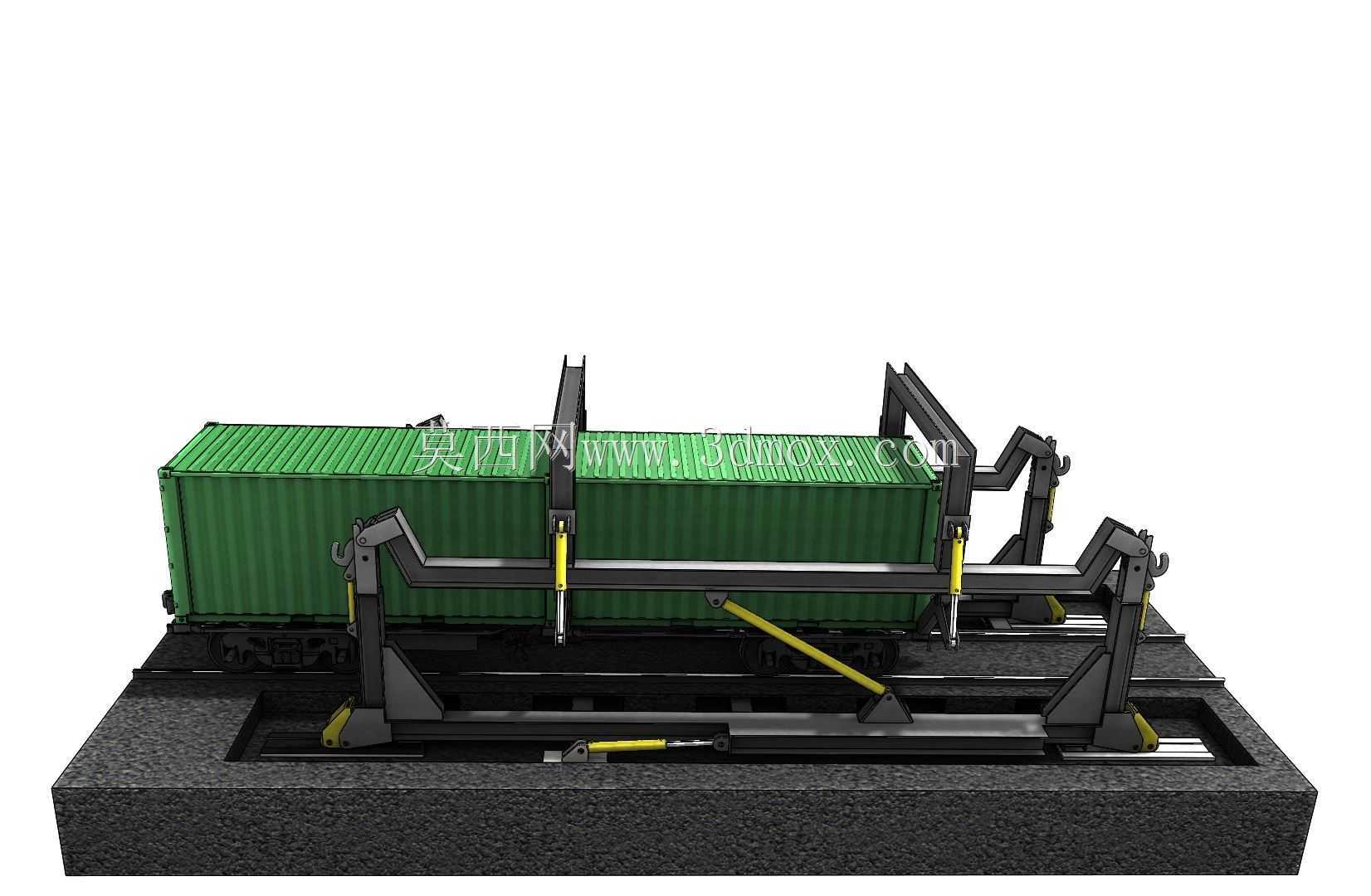

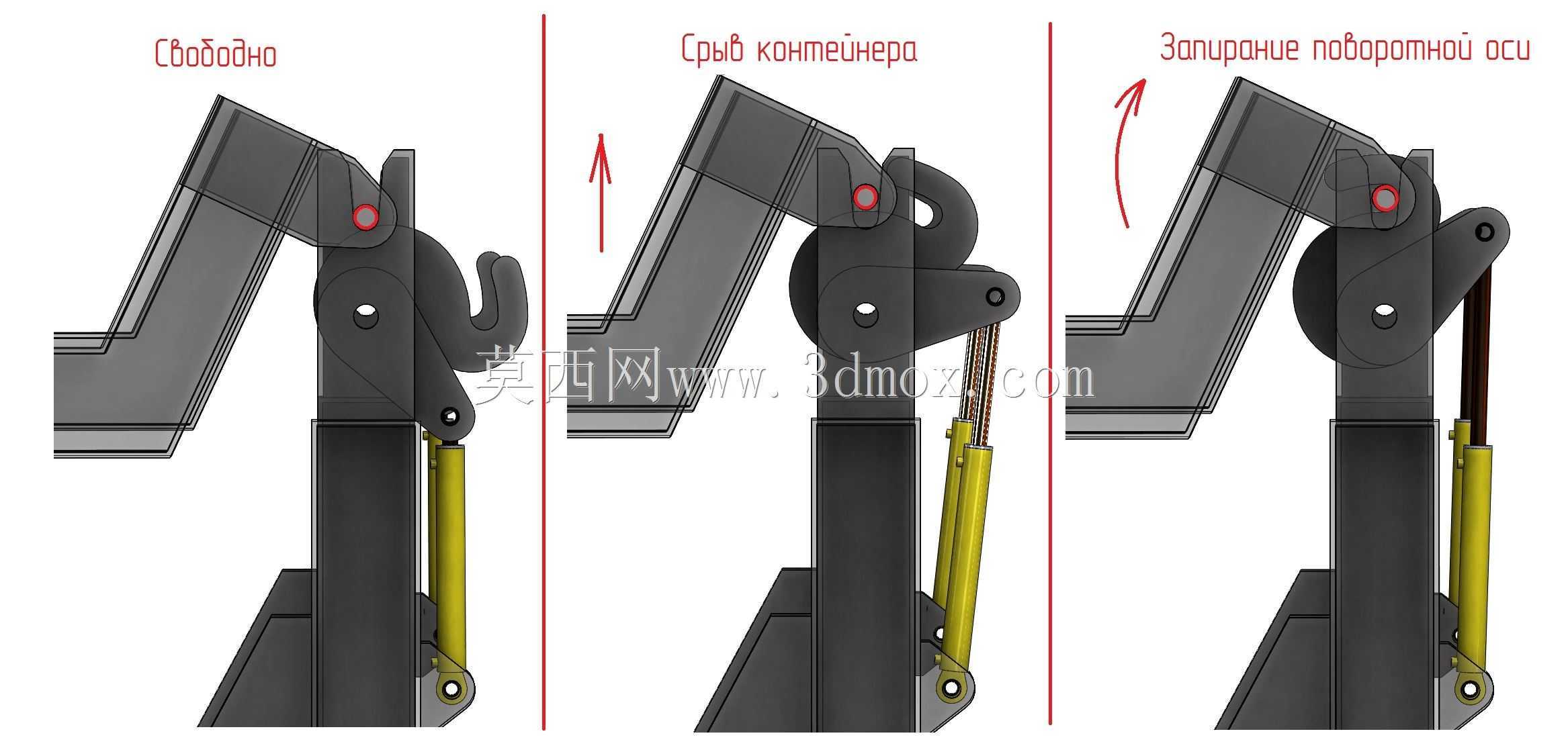

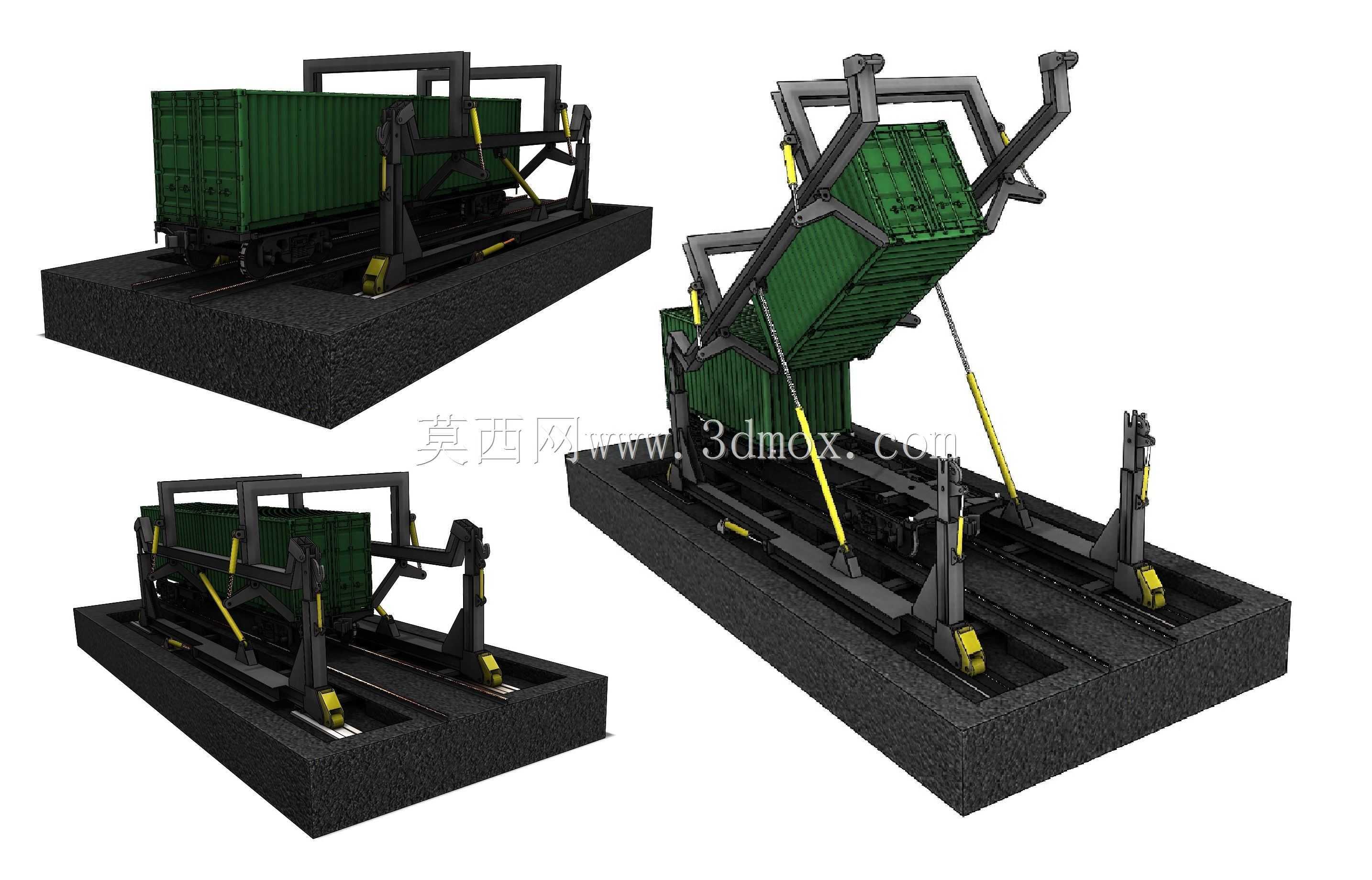

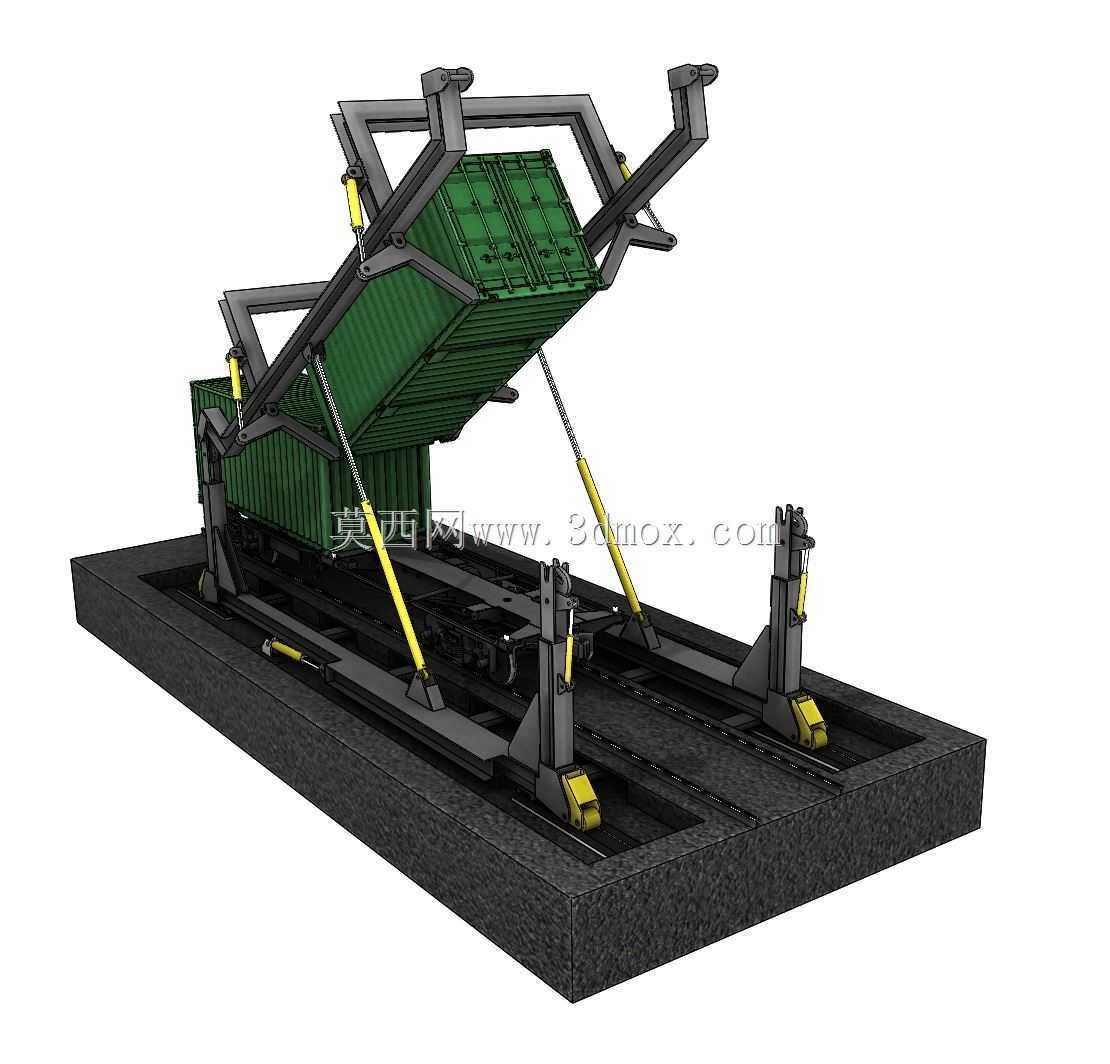

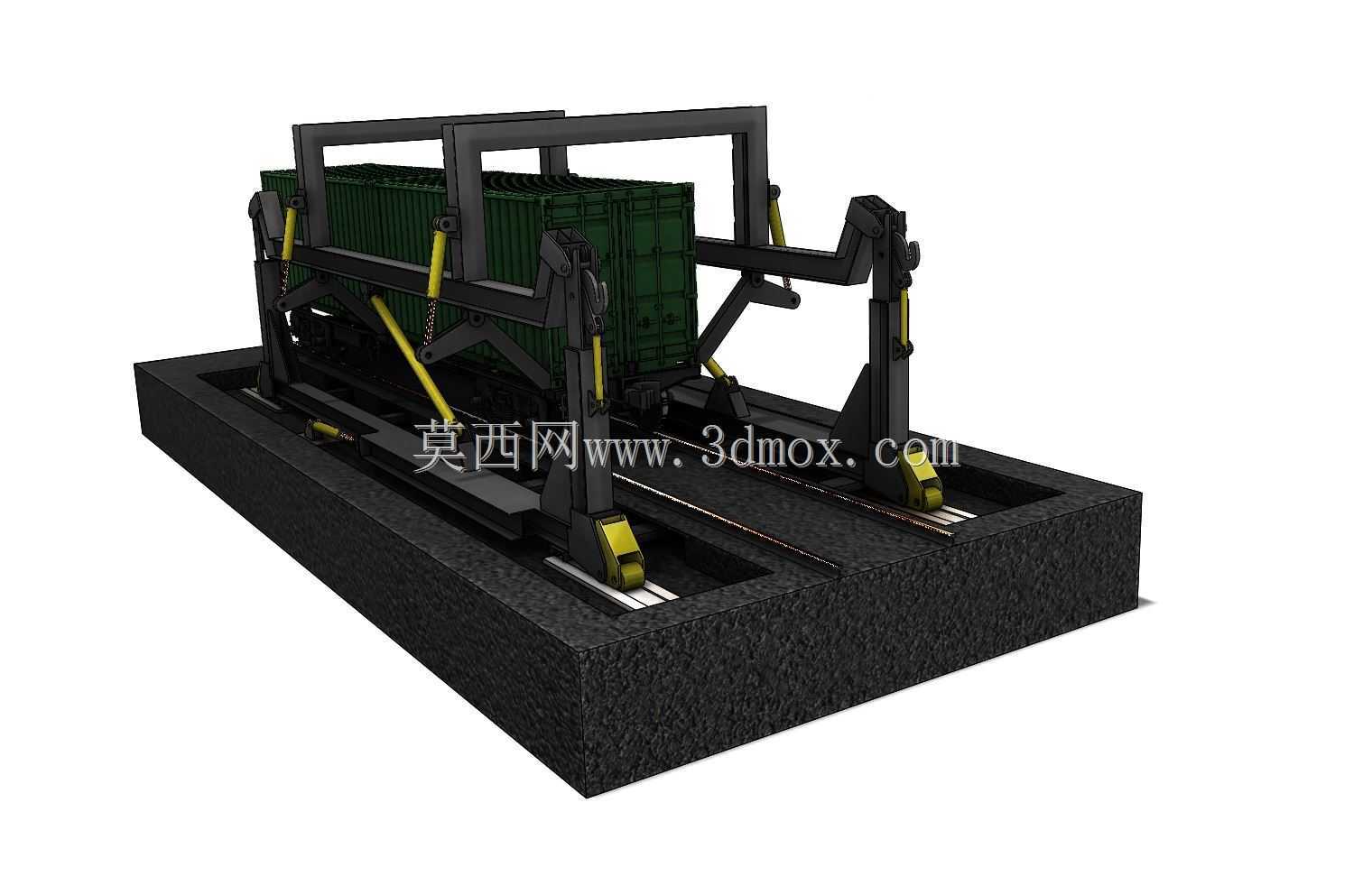

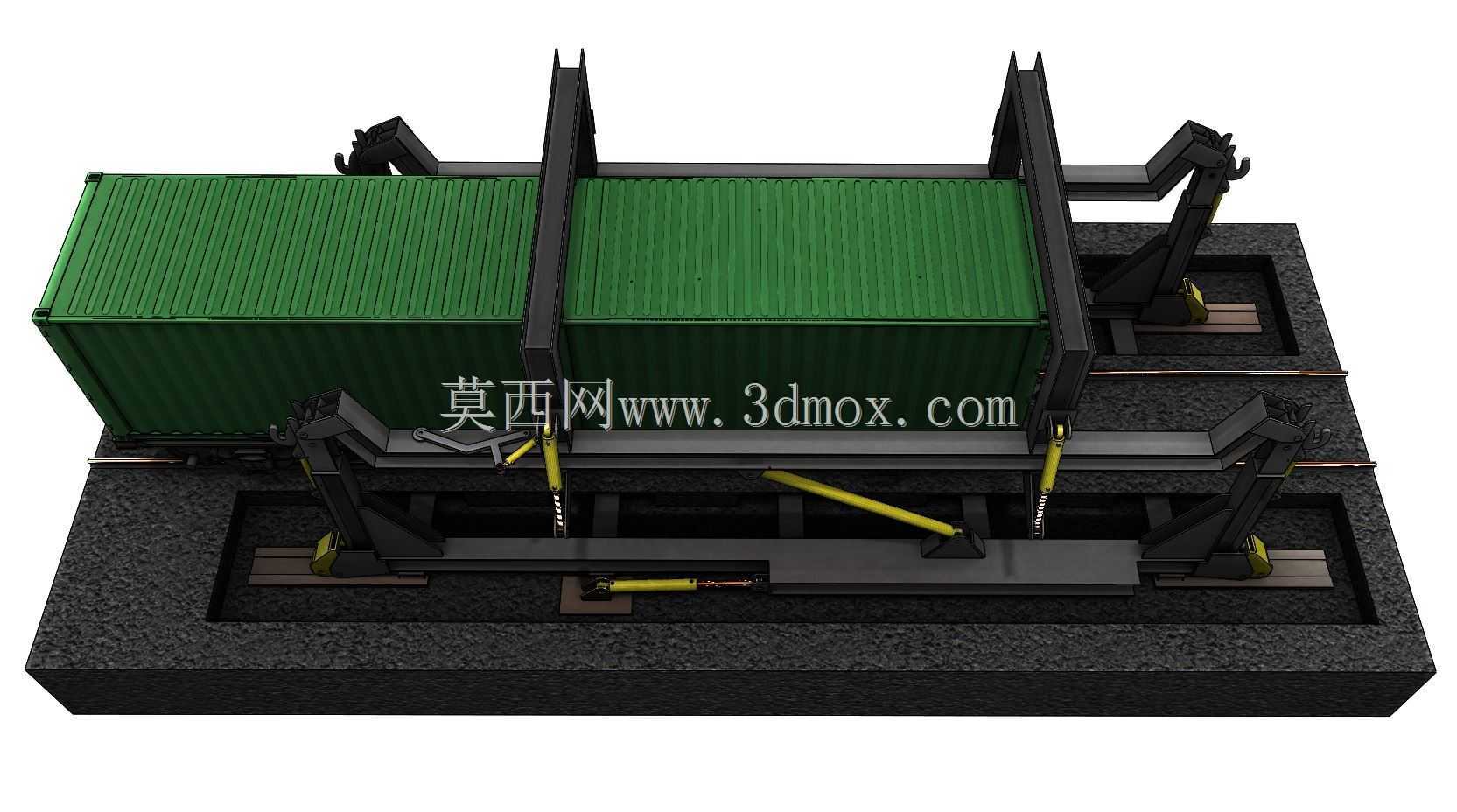

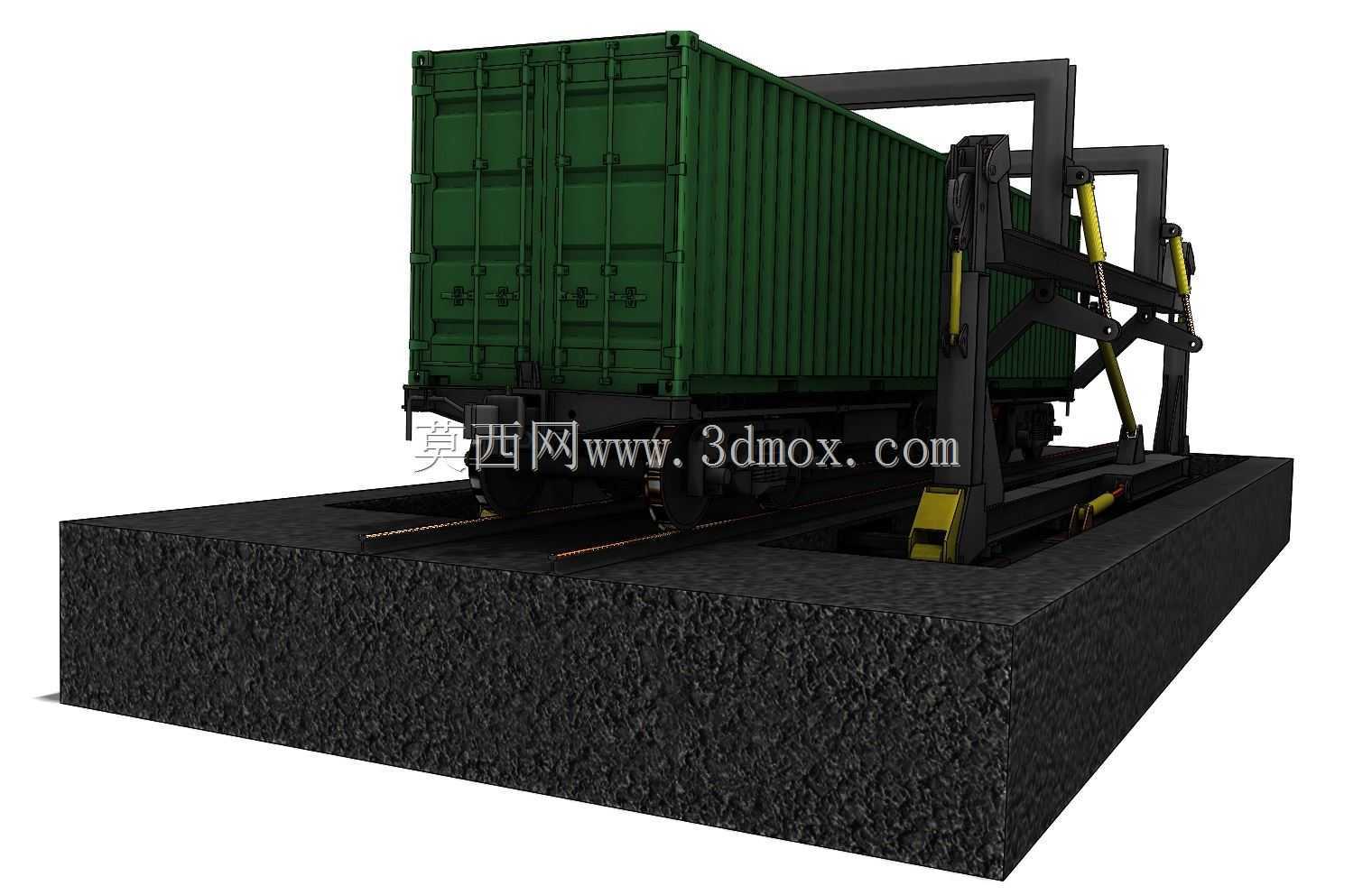

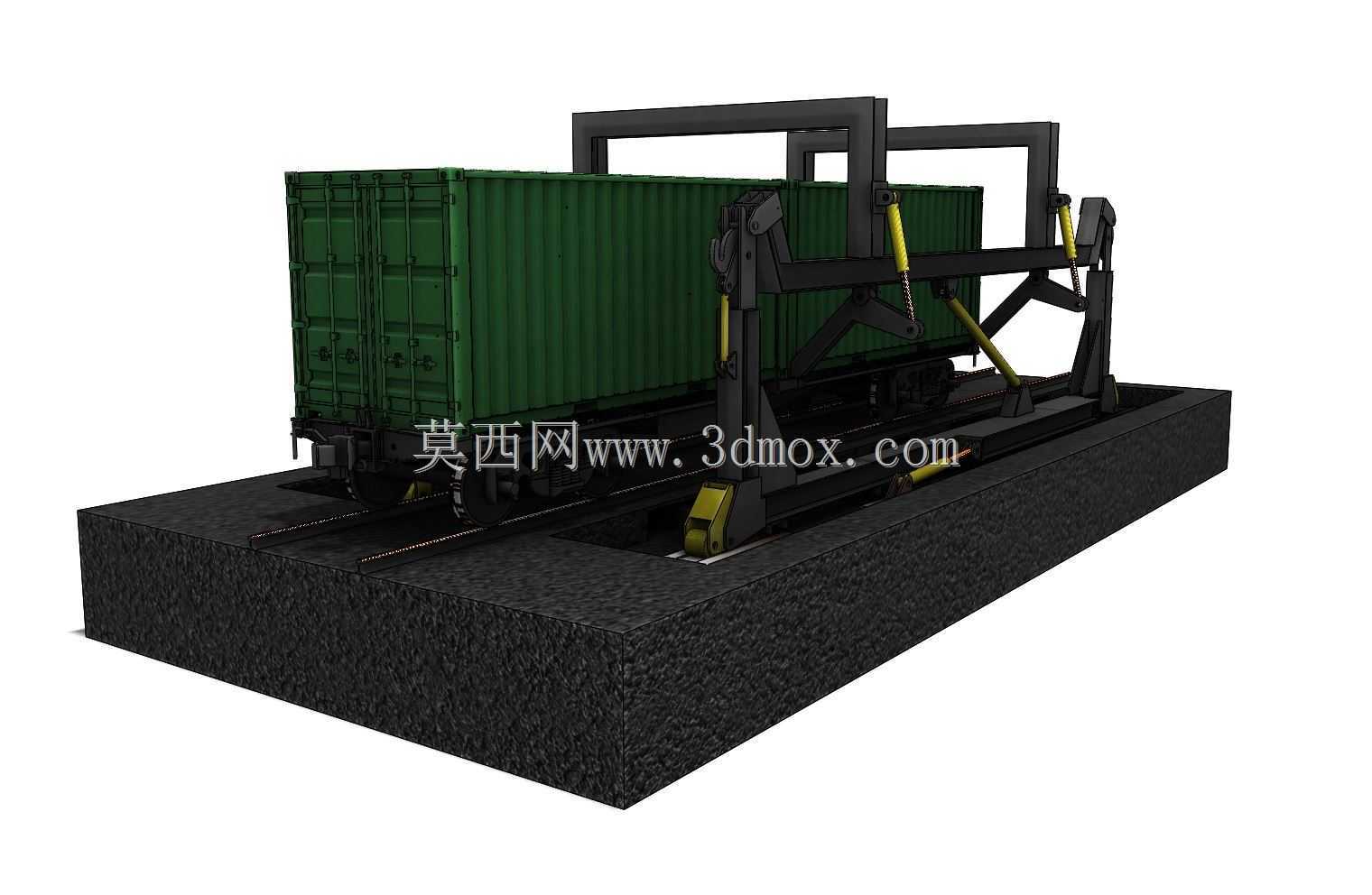

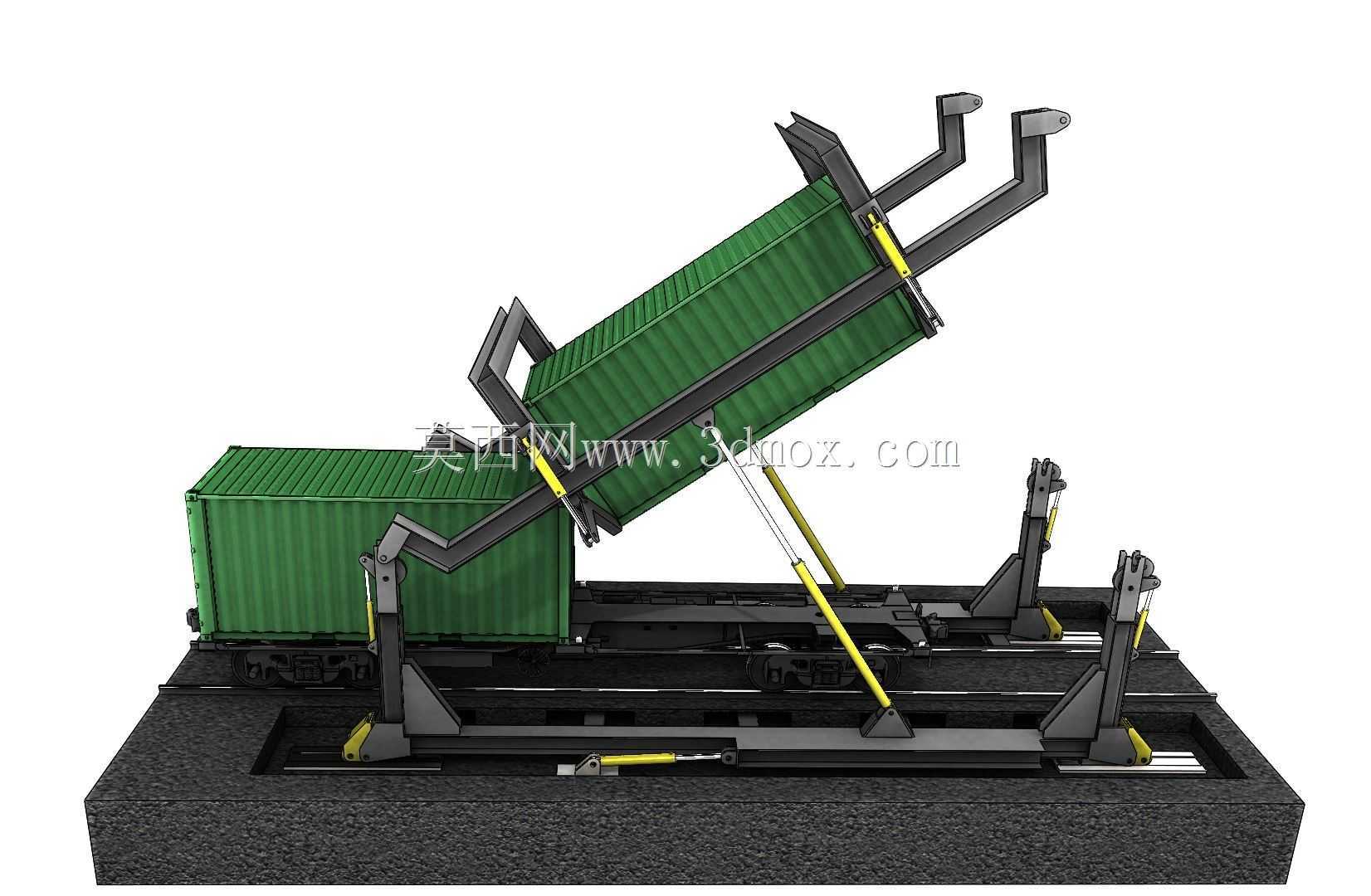

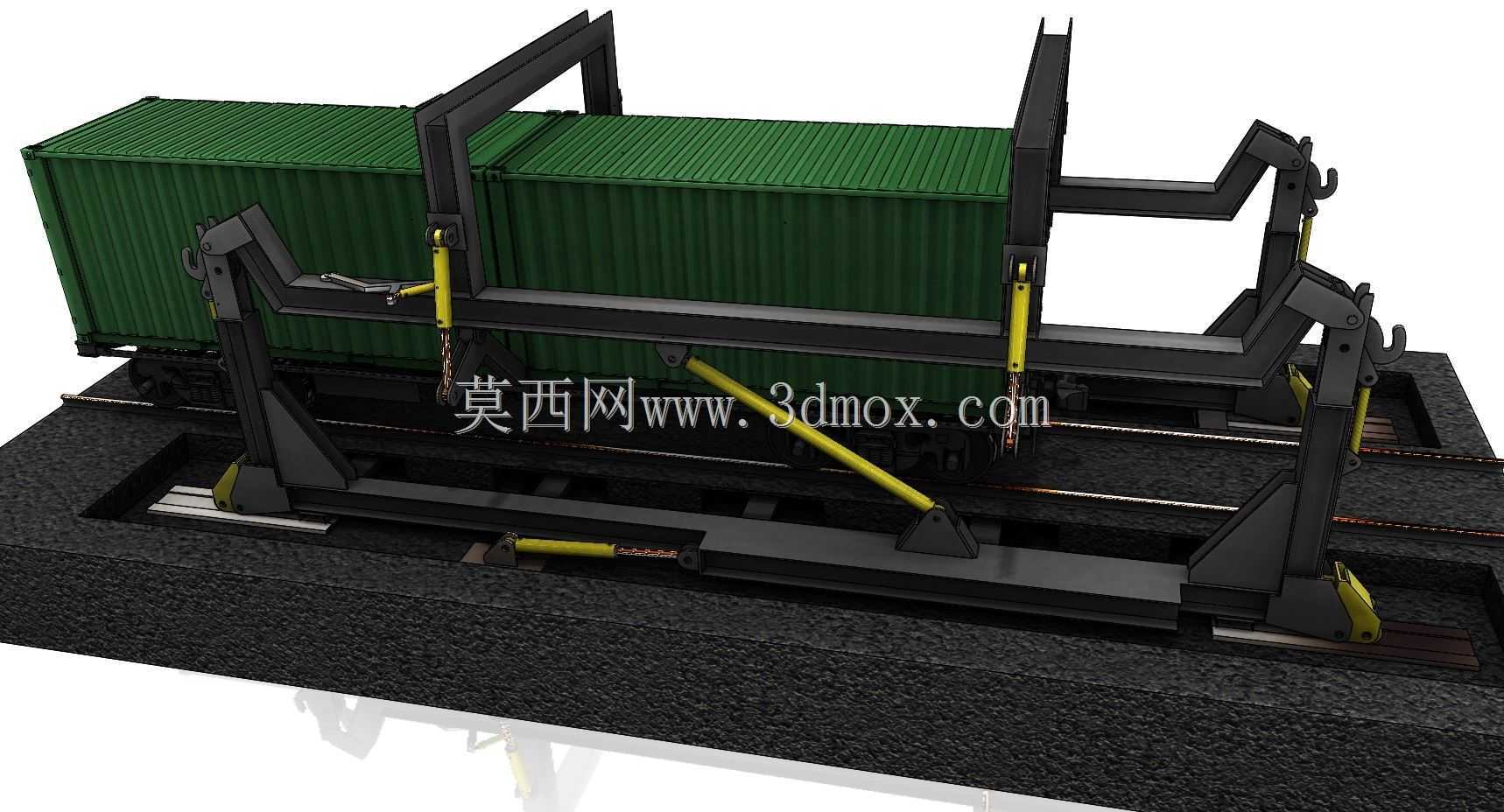

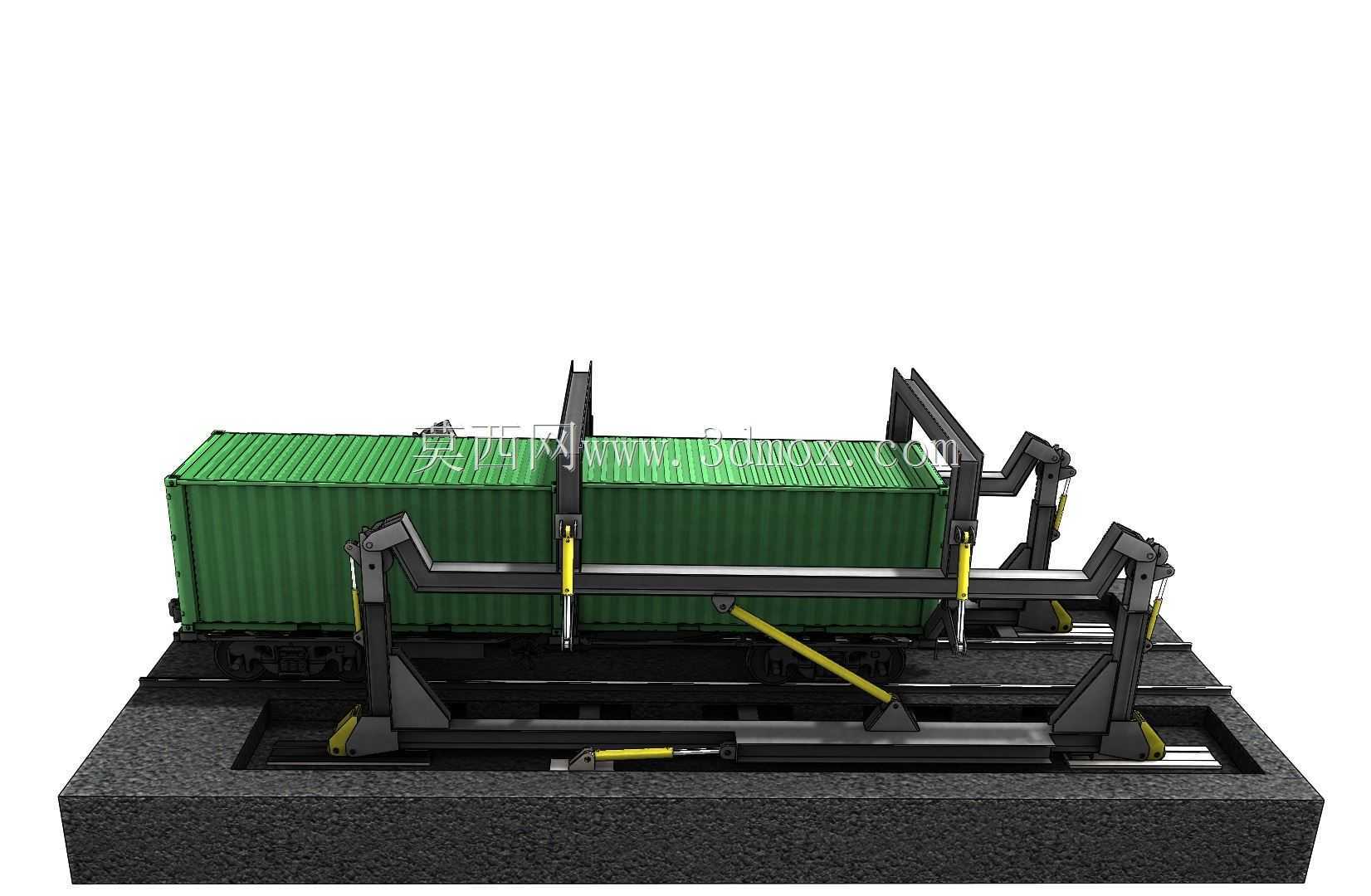

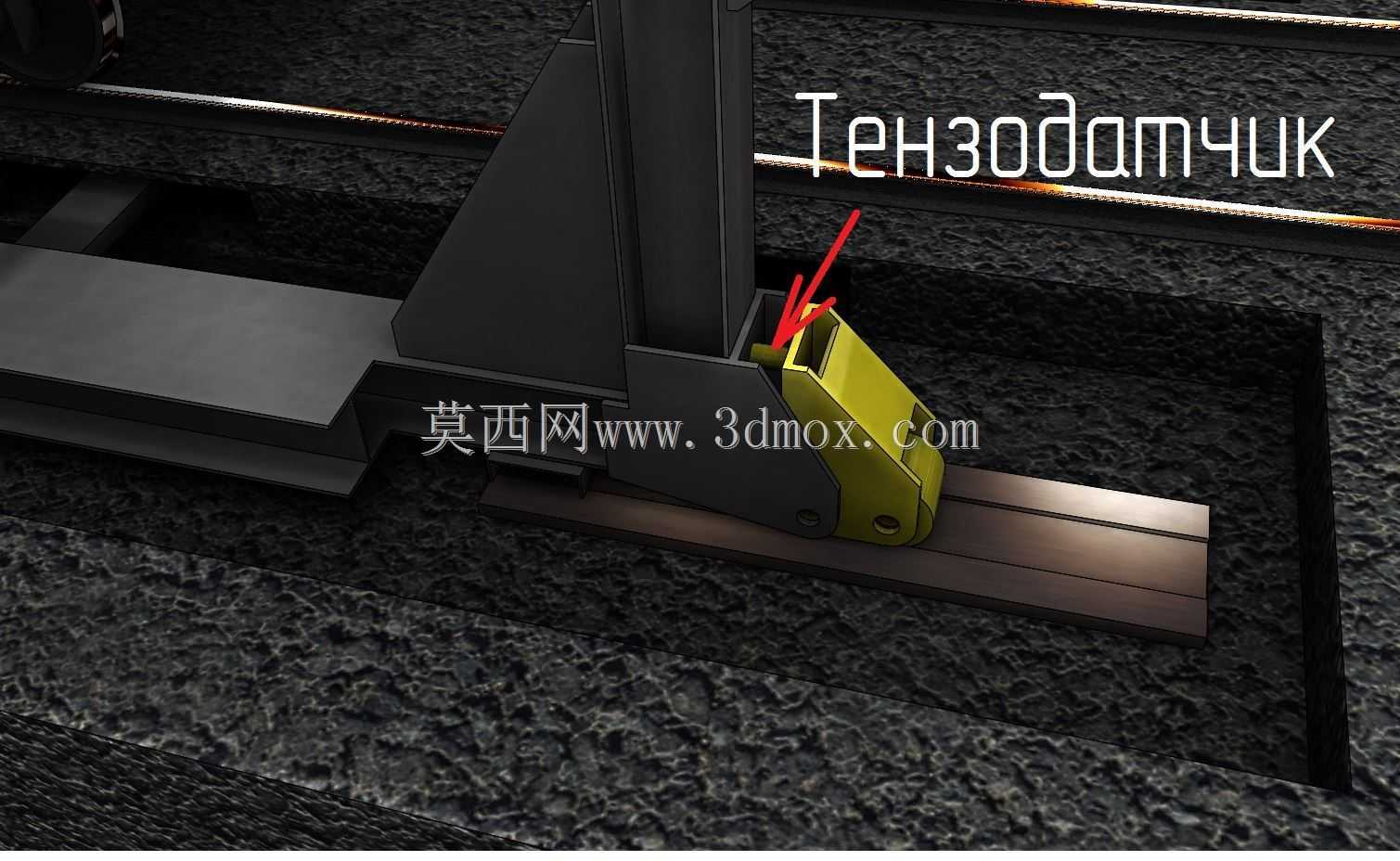

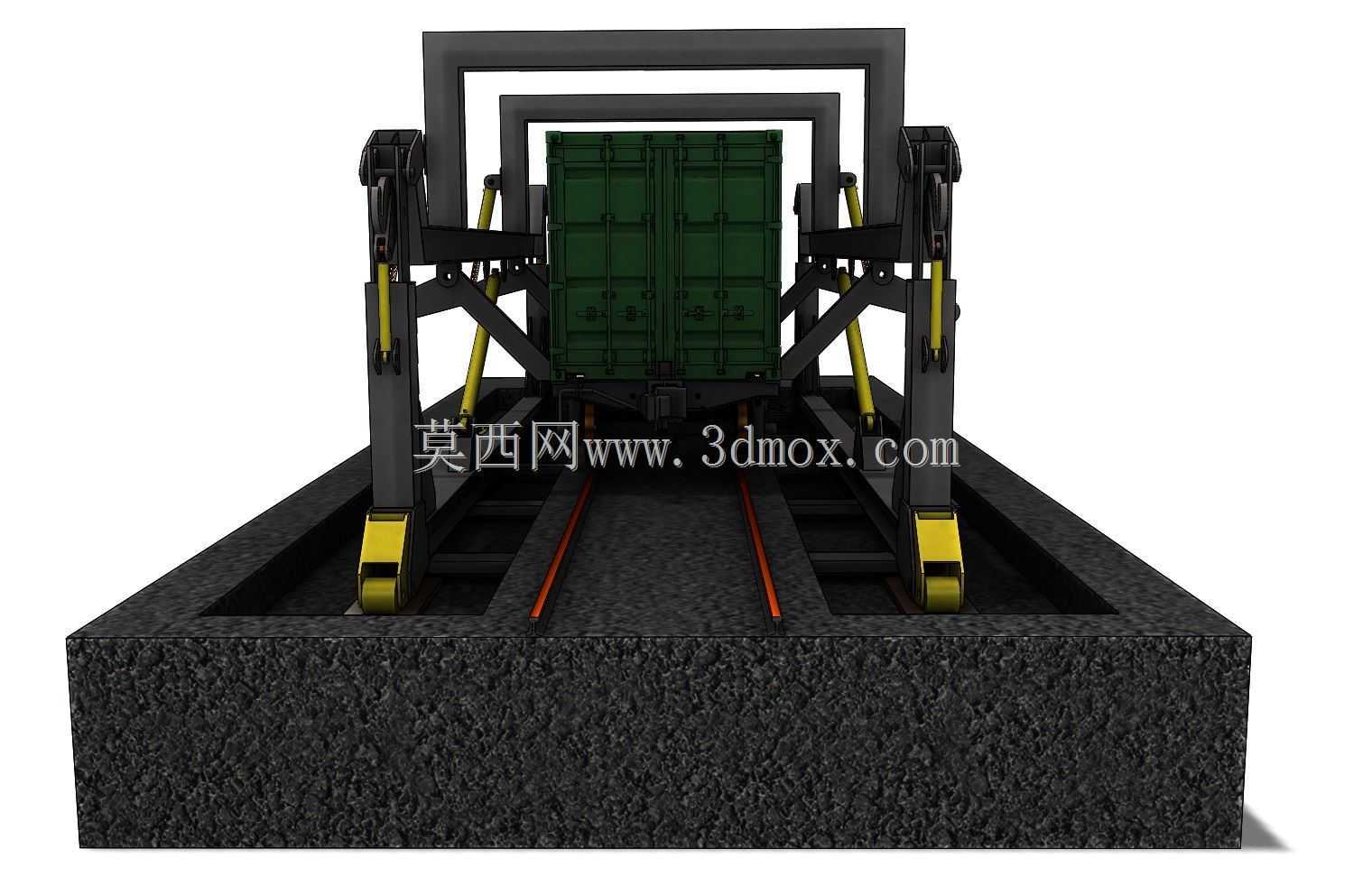

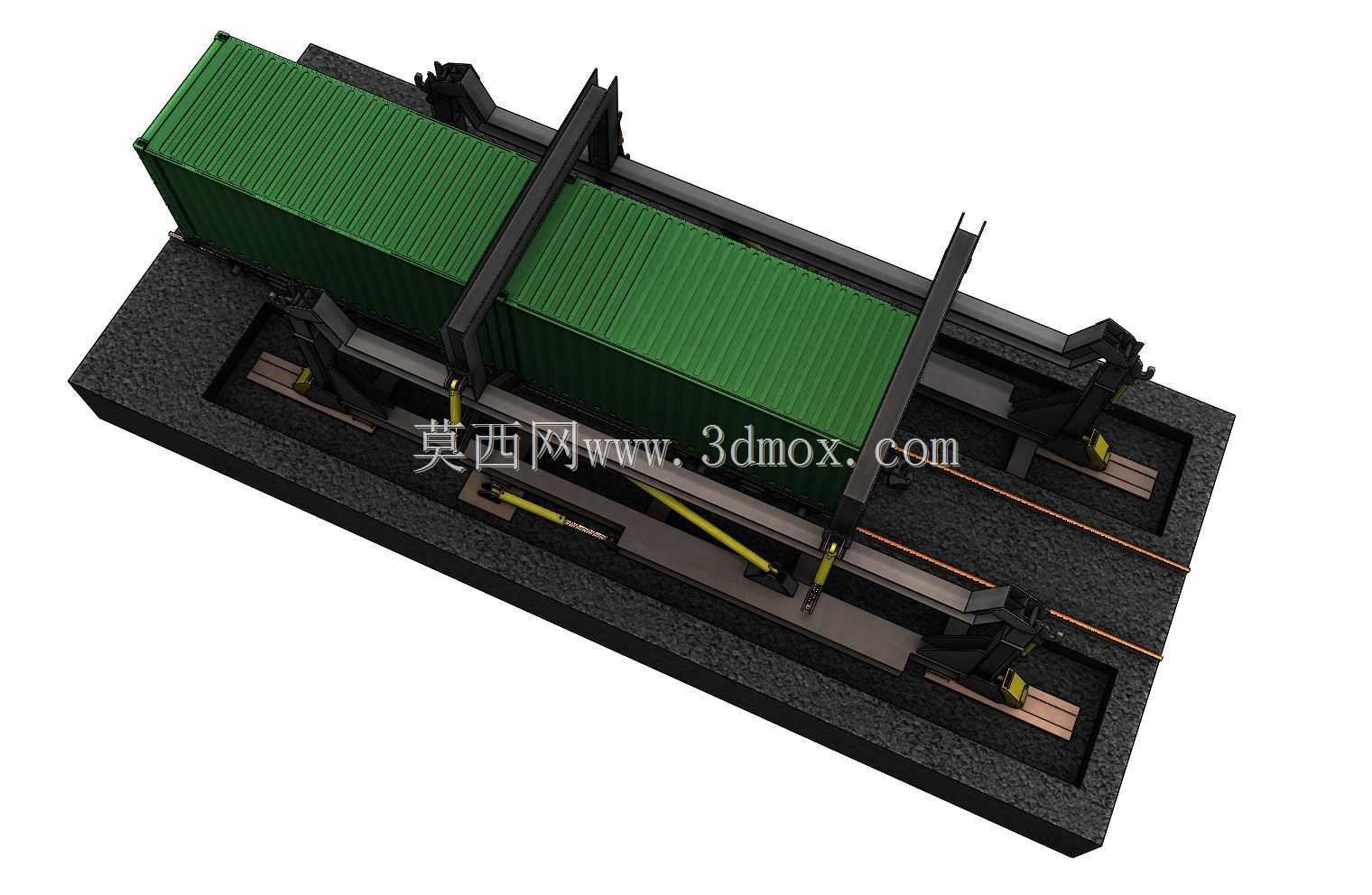

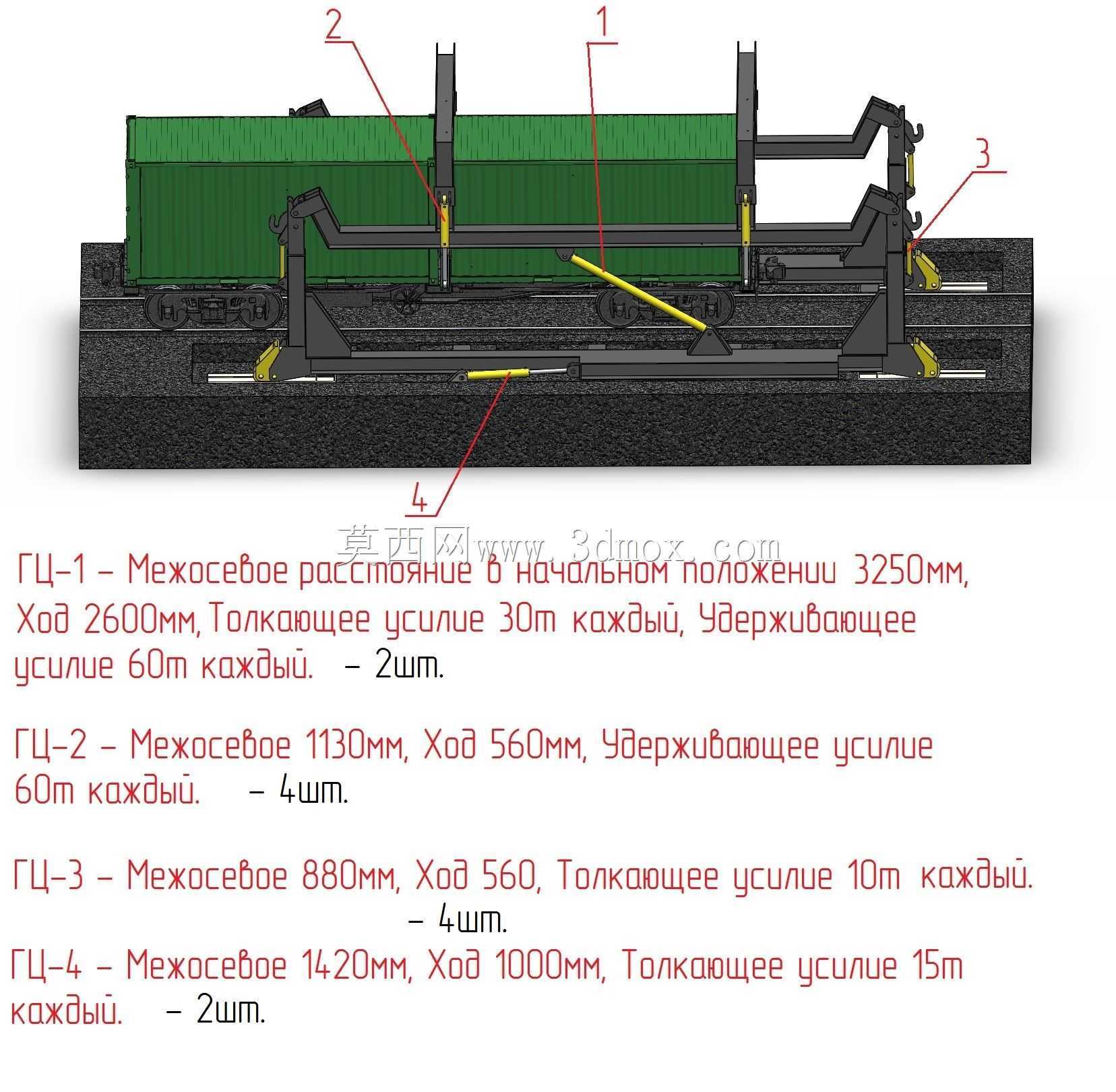

这套翻转装置主要适配铁路货场的标准集装箱散料卸车作业场景，解决传统人工卸料、龙门吊配合作业效率低、安全隐患大的痛点，可直接安装在铁路专用线的轨道旁基坑位置，无需额外占用货场大面积周转场地。设备整体采用地坑式安装布局，底座框架嵌入预设的混凝土基坑内，上平面与轨道顶面齐平，集装箱可通过铁路货车直接对位停靠在装置承载位，无需二次转运对位，大幅压缩卸车准备时长。从结构设计来看，整套装置采用双侧对称的翻转臂架结构，臂架端部设置与集装箱角件完全匹配的锁止机构，对位后可自动完成四个角件的刚性锁固，避免翻转过程中集装箱出现滑移、脱开风险。翻转驱动采用液压油缸配合铰点连杆的传动方案，油缸铰点位置经过力矩优化，在翻转起始阶段即集装箱满载状态下，油缸输出力臂处于最大区间，可降低液压系统工作压力，提升重载启动稳定性；翻转过程中臂架沿预设弧形轨迹运动，最大翻转角度可达到接近90度，能够将集装箱内的散粒物料完全卸出，无残留余料。设备的承载底座采用箱型焊接结构，内部设置多道加强筋板，可承受满载集装箱偏载翻转时的交变载荷，底座上设置的定位挡块可与铁路货车的车挡配合，确保车辆停靠位置精度控制在允许范围内，避免对位偏差导致锁止机构无法对接。两侧臂架之间设置同步联动机构，保证双侧翻转动作的同步误差控制在极小范围内，防止集装箱因两侧翻转不同步出现扭曲变形。装置配套的液压管路沿臂架内侧走线，外部设置防护盖板，避免卸料过程中散落的物料砸损管路，液压站可布置在基坑旁的独立设备间，减少现场粉尘对液压元件的侵蚀。在日常作业流程中，集装箱对位完成后，锁止机构自动锁紧，随后翻转臂架平稳抬升，随着翻转角度增大，集装箱内的散料从端门位置逐步卸入下方的受料斗或者输送设备上，卸料完成后臂架平稳回落，锁止机构解锁，铁路货车即可牵引空载集装箱驶离，整套作业循环可在数分钟内完成，相比传统卸车方式效率提升数倍。设计过程中充分考虑了不同规格集装箱的适配性，通过调整臂架锁止点的安装位置，可兼容多种长度的标准铁路集装箱，同时在臂架上设置多重限位传感器，翻转到极限角度时自动 cut off 动力输入，配合机械限位挡块形成双重安全防护，避免过翻风险。设备的安装边界需匹配铁路线路的建筑限界要求，非作业状态下所有外露结构均不超出铁路限界范围，不会影响过往列车的正常通行，基坑周边设置排水沟槽，避免雨季积水浸泡设备底座造成锈蚀。
