铁路货运20英尺集装箱倾卸装卸装置

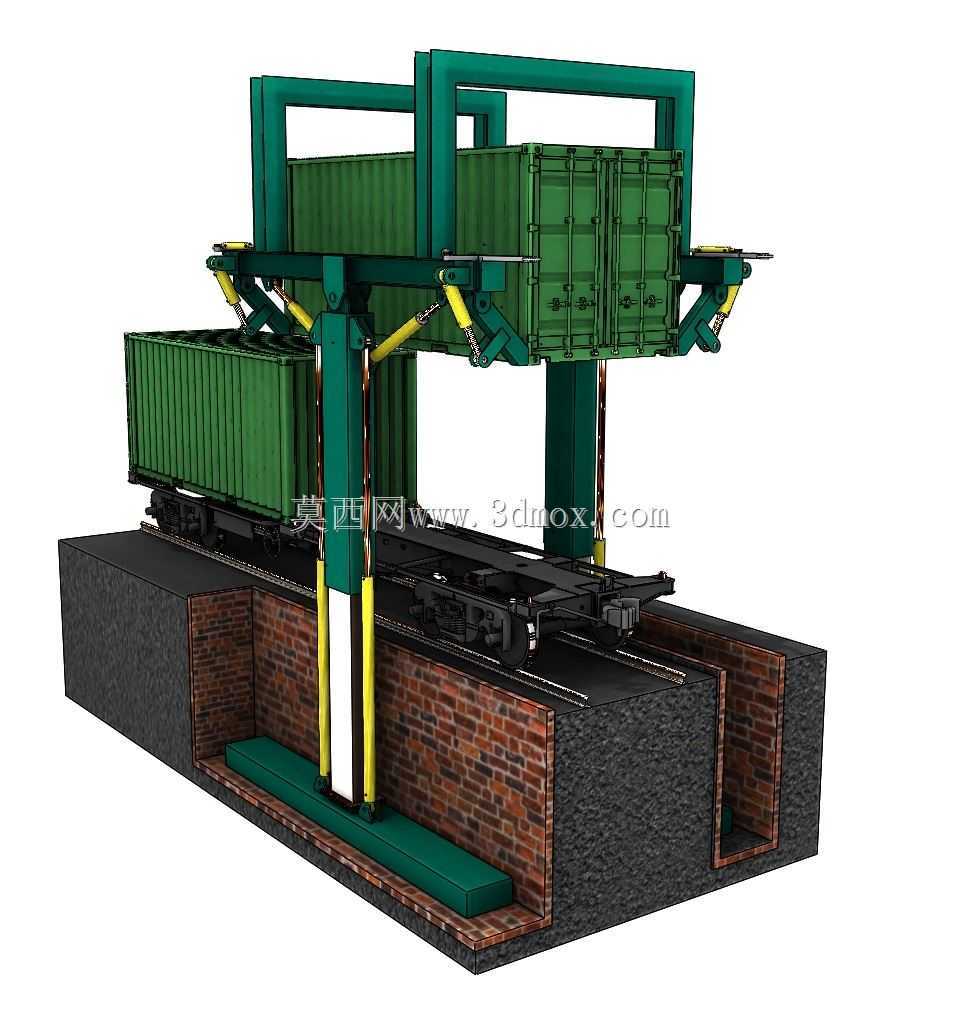

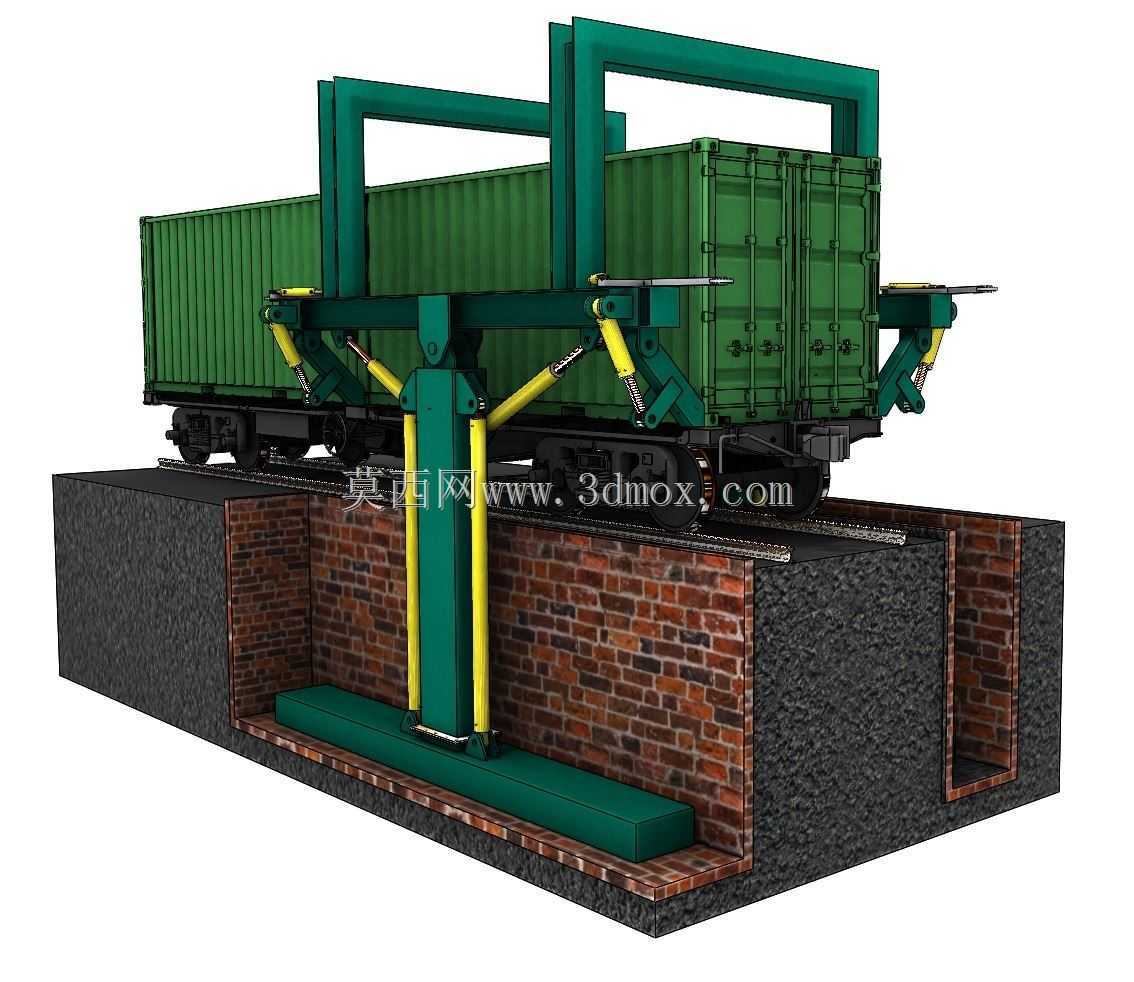

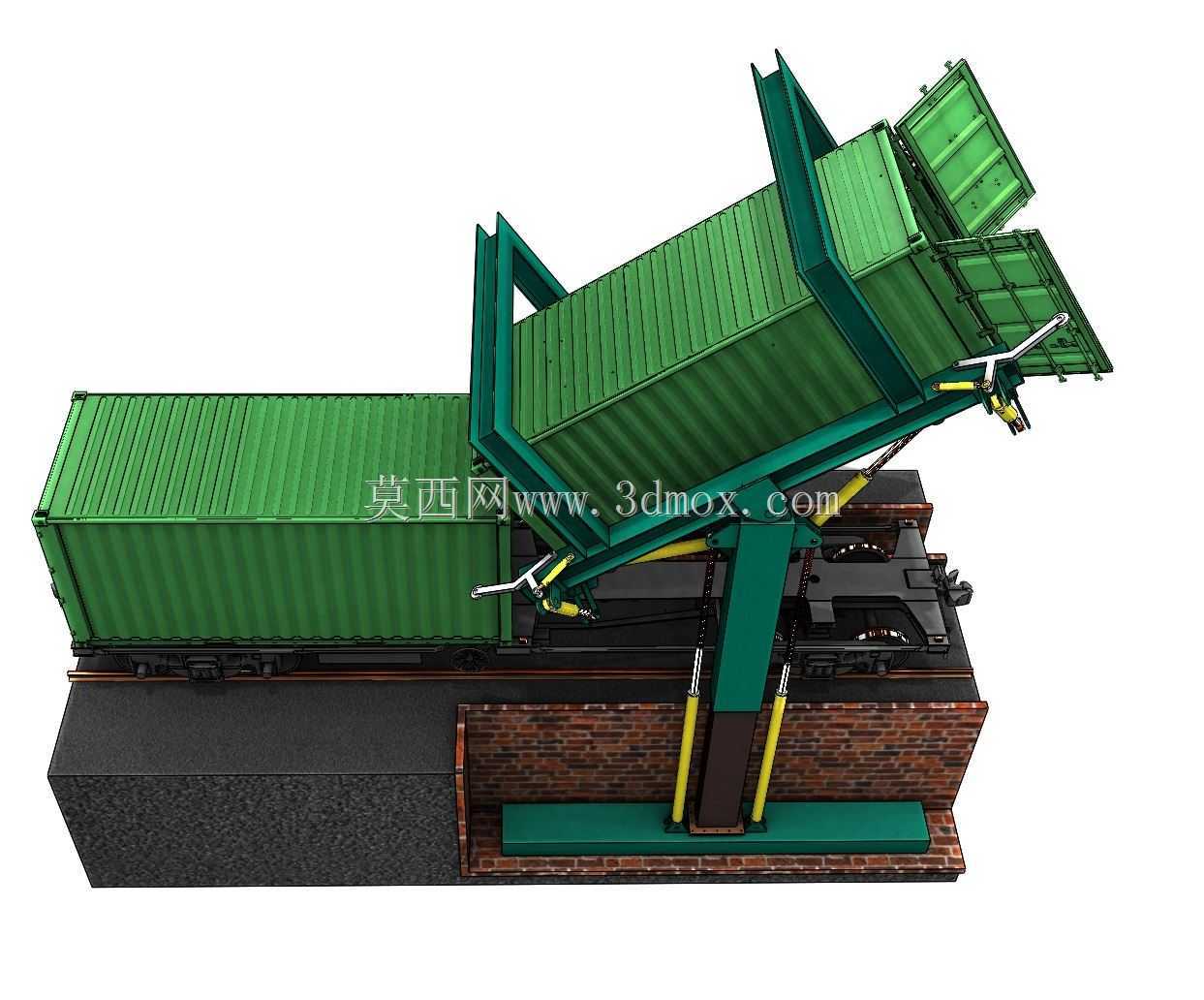

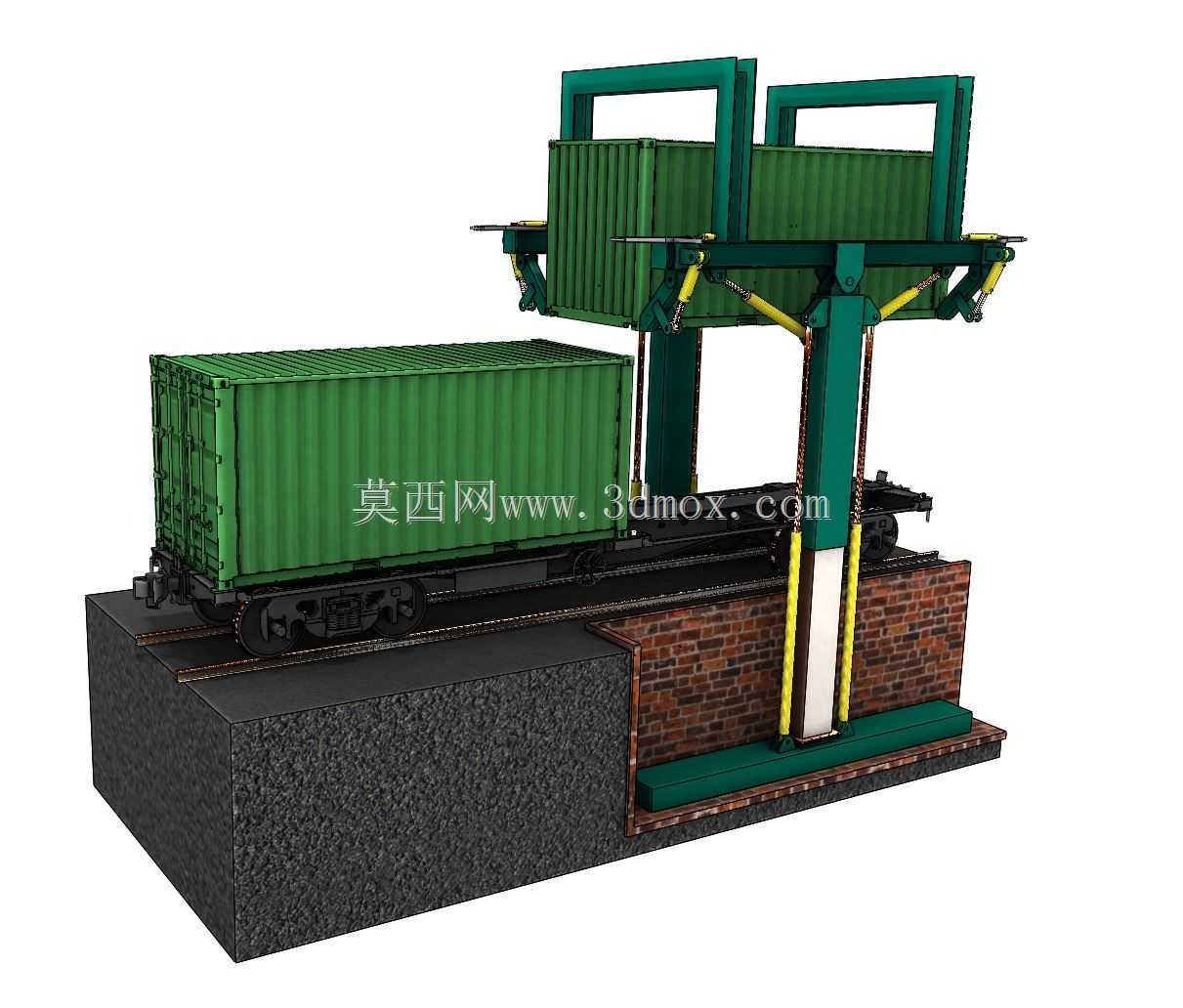

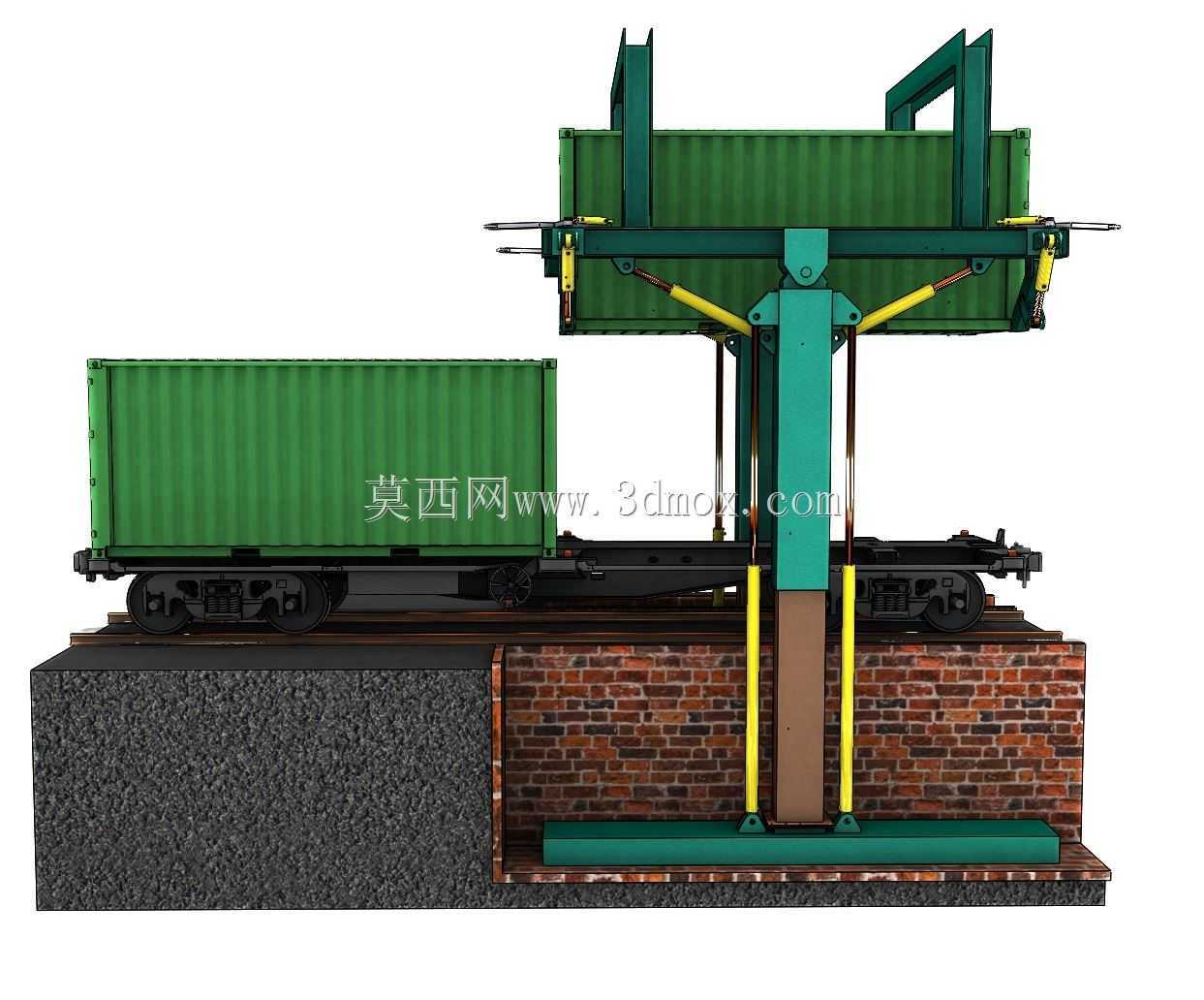

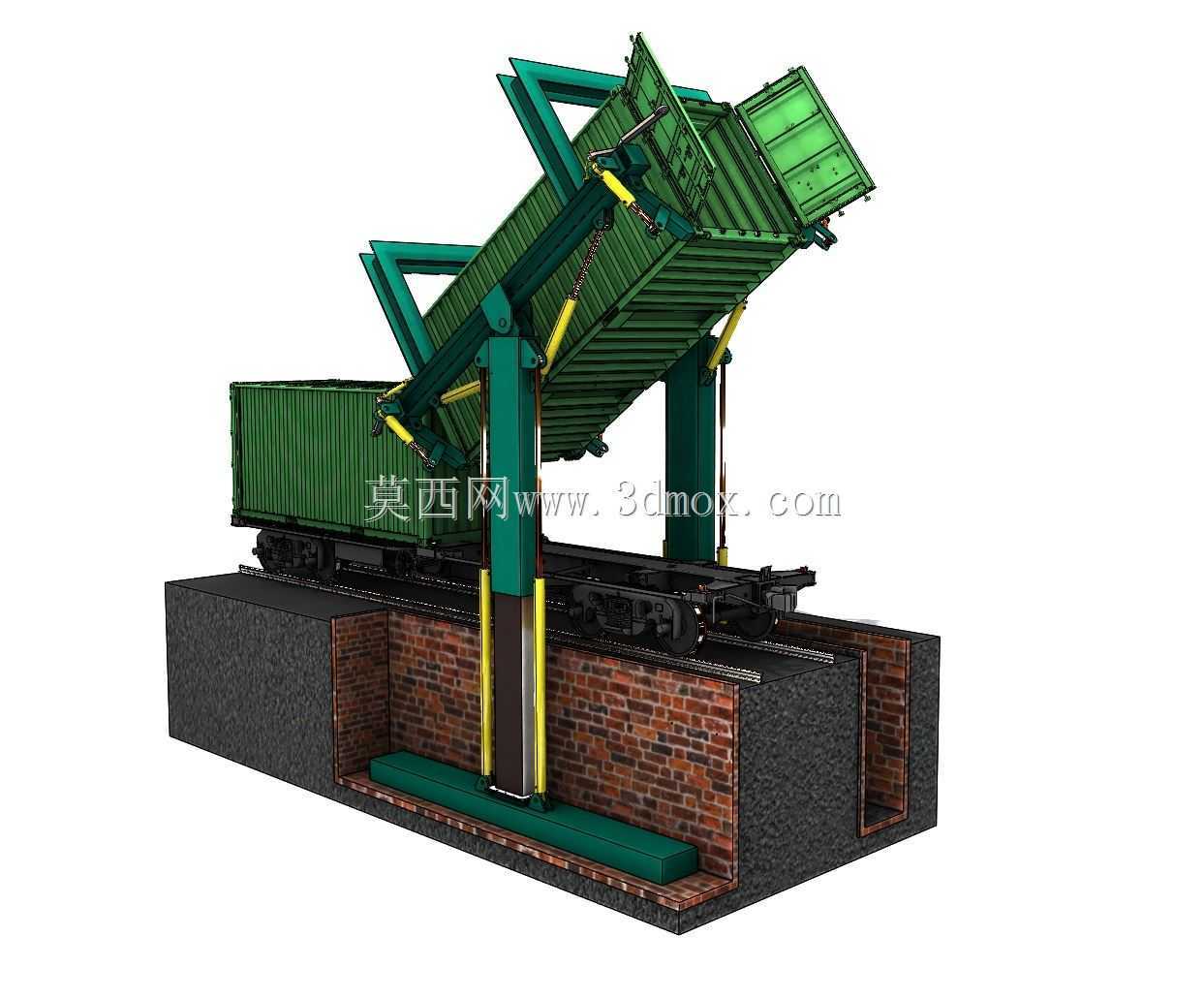

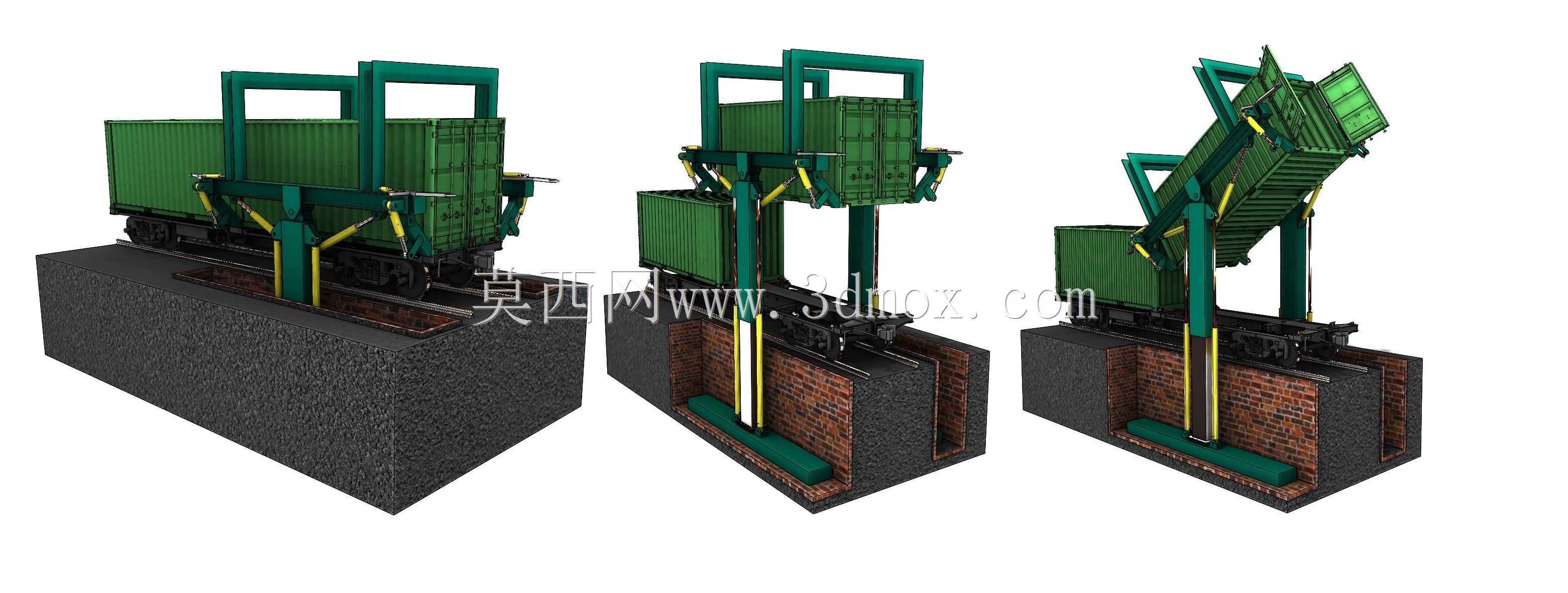

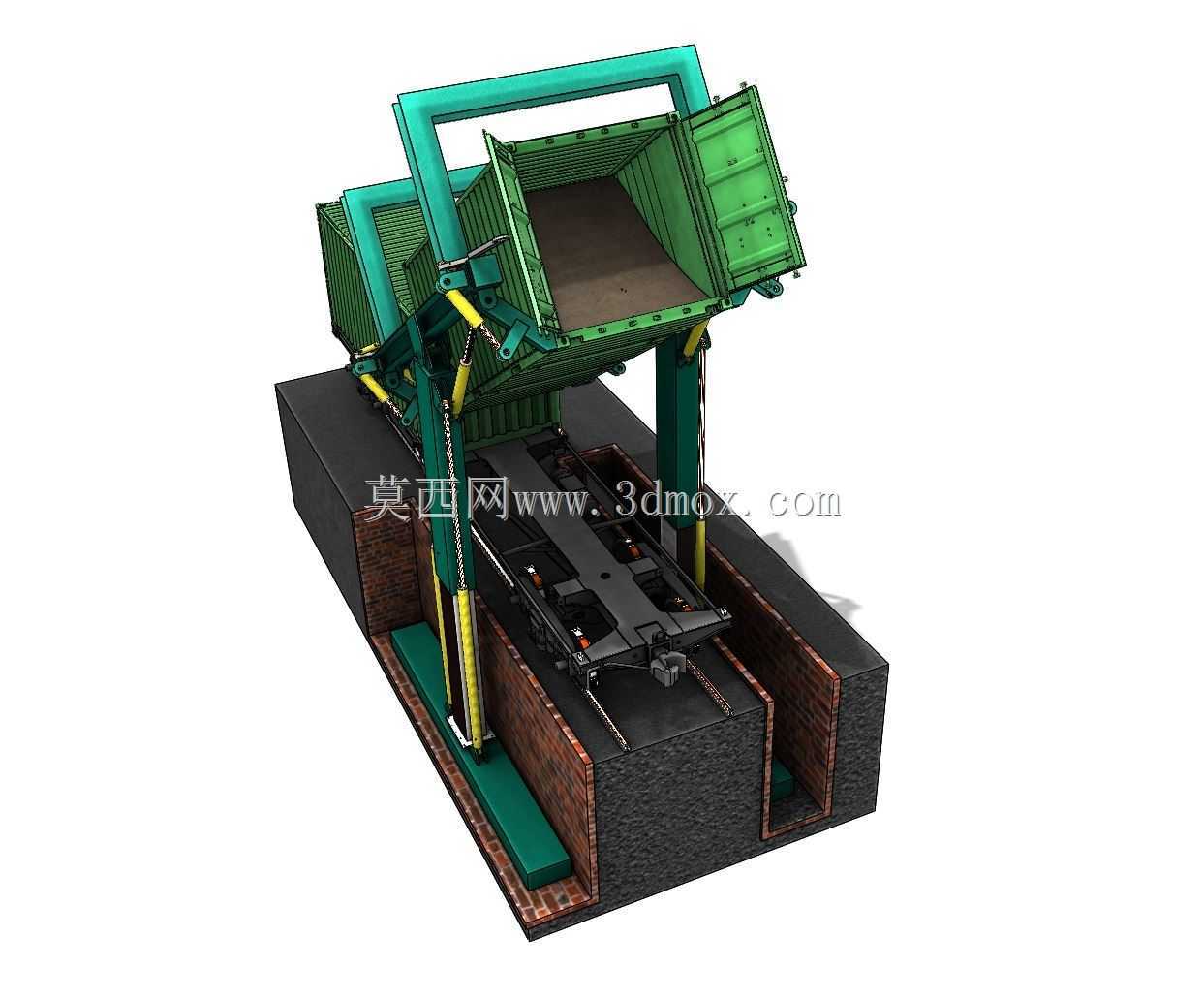

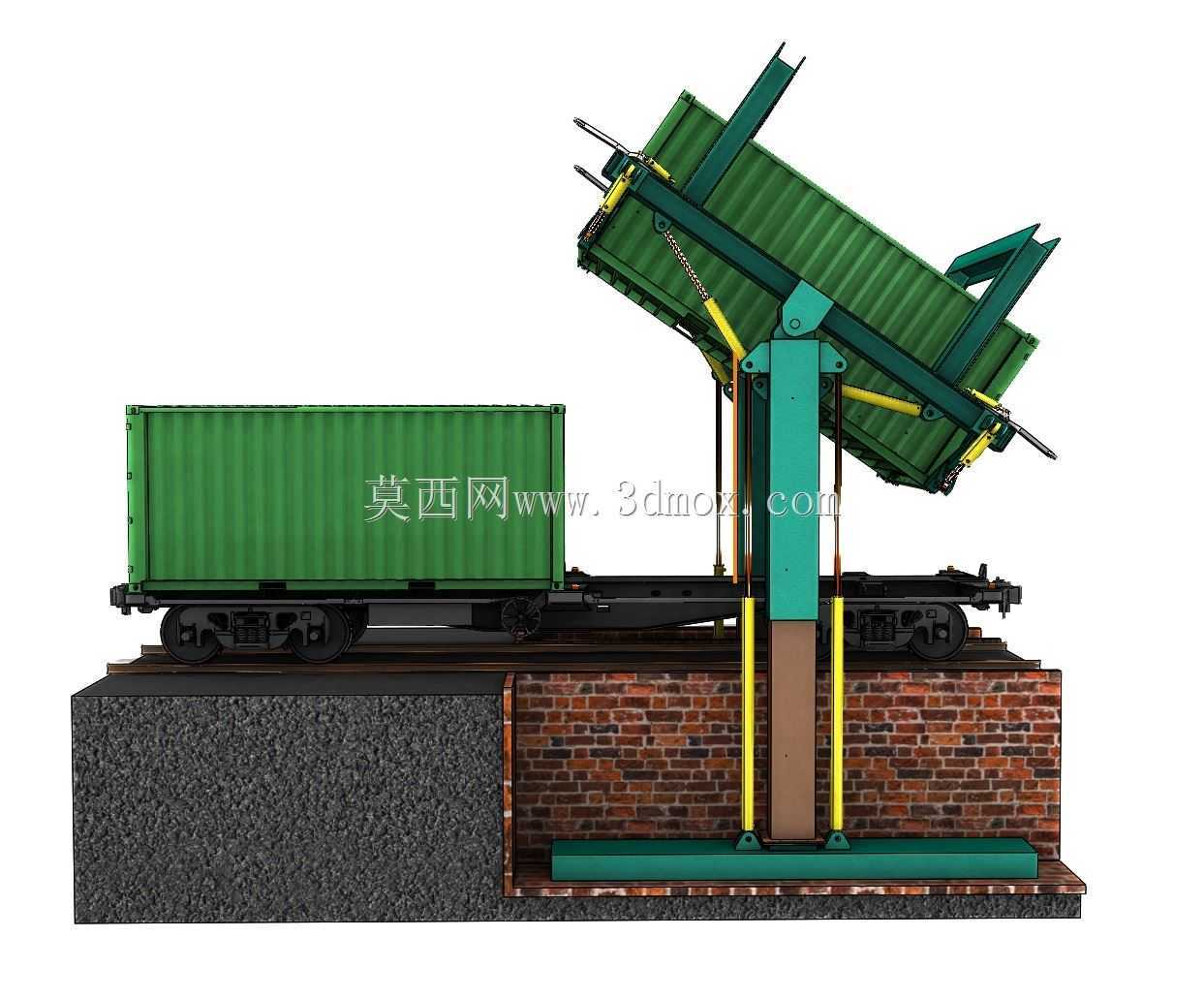

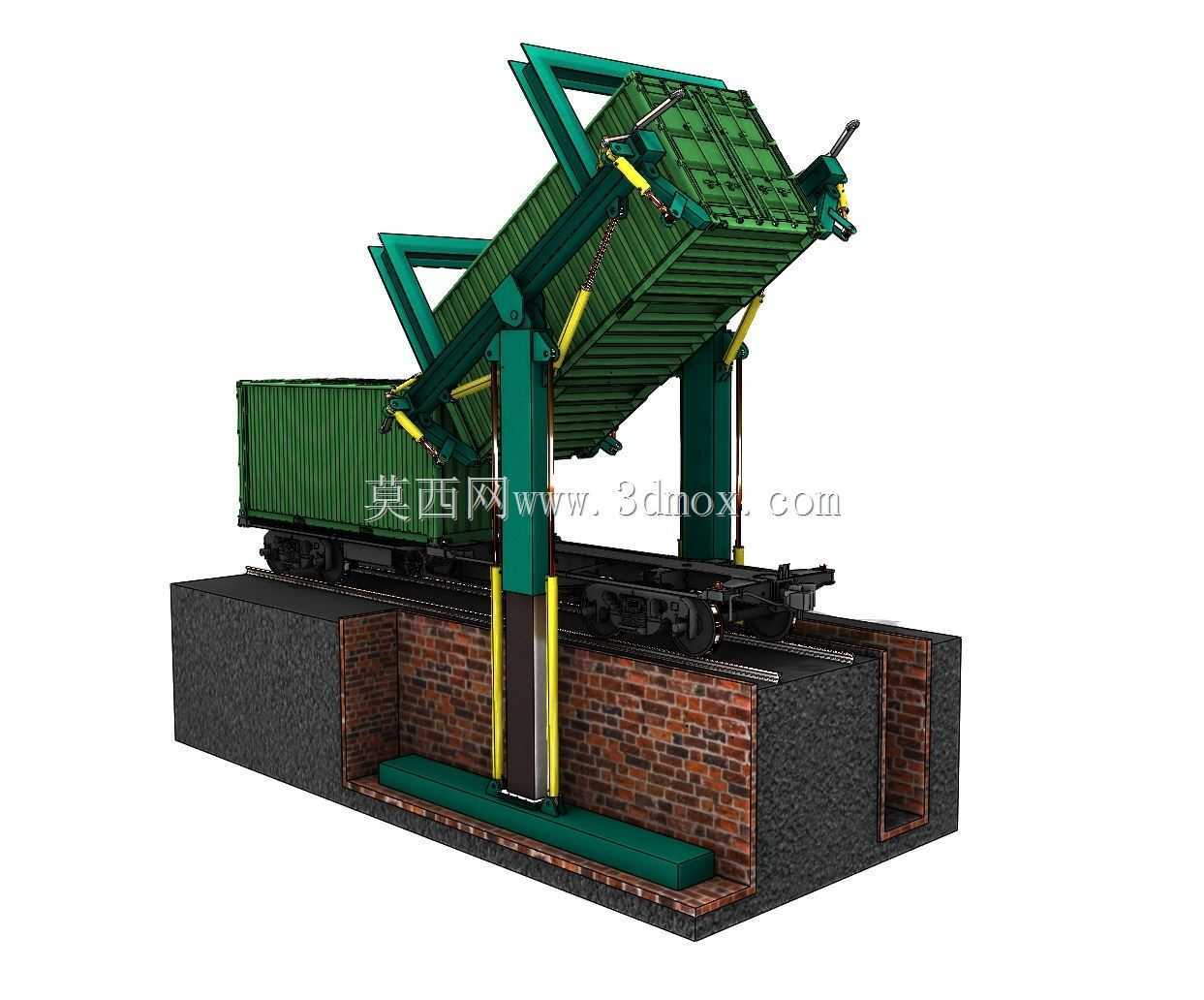

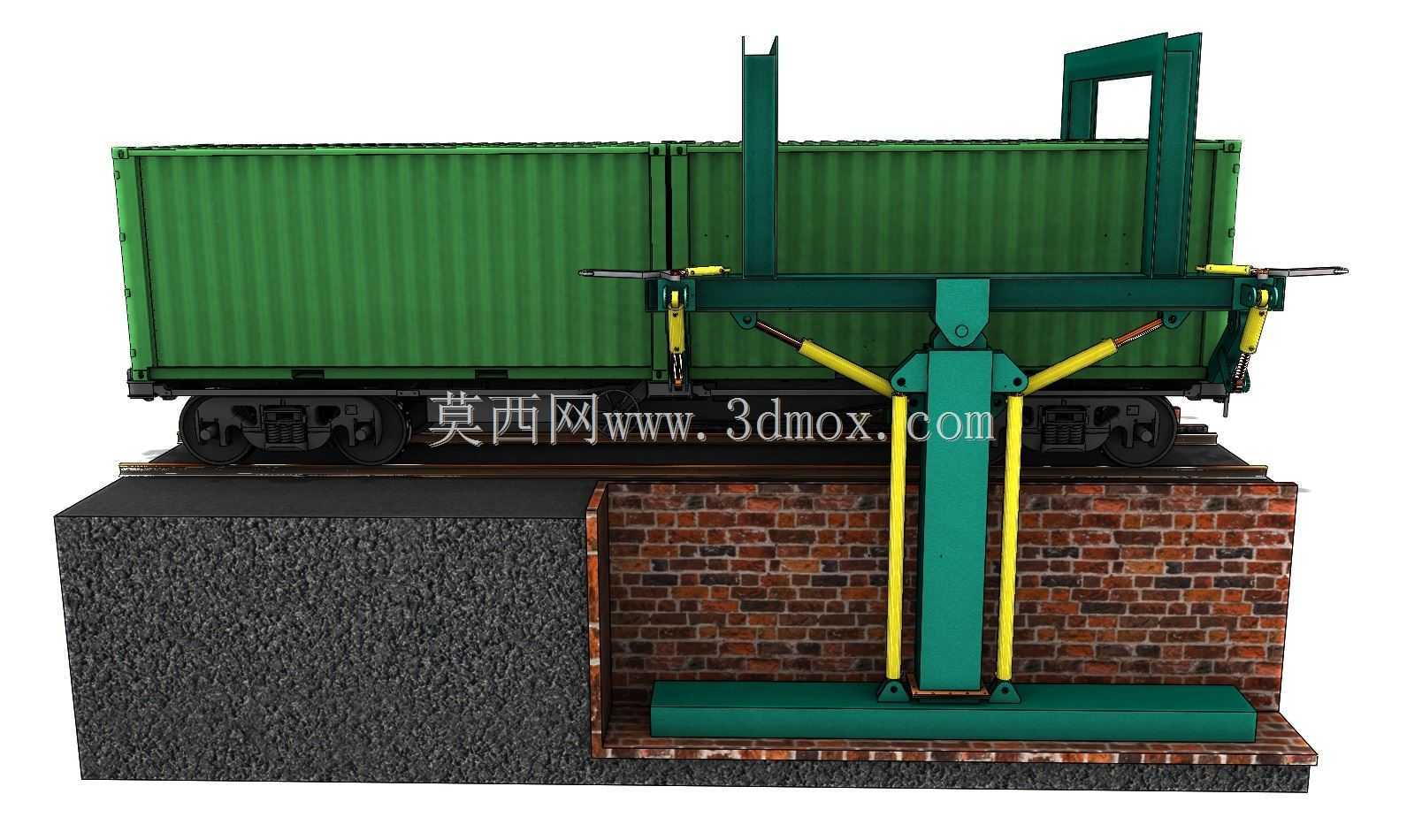

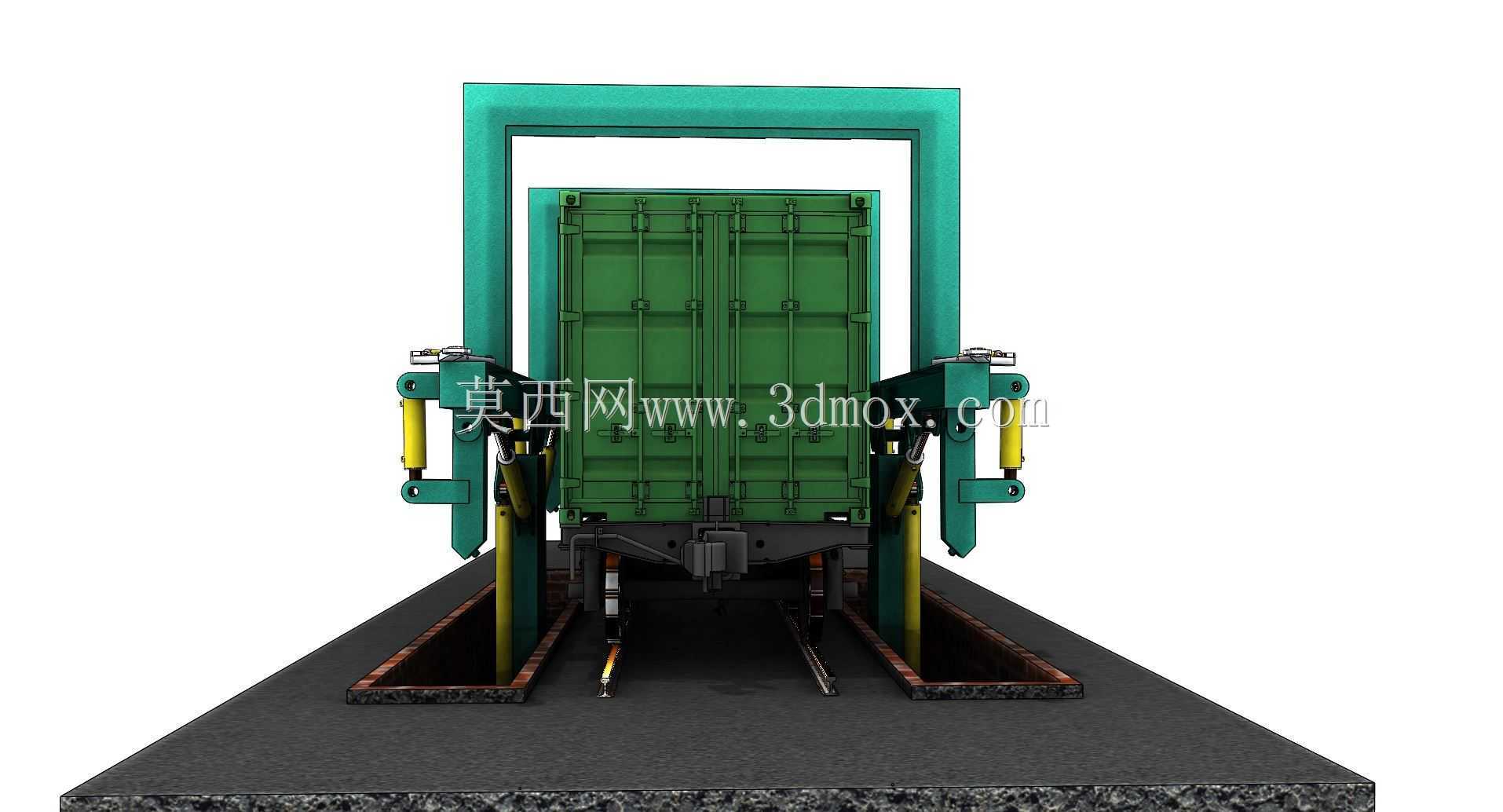

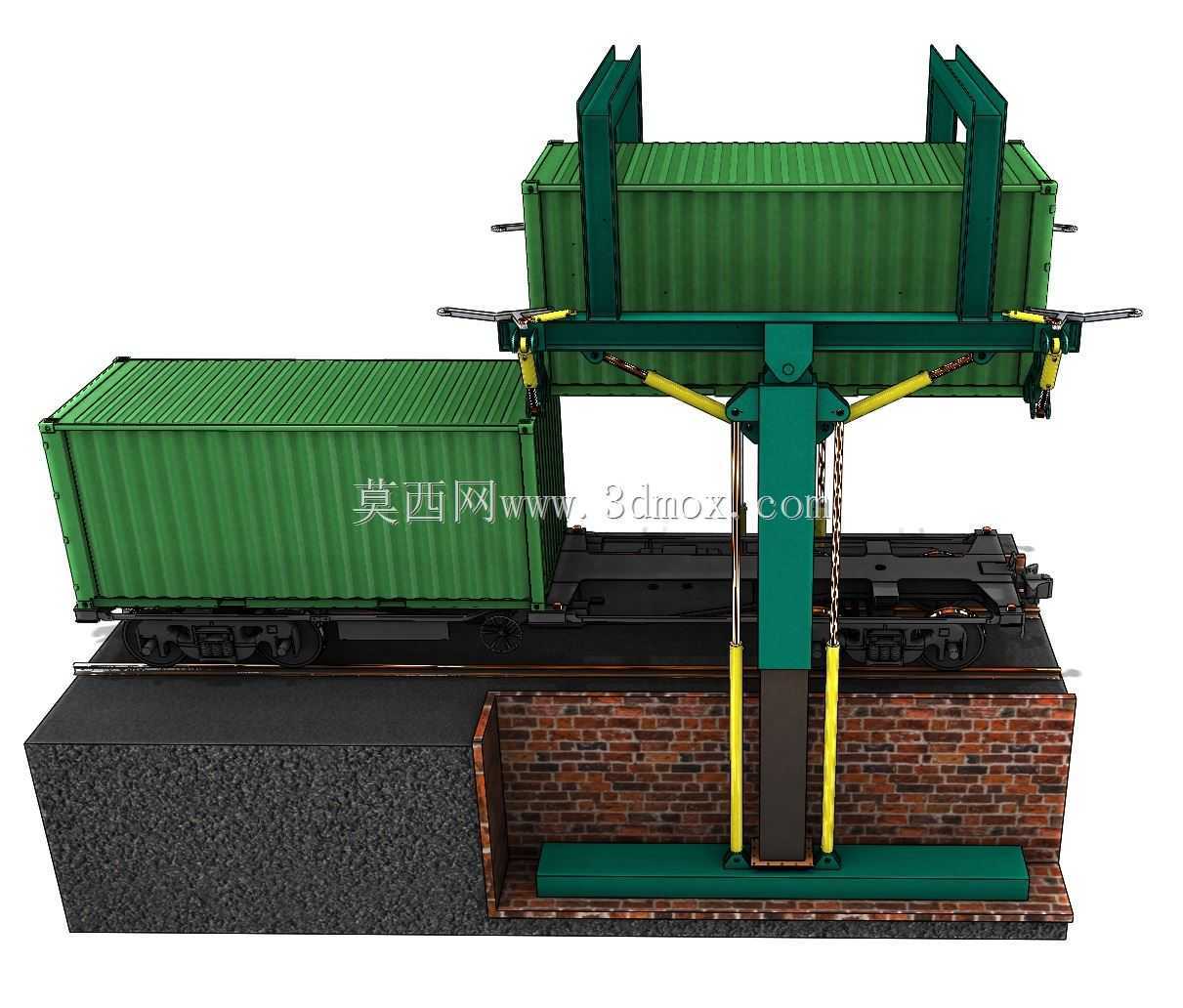

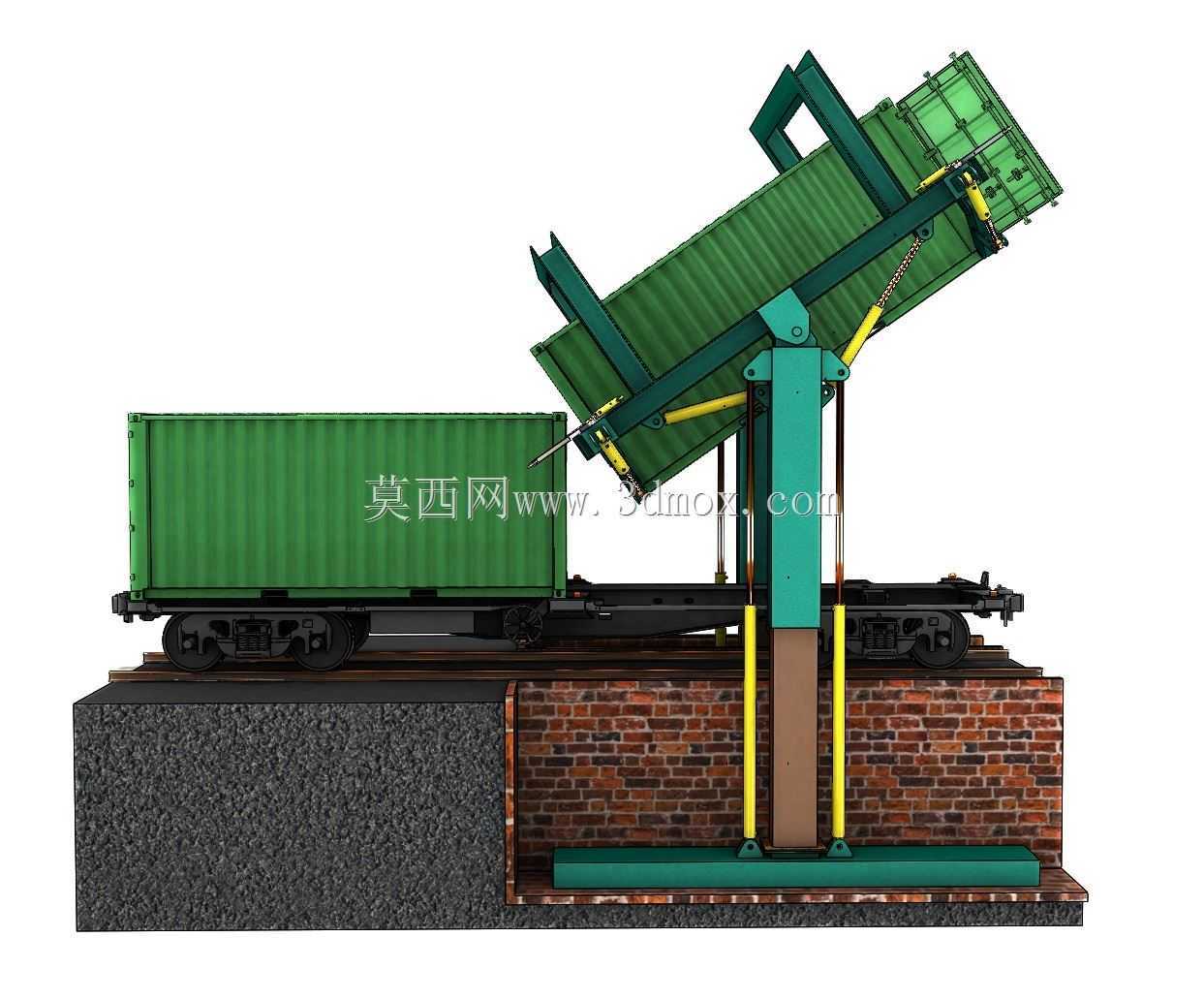

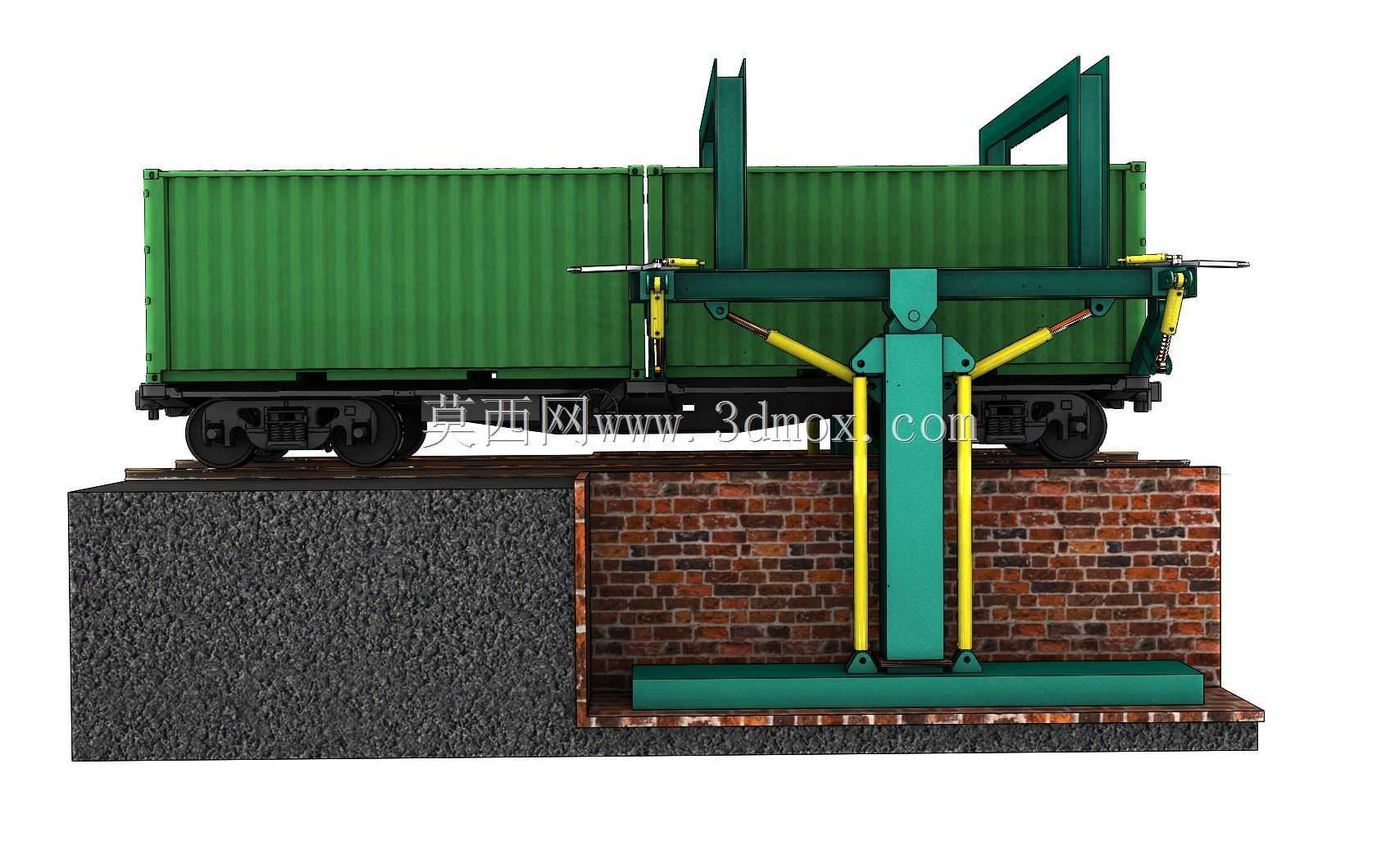

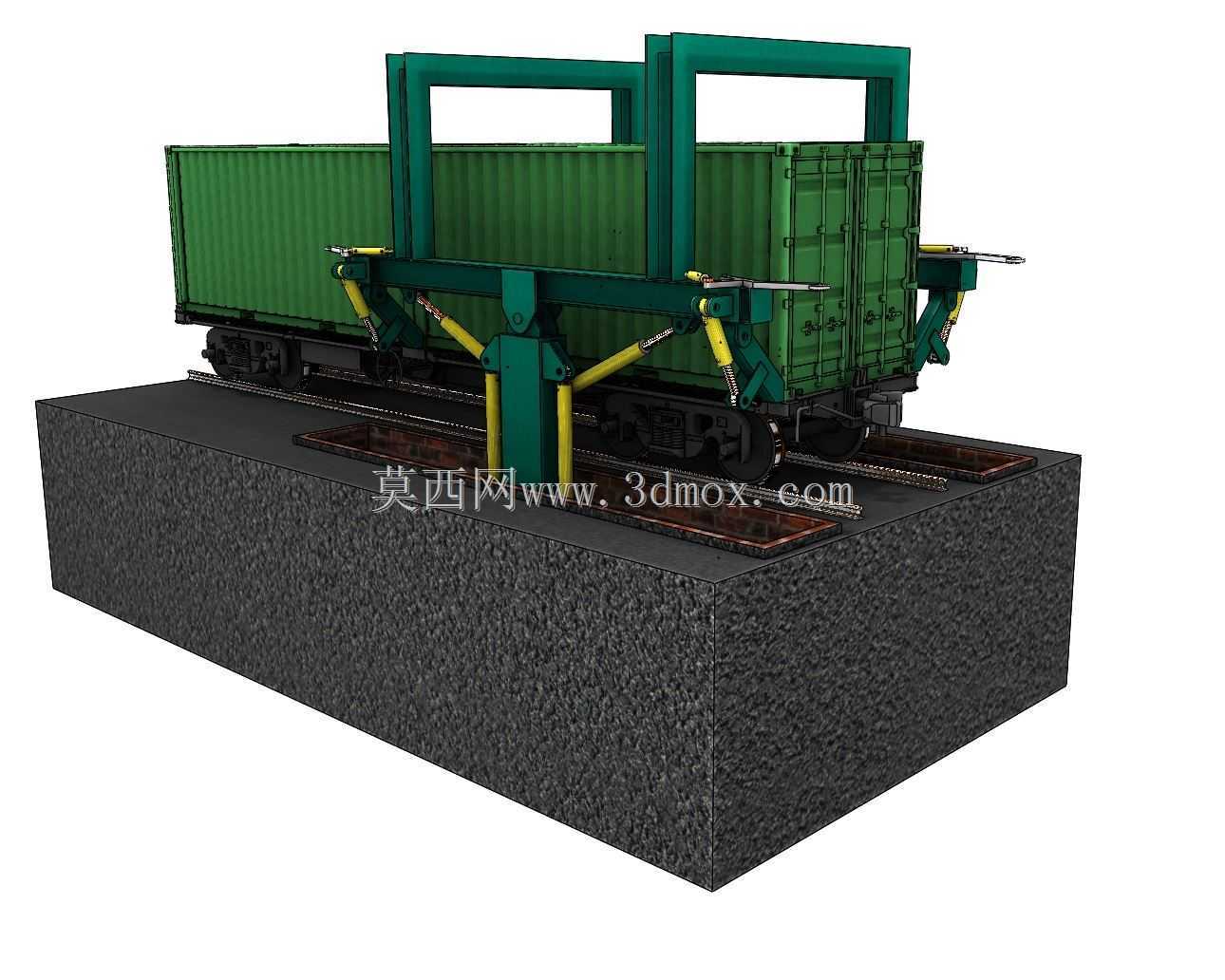

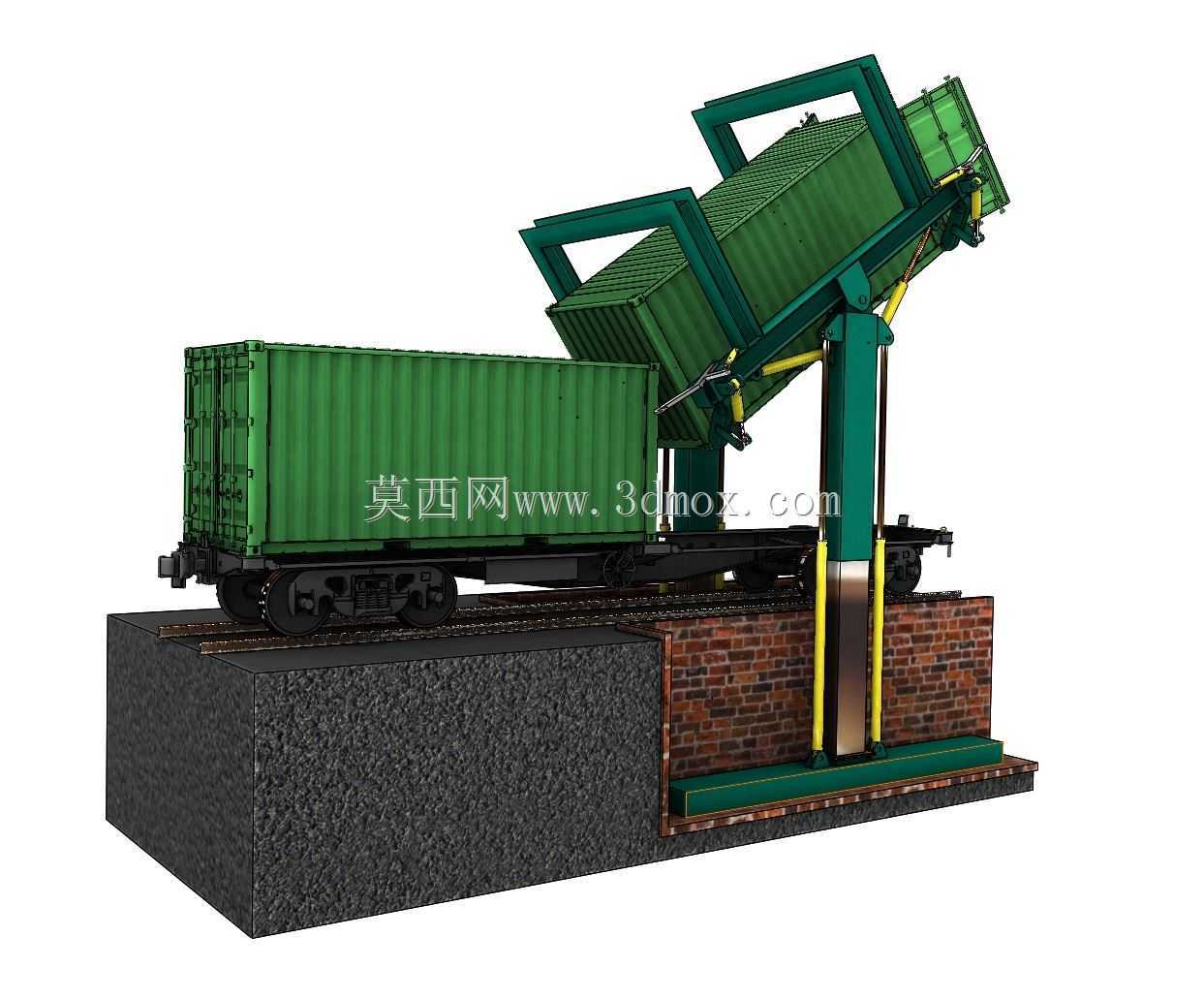

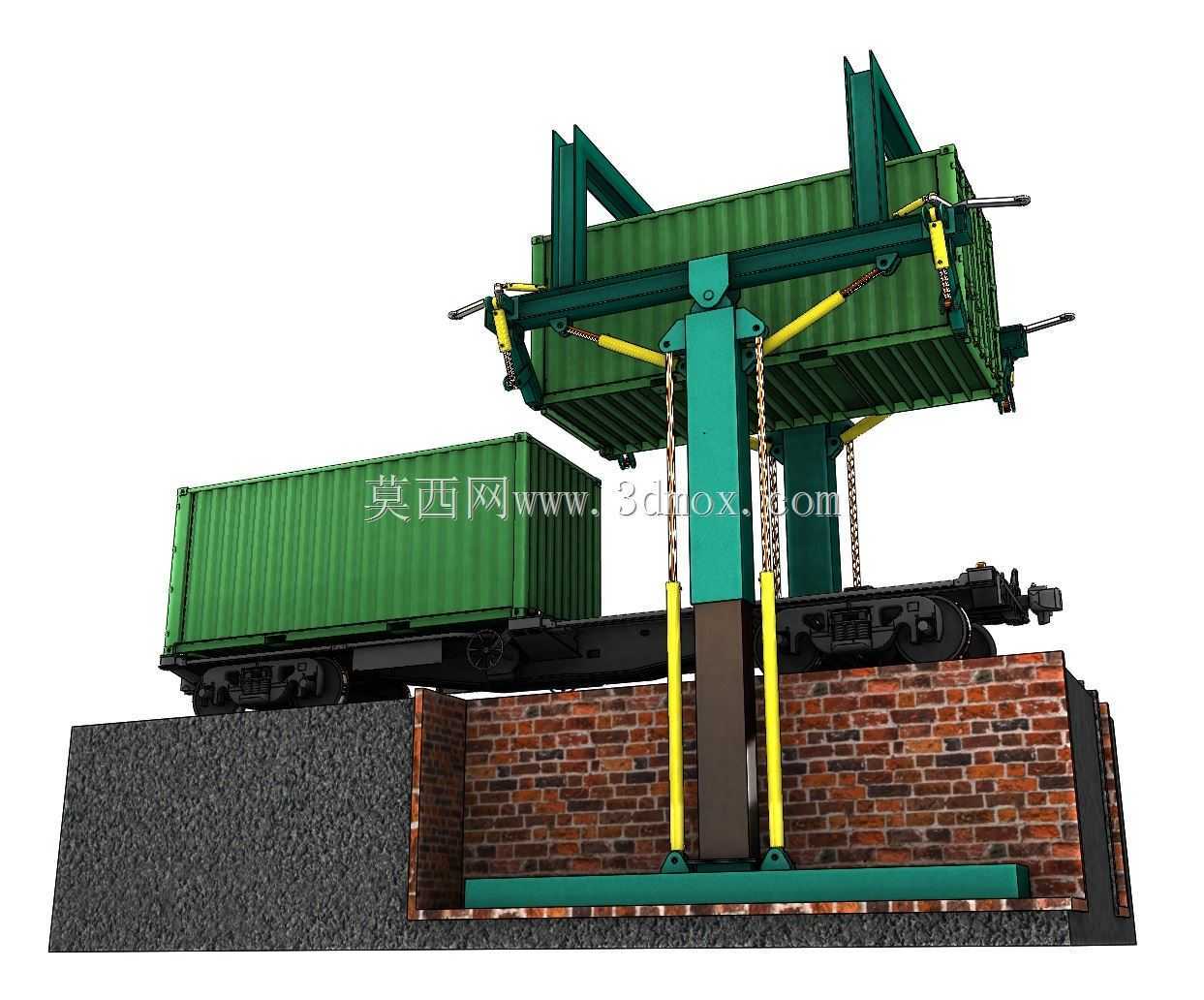

这套装置主要适配铁路货运场站的散货集装箱卸载作业场景，针对传统集装箱卸载需要额外配属大型正面吊、翻转机，作业流程长、对位要求高的痛点做了针对性结构设计，日常作业时无需额外挪动集装箱平车，直接在铁路专用线的预留地坑工位即可完成整箱散料的倾卸作业，大幅压缩散货专列的停站作业时长。从结构布局来看，设备采用双侧门型框架作为主体承载结构，框架立柱直接锚固在地坑两侧的混凝土基础上，安装边界完全贴合铁路标准轨距的限界要求，不会侵入列车通行的安全限界，非作业状态下举升翻转机构全部回落至低位，平车搭载集装箱可正常沿轨道通行，无需对现有线路做大规模改造。设备的核心动作由两组对称布置的液压举升缸配合翻转铰接机构实现，作业时框架上的锁紧机构先与集装箱端部的标准角件完成刚性锁固，确认锁止到位后，举升缸先带动集装箱垂直抬升脱离平车承载面，达到预设安全高度后，铰接端的翻转机构带动集装箱沿倾翻轴线缓慢转动，最大倾翻角度可满足散货完全卸出的角度要求，整个倾卸过程中集装箱的锁固点始终保持刚性连接，避免箱体晃动出现脱钩、侧滑风险。设计阶段充分考虑了铁路20英尺标准集装箱的外形尺寸与满载载荷，框架的受力点直接对应集装箱角件位置，载荷直接通过立柱传递到下部基础，无需额外做地面承载强化，地坑内部预留了散料导料槽与输送设备的安装空间，倾卸出的散料可直接通过地下输送设备转运至堆场，避免二次倒运产生的粉尘与物料损耗。整套机构的动作逻辑匹配铁路场站的快装快卸需求，对位时仅需平车将集装箱停至框架正下方的预设停车点位，无需反复调整车辆位置，锁紧机构可自适应标准集装箱的角件位置偏差，降低对位操作的难度，适合大宗散货比如煤炭、矿石、粮食等采用集装箱运输的铁路场站使用，相比传统的集装箱卸载工艺，整套设备的作业覆盖范围仅占用单节集装箱的工位长度，可沿铁路线并排布置多组装置，同时完成多节车厢的卸载作业，作业效率可匹配散货专列的整列卸载需求。结构设计上规避了传统翻转设备需要移动箱体的缺陷，所有动作均在固定工位完成，设备的维护点全部布置在地面以上的框架侧面，日常巡检、易损件更换无需进入地坑作业，降低运维的安全风险，液压管路沿立柱内侧布置，避免作业过程中散落的物料砸损管路，铰接位置全部采用密封式润滑结构，适配场站多粉尘的作业环境，延长部件的使用寿命。
