双轴啮合式西格玛叶片混合搅拌机构

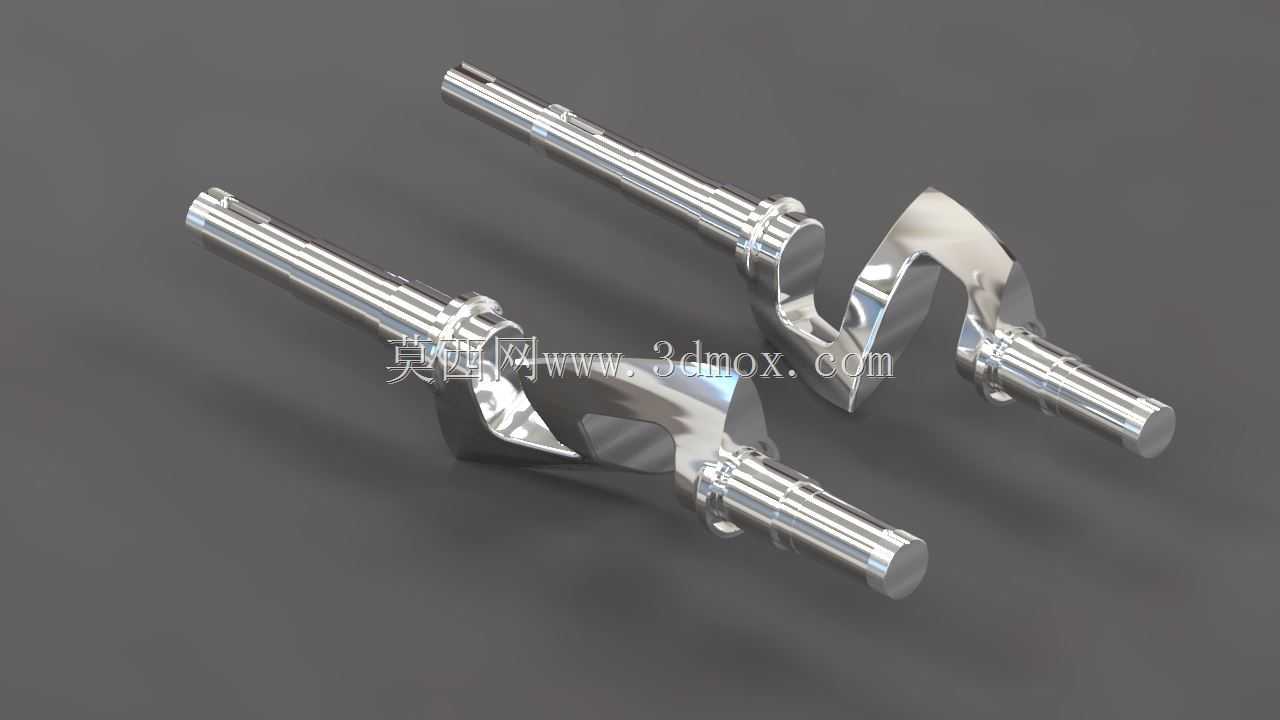

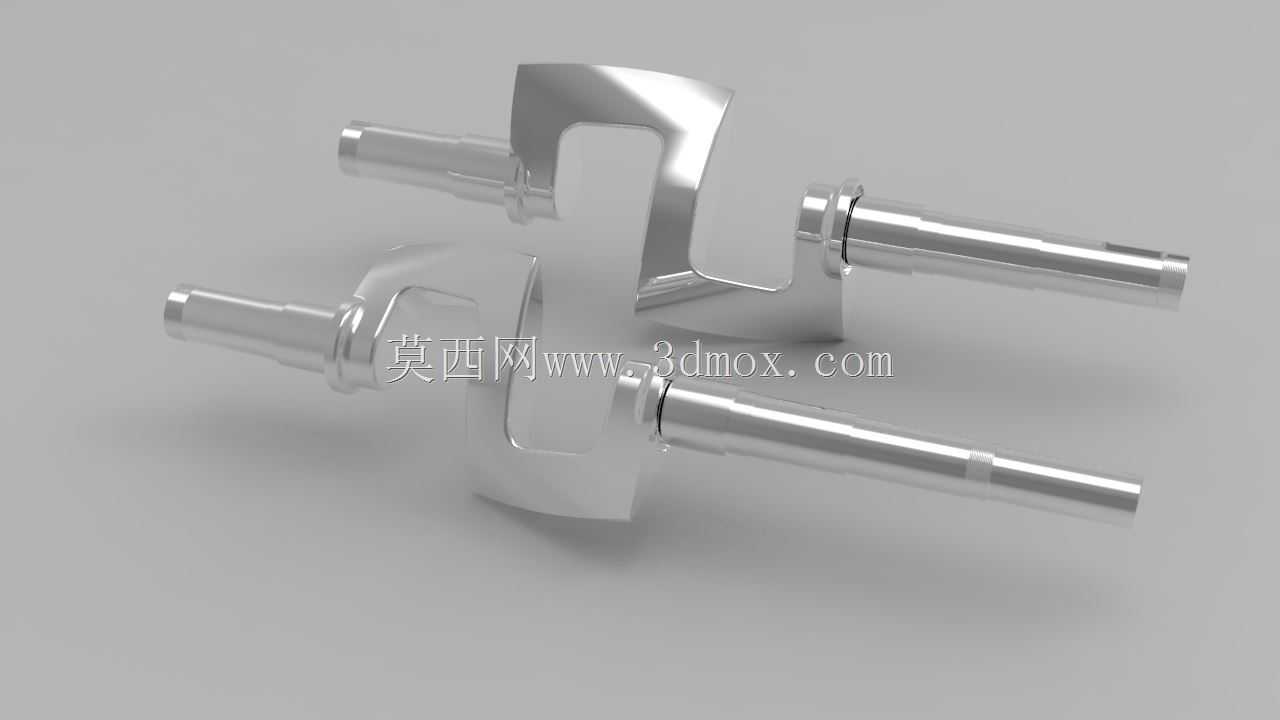

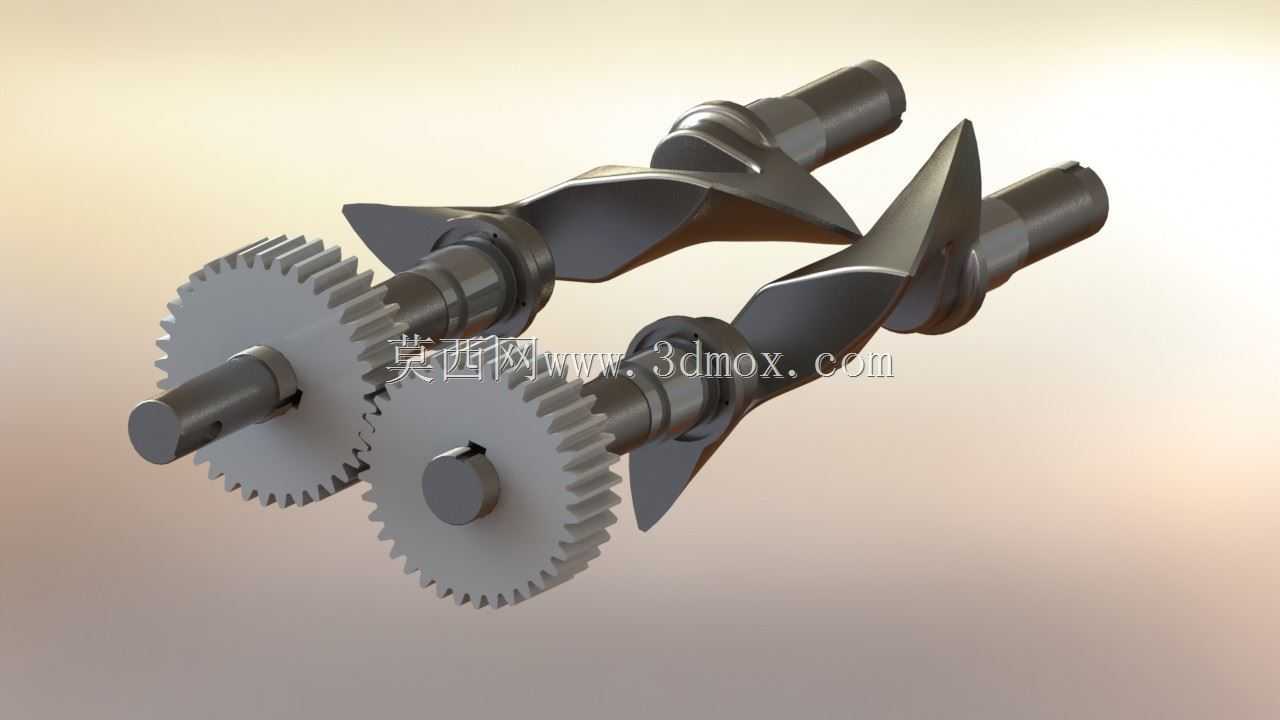

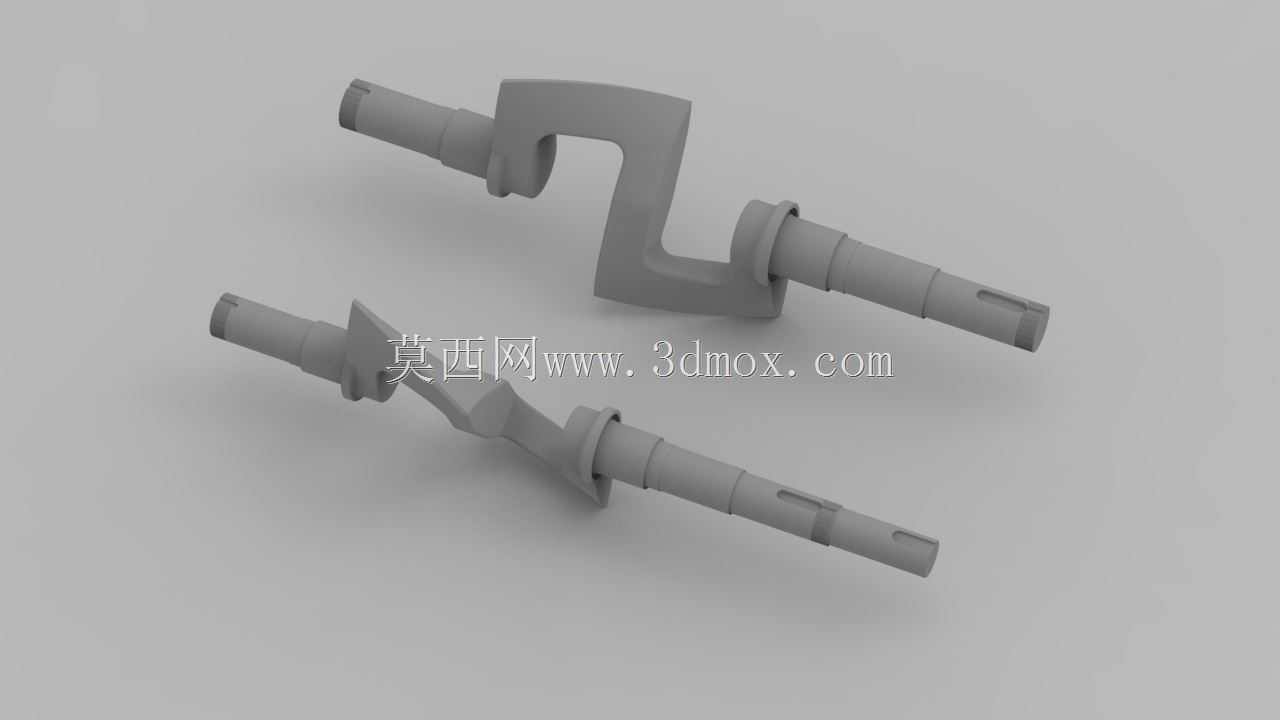

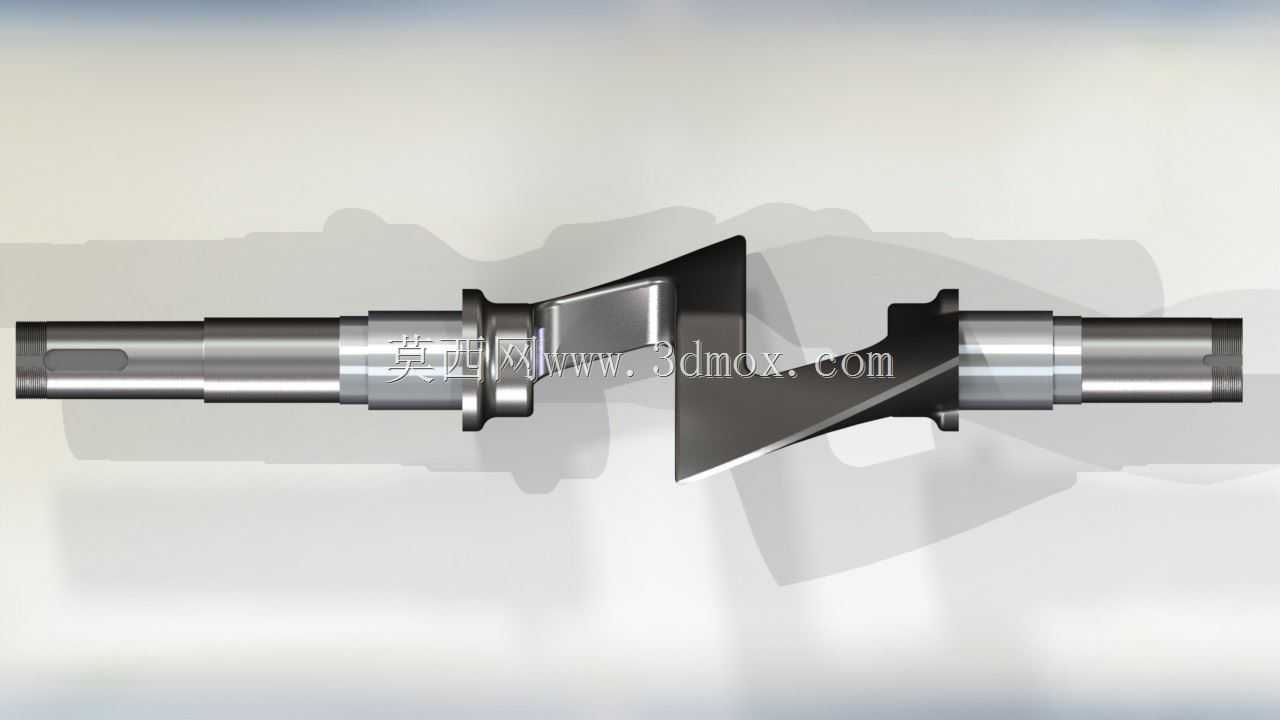

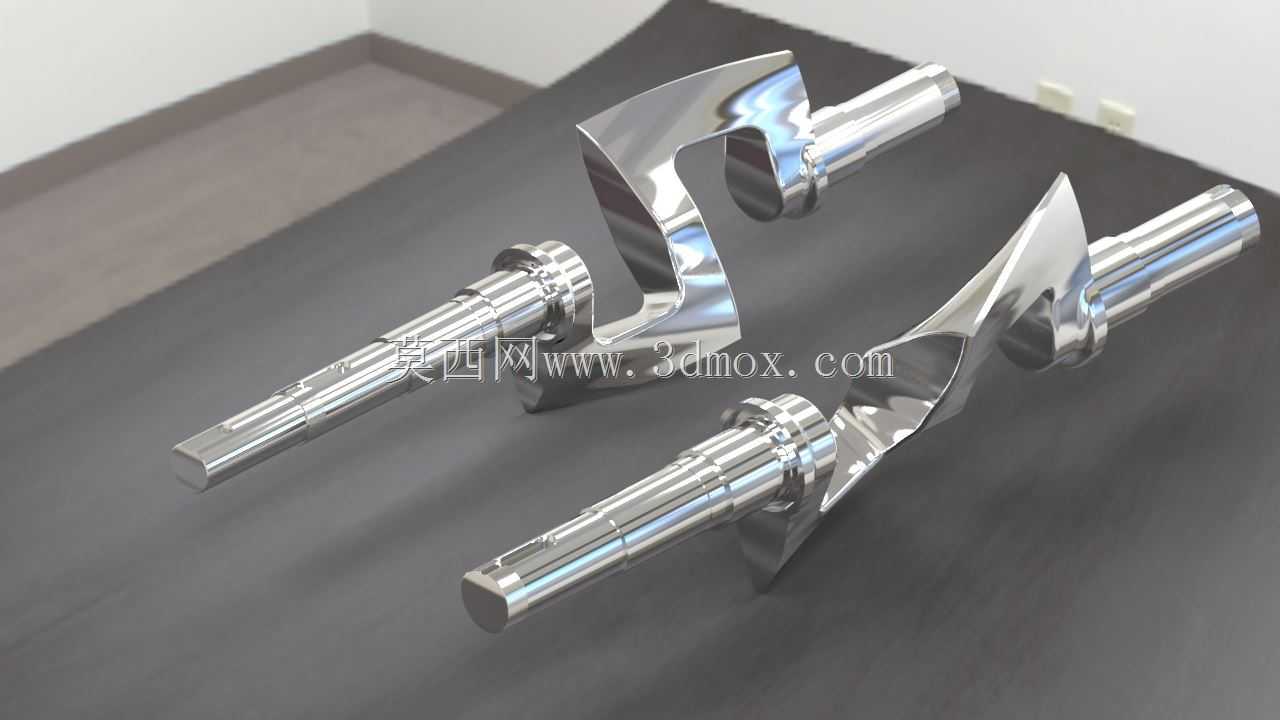

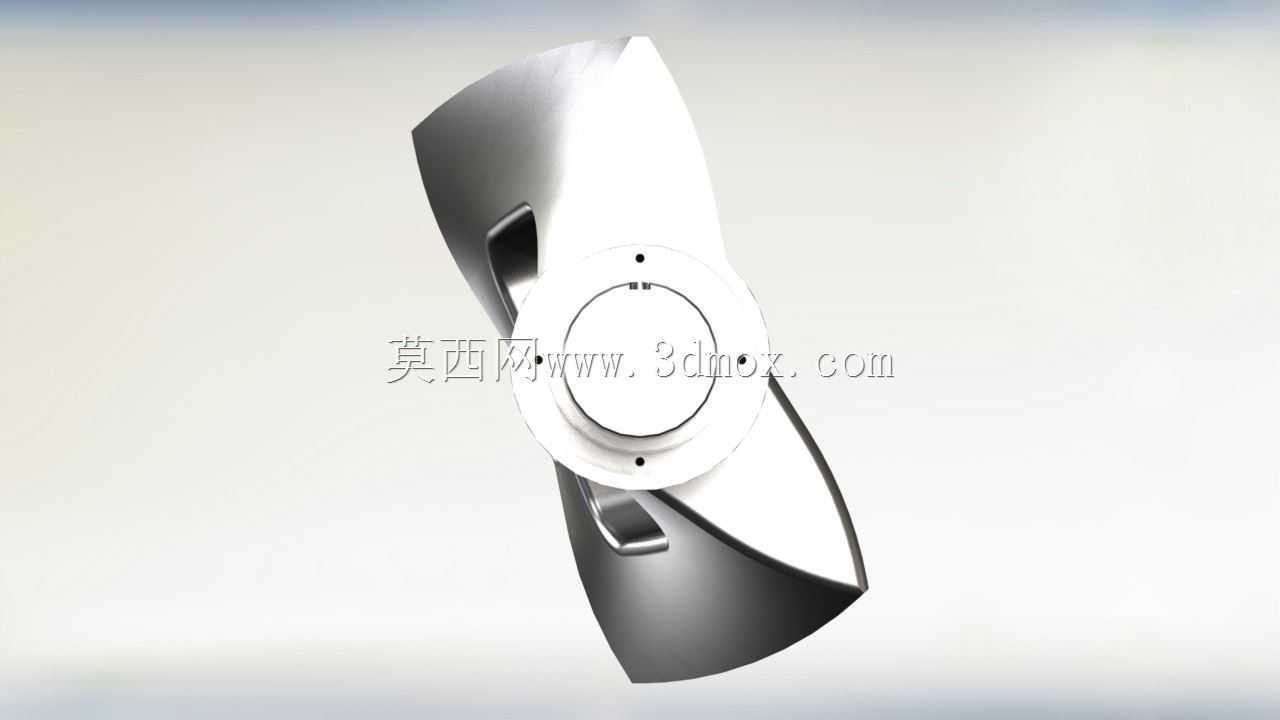

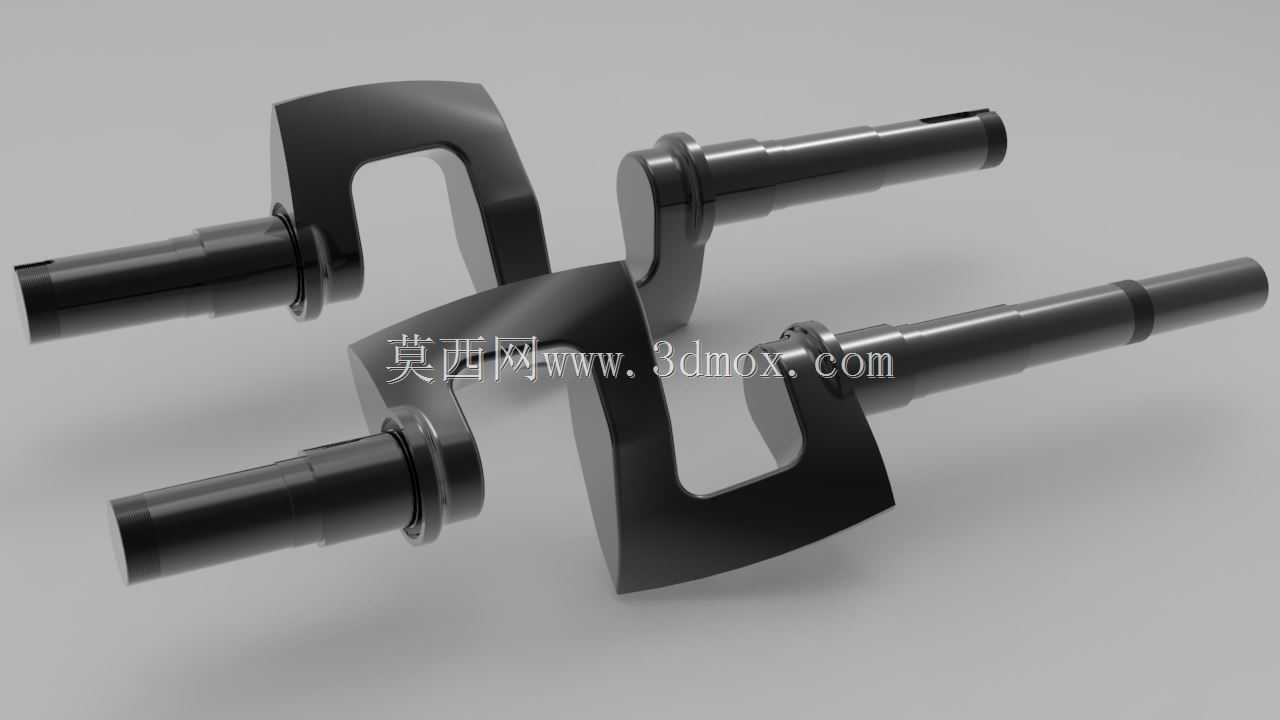

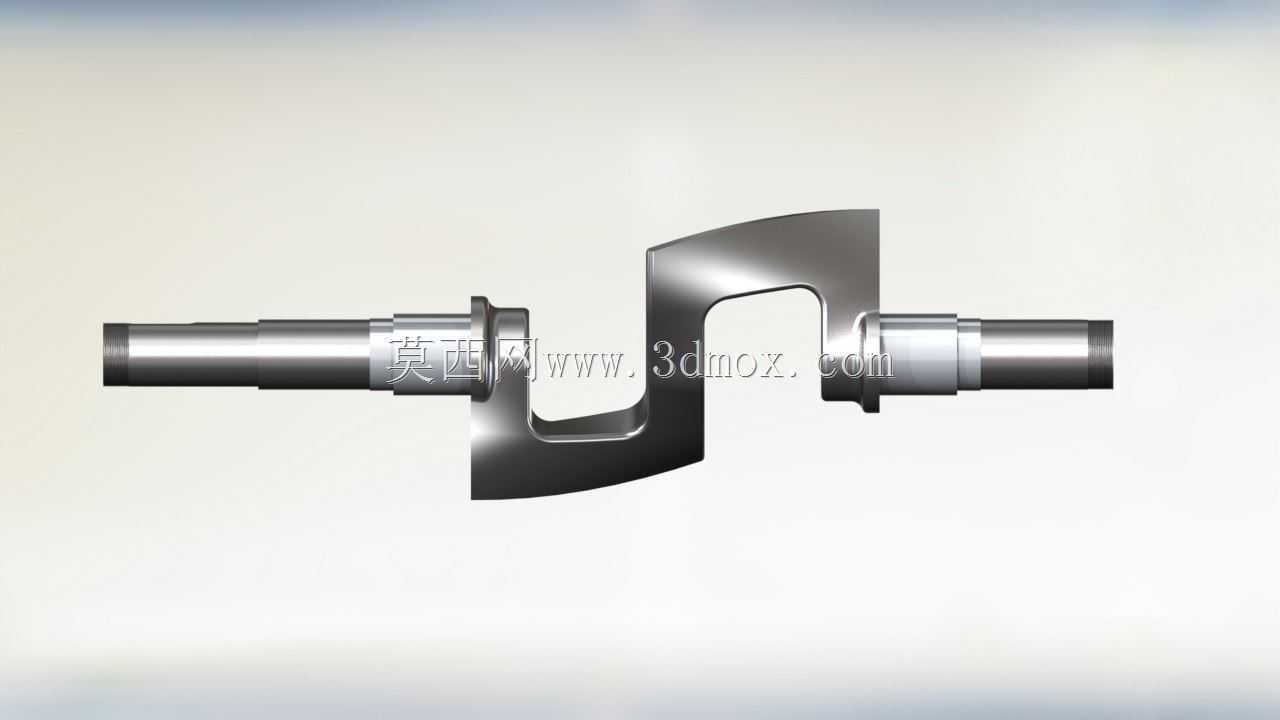

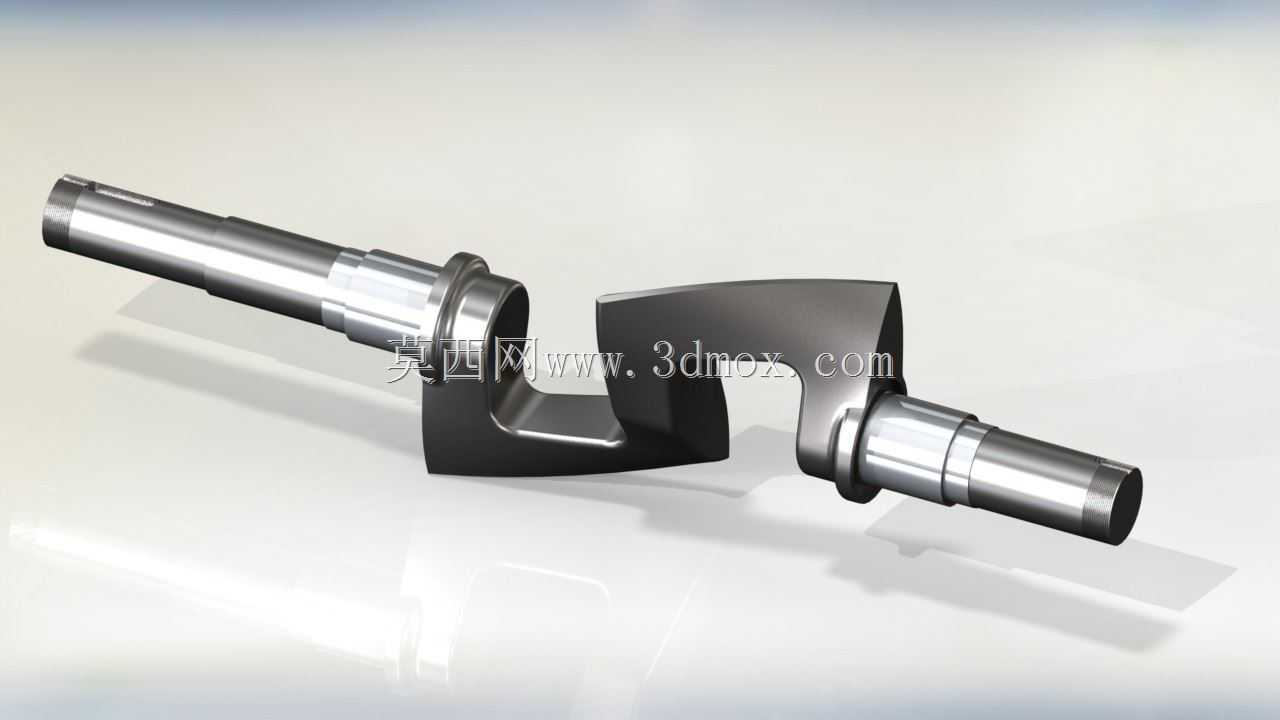

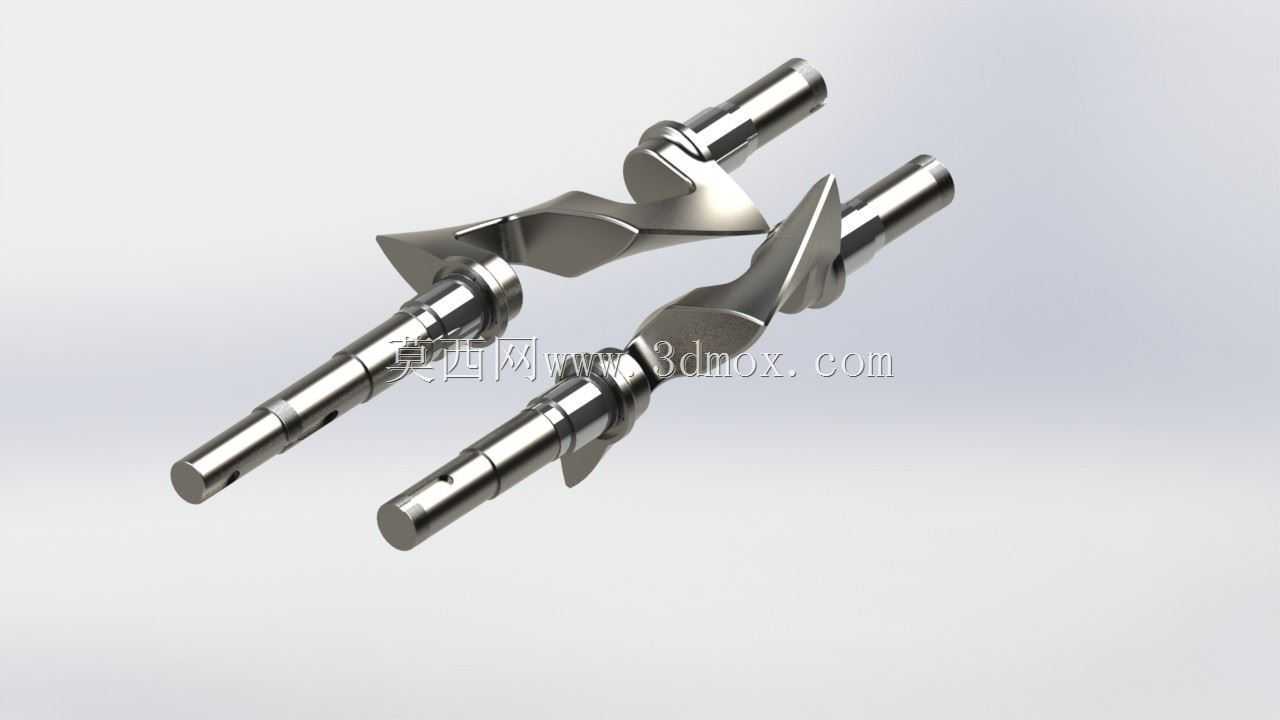

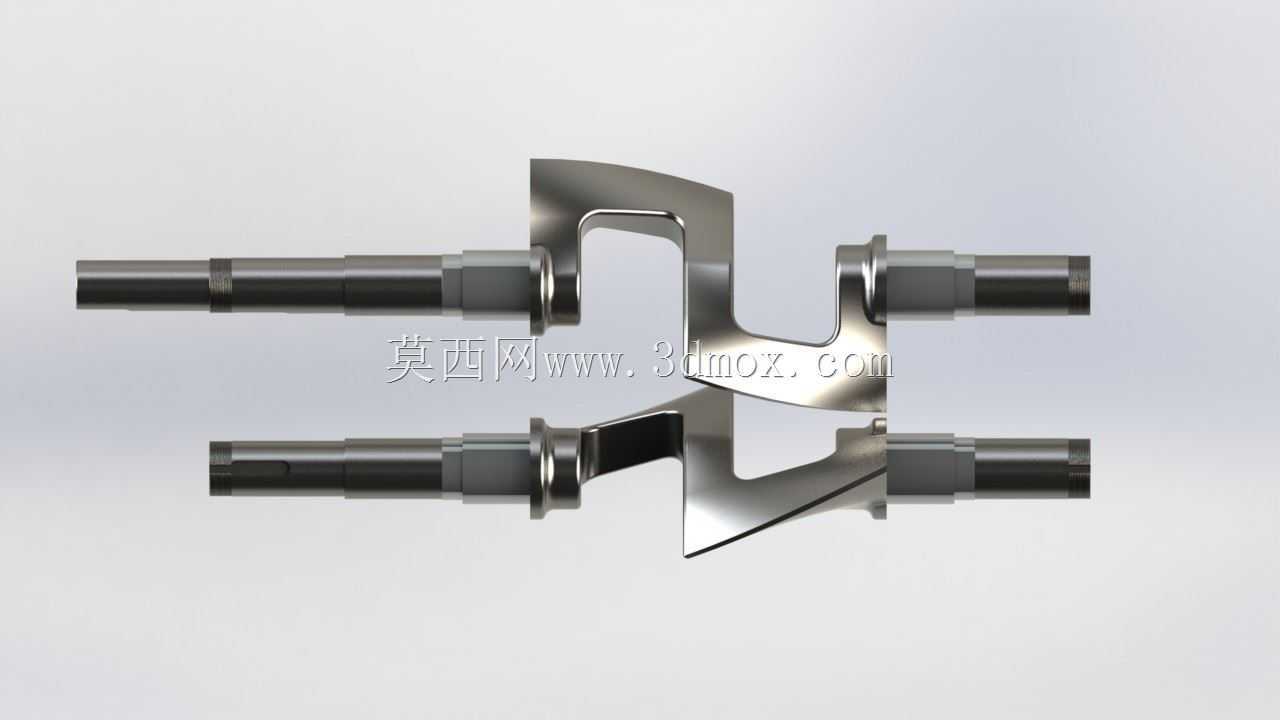

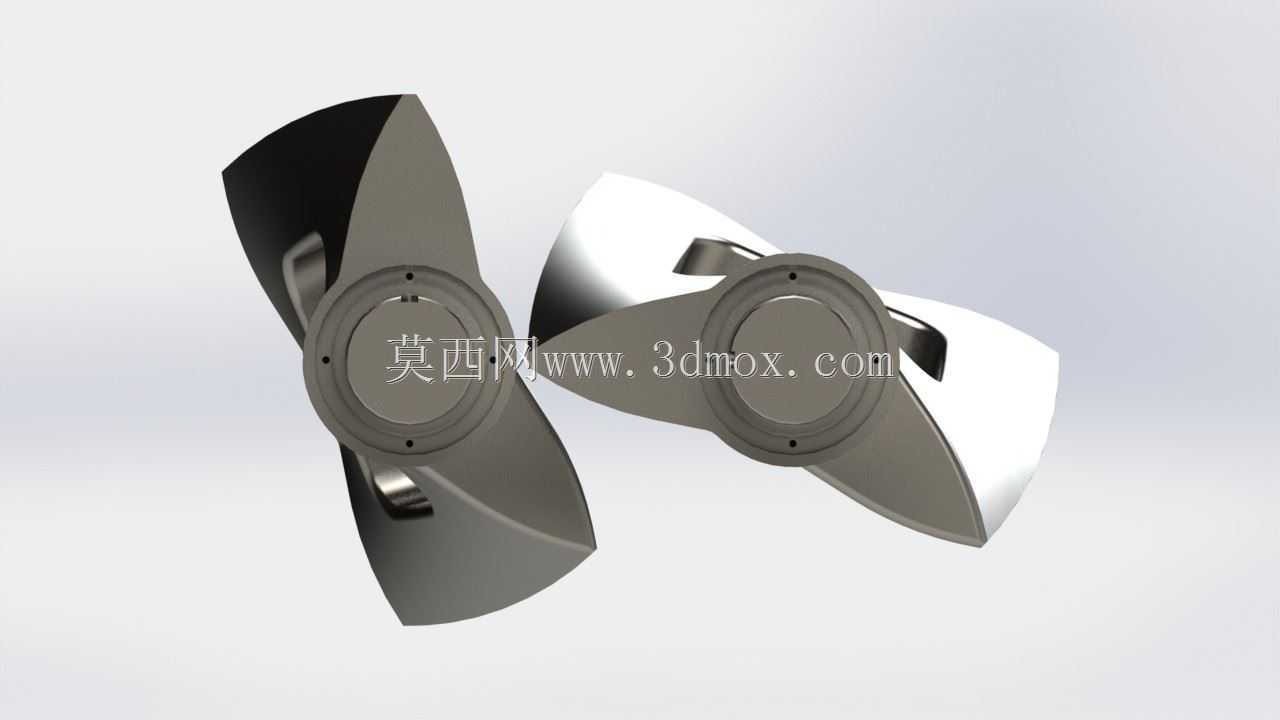

这套双轴啮合式搅拌机构，核心针对中等粘度物料的混配工序设计，常见应用于食品酱料加工、高分子材料共混、膏状日化原料制备、粘性工业浆料拌合等生产场景，这类工况下普通桨叶搅拌易出现物料抱轴、混合死角、轴向分层等问题，该结构恰好能针对性解决这类混料痛点。两根平行布置的搅拌轴端通过等模数等齿数的外啮合直齿轮实现同步反向转动，传动比严格保持1:1，保证两根轴上的西格玛型叶片在转动过程中始终保持精准的啮合间隙，既不会发生运动干涉，又能在啮合区间对物料形成持续的剪切、挤压、翻折作用，避免高粘物料在腔体内形成滞留死区。叶片采用大螺旋升角的扭曲曲面结构，曲面轮廓经过反复拟合优化，转动过程中除了径向的剪切作用，还能推动物料沿轴向产生往复窜动，让不同组分的物料在腔体内同时完成径向剪切混合与轴向对流交换，大幅缩短混料周期，混料均匀度相比普通Z型搅拌桨提升明显。从安装边界来看，两根轴的中心距由啮合齿轮的参数严格限定，轴端预留有标准的键槽传动位，可直接配套联轴器与减速驱动单元连接，轴伸段的直径、长度尺寸适配常规混合设备的腔体侧壁密封安装位，不需要对现有通用混合机腔体做大幅改造即可完成替换安装。设计过程中特意将叶片与轴的连接段做了圆弧过渡处理，避免直角结构造成的物料粘附残留，也方便生产结束后的腔体清洁作业，齿轮与轴的装配位采用轴肩定位加平键传扭的结构，能承受大扭矩工况下的交变载荷，避免长期高负载运行出现键槽剪切失效的问题。叶片的曲面曲率兼顾了搅拌效率与加工可行性，既保证搅拌过程中对物料的作用强度，也能通过常规的五轴铣削或者精密铸造工艺完成加工，不会出现过于复杂的曲面导致加工成本陡增的问题。
