热处理工序用方形淬火槽配套吊具结构

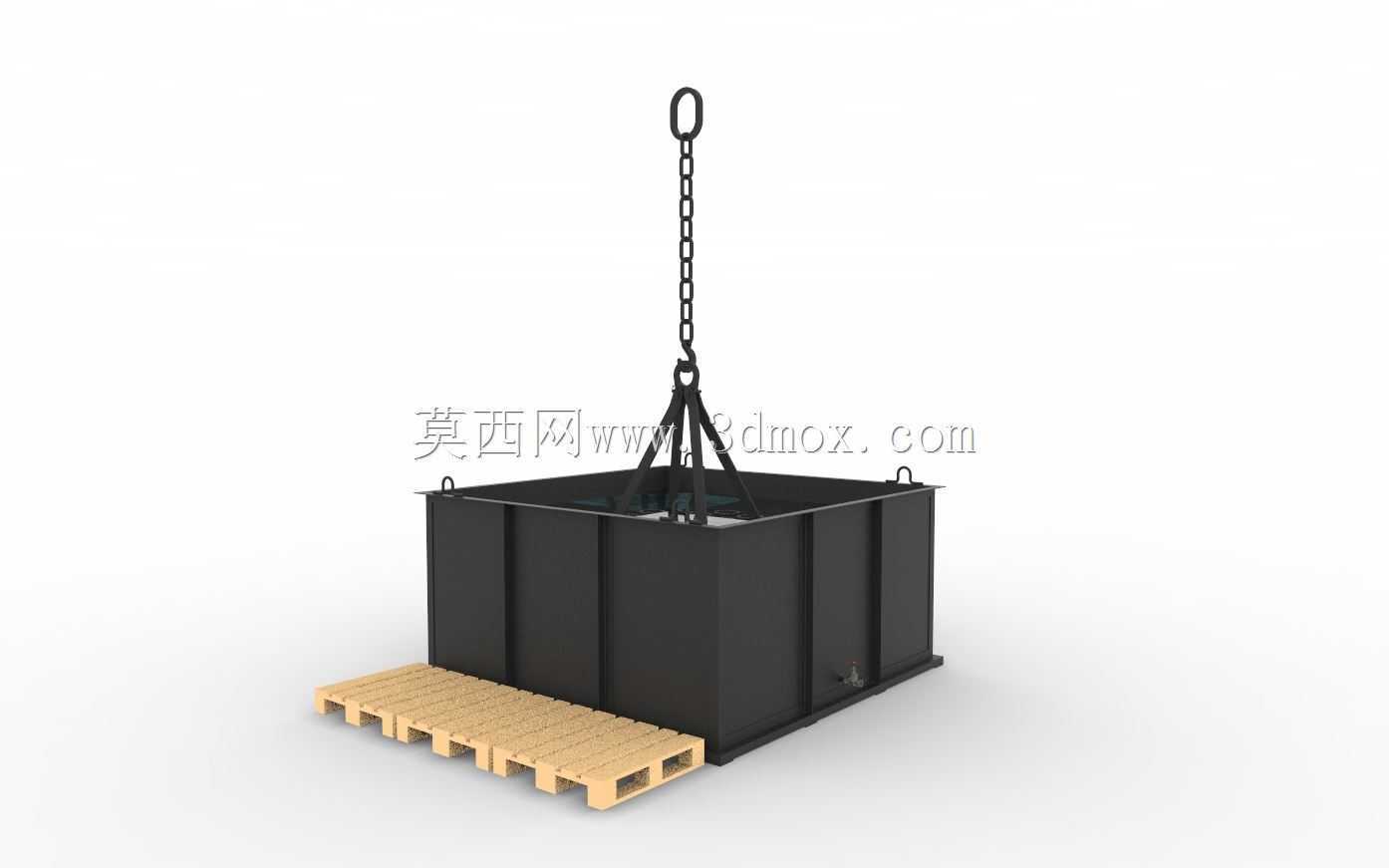

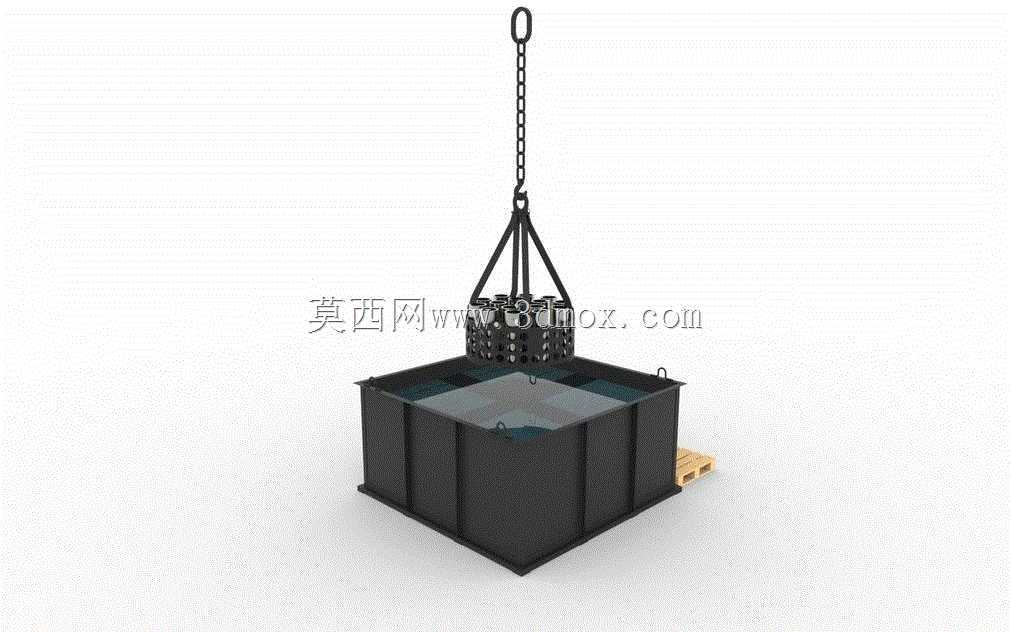

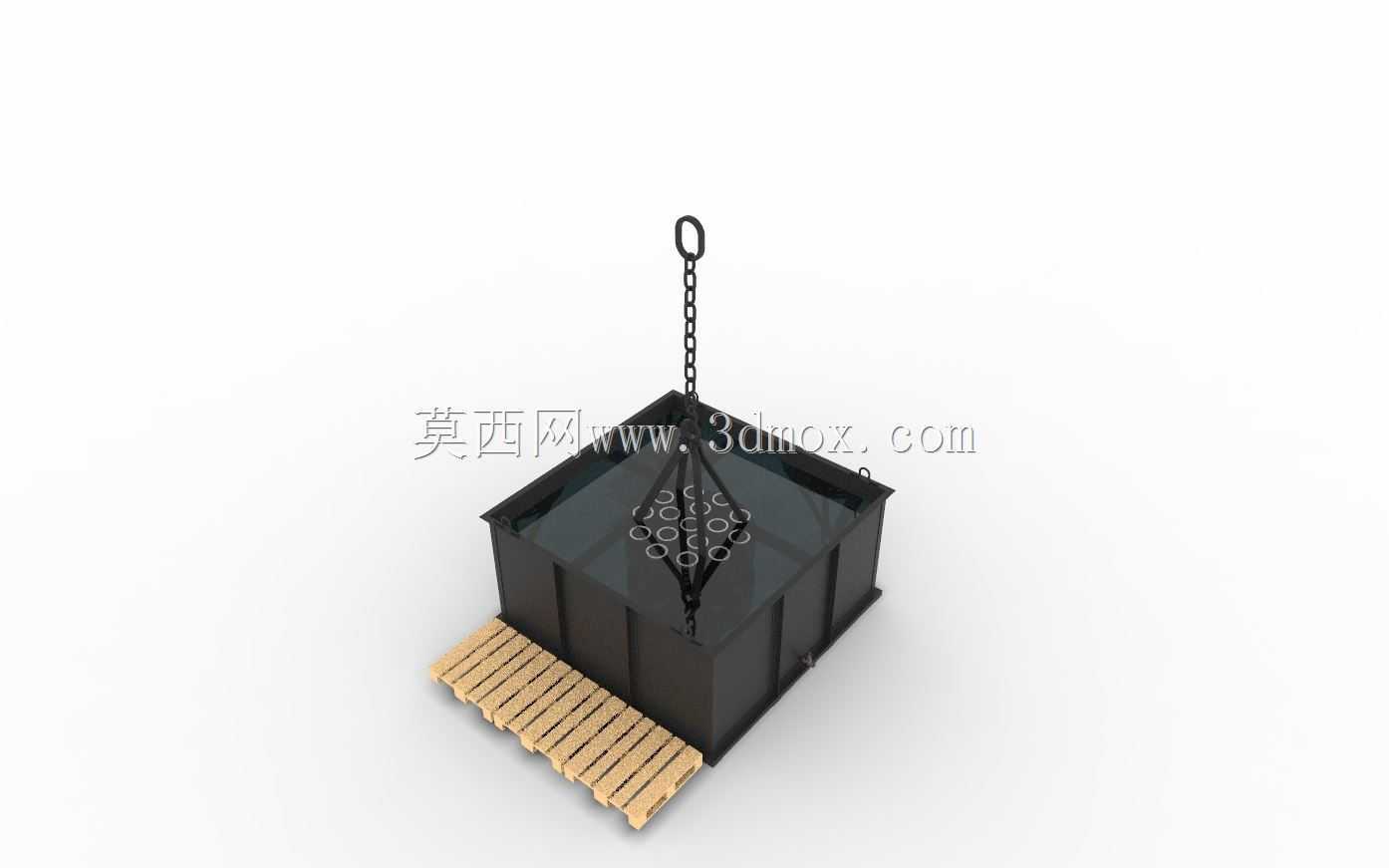

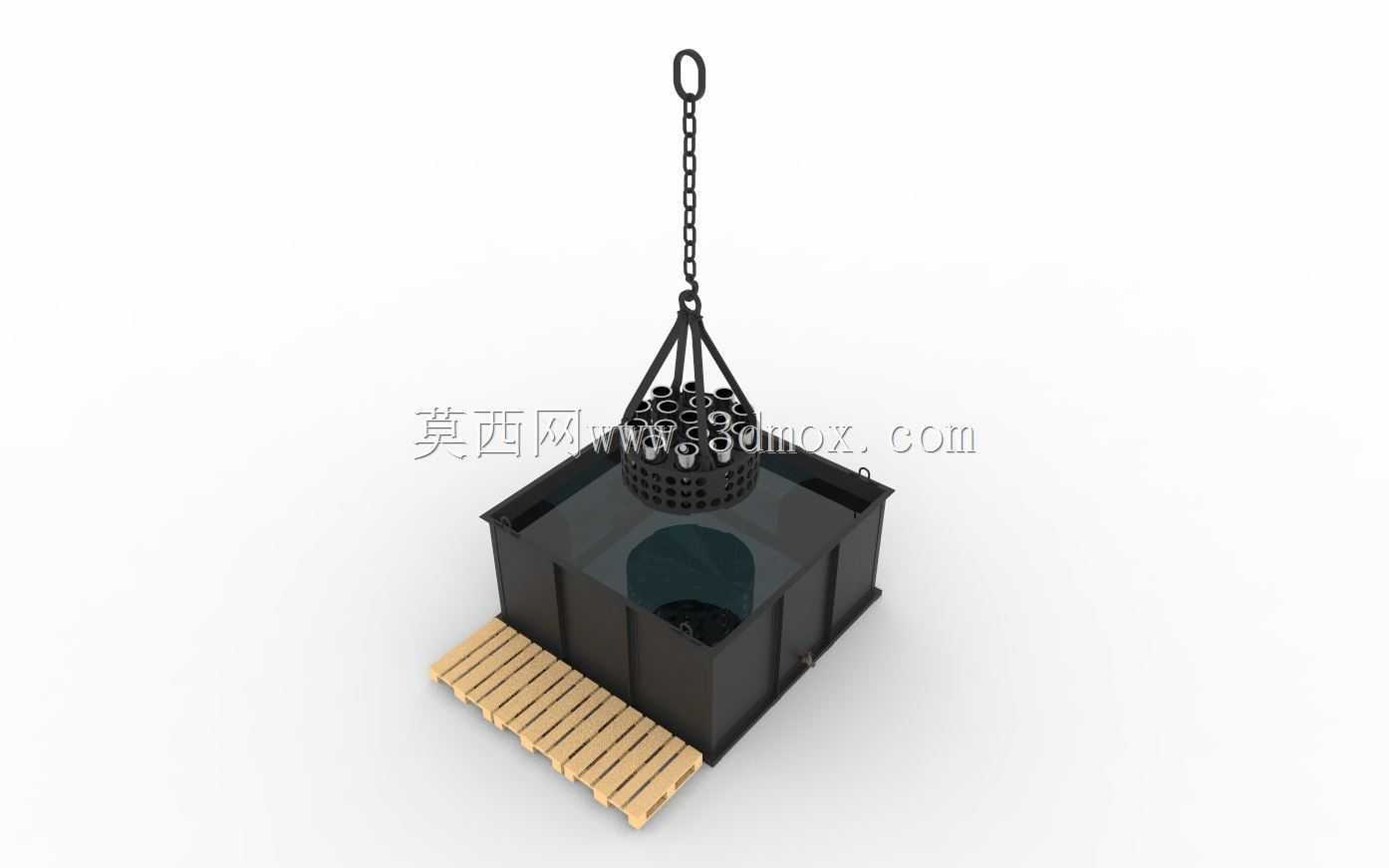

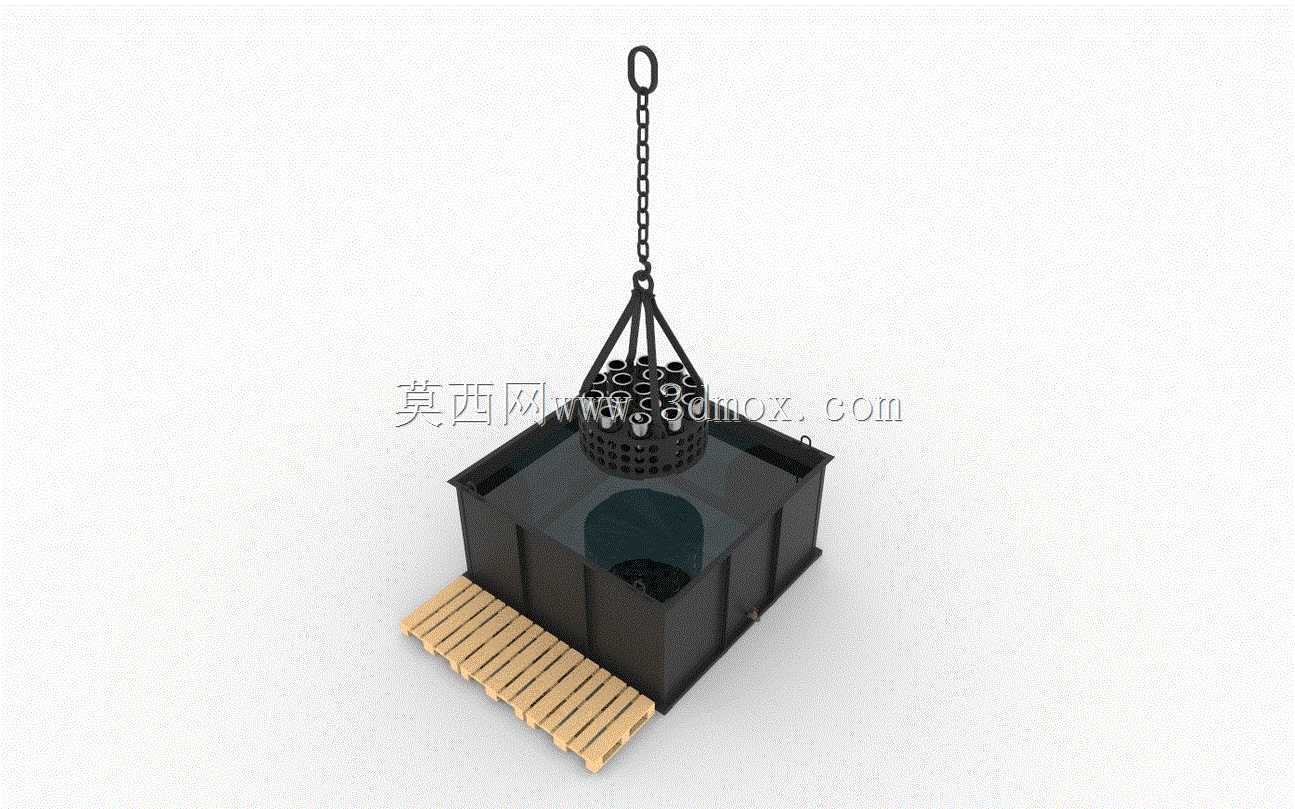

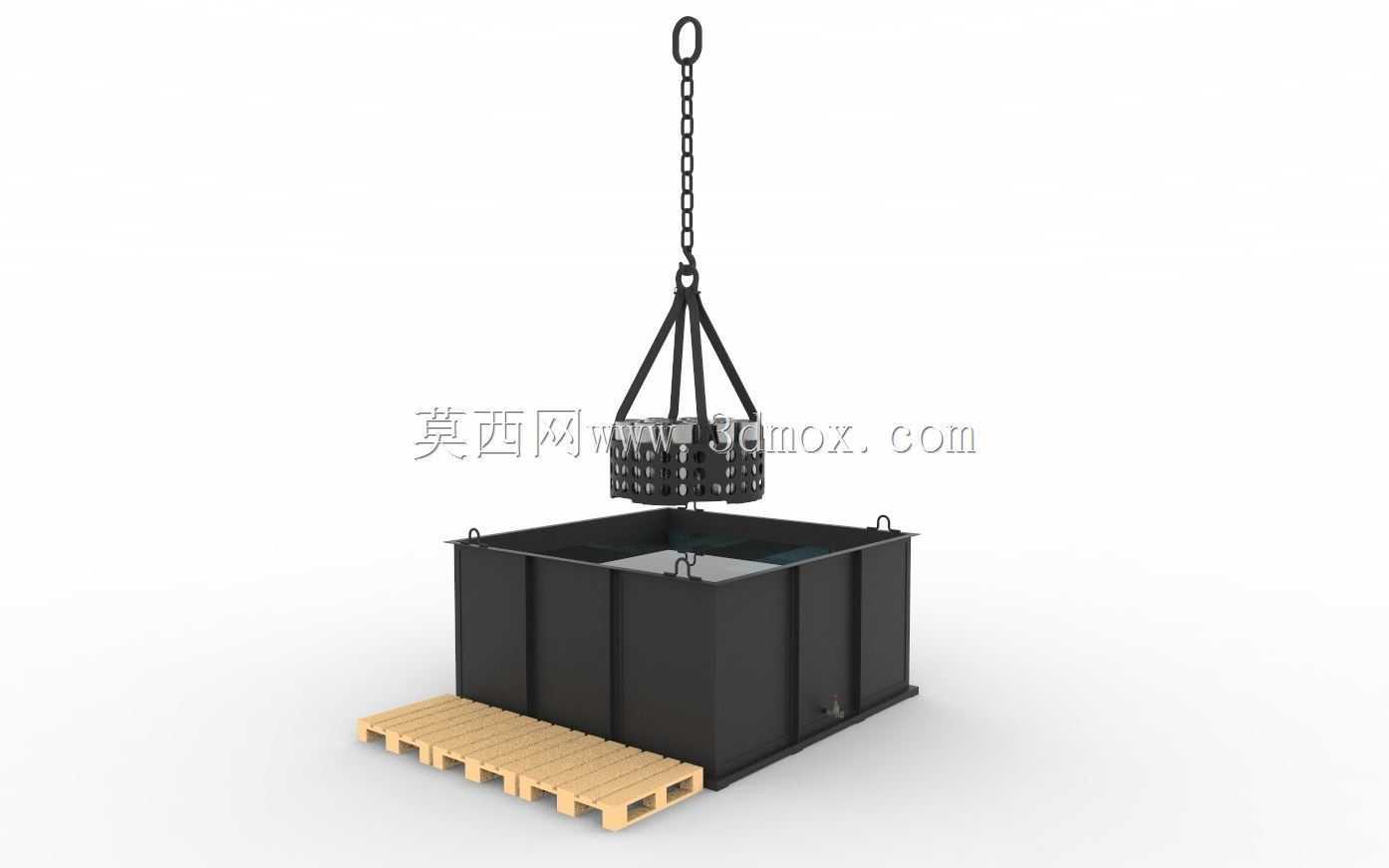

这套结构针对金属热处理淬火工序的实际作业需求设计，核心解决批量工件入液淬火过程中的装载、转运、浸液均匀性问题。日常生产中，这类槽体多布置在热处理车间的淬火工位，紧邻加热炉出料端，配合车间起重设备完成工件从出炉到入淬的快速转运，减少工件高温停留时间，避免氧化皮过度生成与温降不均导致的淬火硬度差。槽体采用方形敞口结构设计，相比圆形槽更适配车间矩形工位布局，能最大化利用工位占地面积，侧壁设置多道竖向加强筋，抵消槽内满载淬火液时的侧壁静压力，避免长期使用出现侧壁鼓胀变形，槽沿位置预留吊环安装位，方便槽体本身的移位与安装固定，底部做加厚承托结构，可直接放置在车间硬化地面或配套支架上，无需额外做复杂的预埋固定，安装边界适配常规热处理车间的工位承重要求。配套的吊笼式吊具通过链条与起重设备连接，吊具下部采用格栅式结构，淬火时淬火液可快速穿过格栅与工件充分接触，同时避免工件掉落入槽，吊具的吊点采用三角分力结构，起吊过程中吊笼保持水平，不会出现倾斜撒料的情况，吊具与槽体的尺寸做了适配设计，下放时可完全浸入槽内淬火液中，起吊时不会与槽壁发生剐蹭。设计过程中重点考虑了淬火作业的工况特性，槽体与吊具均采用耐热耐蚀的金属材质，可适应淬火液的长期腐蚀以及高温工件入液时的瞬时温度冲击，槽体一侧预留的托盘位可临时放置待淬或刚完成淬火的工件，减少工件转运的辅助时间。实际使用时，槽内注入对应工艺要求的淬火介质，加热完成的工件装入吊笼后，通过起重设备快速吊入槽内，上下小幅起落吊具可带动槽内液体流动，打破工件表面的蒸汽膜，提升淬火冷却的均匀性，减少工件淬火变形与软点缺陷，吊具的格栅间隙根据常见热处理工件的尺寸设计，可适配轴类、小型结构件、齿轮类等多种工件的淬火装载需求，无需频繁更换吊具，适配中小批量热处理生产的柔性作业需求。
