带回转定位机构的可移动工装作业台

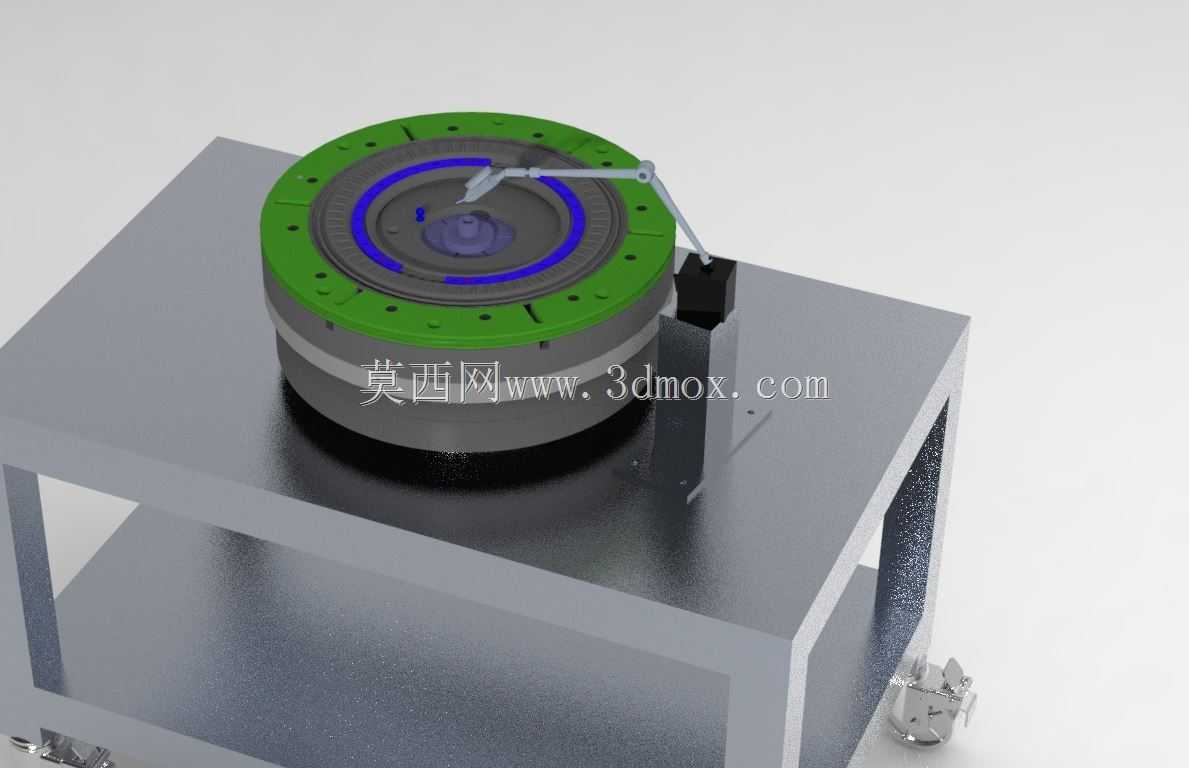

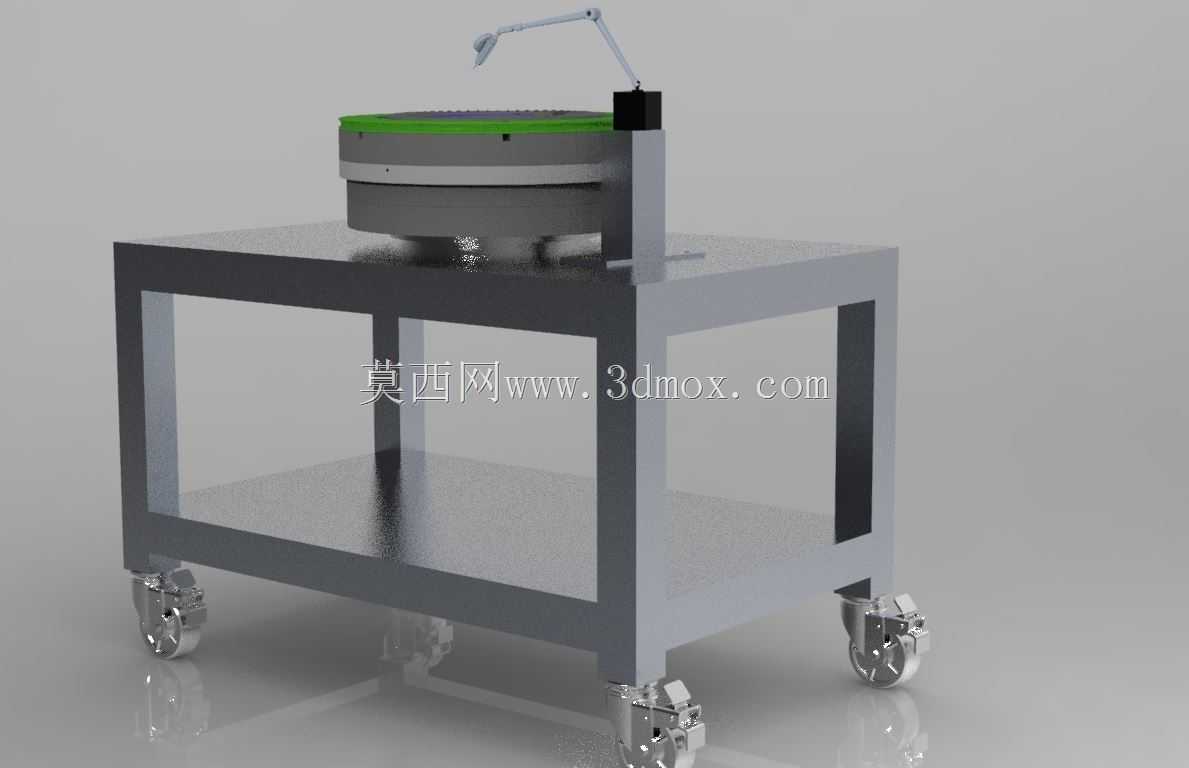

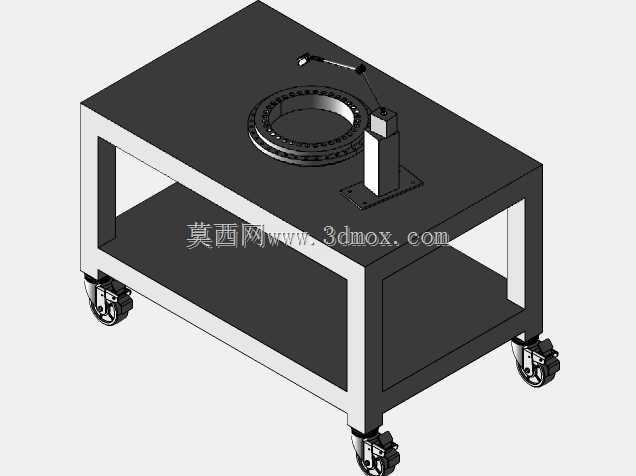

这款可移动作业台主要面向多工序离散制造场景设计，适配中小批量精密零件的装夹、检测、装配作业需求，可在车间不同工位间灵活转运，替代传统固定式工位台的功能局限，尤其适合机加工序间流转、精密组件预装、工件形位公差复测等作业环节。整体框架采用3英寸见方的标准工业钢管焊接成型，框架做双层开放式结构设计，下层预留置物空间可放置工装辅具、检测量具、待加工工件，减少作业过程中人员往返取件的无效动线，框架焊接后做去应力处理，避免长期承重出现焊接变形影响台面平面度。底部配置四只额定载荷900磅的工业脚轮，其中两只带刹车锁定结构，移动时可灵活转向，到达指定工位后踩下刹车即可锁定位置，避免作业过程中台体移位影响加工精度。台面上部搭载高精度回转支承组件，采用SKF NRT 260 B型超精密轴向径向圆柱滚子轴承作为回转核心，该类轴承具备高刚性、低回转间隙的特性，可承受径向、轴向及倾覆力矩的复合载荷，适配五轴CNC加工配套的工作台精度要求，回转台面边缘做绿色标识圈，可直观显示回转范围，避免作业过程中工装超出安全边界。回转台侧方安装可弯折的万向工作灯，灯臂可任意调整照射角度，为工件装夹、尺寸检测环节提供充足的局部照明，解决车间顶部照明存在的光影遮挡问题。台体整体安装边界控制为宽度30英寸、高度36英寸、长度48英寸，适配多数车间标准通道的通行宽度，可顺利通过常规设备间的安全通道，无需额外调整车间布局。设计过程中重点考量了长期使用的结构稳定性，框架所有焊缝做连续满焊处理，台面安装面焊后做铣削加工，保证回转支承安装基面的平面度公差控制在0.02mm以内，避免安装基面不平导致轴承回转卡滞、精度下降。回转台面预留通用T型槽安装接口，可适配不同规格的专用夹具，无需重新加工台面即可快速切换装夹方案，适配多品种小批量的柔性生产需求。配套的千分表安装位可直接固定在台体立柱上，用于实时检测回转台面的端跳、径跳精度，方便日常维护时快速校准设备精度，无需额外搭建表架。
