7.5kW民用固体燃料采暖供热炉结构

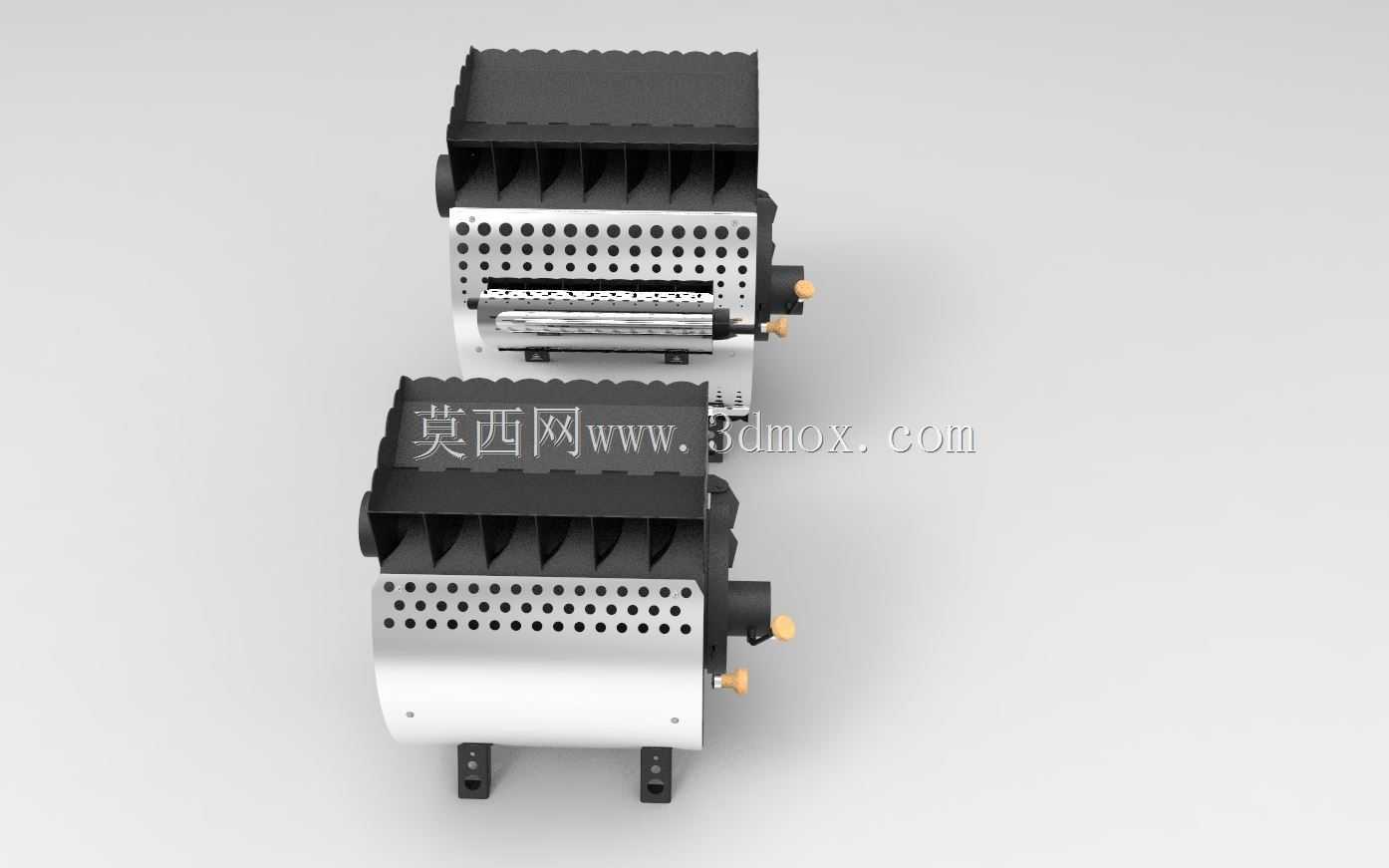

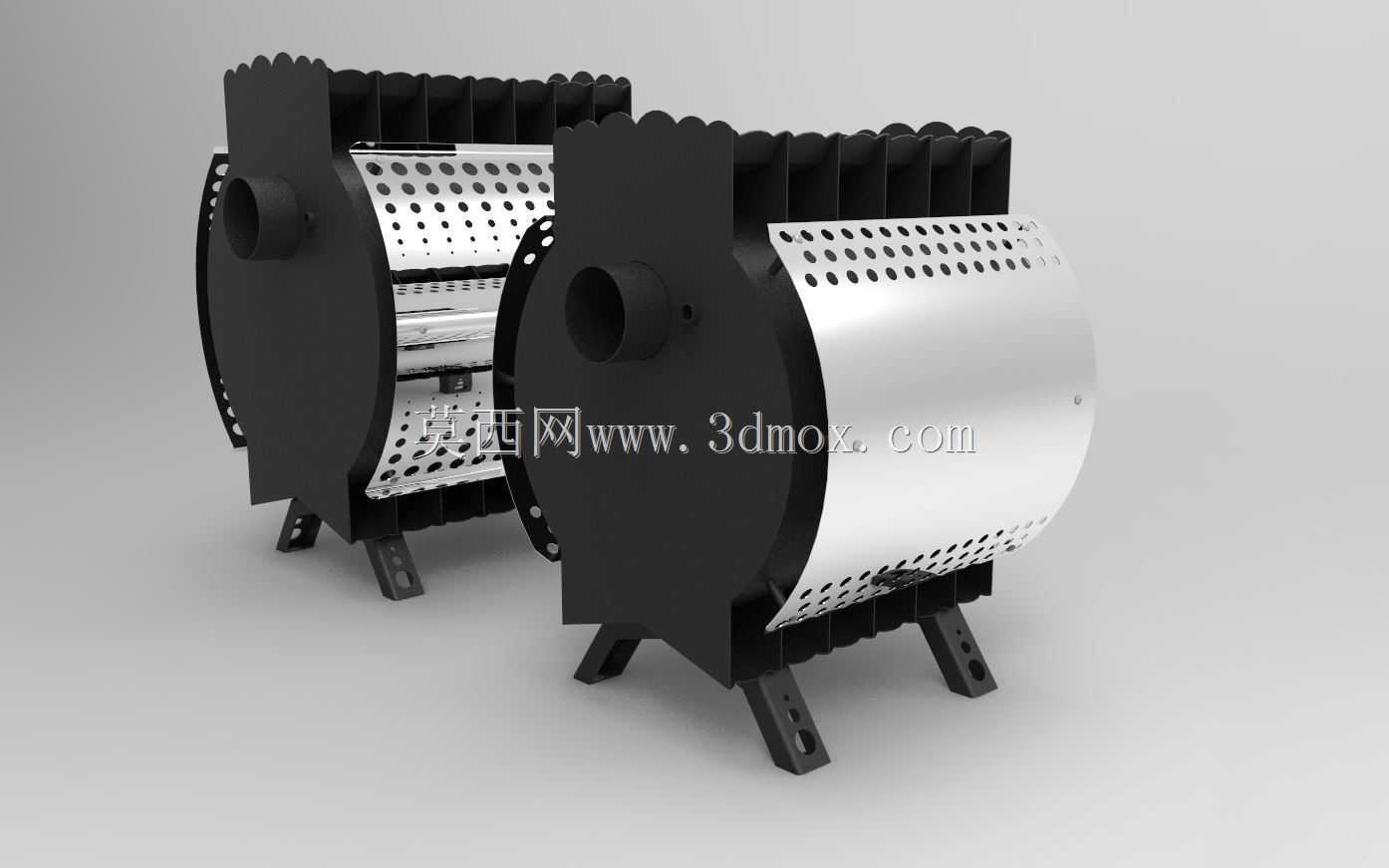

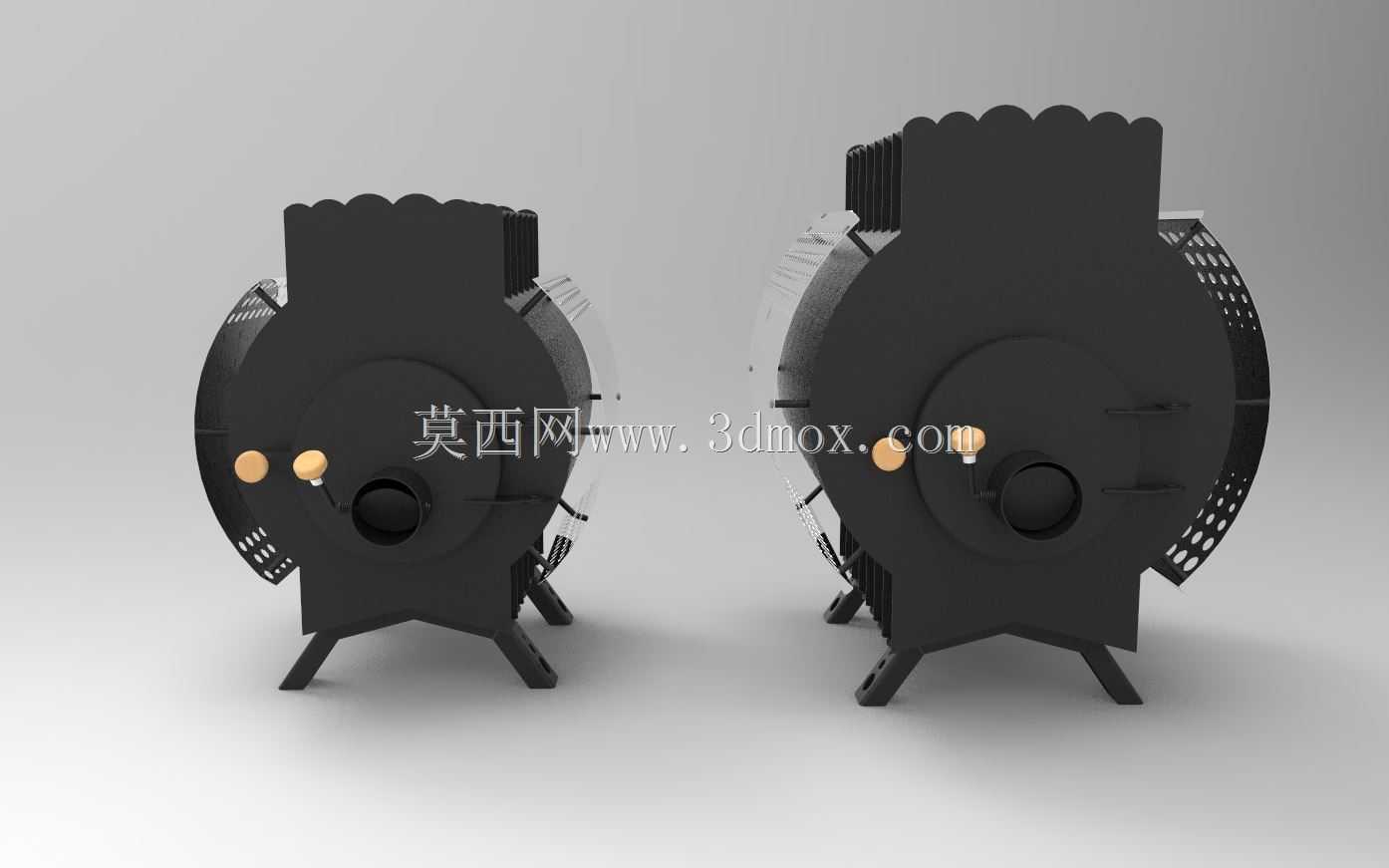

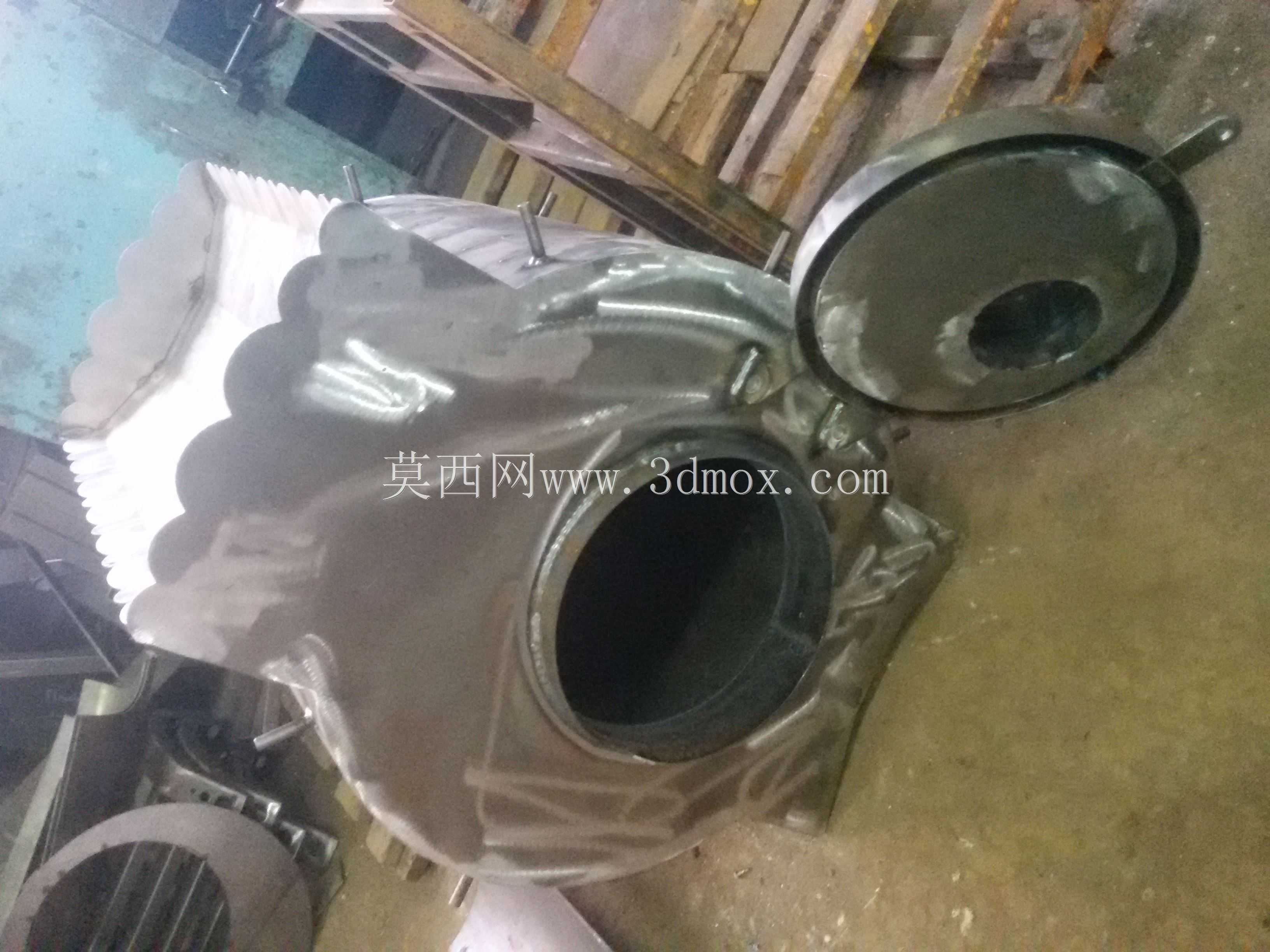

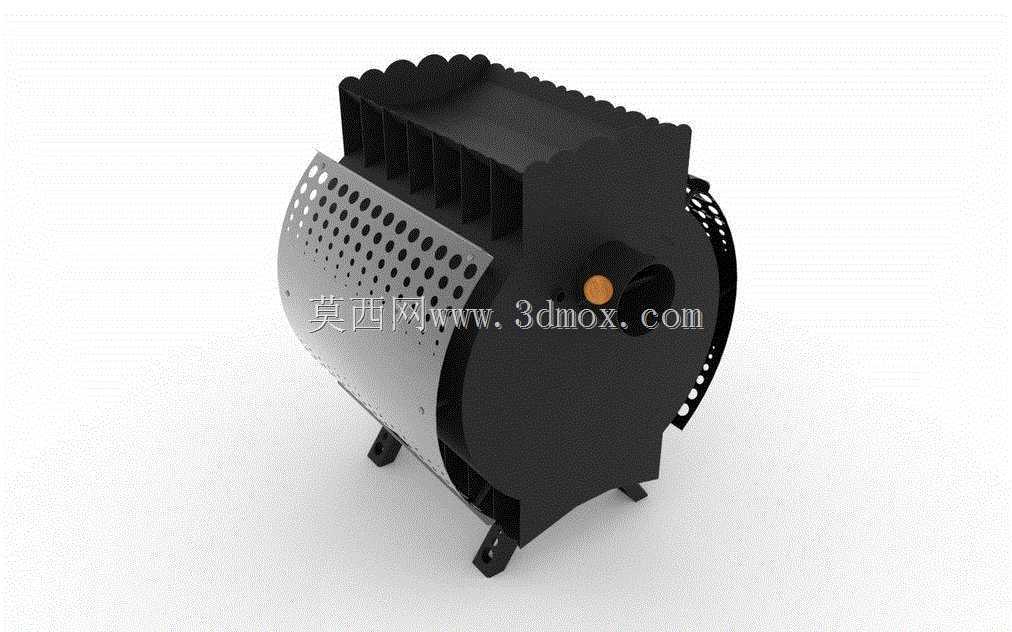

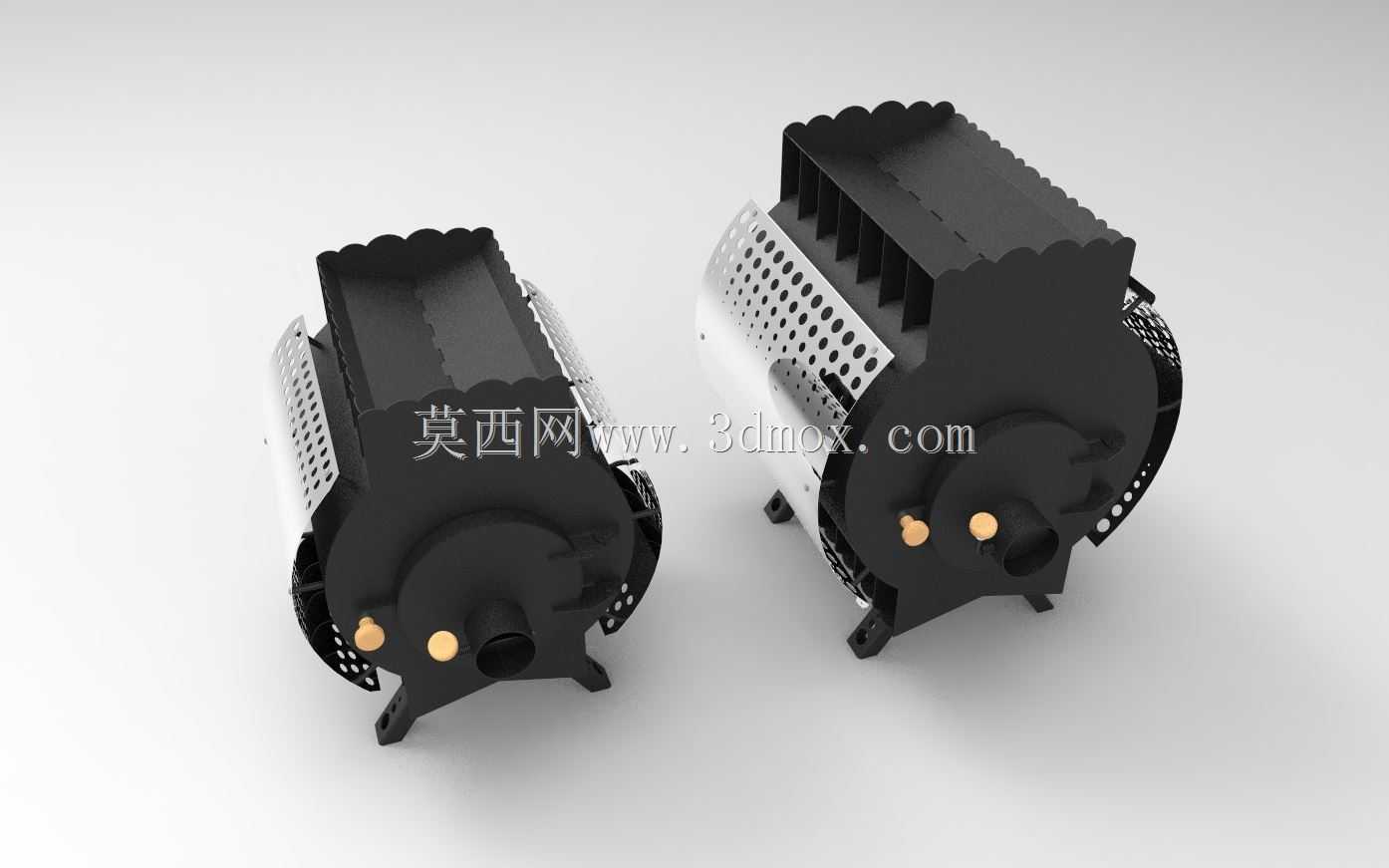

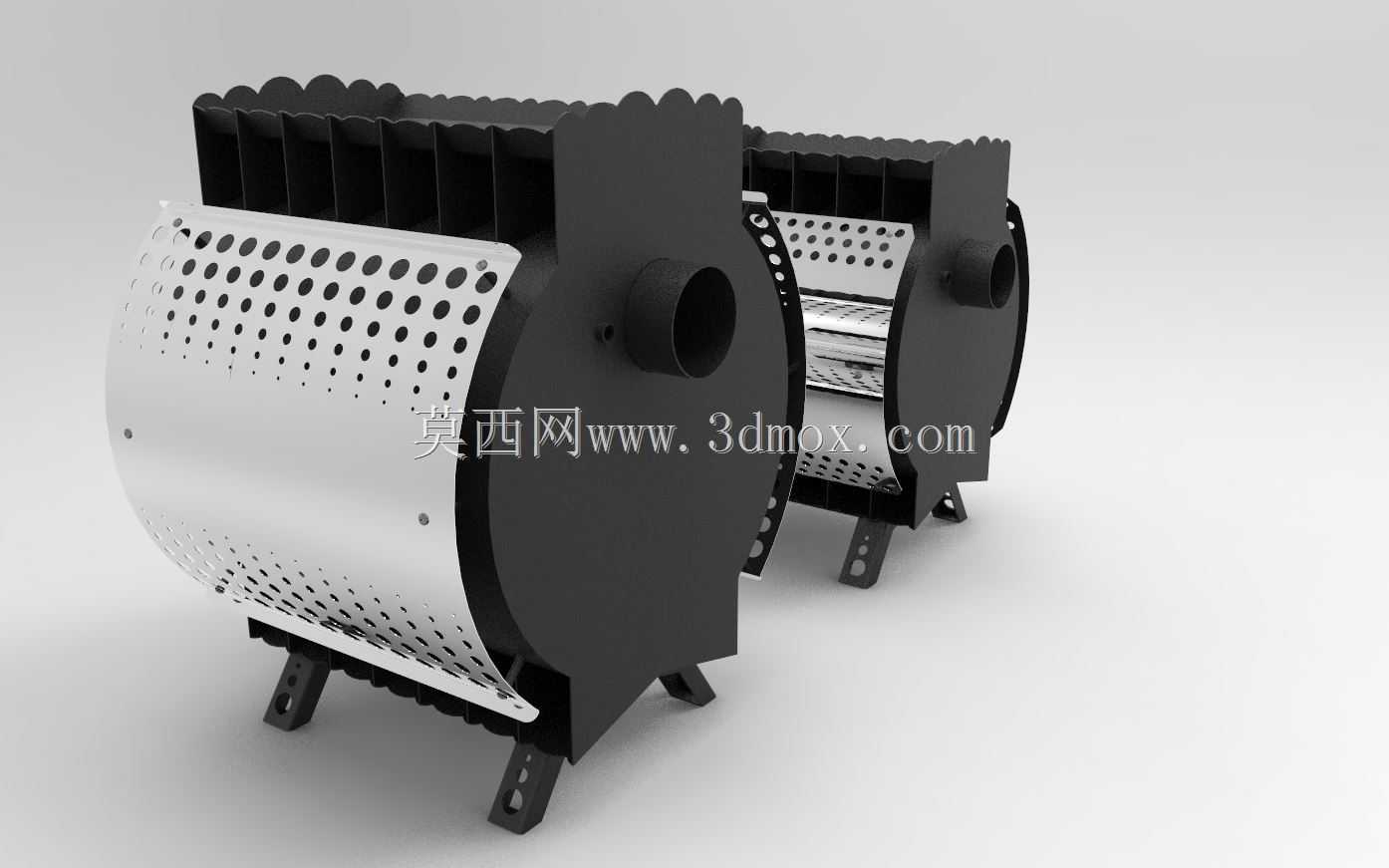

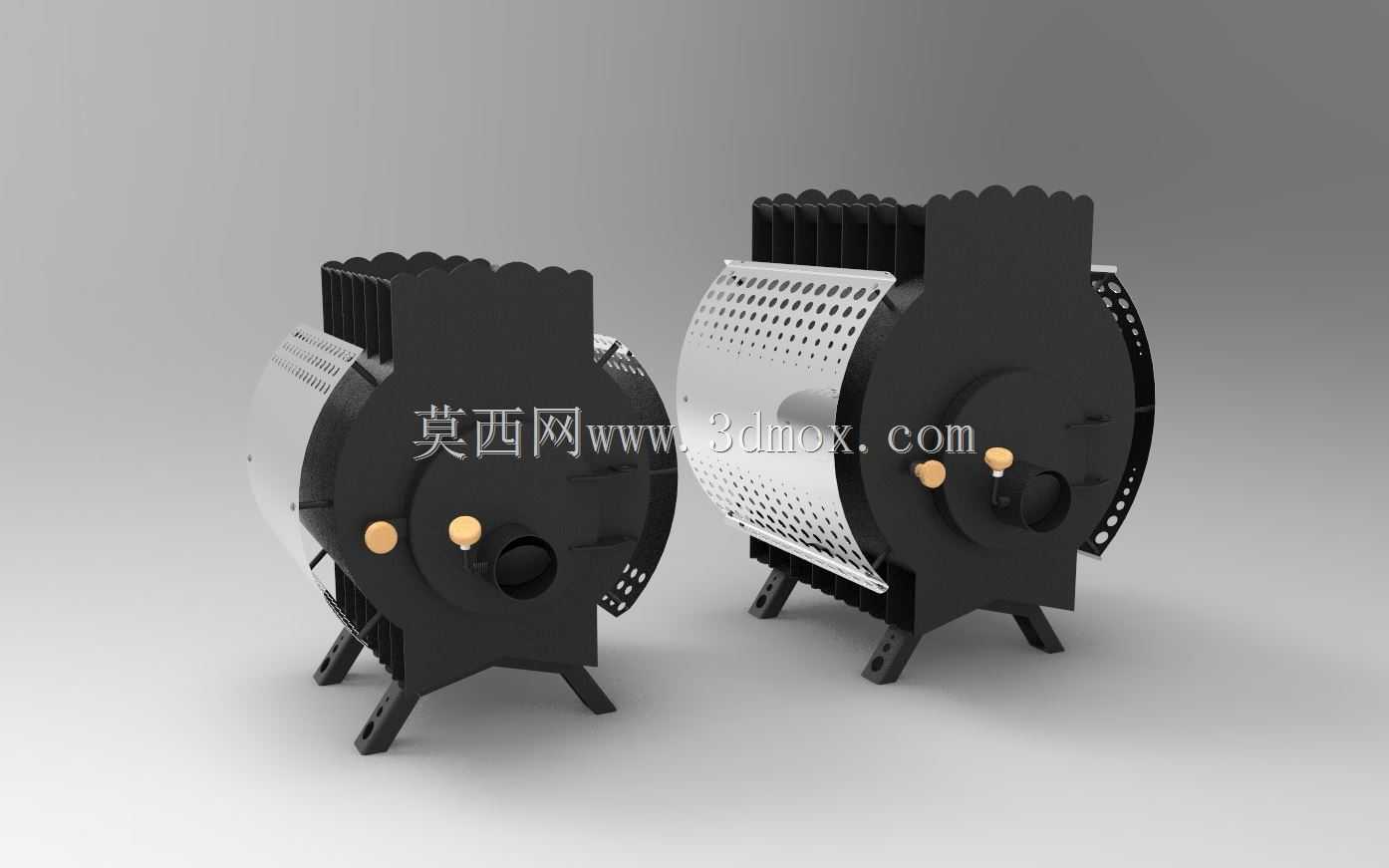

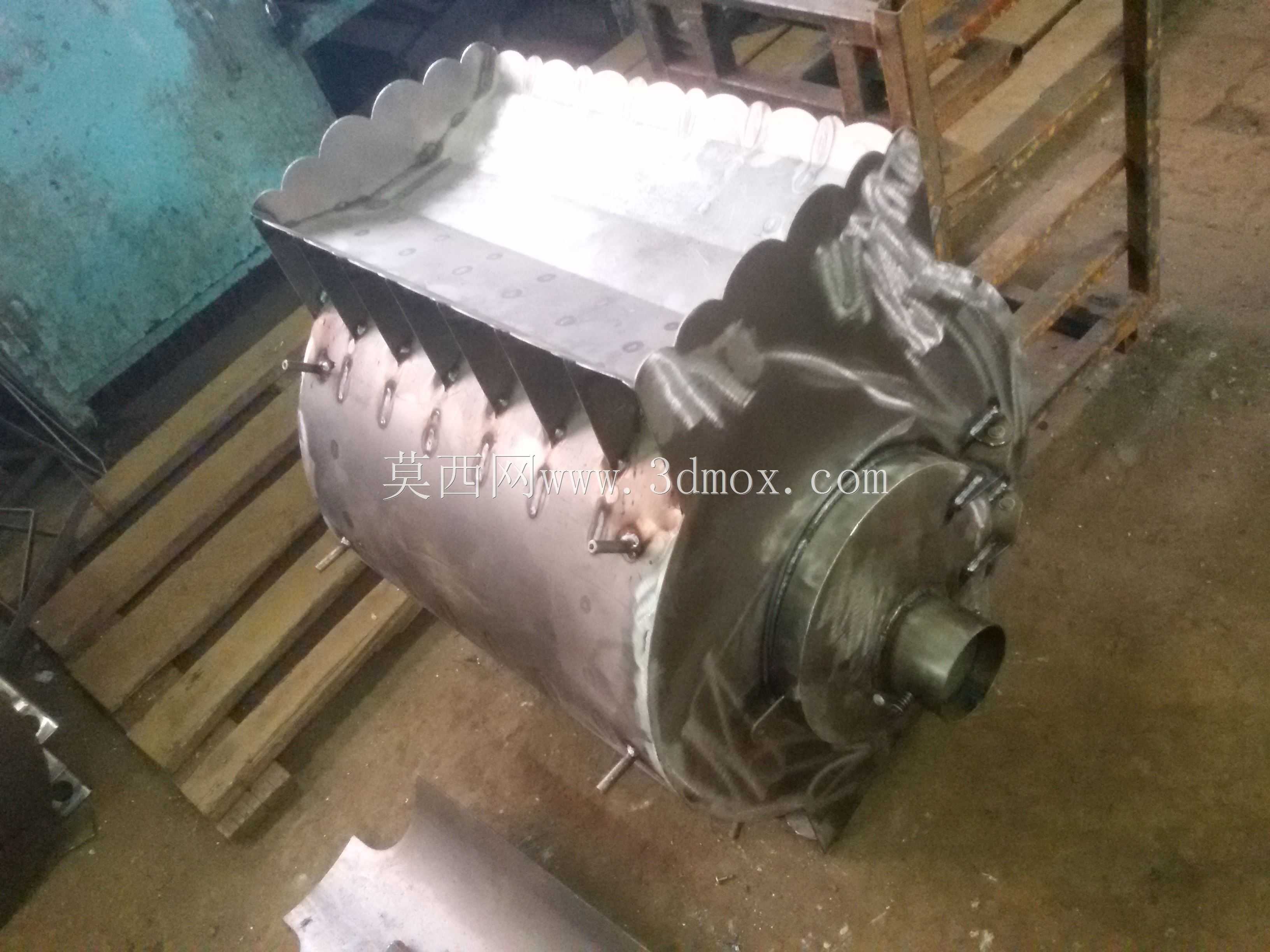

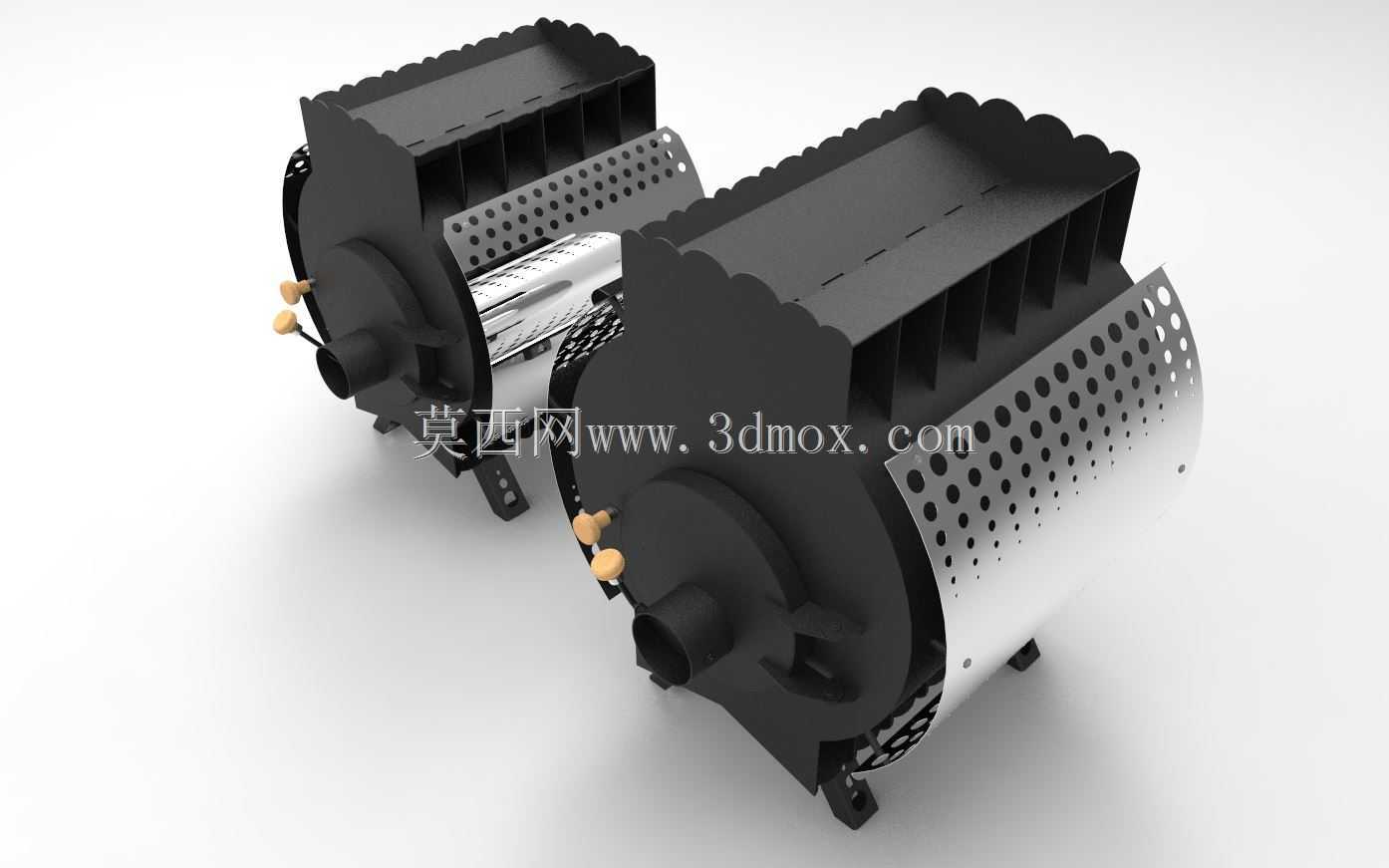

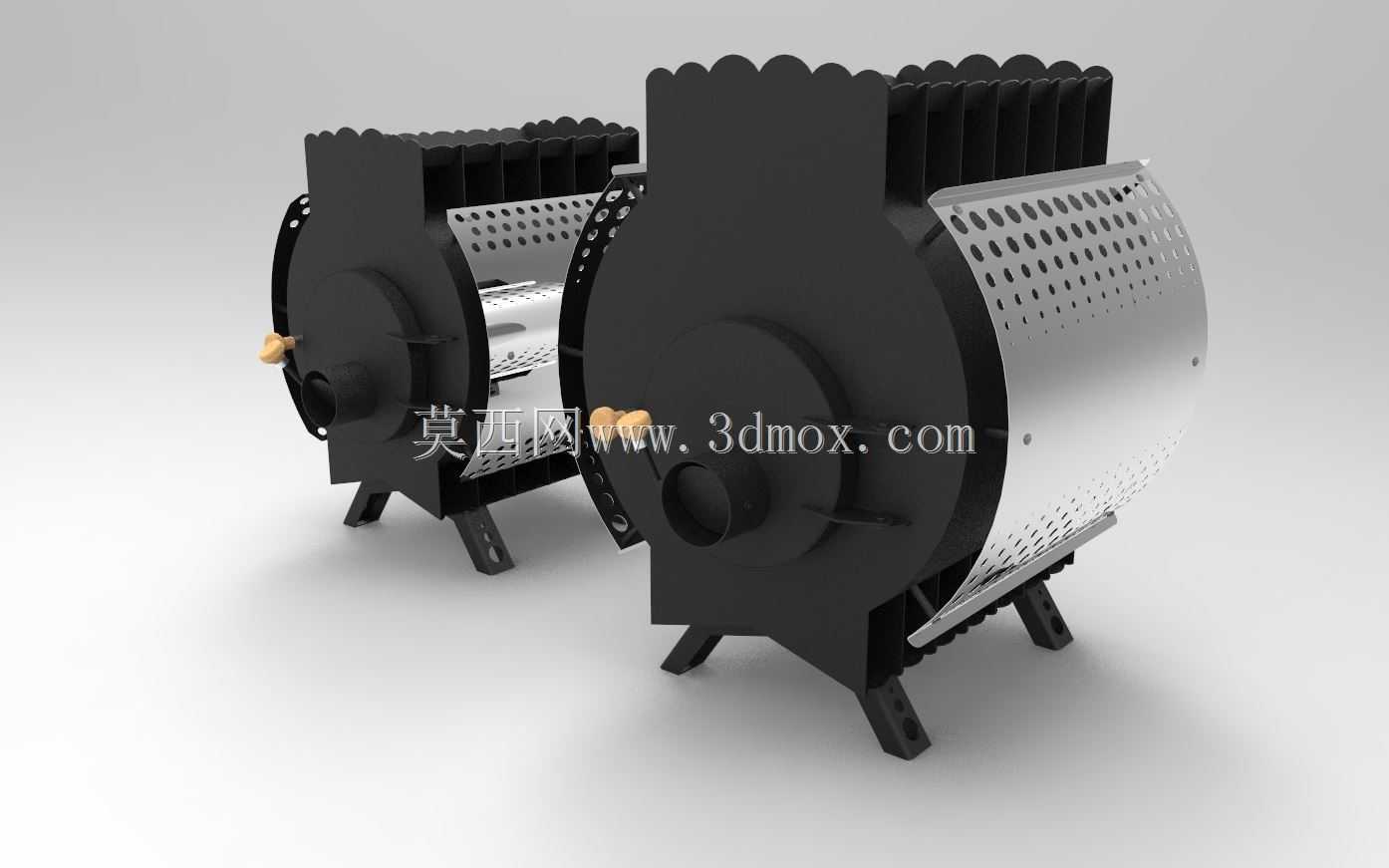

这款固体燃料炉额定热输出功率为7.5kW，主要面向小型独立空间的采暖与生活热水供应场景，适配乡村自建房、小型商铺、野外临时作业板房等无集中供热管网的使用环境，可燃烧成型生物质颗粒、无烟煤块等常规固体燃料，无需复杂的外接管路配套即可独立运行。从结构设计逻辑来看，整体采用卧式筒形主体布局，底部设置三个带安装孔的支撑脚，可直接固定在水泥基座或硬质平整地面上，安装时需预留后侧清灰口、顶部排烟口的操作空间，侧面观火与燃料补给位置需预留不小于400mm的操作间距，避免紧贴墙面放置影响运维操作。设备主体外侧的带孔金属护板为对流换热风道结构，燃烧产生的高温烟气在内部多回程烟道内流动时，通过金属壁面将热量传递给护板与炉体夹层内的空气，受热空气自然向上对流扩散到室内，相比传统直排烟道炉具能大幅降低排烟热损失，提升燃料利用效率。顶部的波浪形压边结构为烟道末端的扰流沉降设计，可延长烟气在炉内的停留时间，同时让烟气携带的部分积灰在惯性作用下沉降到下部灰仓，减少排烟带出的粉尘量。侧面的圆形观火孔配有耐高温云母镜片，运行时可直接观察内部燃烧状态，无需打开炉门即可判断燃料剩余量与火焰燃烧情况，减少开门操作造成的热量外泄。炉体侧面的镂空护板同时承担防护与导流作用，避免人员直接接触高温炉壁造成烫伤，同时规整对流空气的流动路径，让换热后的热空气均匀向周边扩散。设计时充分考虑了民用场景的运维便利性，灰仓与燃烧室采用分体式结构，清灰操作无需拆解上部换热结构，日常使用仅需定期抽出下部灰仓清理积灰即可，燃烧室内的炉排采用固定式耐热铸铁结构，可承受长期高温灼烧，不易出现变形损坏。整体外形紧凑，无需额外配置风机等电力驱动部件，在停电状态下也可依靠自然通风维持正常燃烧，适配供电稳定性较差的偏远区域使用需求，炉体外部的焊接结构均做了圆角过渡处理，避免尖锐边角造成安装或使用过程中的磕碰损伤。
