小型民用固体燃料采暖加热炉结构设计

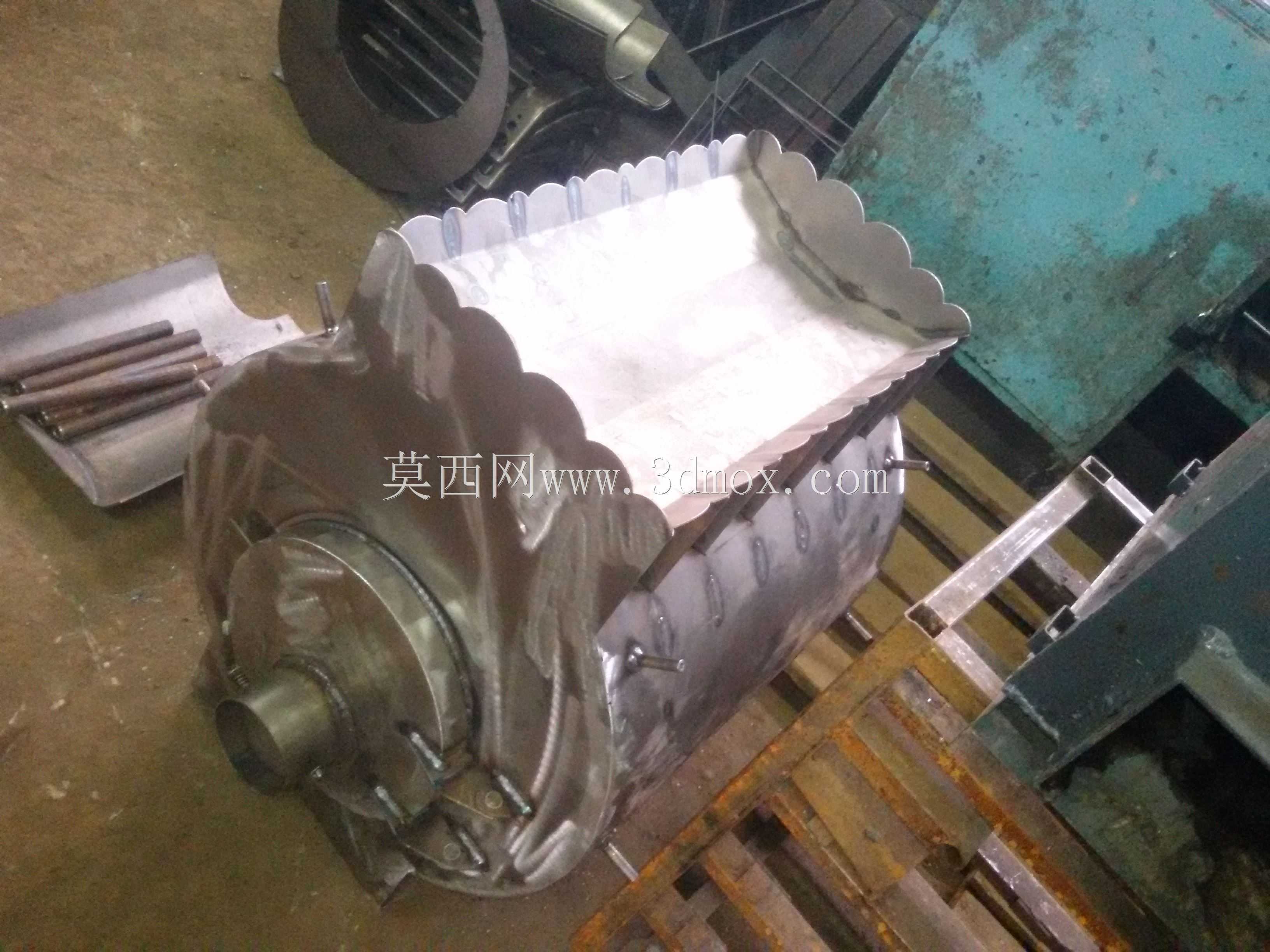

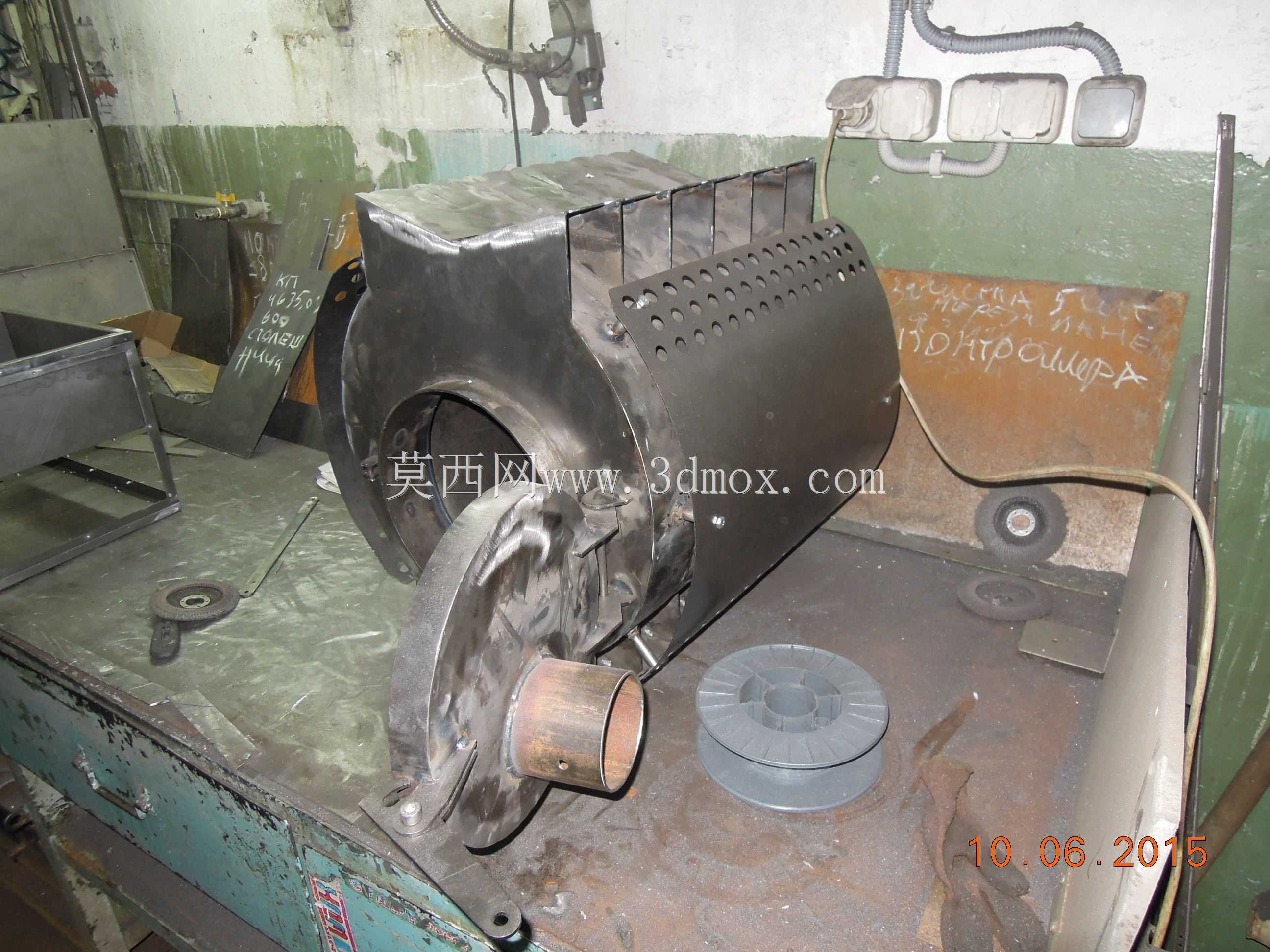

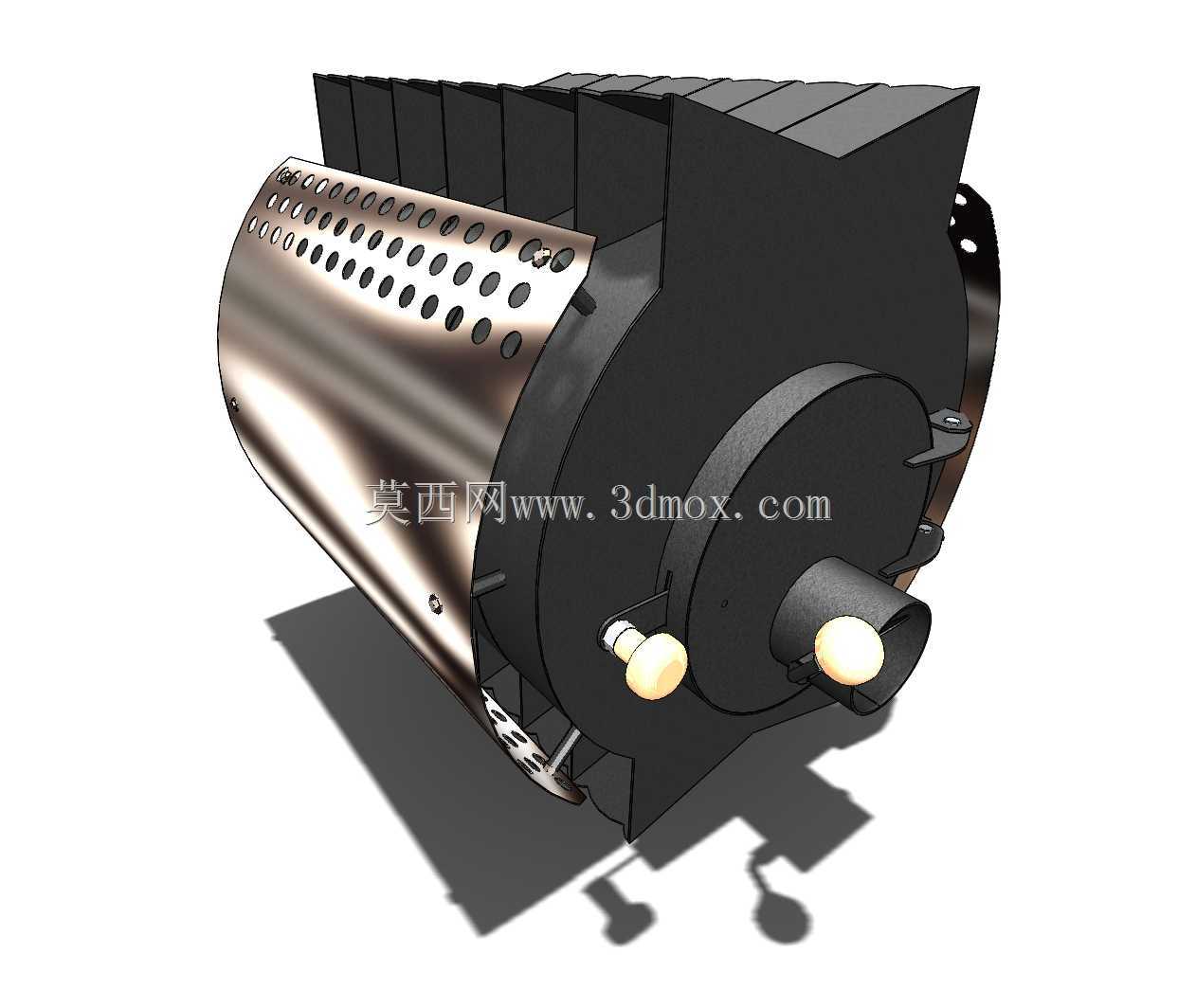

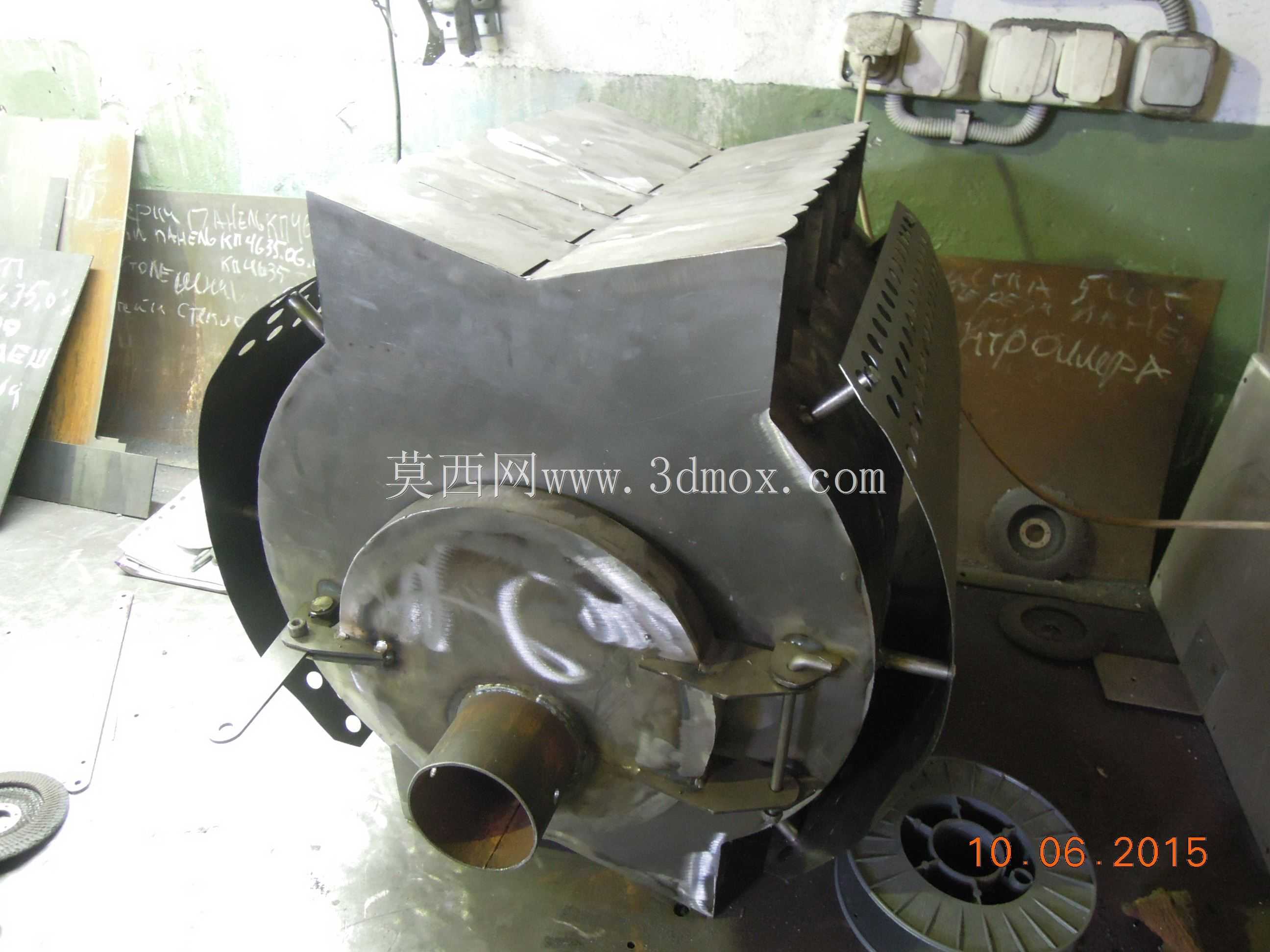

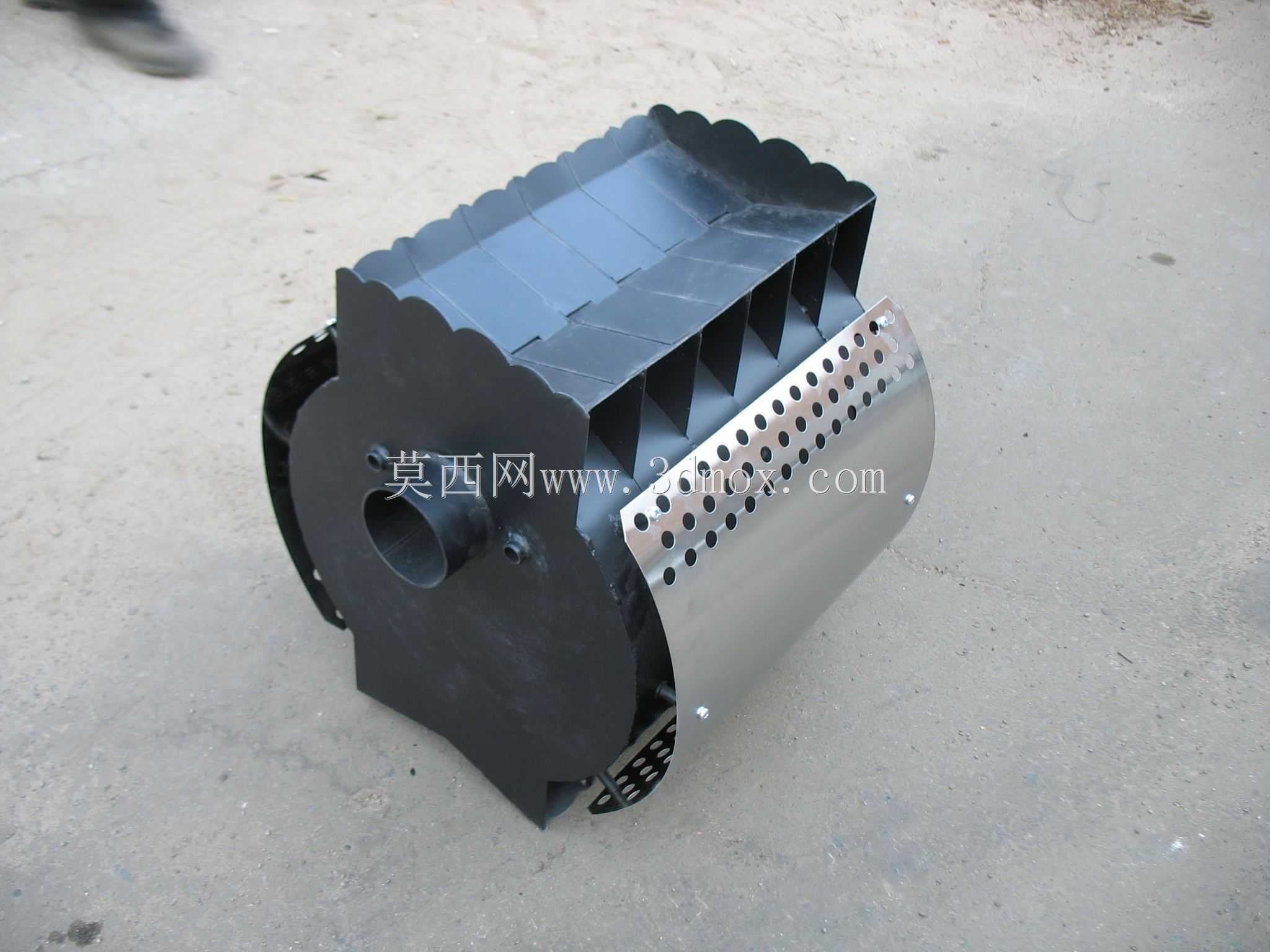

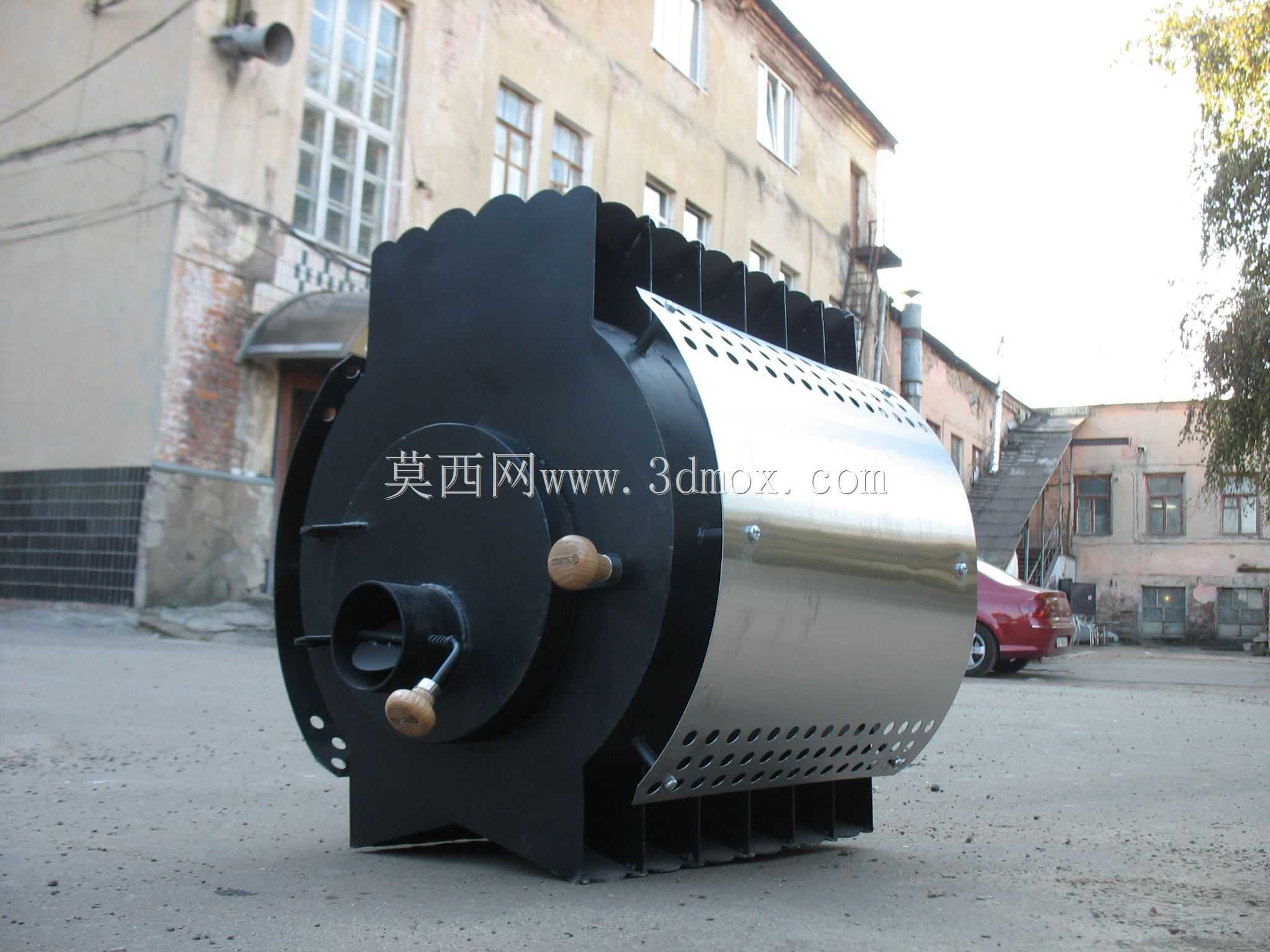

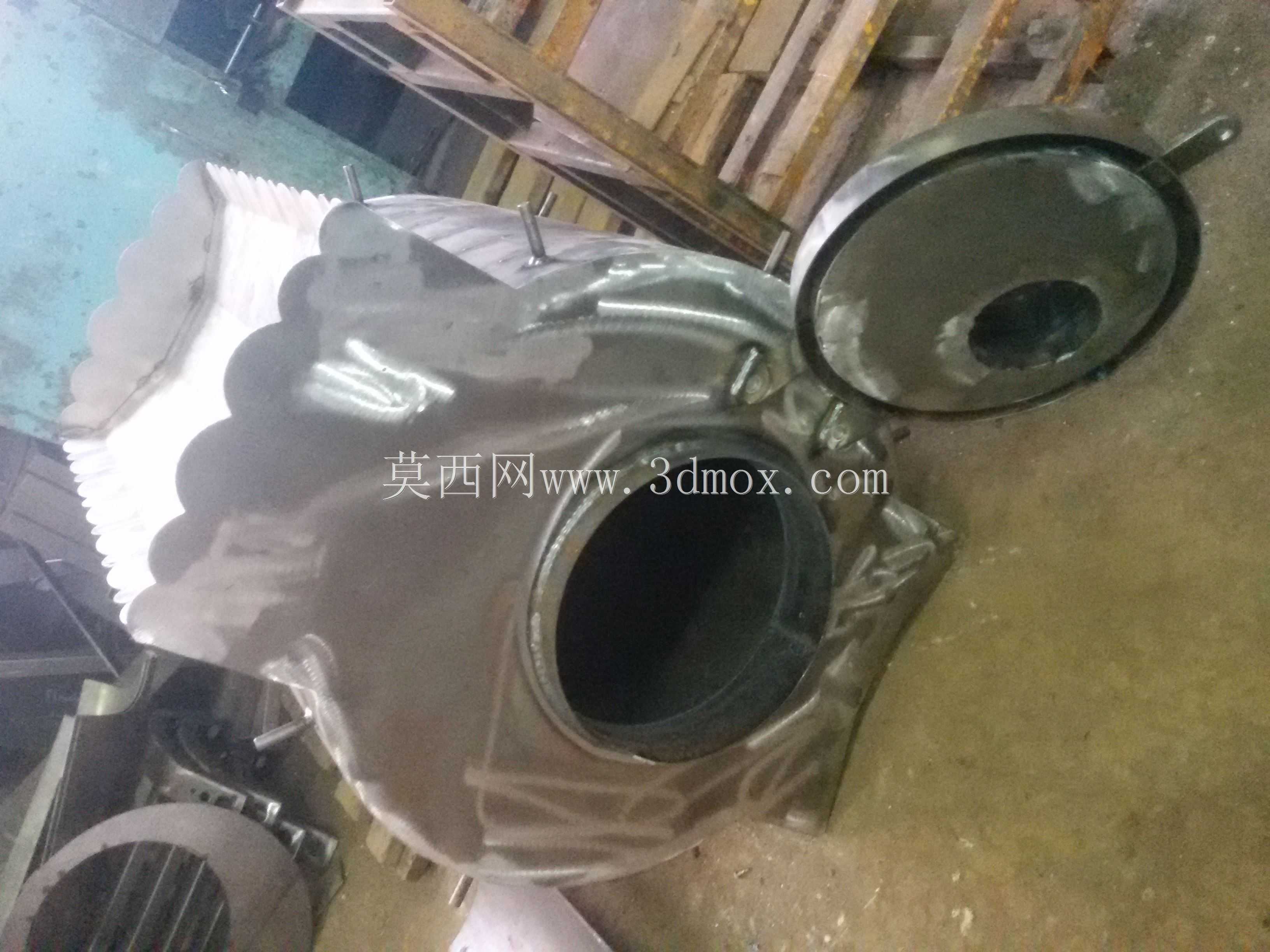

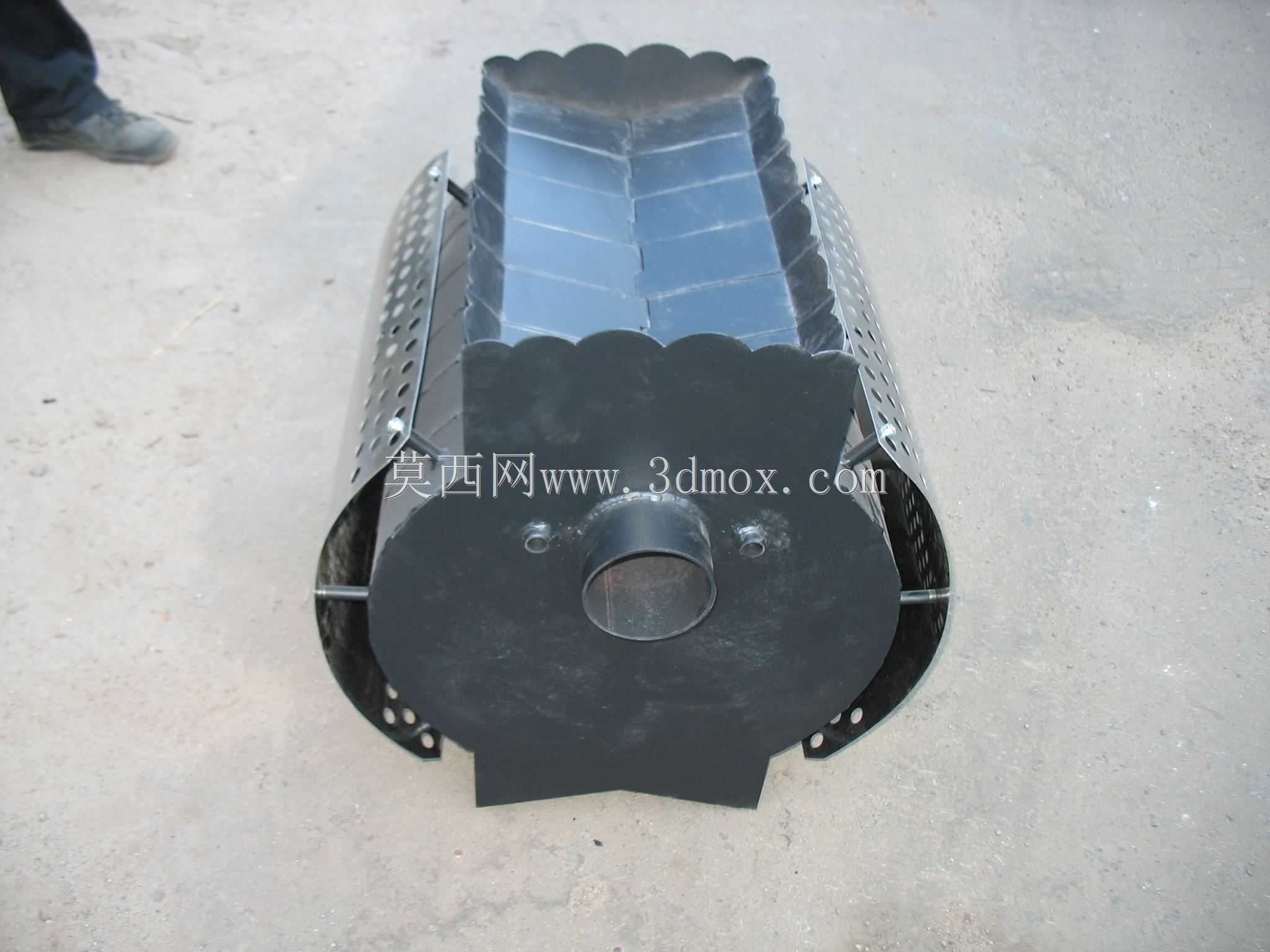

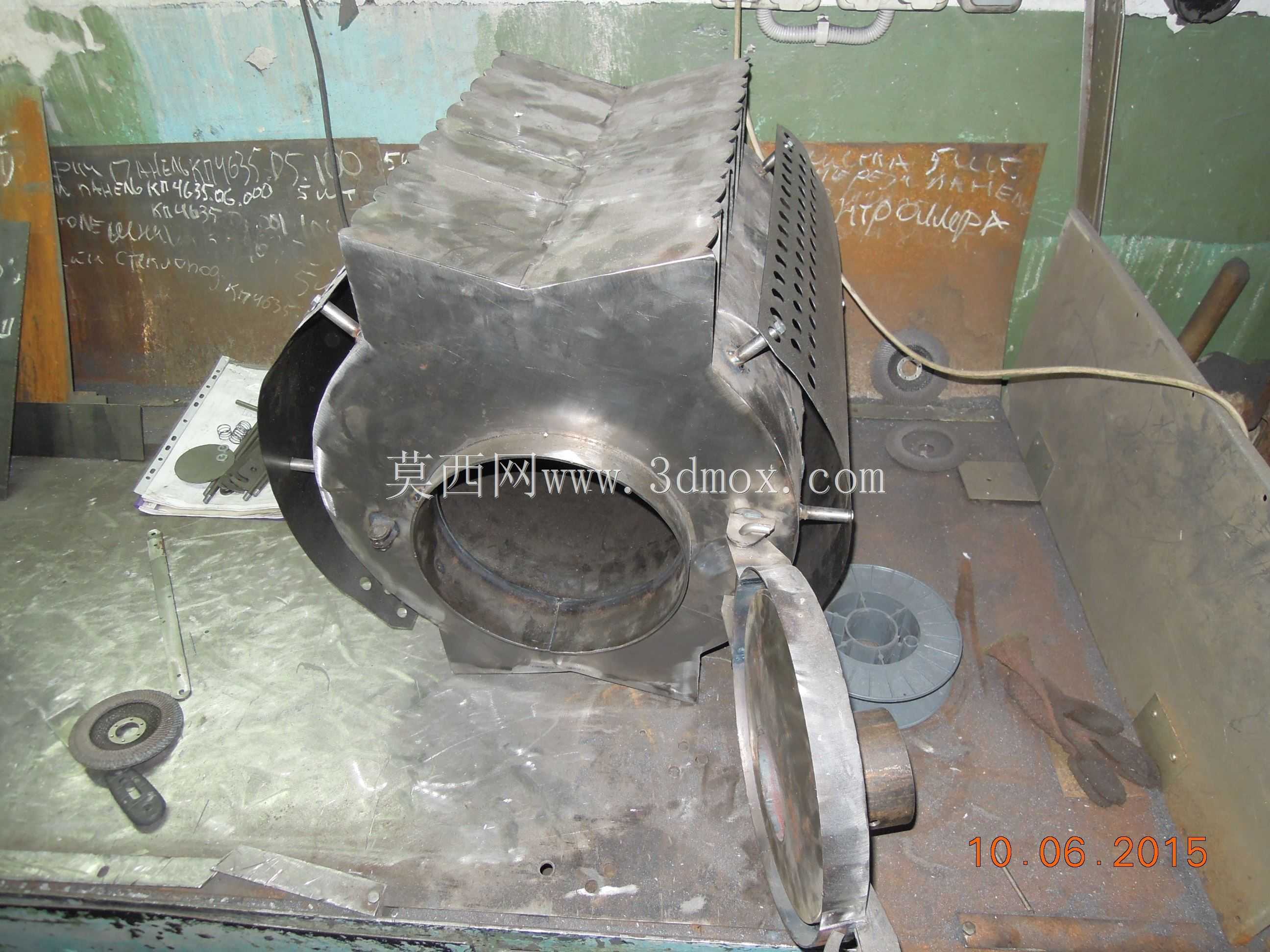

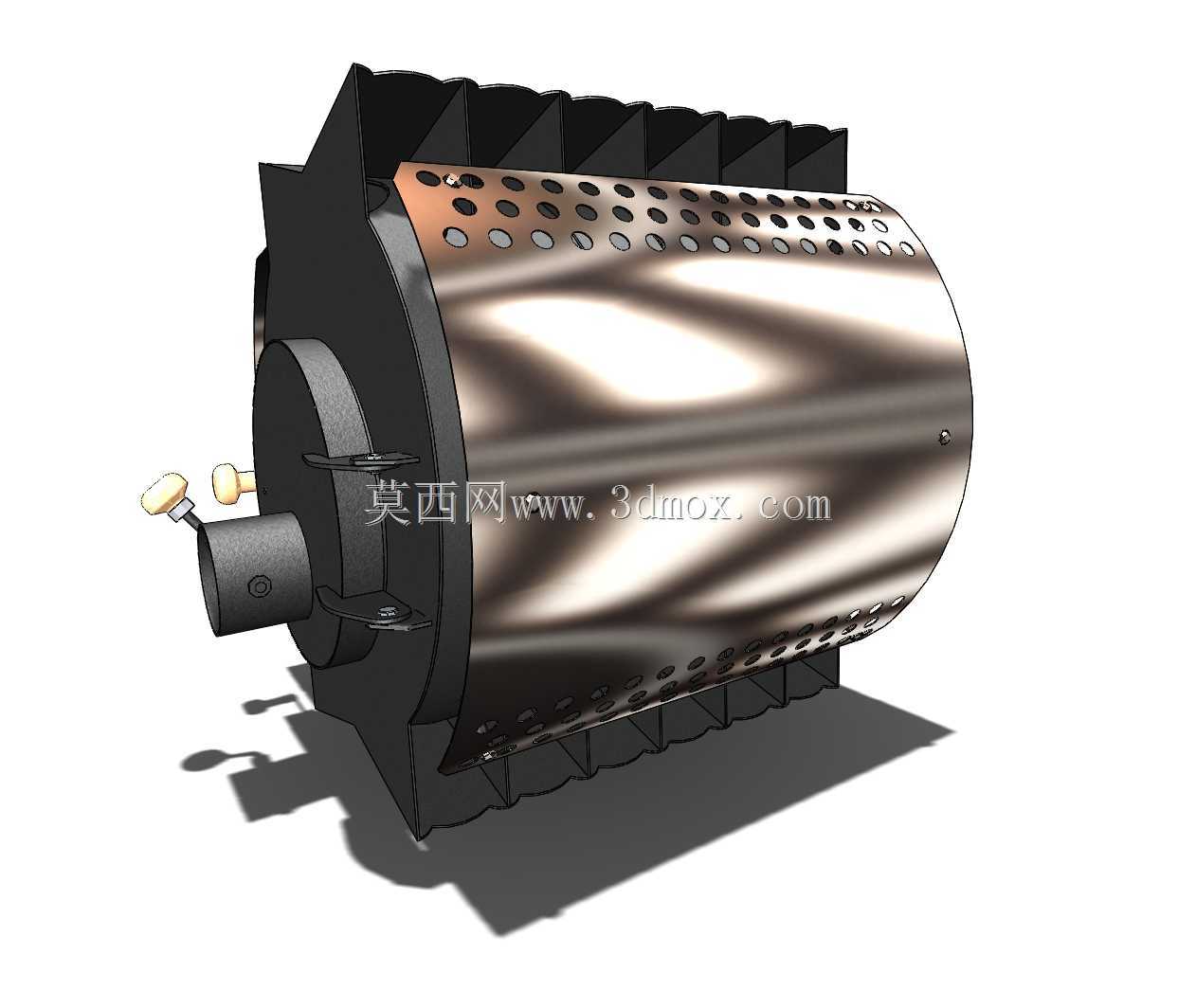

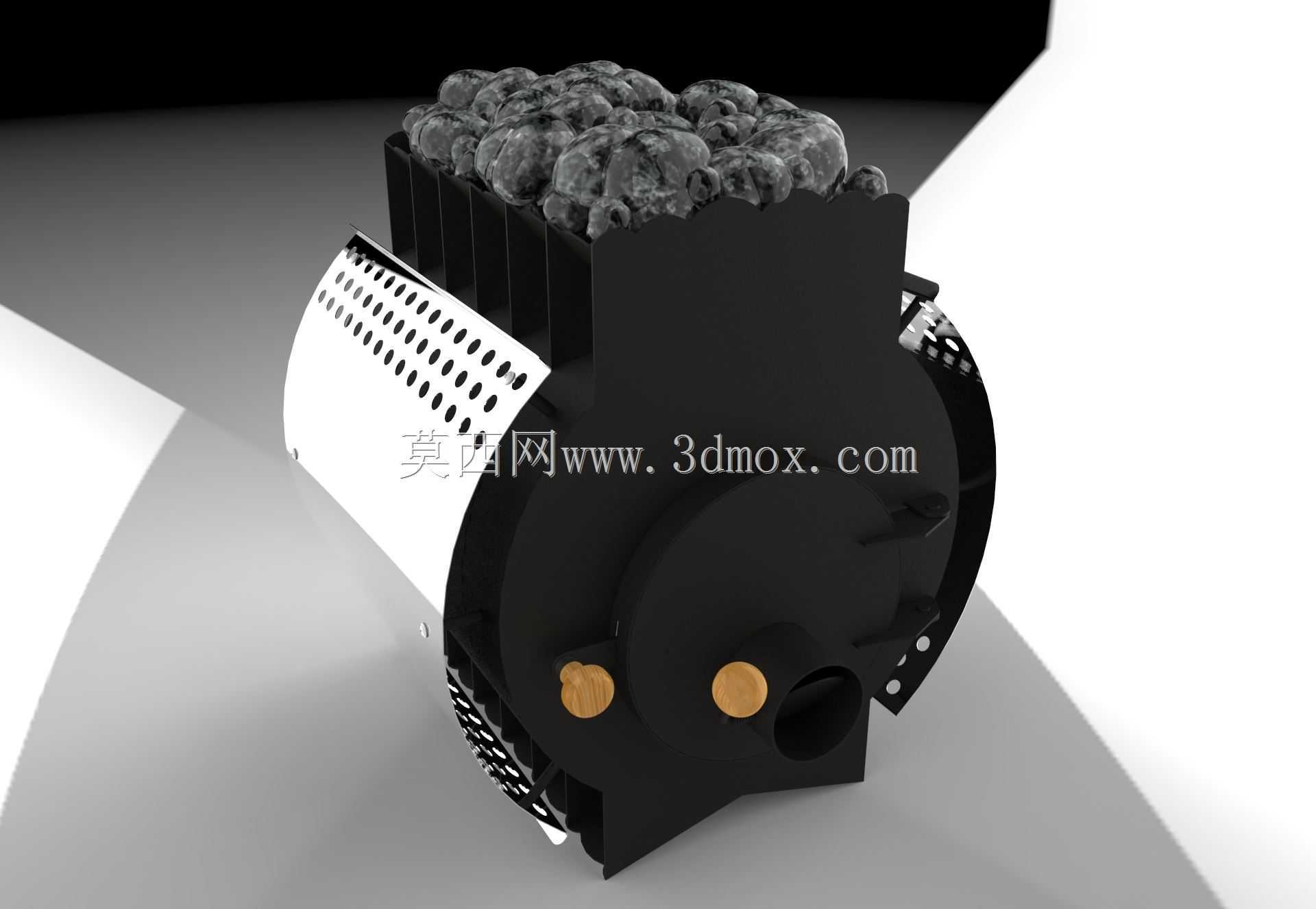

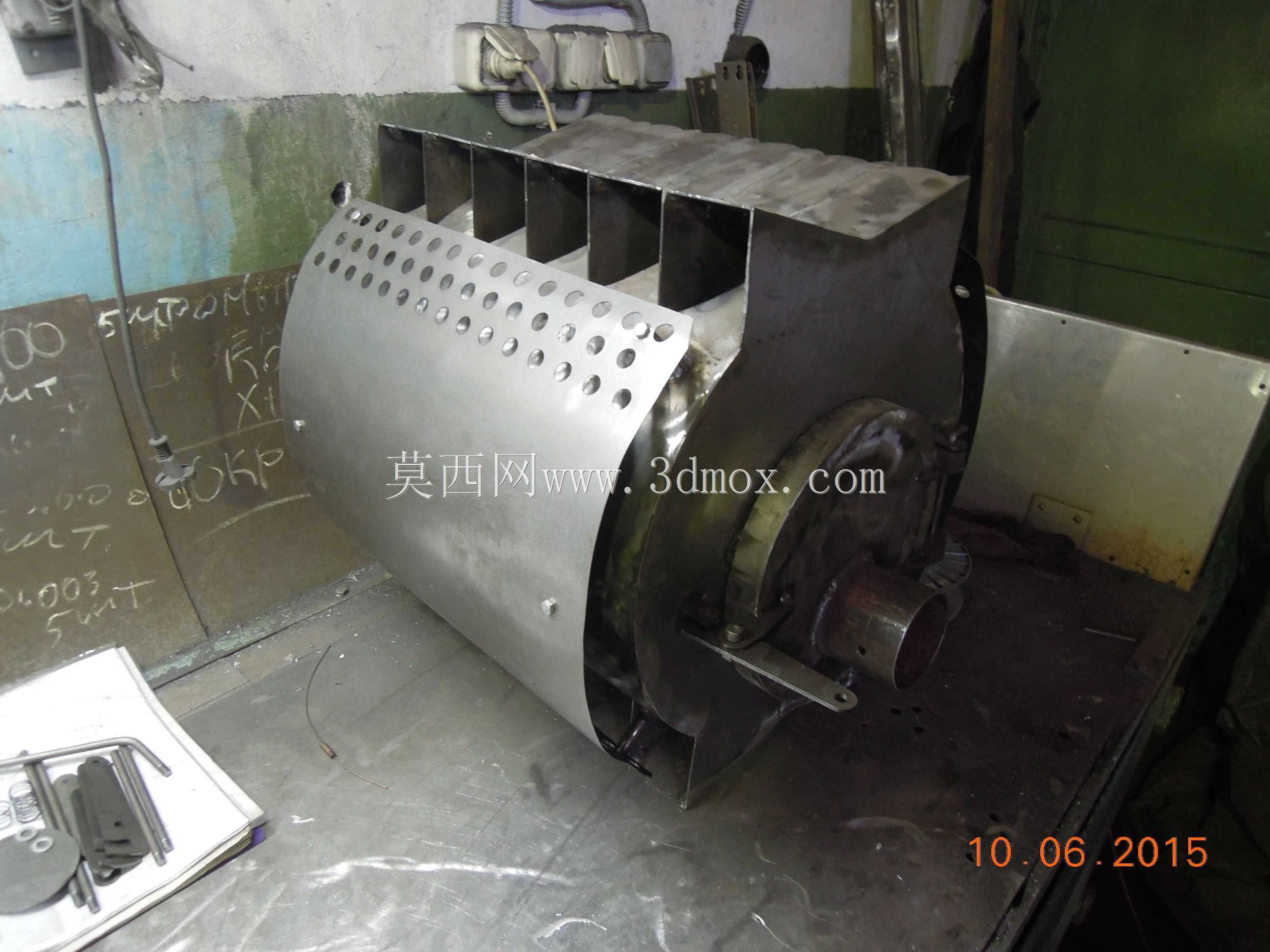

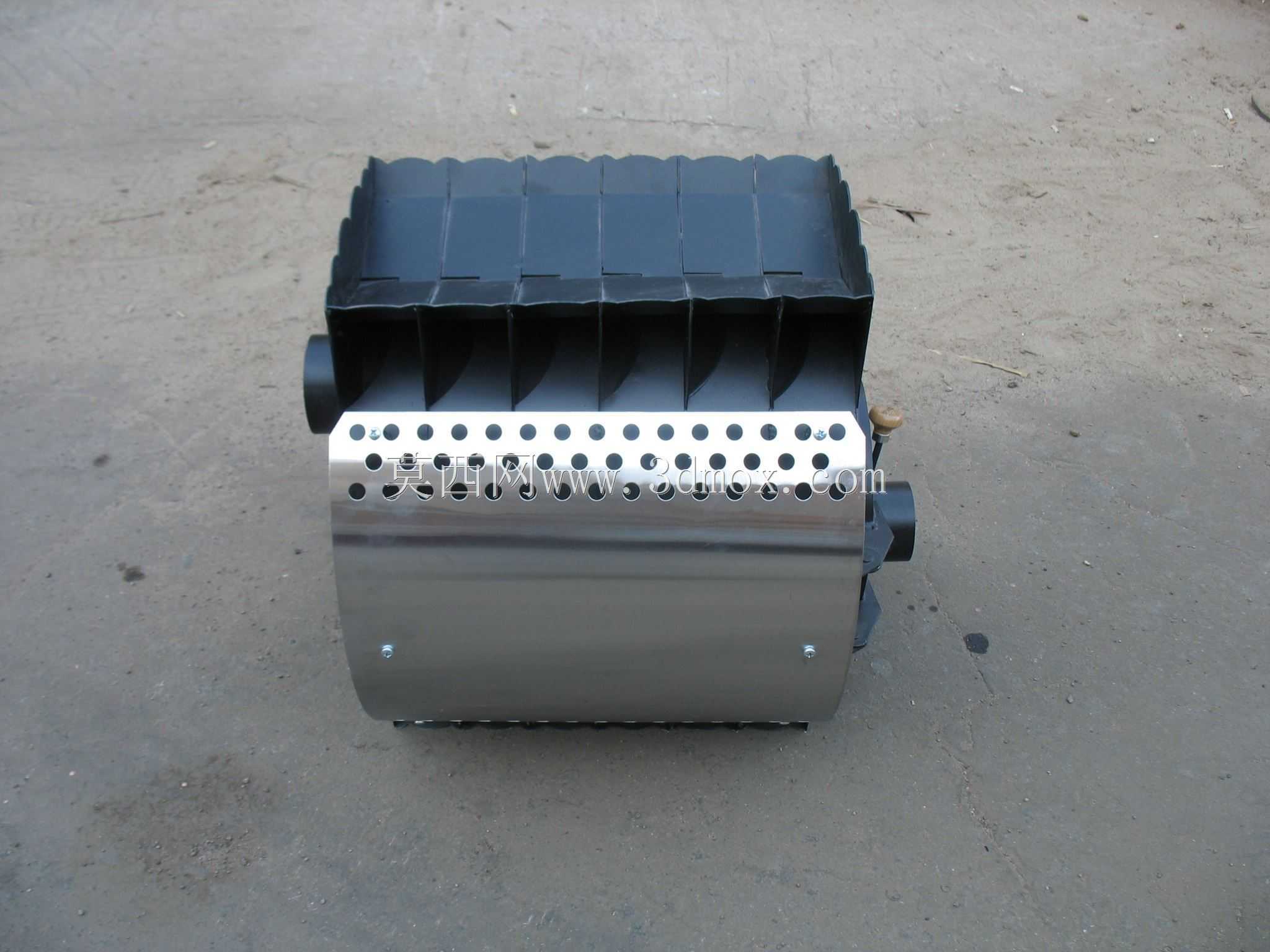

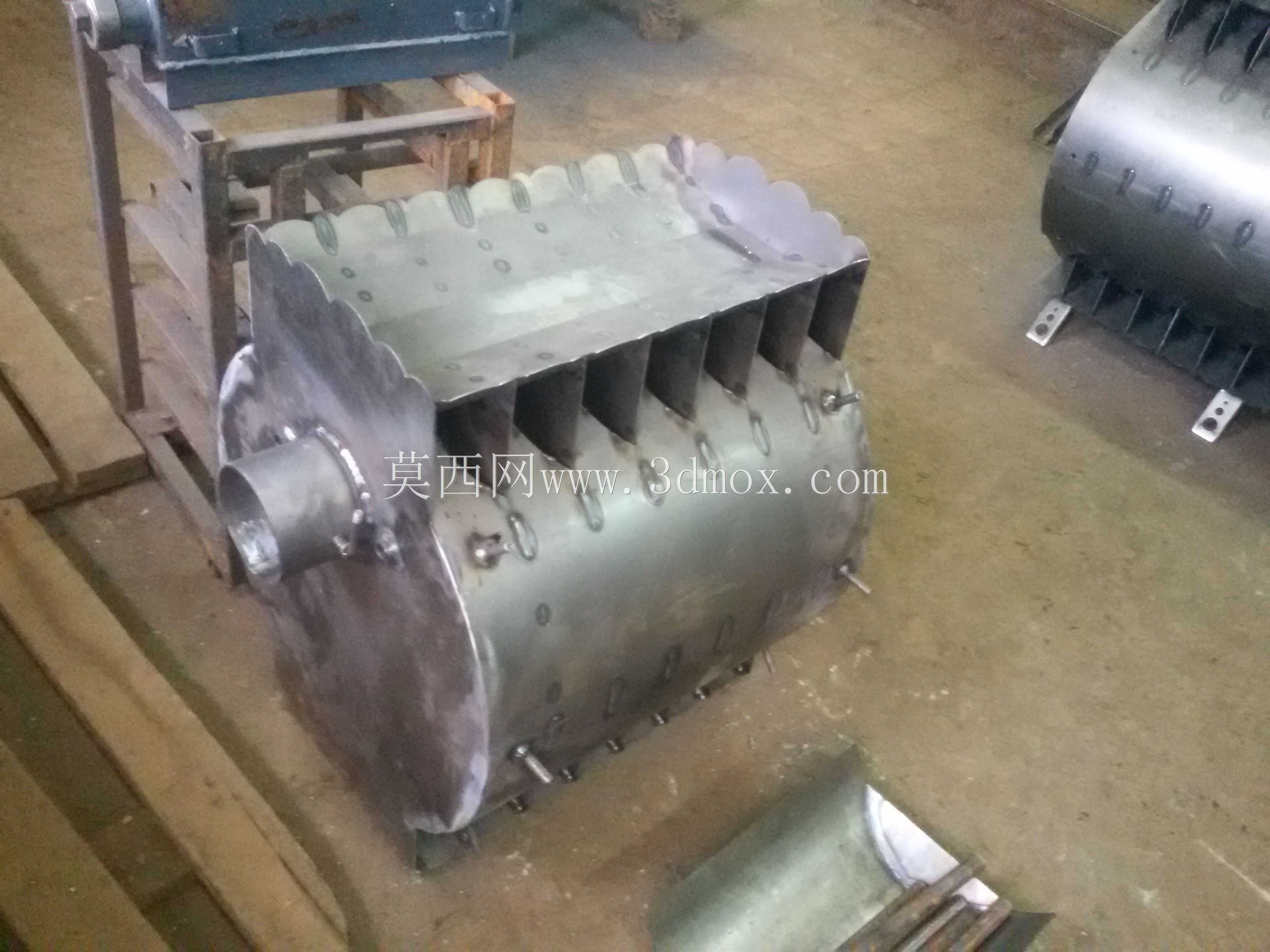

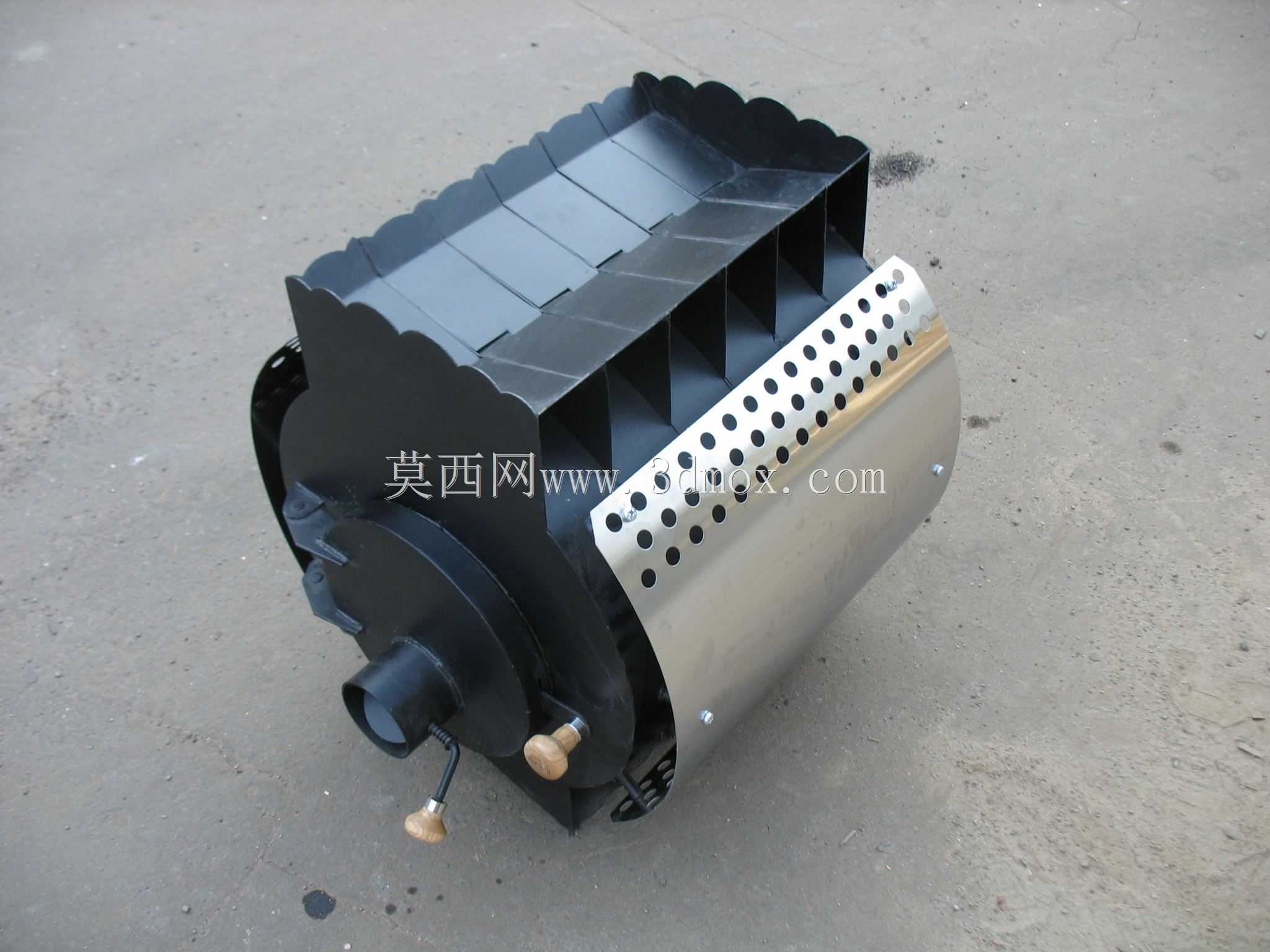

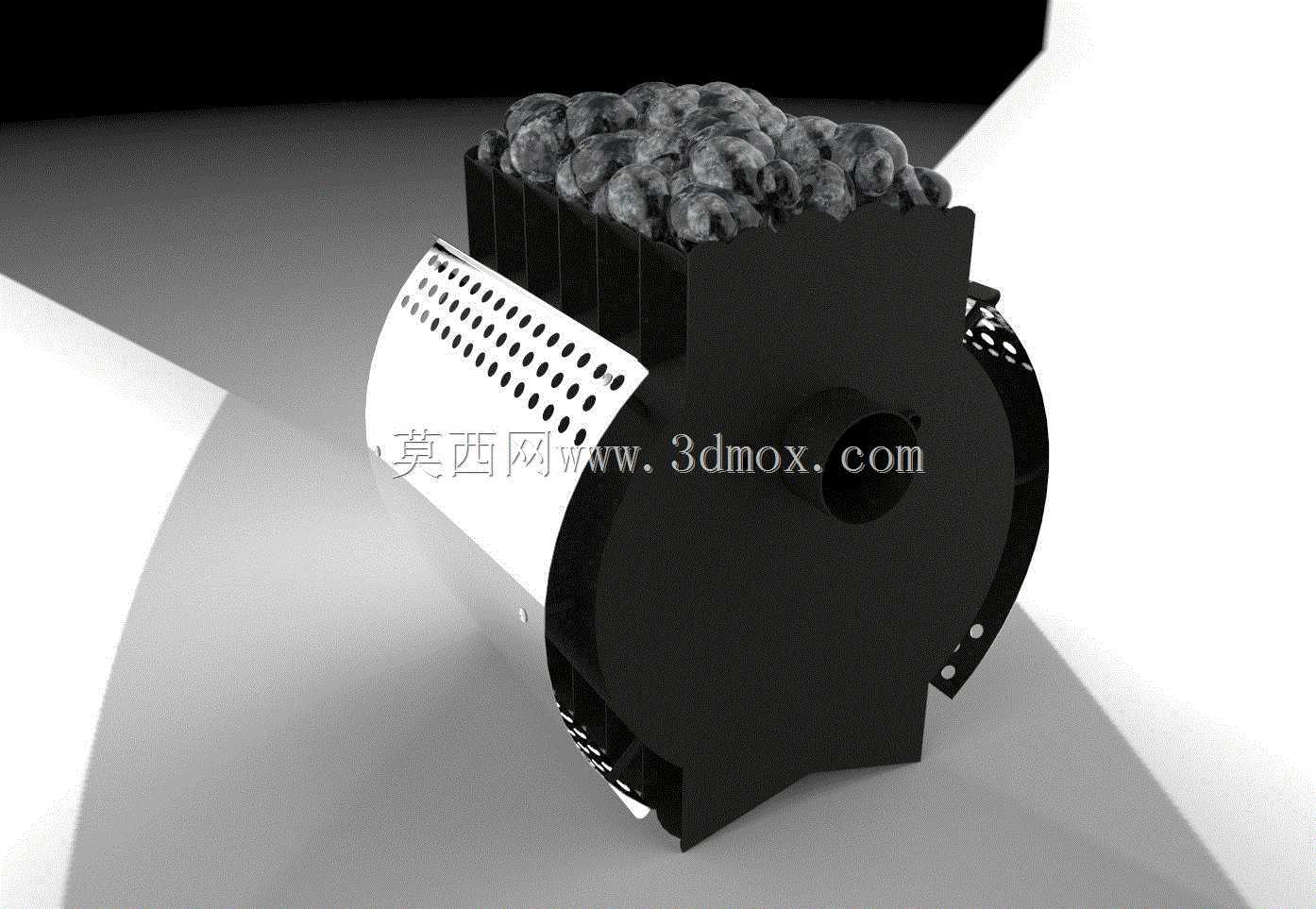

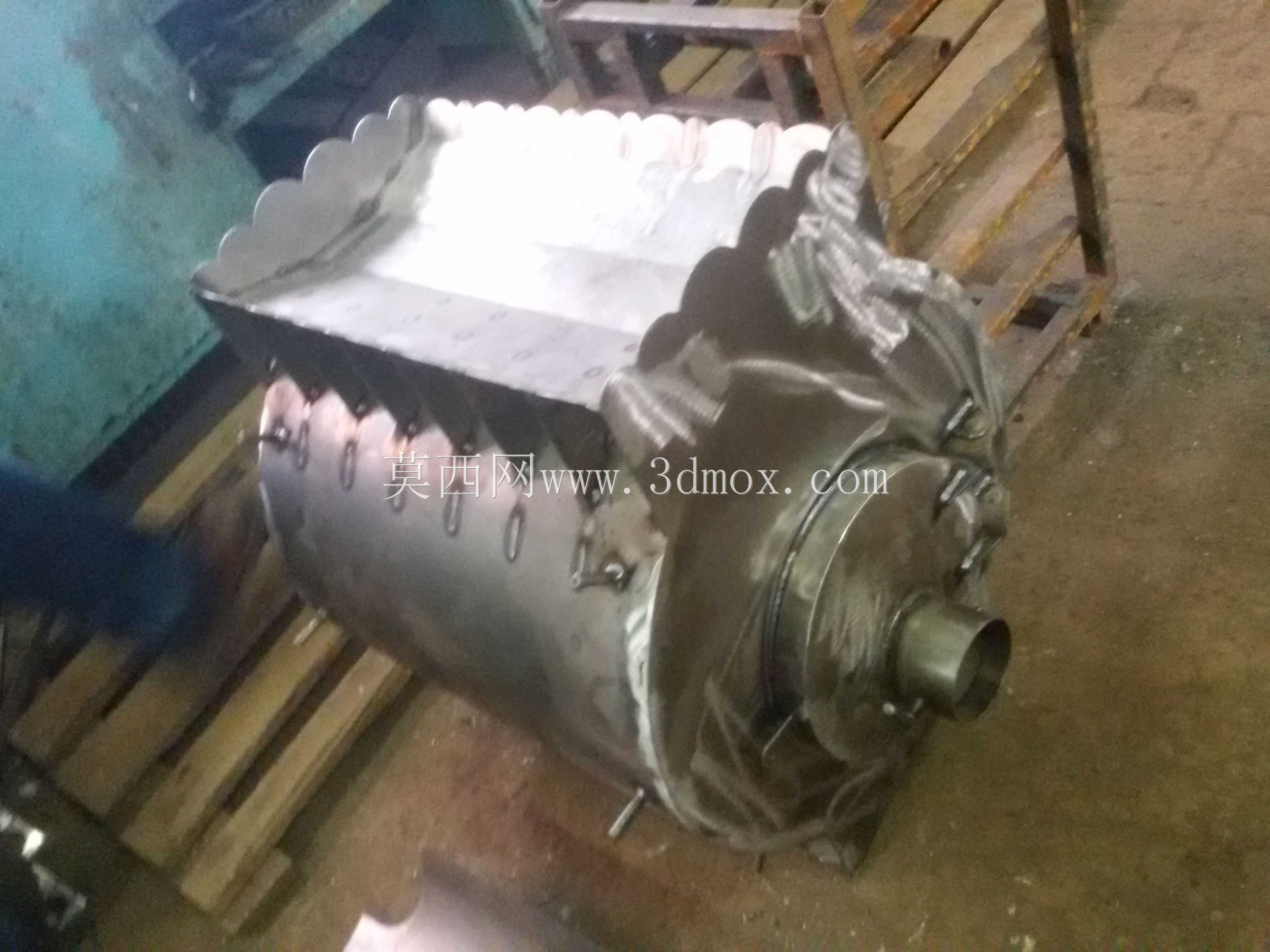

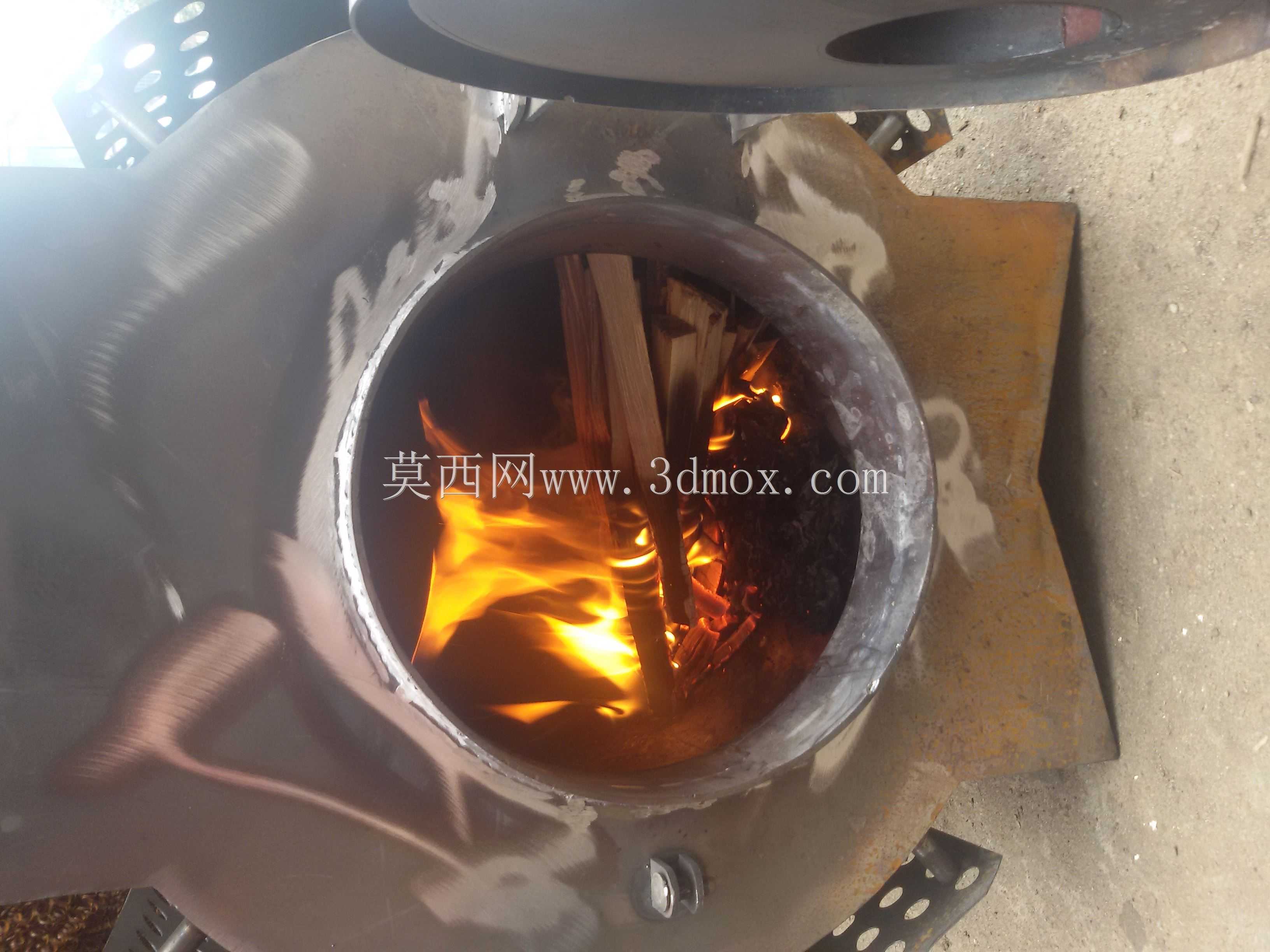

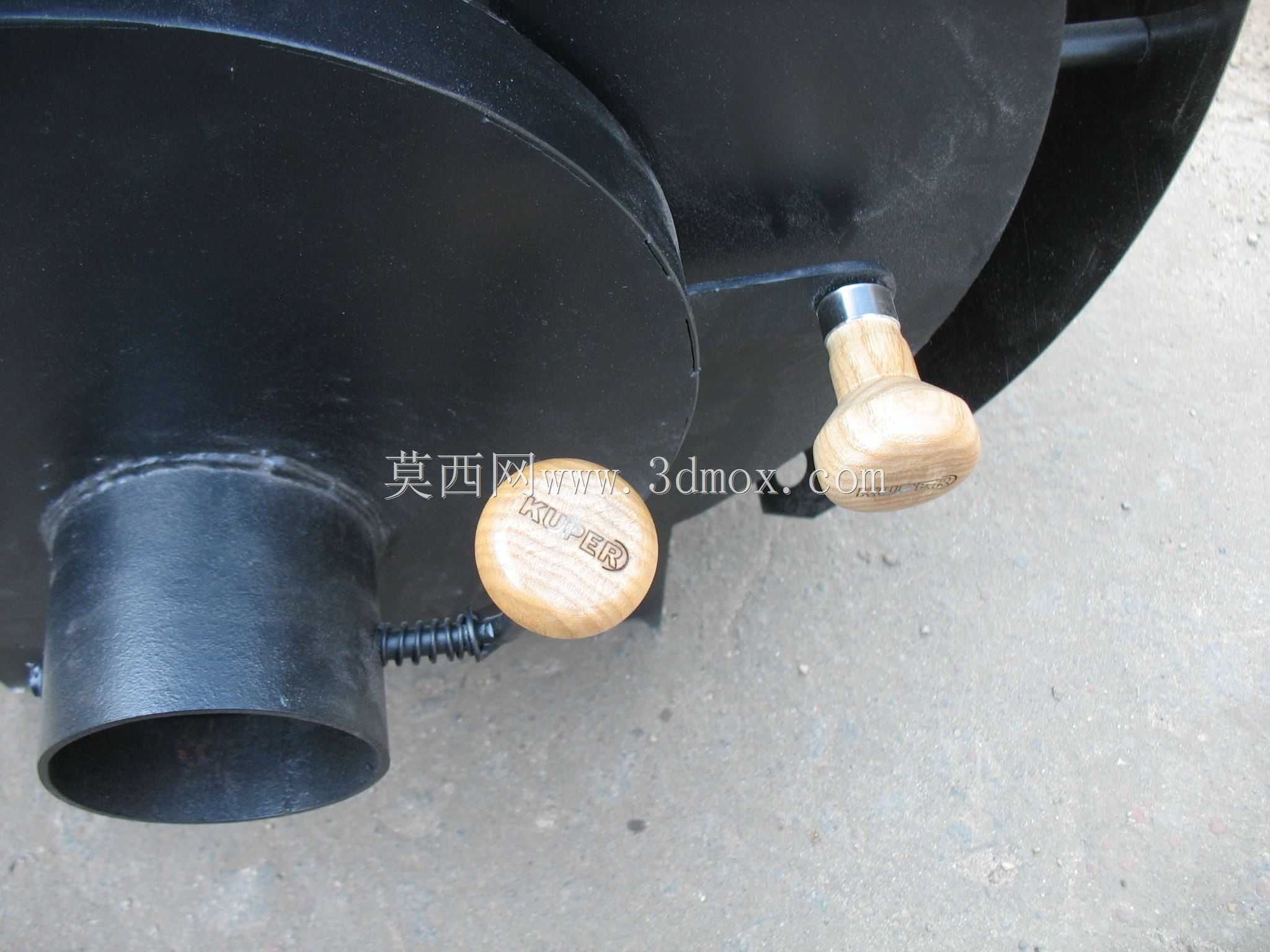

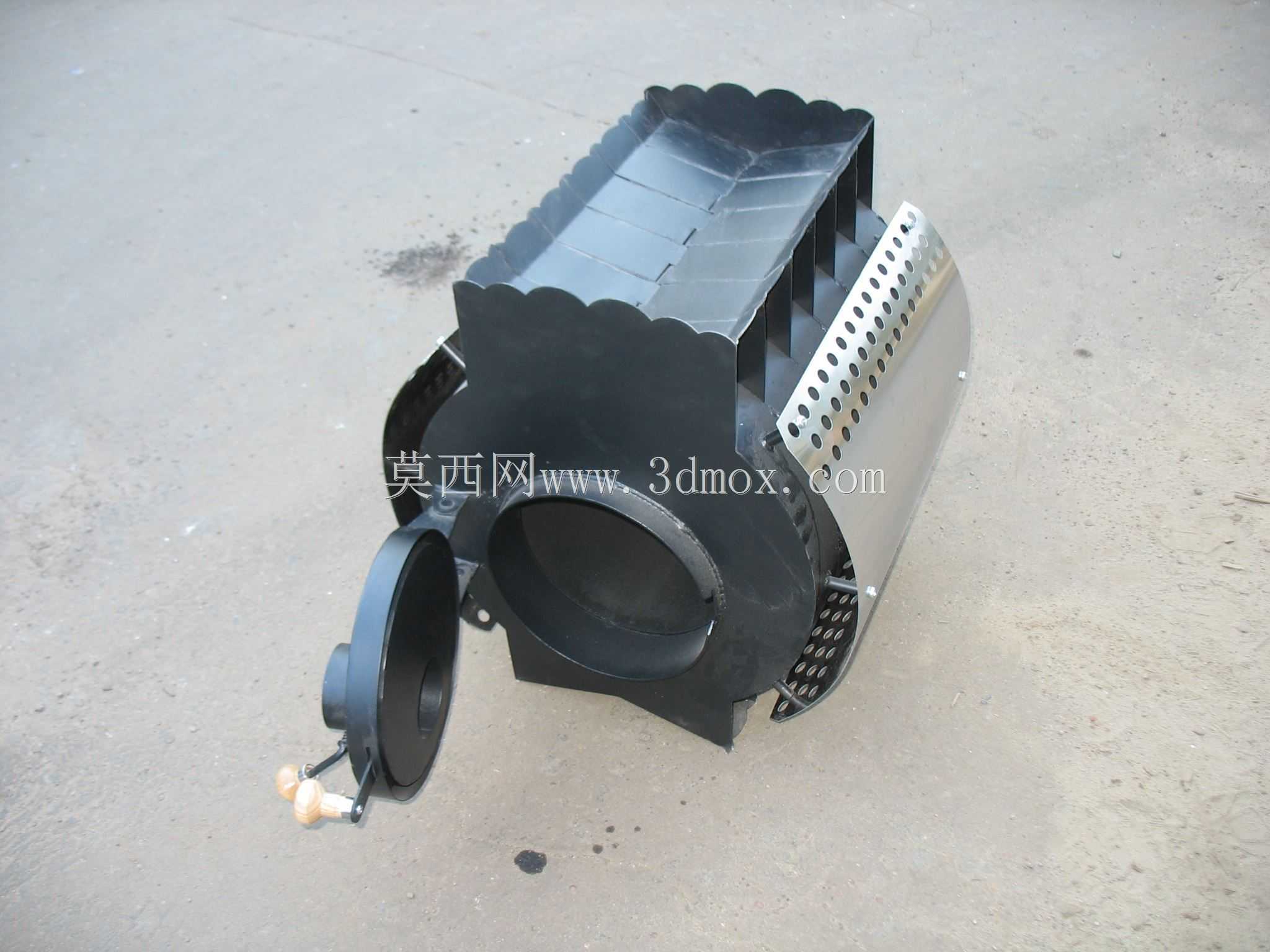

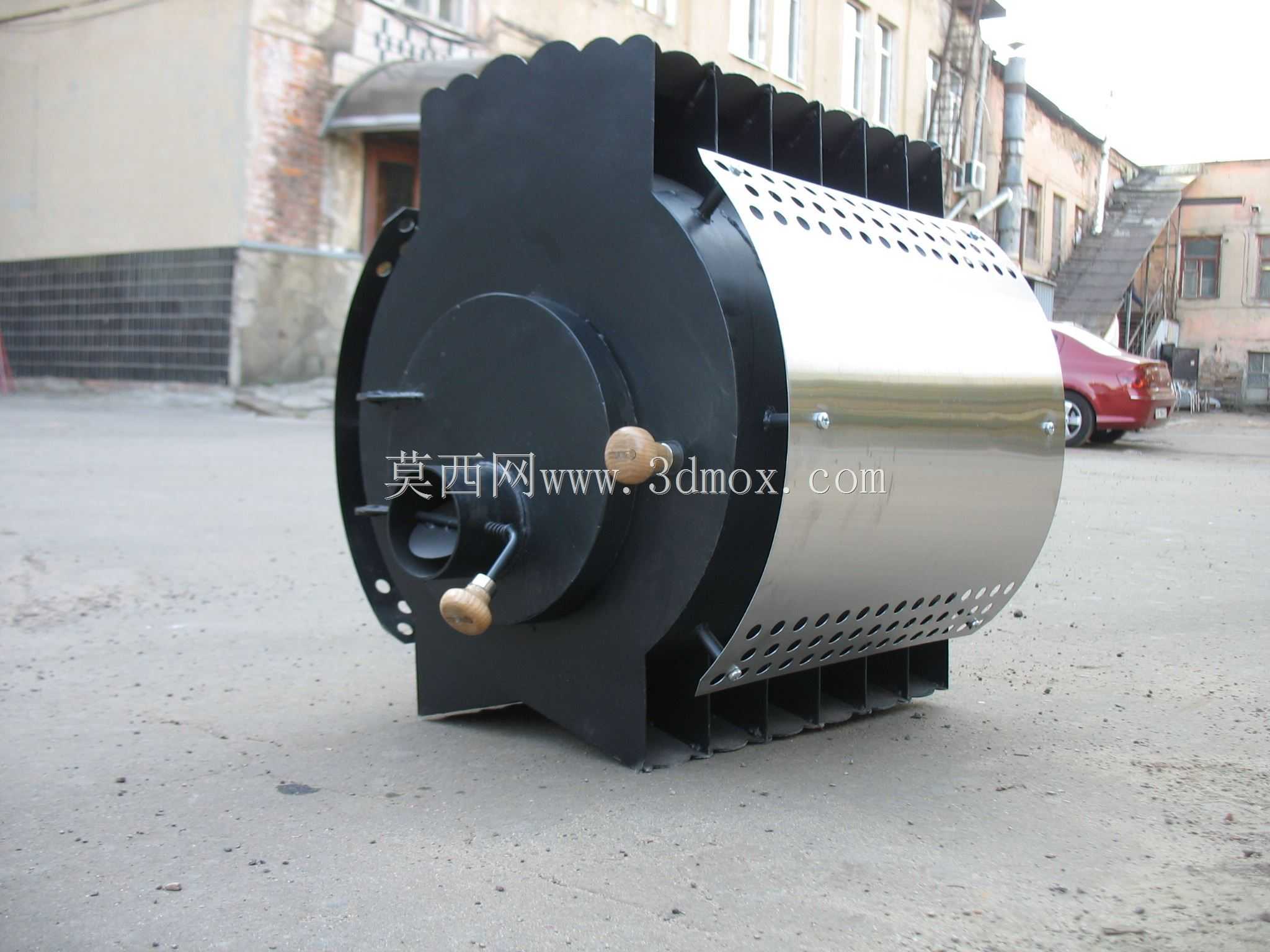

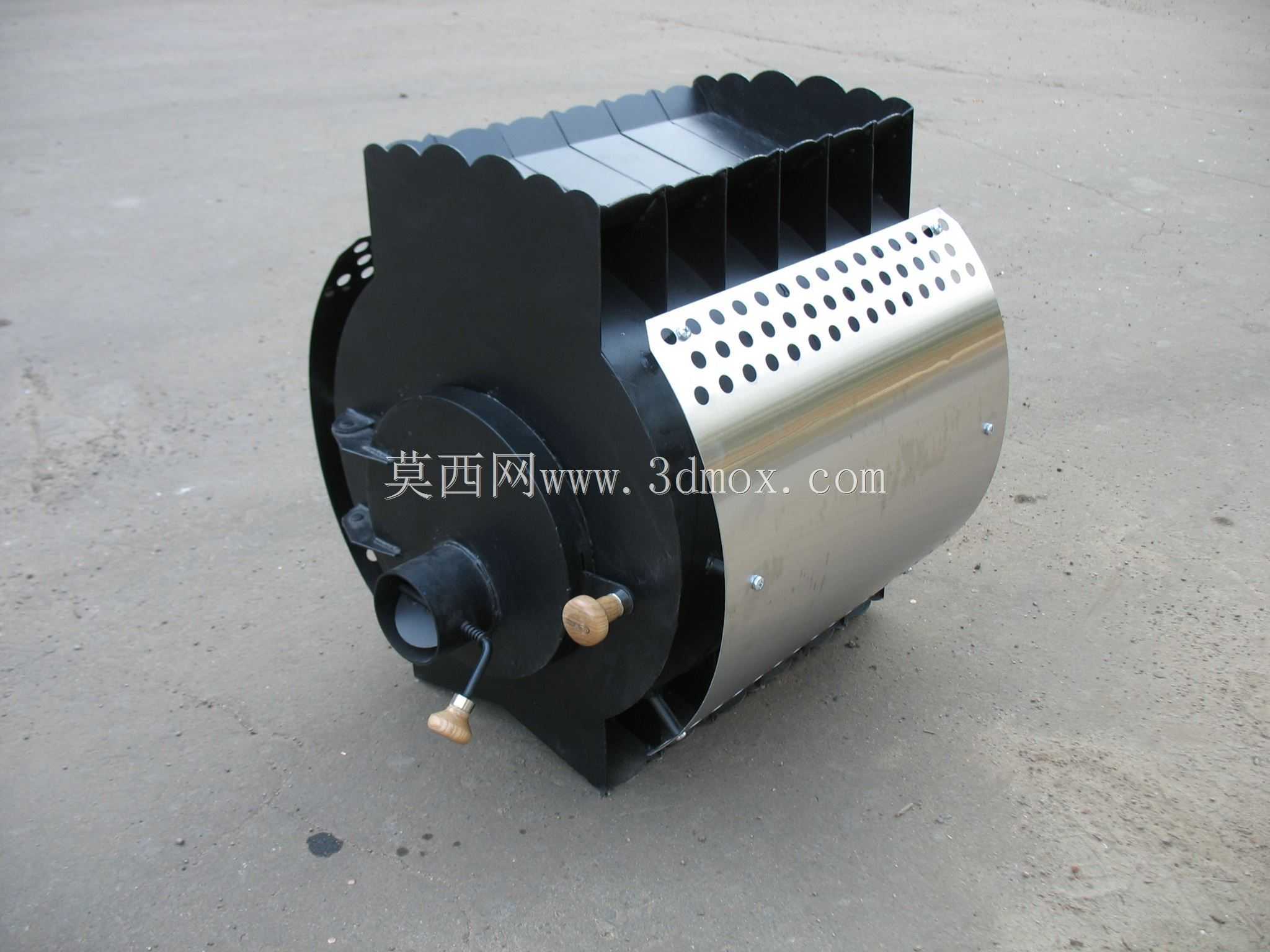

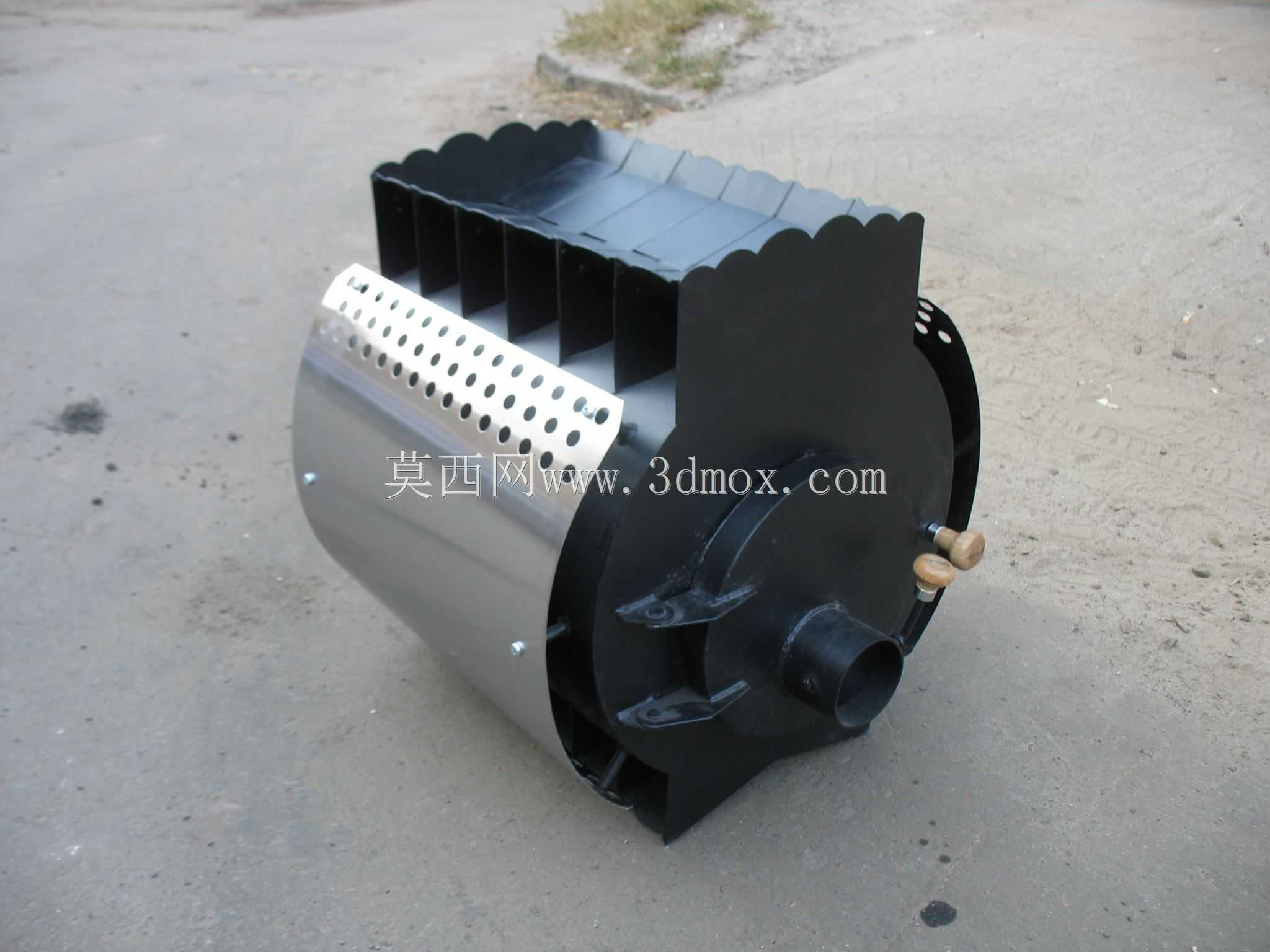

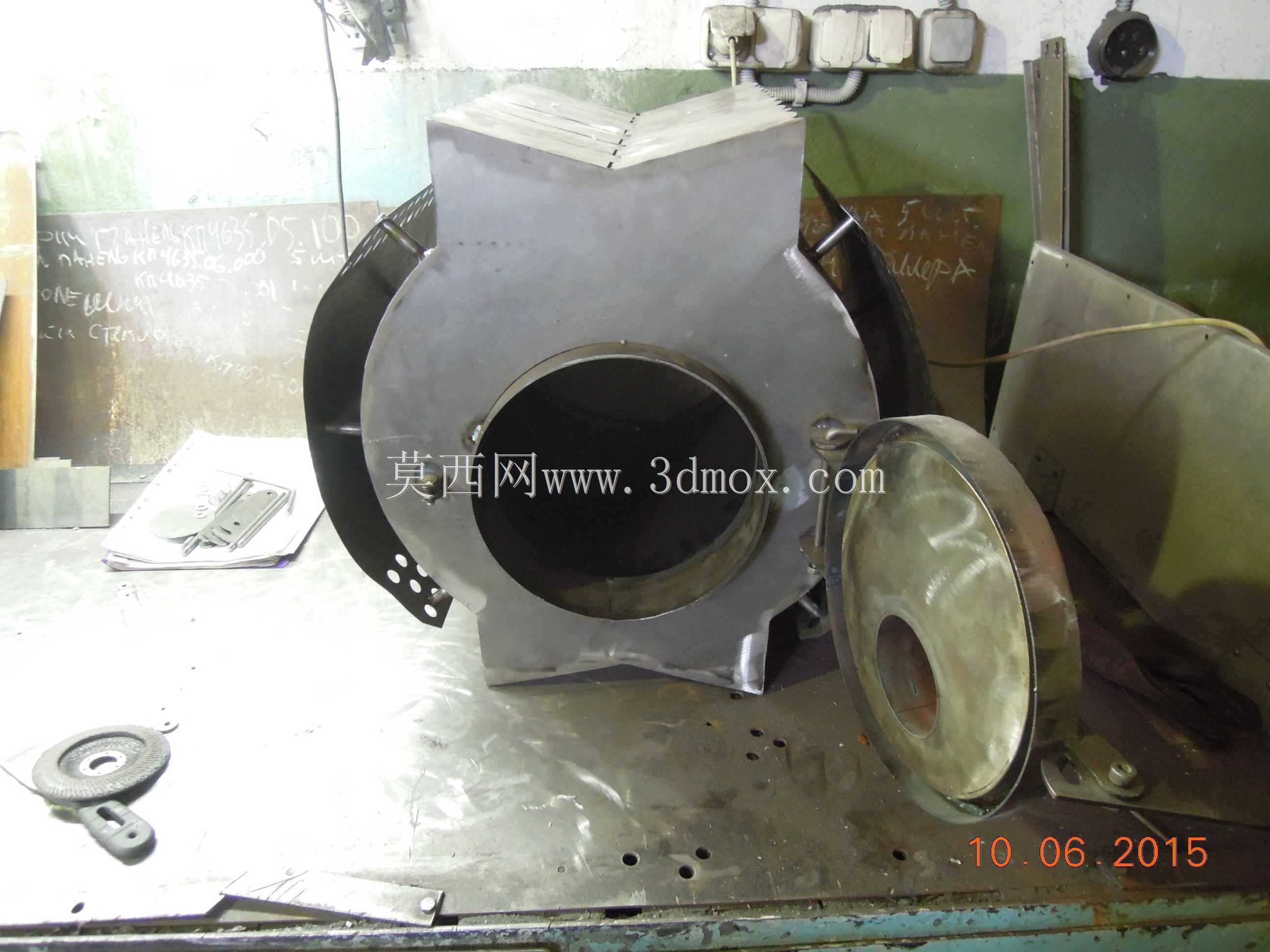

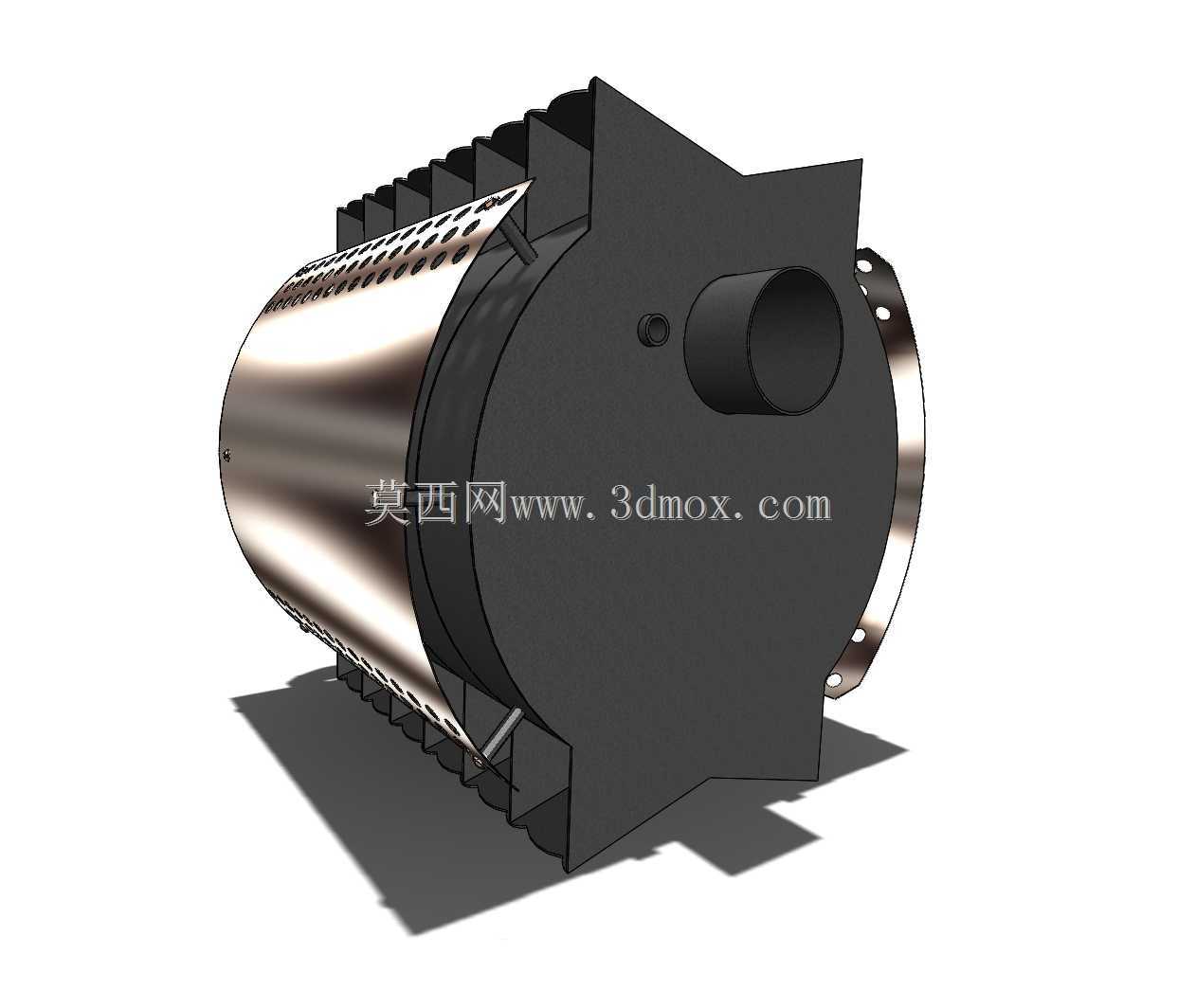

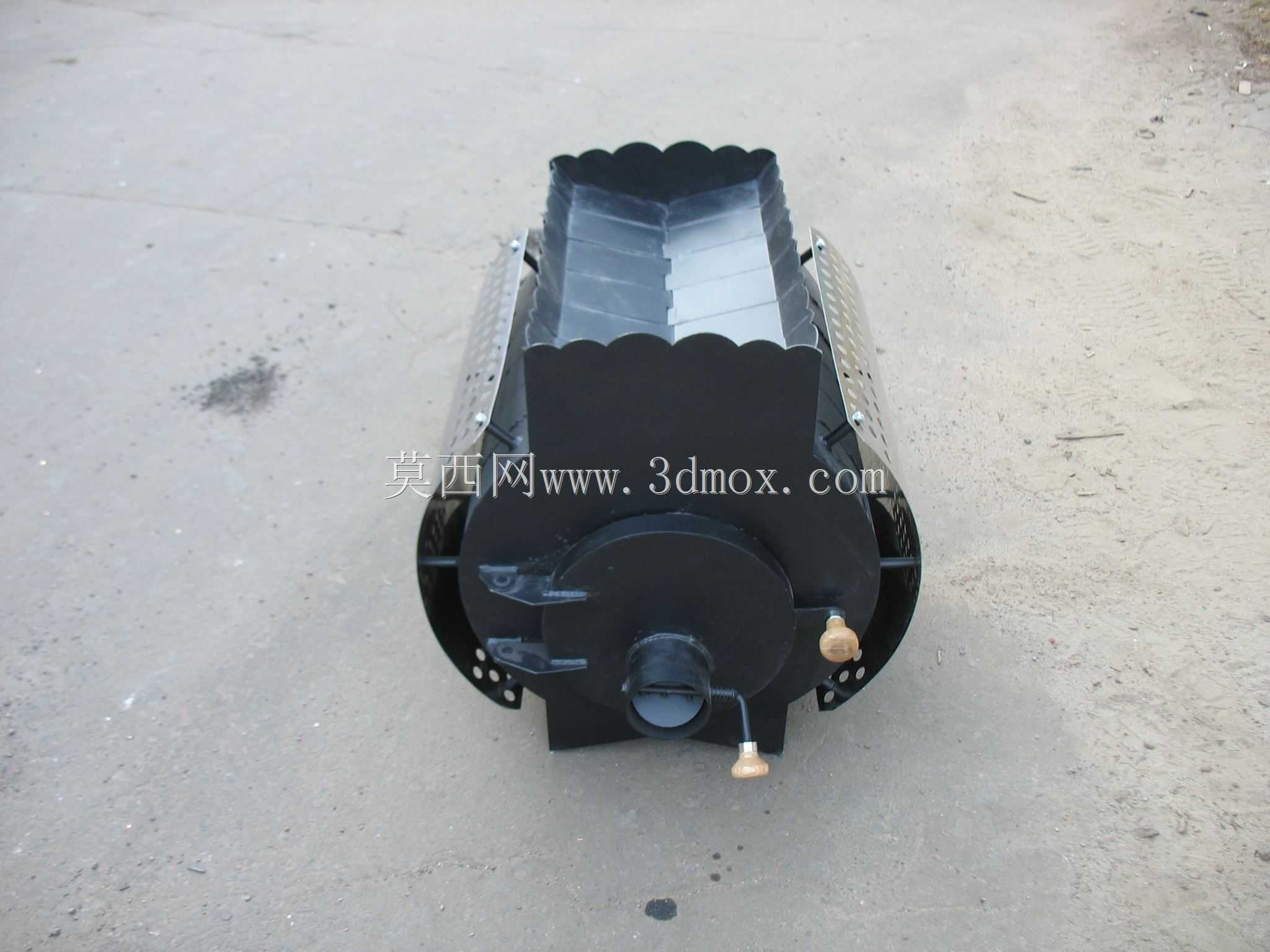

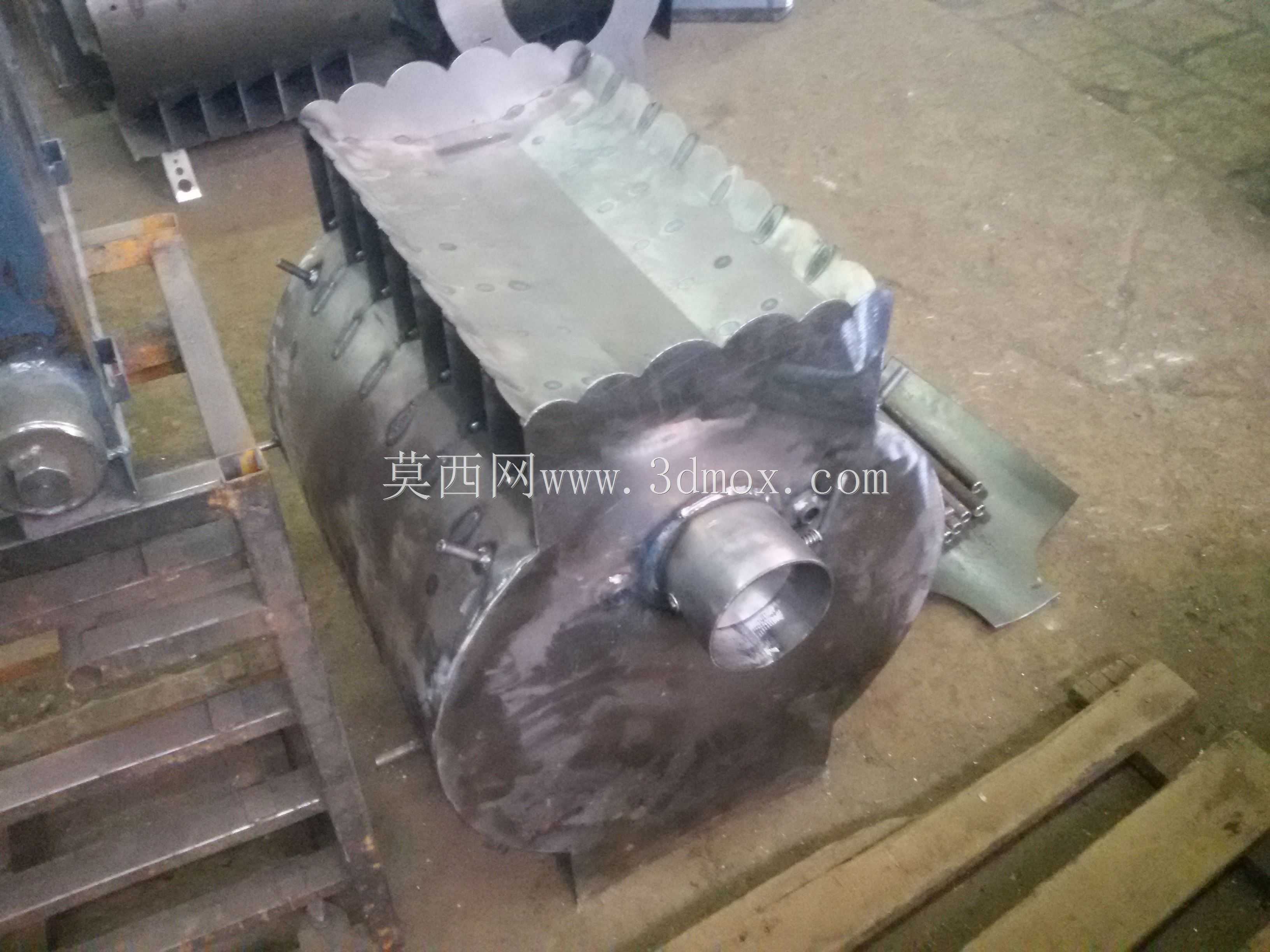

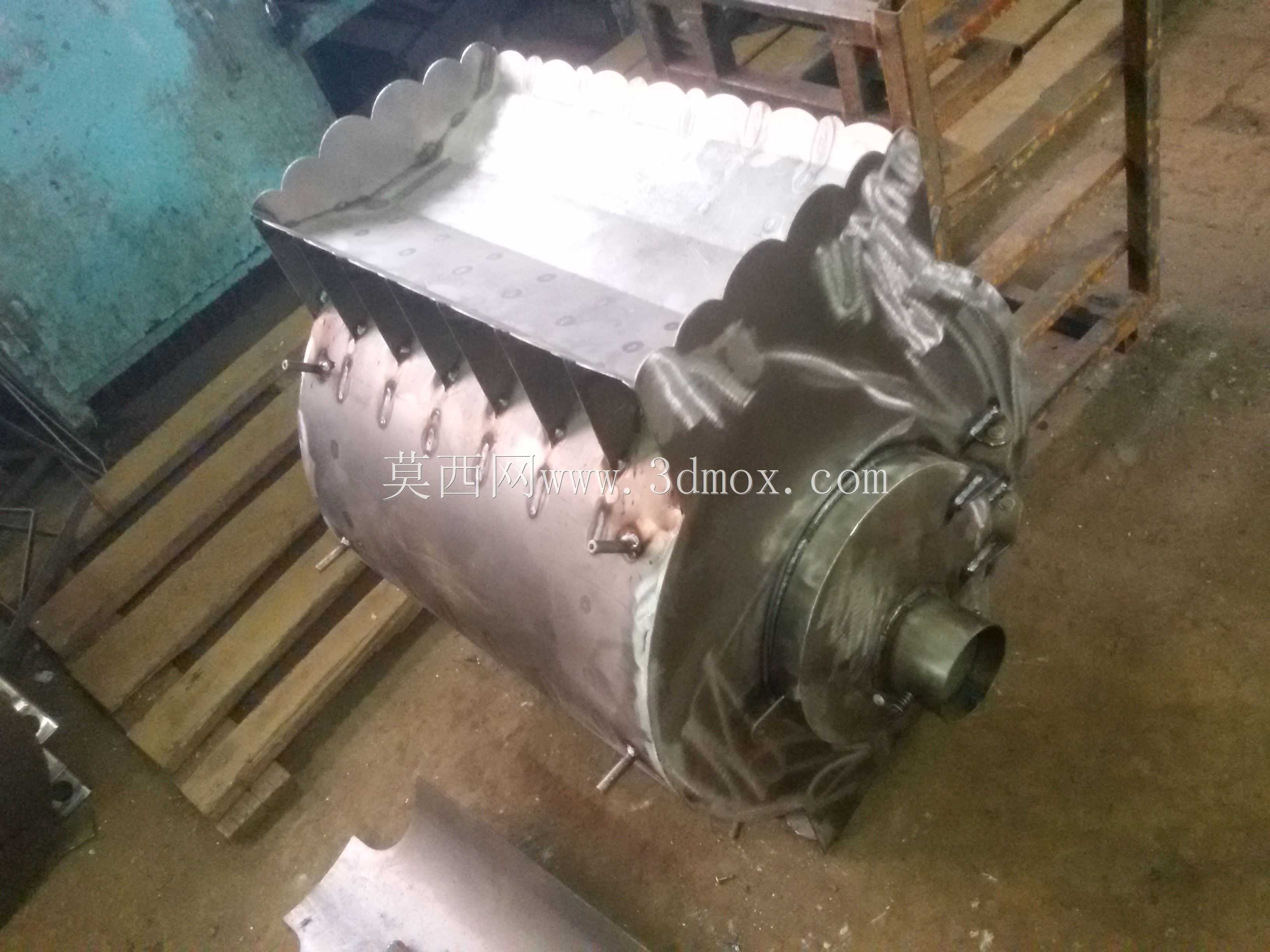

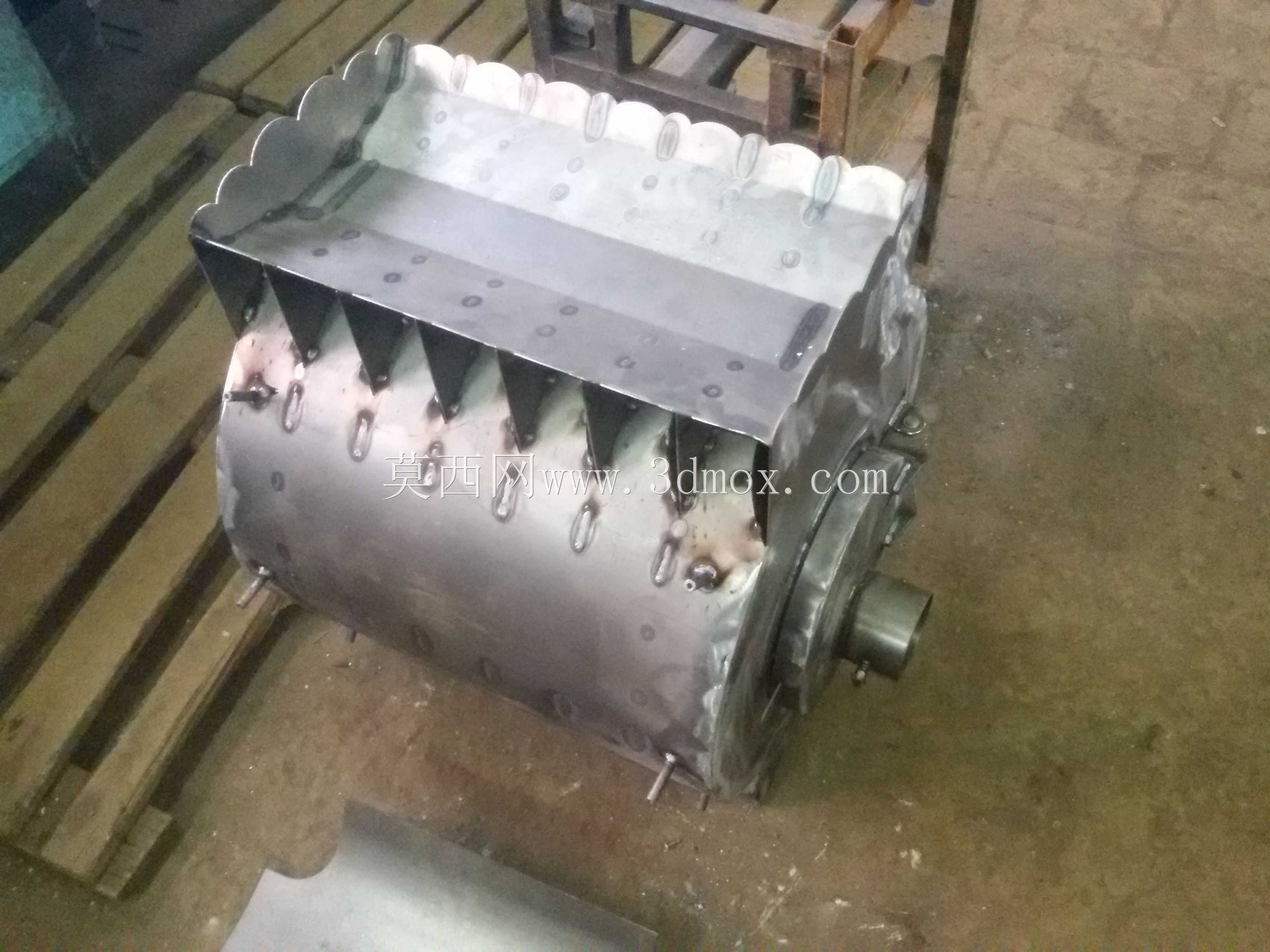

这款固体燃料炉的结构设计，核心面向小型独立空间的采暖与局部加热需求，常见于乡村自建房、小型作坊、户外临时作业点位的热源供给场景，可适配固体块煤、成型生物质颗粒、木柴等多种常见固体燃料，无需依赖燃气、电力管网配套，适配无集中供暖、配套基础设施不完善的使用场景。从结构布局来看，该炉具采用卧式圆柱主燃烧室设计，侧部设置带密集冲孔的进风调节面板，冲孔排布经过流场仿真优化，可根据燃烧工况调整进风面积，控制燃烧室供氧量，进而调节燃烧强度与输出功率，额定热输出适配40-60平米空间的采暖需求，也可作为小型面点烘焙、工件低温烘干的定点热源使用。主燃烧室顶部设置多道平行布置的换热肋片结构，高温烟气在肋片间隙形成折流路径，延长烟气与炉体的换热接触时长，降低排烟温度，提升燃料整体热利用效率，避免热量直接随烟气流失造成的能源浪费。炉体侧部预留圆形排烟接口，可直接对接标准直径的民用排烟管道，安装时需保证排烟管向上倾斜角度不小于3度，接口处做耐高温密封处理，防止烟气倒灌泄漏。炉体底部设置一体化支撑脚，无需额外砌筑安装基础，放置于平整的水泥或防火砖地面即可使用，安装边界需保证炉体周边30cm范围内无易燃物料，正面操作区预留不小于60cm的操作空间，方便添料、清灰操作。设计过程中充分考虑民用场景的使用便利性，燃烧室添料口采用快开式密封结构，关闭后可形成微负压燃烧环境，减少烟气向室内溢出的风险，下部设置抽拉式积灰抽屉，日常清灰无需拆解炉体结构，抽出抽屉即可清理燃烧残留灰渣，降低日常维护的操作难度。炉体外壳与内部燃烧室之间预留隔热空气层，外层金属壳体运行时表面温度控制在安全范围内，避免人员误触造成烫伤，同时减少炉体向周边的无效散热，将更多热量通过顶部换热结构定向输出到使用空间。该炉具的整体结构紧凑，运输时可整体吊装无需拆分，现场安装仅需对接排烟管即可投入使用，适配小规模分散式的热源需求场景，结构件多采用常规碳钢板材冲压、焊接成型，加工工艺成熟，量产时制造成本可控，适合小型民用炉具生产厂商做结构参考，也可作为采暖系统设计、小型热源设备选型的三维参考模型，帮助设计人员快速完成炉具周边管路、安装空间的布局校核，减少前期方案设计的重复建模工作量。
