紫铜盘管式换热组件结构设计

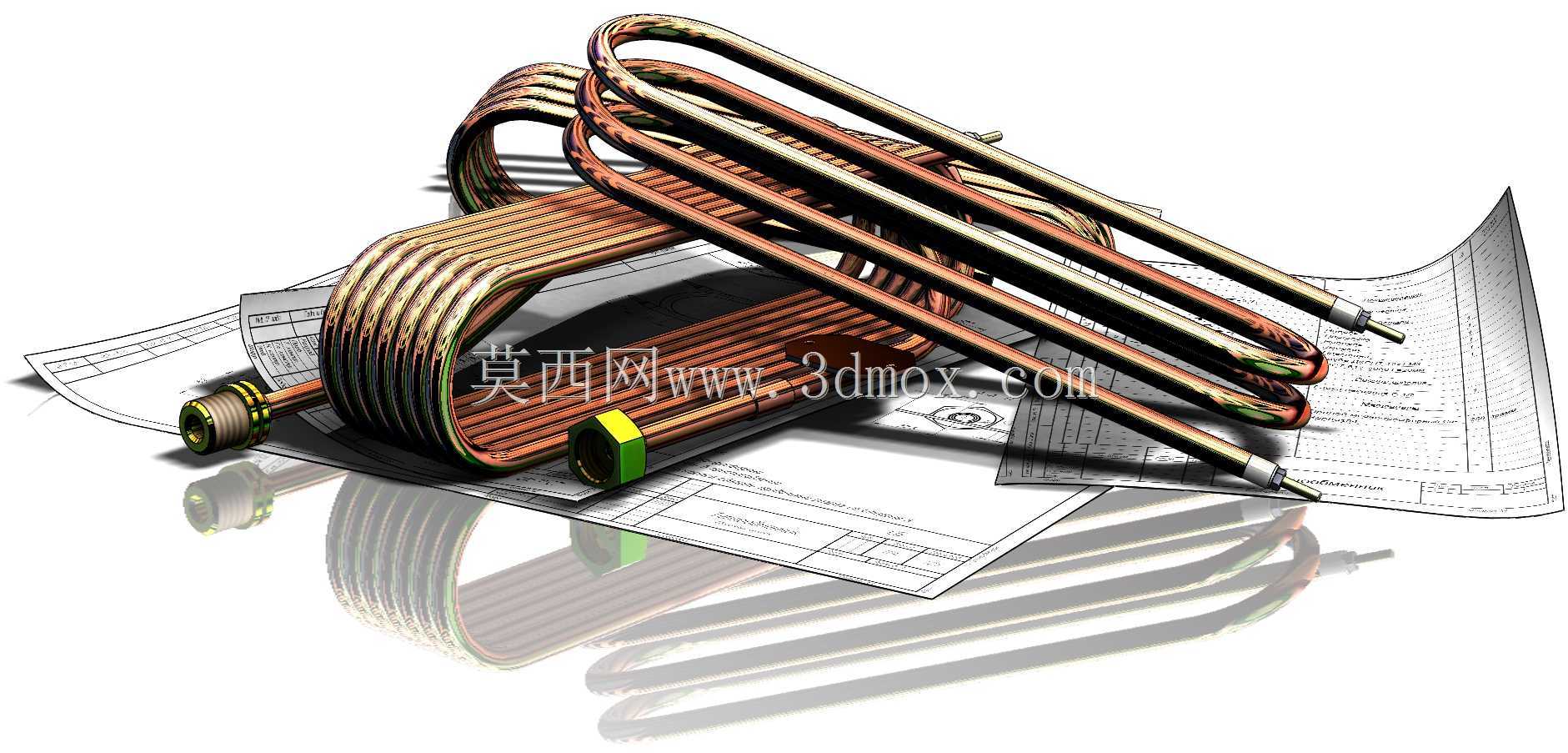

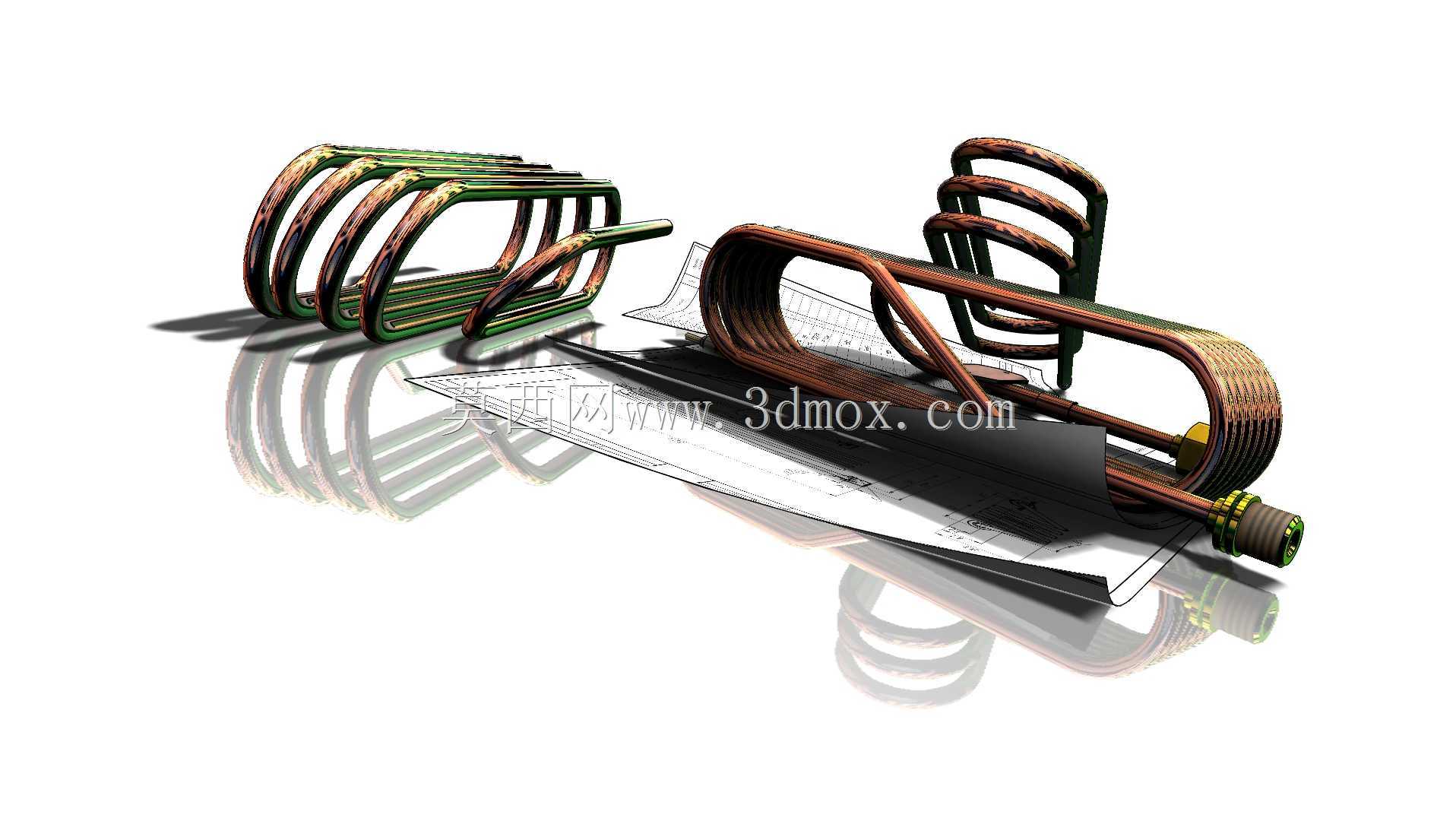

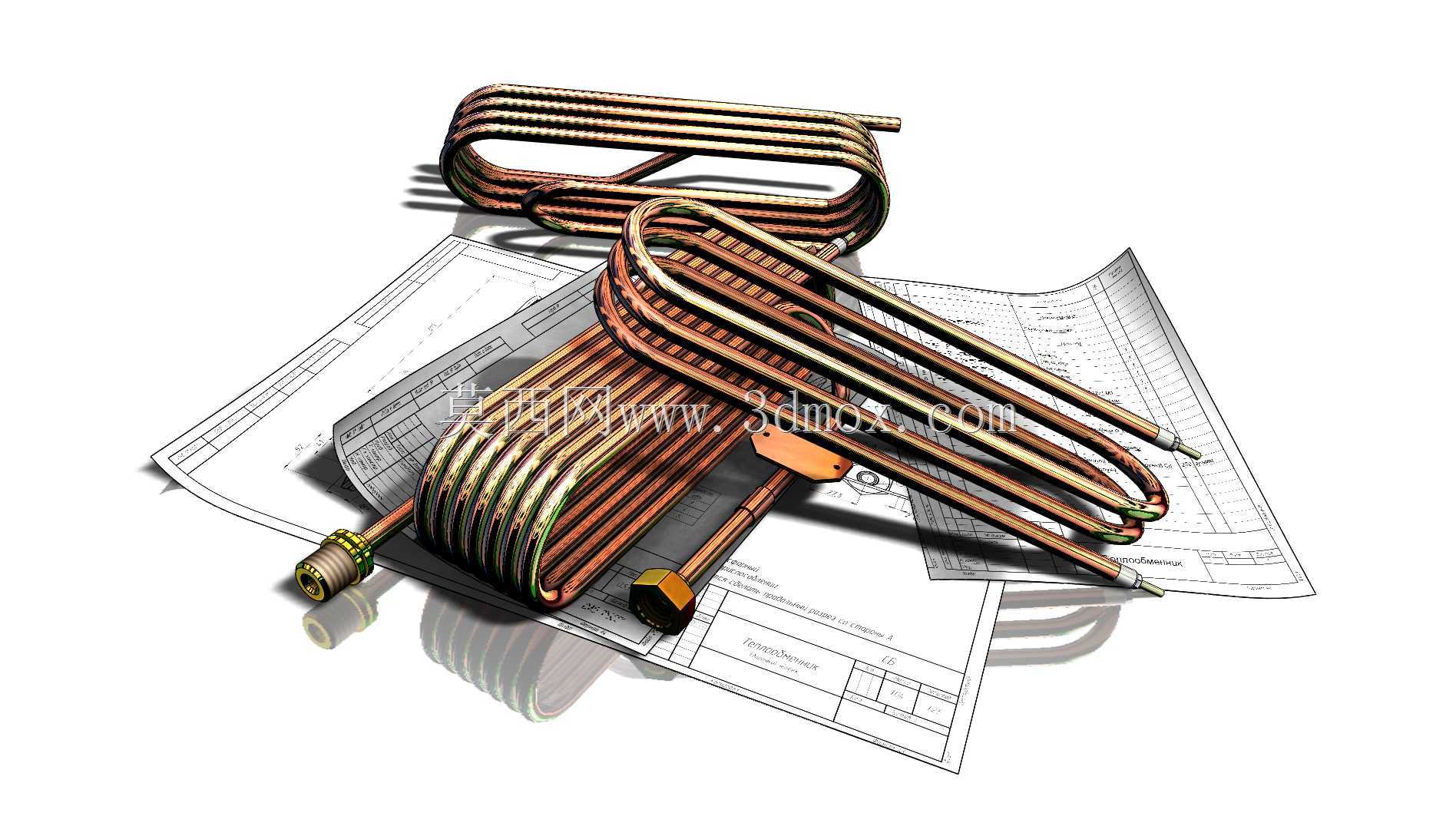

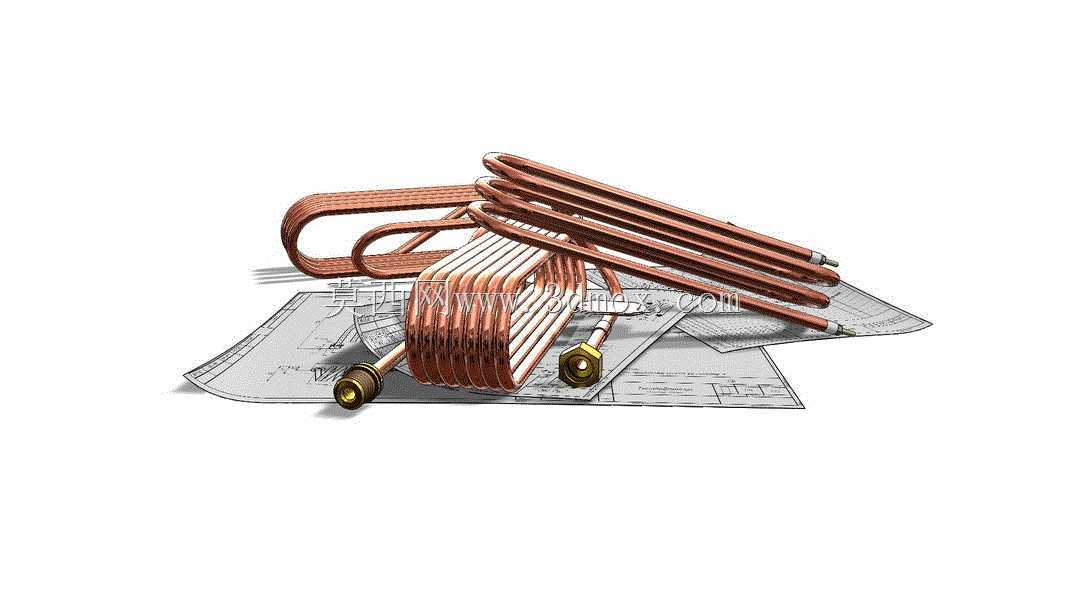

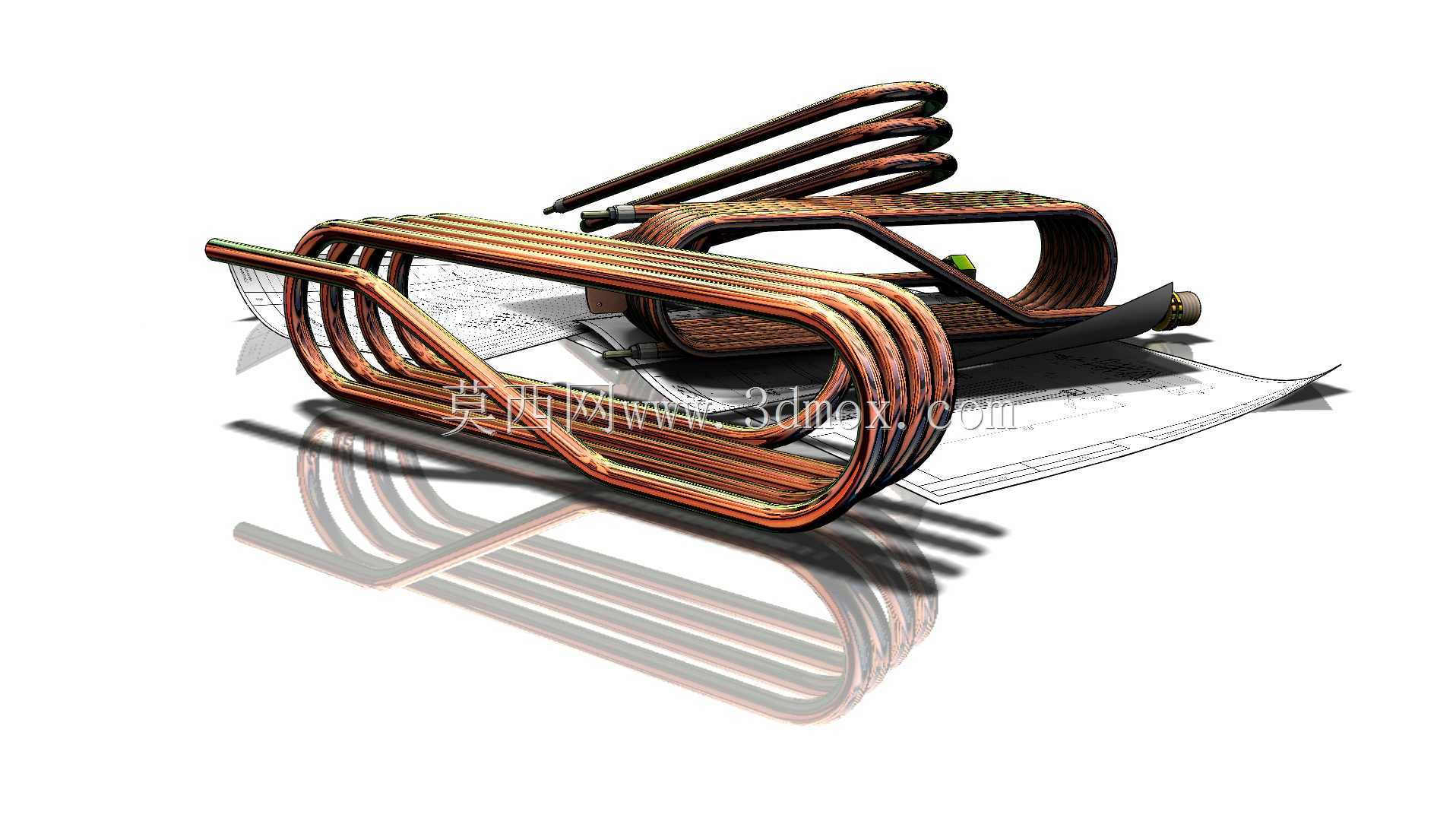

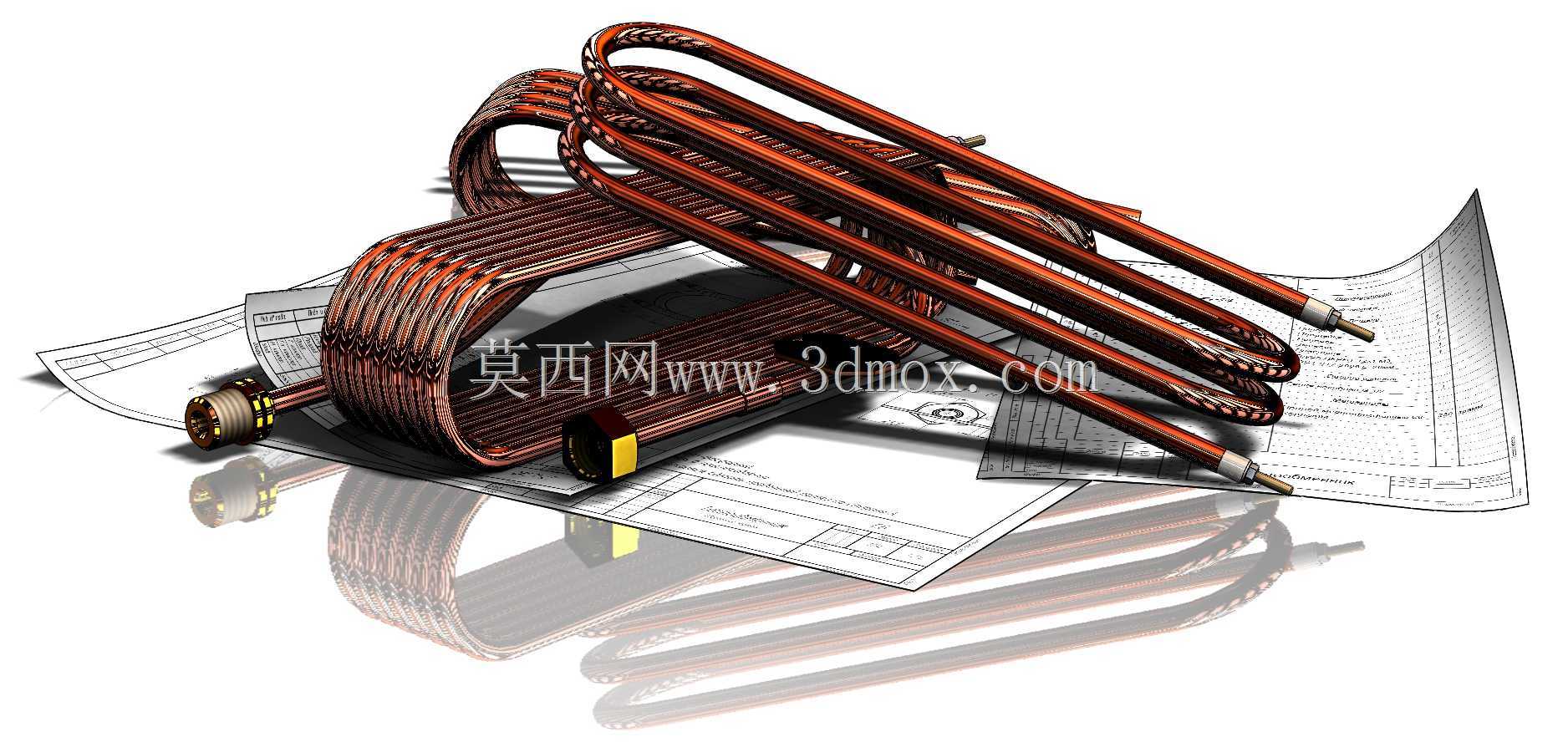

这类盘管式换热结构常被应用在小型制冷机组、液压油冷却回路、小型化工流体温控单元中，依靠紫铜材质优异的导热性能，实现两种流体间的高效热量传递。从结构设计逻辑来看，采用多组弯制紫铜管并行排布的形式，一方面是在有限的安装空间内尽可能拉长换热介质的流道长度，延长冷热流体的热交换时长，另一方面盘管的弯曲结构可以在介质流动过程中形成适度的湍流扰动，破坏管壁处的滞流边界层，降低传热热阻，提升整体换热效率。端部的黄铜接头采用标准管螺纹设计，可直接与系统管路对接，无需额外定制转接件，接头与紫铜管的连接位置采用硬钎焊工艺处理，能承受常规工业工况下的压力与温度波动，避免运行过程中出现介质渗漏问题。在安装边界设计上，整个盘管组件的排布充分考虑了设备内部的安装空间约束，盘管弯曲半径严格控制在紫铜管最小弯曲半径以上，避免弯制过程中出现管壁褶皱、截面变形导致的流道通径缩小、流动阻力异常升高的问题。盘管层与层之间预留了均匀的间隙，可保证另一侧换热介质能够充分冲刷所有铜管外表面，避免出现换热死角，同时也为后期的管壁清洁、杂质吹扫预留了操作空间。在实际选型适配过程中，这类结构无需额外加装外壳支撑，可直接嵌入到储液腔体内部，减少了设备整体的外部安装尺寸，对于空间受限的集成式温控设备、小型制冷装置而言适配性极强。设计过程中针对盘管的固定方式也做了对应考量，可通过端部接头的螺纹结构实现整体定位，也可根据实际安装需求在盘管间隙处加装绝缘固定卡件，避免设备运行过程中流体冲击导致盘管振动、与周边结构发生摩擦磨损，延长组件的整体使用寿命。从流体流动特性来看，多管并行的流道设计可以平衡单管的介质流速，避免流速过高导致的管路冲蚀、流动阻力过大增加泵组负载，也能避免流速过低导致的介质在管内滞留、换热效率下降的问题。
