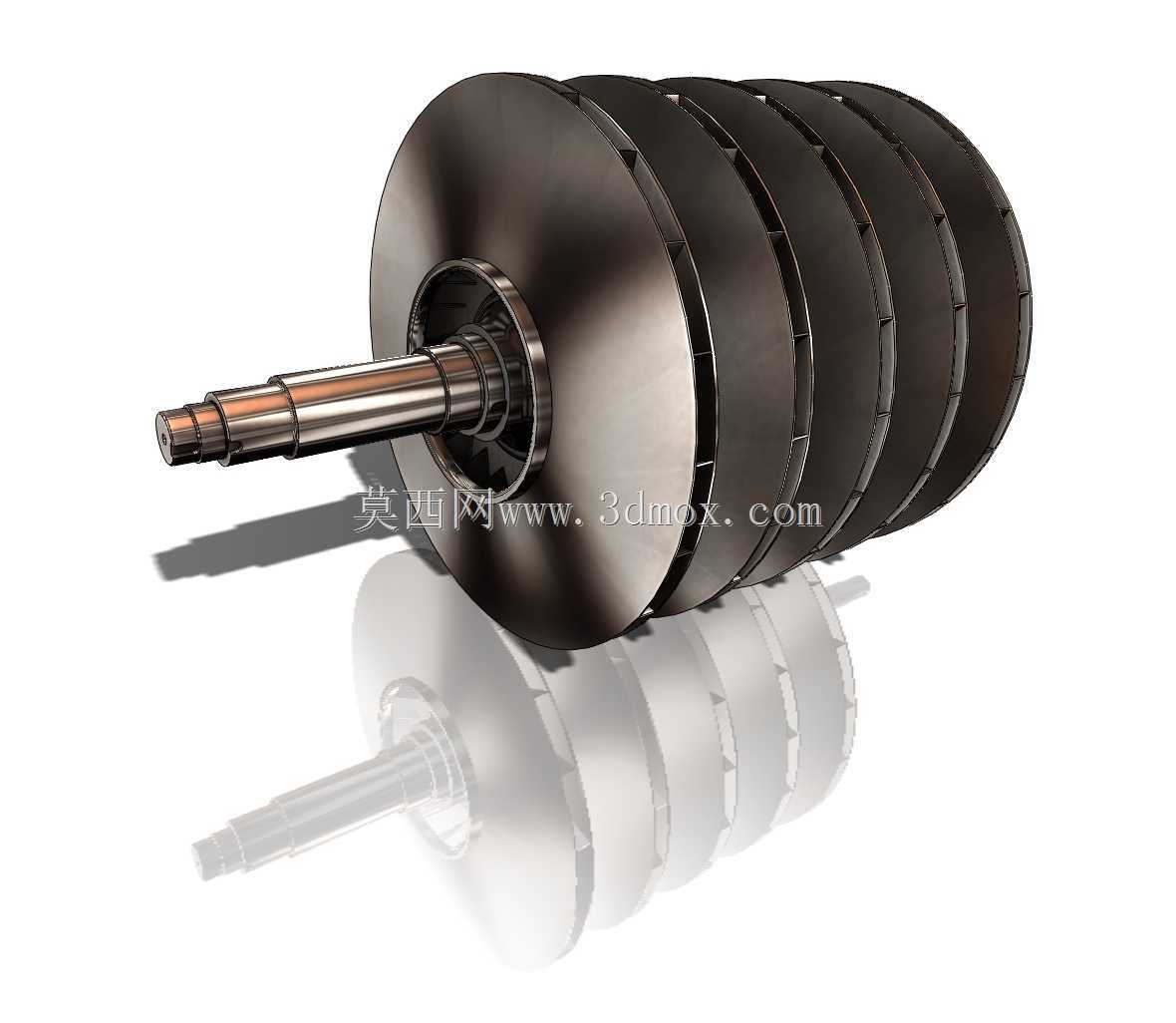

鼓风机转子轴与叶轮组装配结构

这套转子装配结构是多级离心鼓风机的核心做功部件，主要应用于工业通风、污水处理曝气、冶金送风、化工气体输送等场景，直接决定鼓风机的风压输出效率与运行稳定性。整套部件由主轴与多级闭式叶轮堆叠装配而成，叶轮采用后向弯曲叶片设计，单级叶轮做功后气流沿轴向进入下一级叶轮持续增压，相比单级叶轮结构，可在相同叶轮直径下实现更高的输出风压，适配中高压送风工况的使用需求。

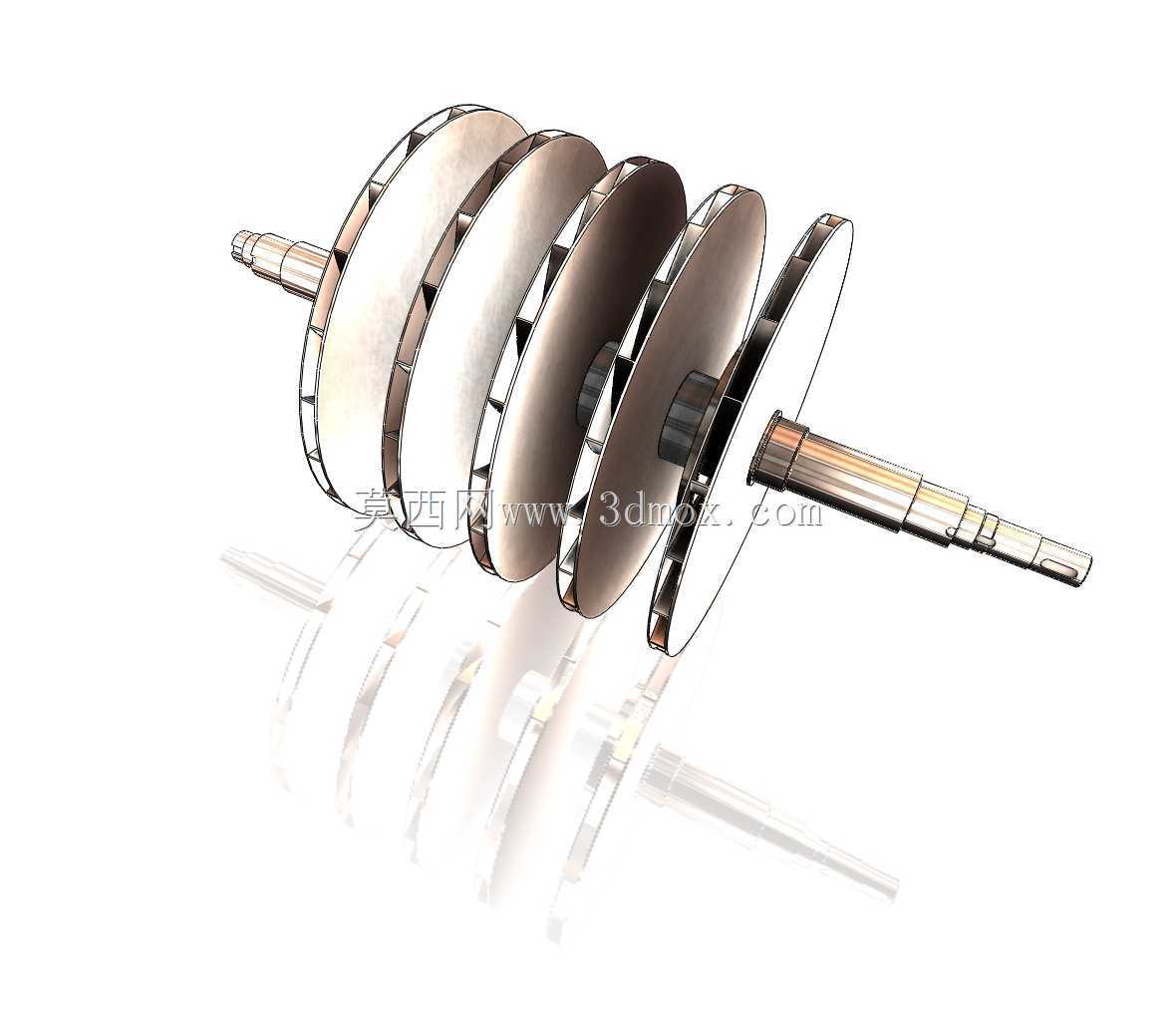

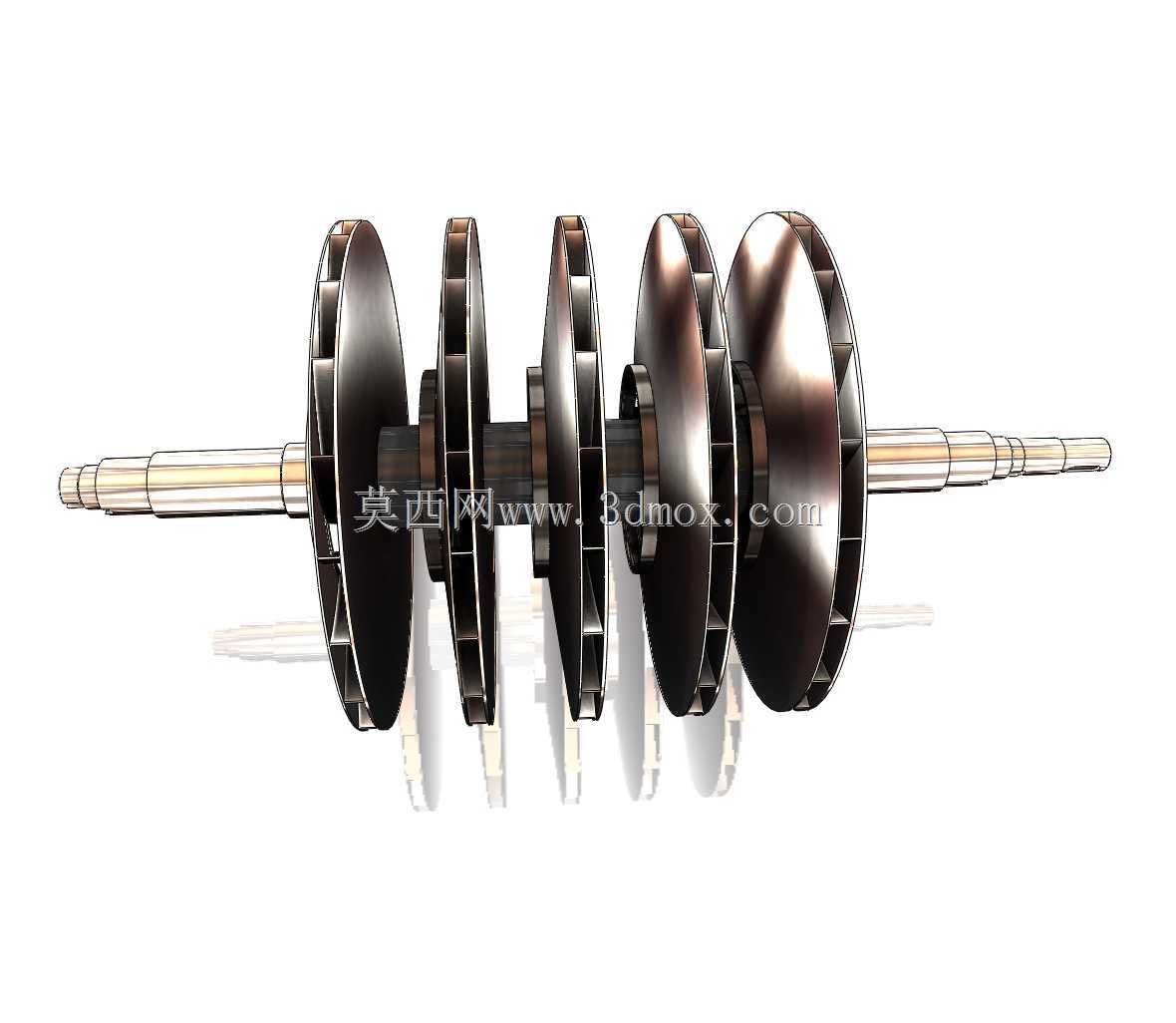

从设计逻辑来看，主轴采用阶梯轴结构，不同轴段分别对应叶轮安装位、轴承配合位、密封段与联轴器连接位，轴肩位置直接作为叶轮轴向定位基准，避免额外加装定位套带来的装配累积误差，同时保证每级叶轮的轴向间距严格符合气动设计要求，减少级间气流泄漏损失。叶轮与主轴采用过盈配合加键传动的连接方式，既可以传递额定转速下的扭矩，也能抵消高速旋转时叶轮离心力带来的配合间隙变化，防止运行过程中叶轮出现松动位移。

建模过程中需要重点关注叶轮的形位公差控制，每级叶轮的端面跳动、径向跳动公差需要控制在极小范围内，装配完成后整体转子需要做动平衡校正，抵消高速旋转时的不平衡量，避免运行时出现异常振动损坏轴承与密封件。安装边界方面，主轴两端的轴承位需要匹配对应的滚动轴承型号，轴承跨距需要结合转子的临界转速进行核算，确保工作转速避开转子的临界转速区间，防止出现共振问题；叶轮外缘与机壳内壁的间隙需要控制在合理范围，间隙过大会导致级间回流降低效率，间隙过小则可能因为热膨胀、转子挠曲出现刮蹭故障。

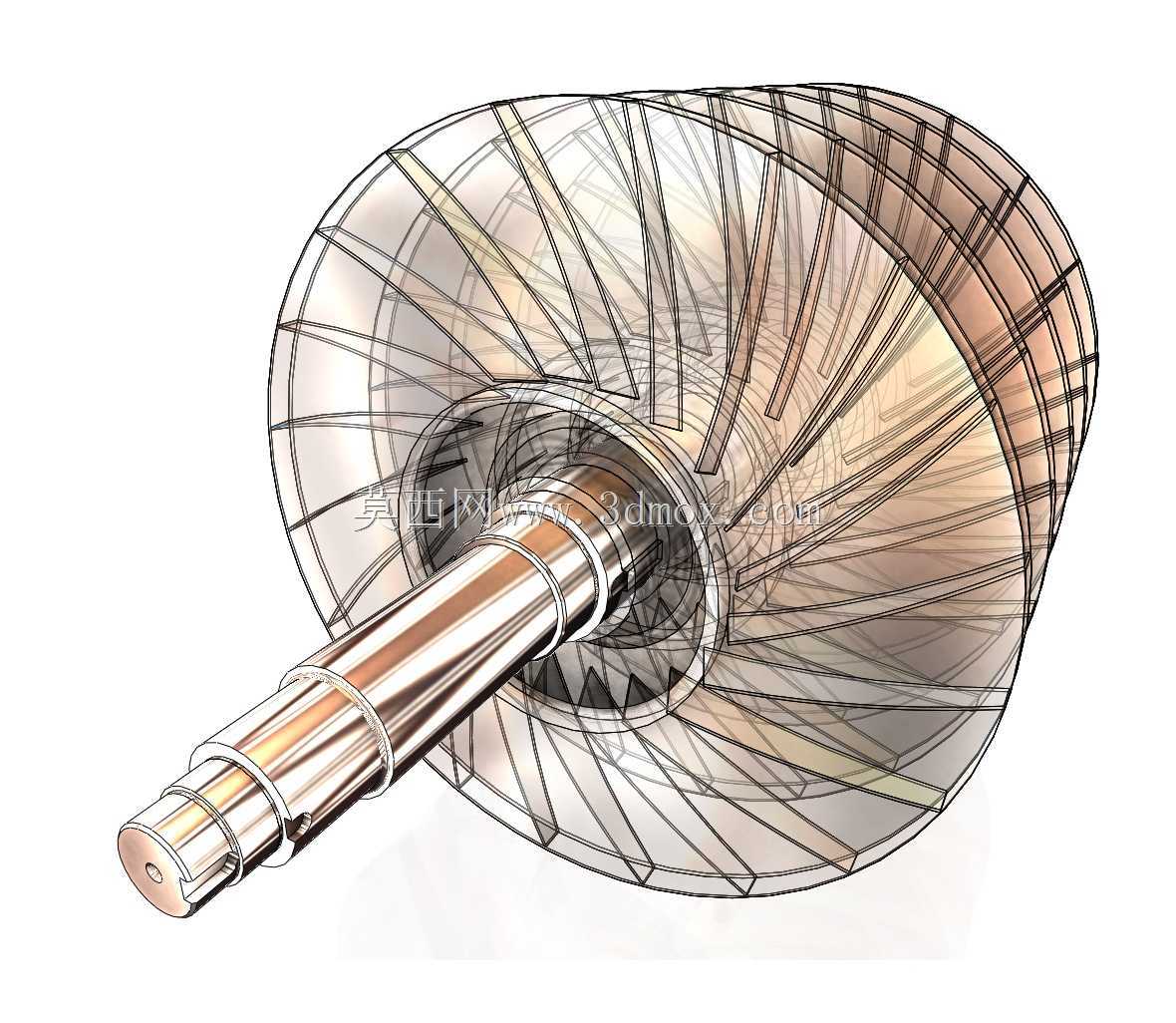

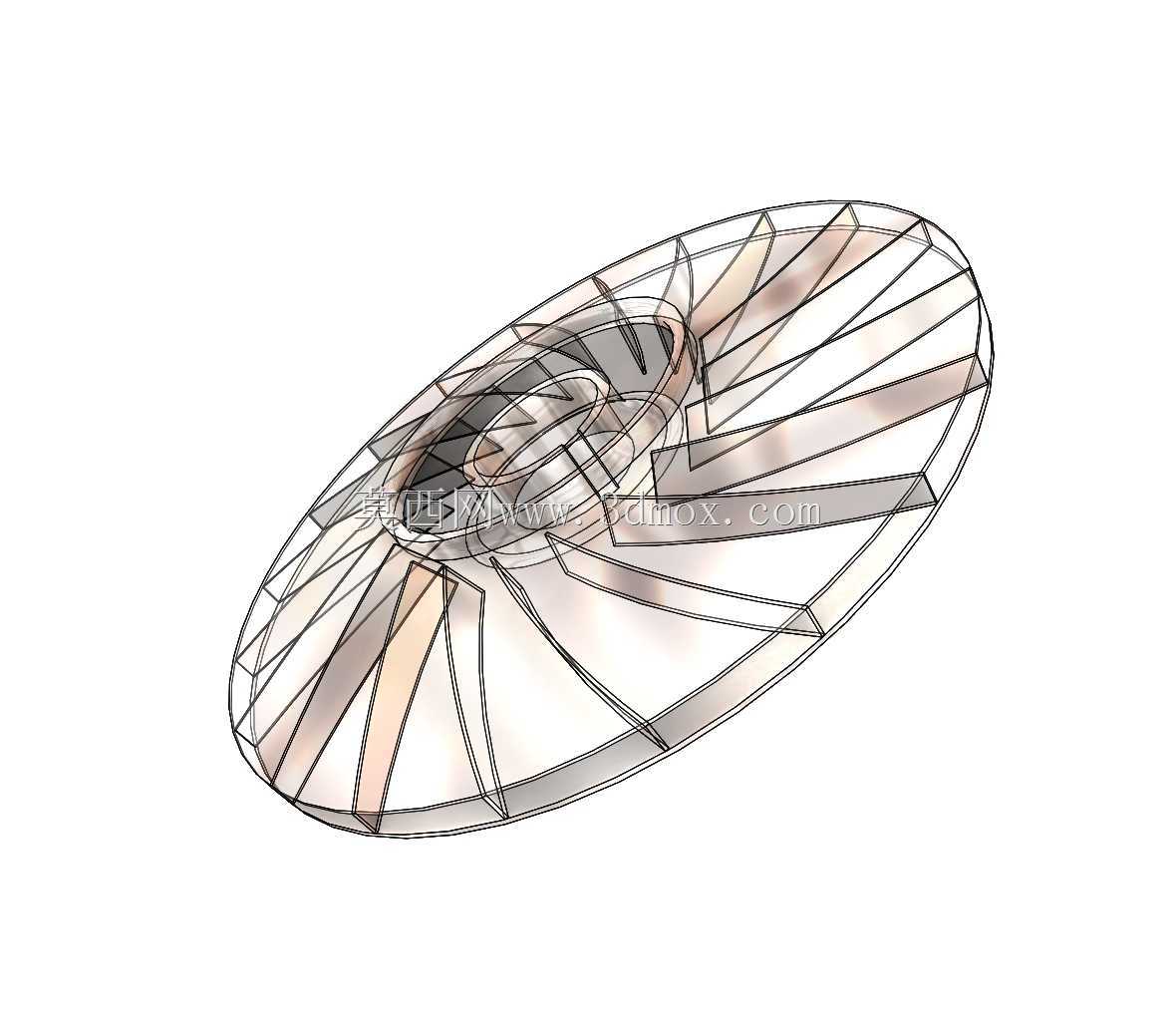

结构细节上，叶轮的轮盘与轮盖采用等强度设计，在保证结构强度承受离心载荷与气压差载荷的前提下，尽可能降低叶轮自身重量，减少主轴的弯曲载荷，延长轴承的使用寿命。相邻叶轮之间的间隔套同时兼具气流导流作用，表面做光滑过渡处理，减少气流在级间流动的阻力损失，提升整机的运行效率。主轴上的密封段位置预留有密封件安装槽，可适配迷宫密封或者碳环密封结构，防止机壳内的高压气体从轴端泄漏，同时避免外界灰尘进入轴承腔污染润滑脂。
