箱式轴承热装加热设备结构设计

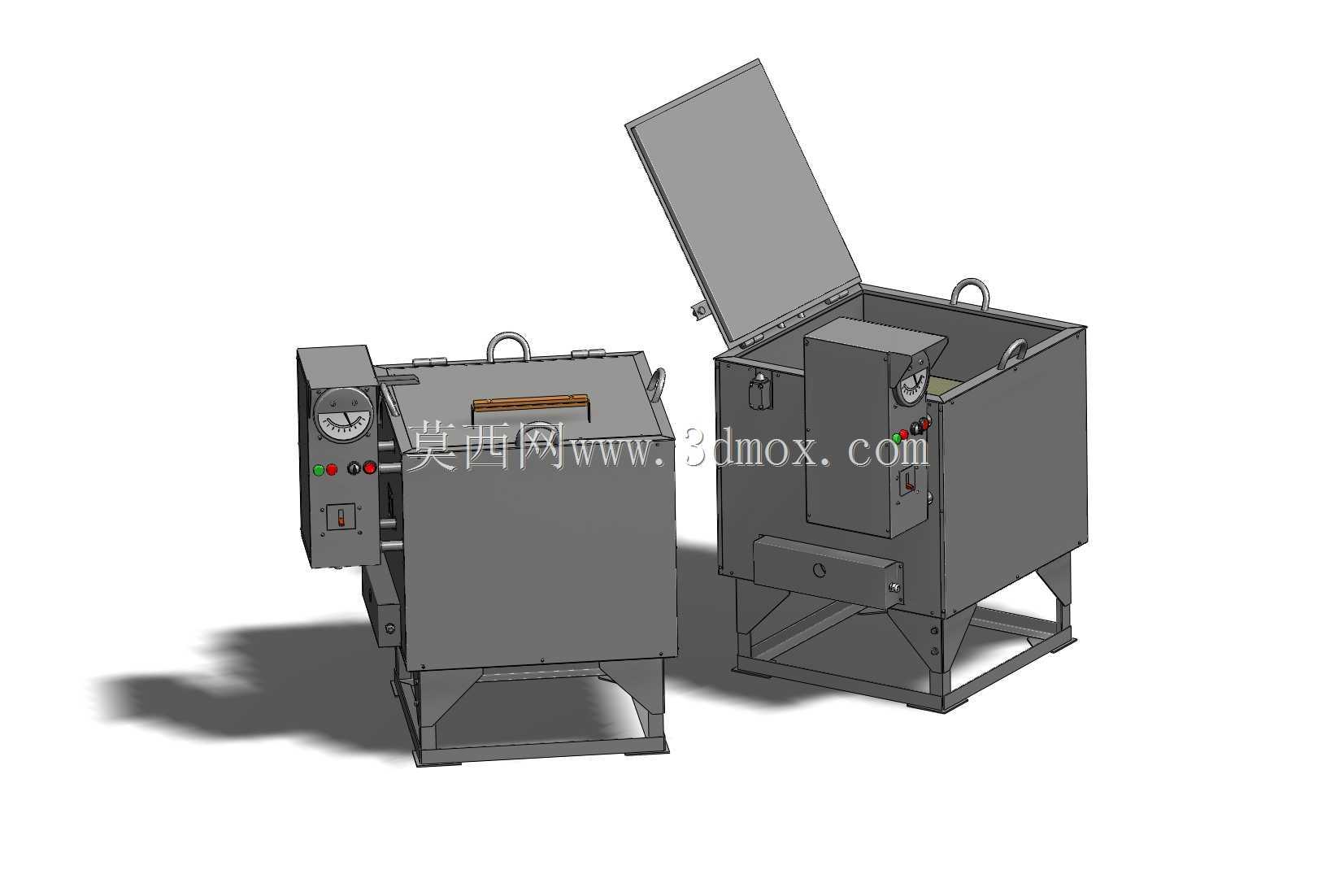

在机械装配作业场景中，过盈配合的轴承安装一直是产线装配环节的关键工序，传统的油浴加热、火焰烘烤方式存在温控精度差、工件受热不均、作业安全隐患多、污染轴承润滑面等诸多问题，这款箱式轴承加热设备正是针对这类装配痛点完成的结构设计，可覆盖中小型深沟球轴承、圆锥滚子轴承、调心滚子轴承等多类过盈装配轴承的热装作业需求。设备整体采用落地式箱型结构，底部设计型钢焊接支撑框架，框架支脚预留安装固定孔位，可直接固定在装配工位的混凝土地面或者钢制工作台面上，整体占地尺寸适配常规装配工位的排布需求，不会占用过多作业通道空间，支脚高度预留了设备底部走线、日常清理杂物的操作空间，避免长期使用过程中底部积屑堆积带来的锈蚀、线路老化问题。炉体部分采用双层钣金折弯焊接结构，中间预留隔热层填充空间，可有效降低设备运行时的外表面温度，避免作业人员误触造成烫伤，上盖采用带铰链的翻转式结构，搭配侧面的快开锁扣，开合操作无需额外辅助工具，上盖内侧同样铺设隔热层，减少热量从开盖位置的散失，提升加热效率。设备控制单元集成布置在炉体侧面的独立控制腔体内，包含温度调节模块、加热时长控制模块、状态指示组件，操作面板朝向作业人员站立侧，高度适配站立操作的人机工程需求，无需弯腰或者抬手即可完成参数设置、启停操作，控制腔体与加热腔体做隔热隔离，避免长期高温烘烤导致电气元件提前老化失效。炉腔内部设计有可抽拉的工件承托结构，可根据待加热轴承的尺寸规格调整承托位置，保证轴承整体处于均匀温场范围内，避免局部过热导致轴承金相组织变化，加热元件均匀布置在炉腔侧壁，搭配温度检测元件实现闭环控温，可将加热温度稳定控制在轴承热装所需的温度区间内，既保证轴承内圈膨胀量满足装配过盈量的需求，又不会因为温度过高损伤轴承的原有精度。设备顶部设计有吊装吊环，方便车间内完成转场移位作业，侧面预留的接线位置可直接对接车间工业供电回路，无需额外配置专用供电设施，整体结构兼顾了作业实用性、维护便捷性与操作安全性，可直接作为装配工位的专用热装设备使用，也可作为非标加热设备改型设计的基础参考结构，建模过程中对钣金折弯间隙、焊接预留量、电气元件安装位、隔热层填充空间都做了符合实际加工要求的结构处理，不存在无法落地加工的理想化结构。
