异形风道转接适配器结构设计

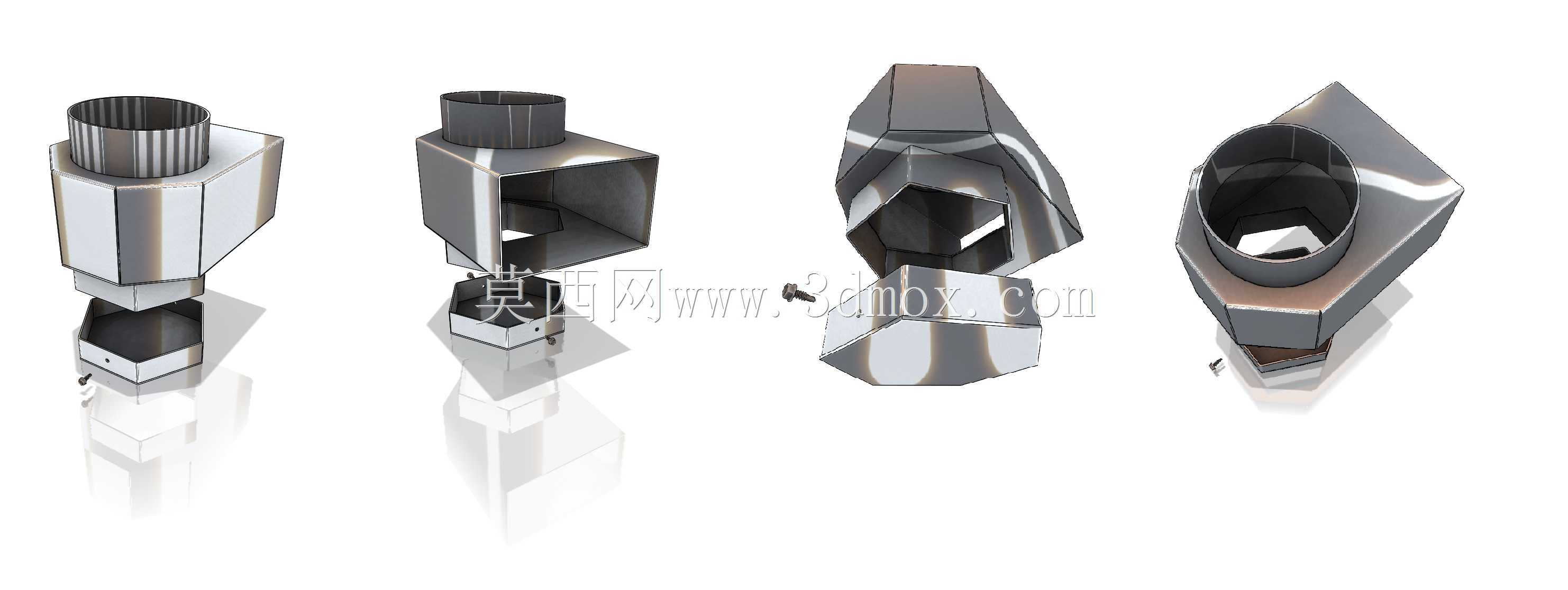

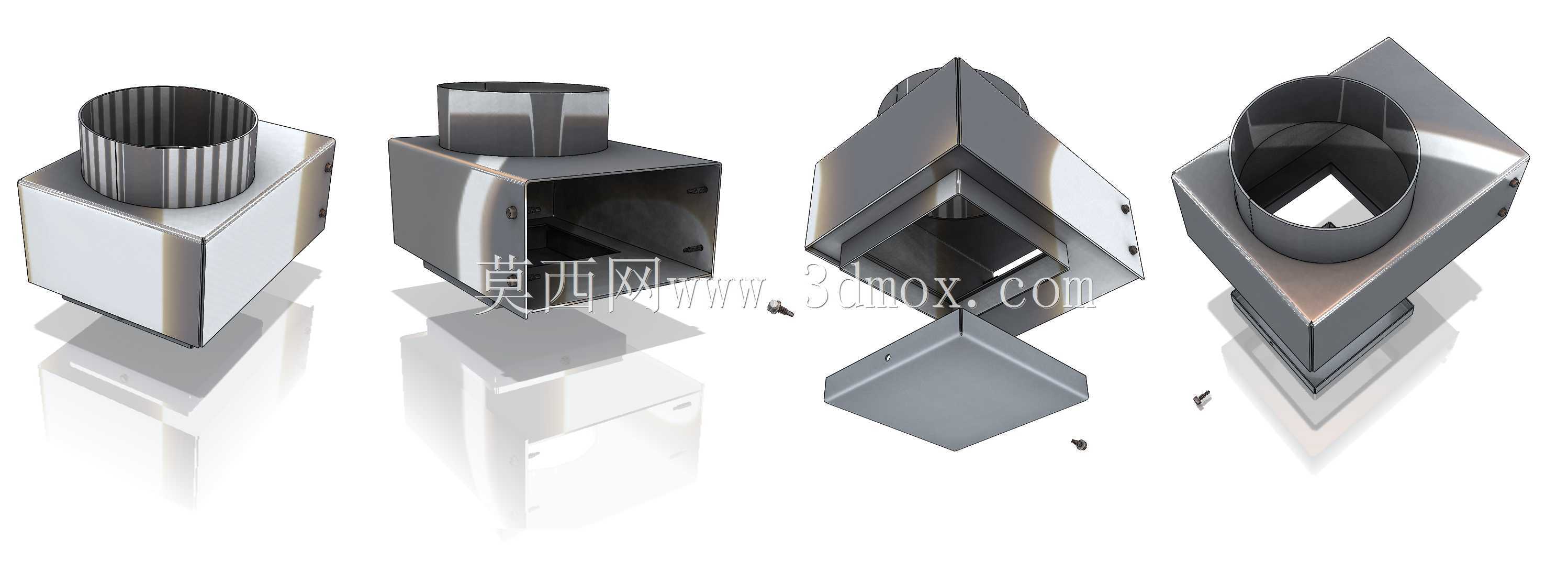

这款异形风道转接适配器，主要应用在通风除尘、暖通空调、工业废气收集等管路系统中，解决不同截面形状风道无法直接对接的现场安装难题。实际工程场景里，经常会遇到圆形通风主管路需要对接方形设备风口，或是多棱形设备出风口要匹配圆形排风管道的情况，常规标准变径接头无法适配这类非规则截面的转接需求，强行拼接会出现风道漏风、流道突变阻力过大、安装应力集中导致焊缝开裂等问题，这款构件就是针对这类非标对接场景设计的。从结构设计思路来看，整个转接段采用渐变式流道设计，没有出现直角突变的内壁结构，气流从一端圆形接口进入后，会顺着平滑过渡的多面拼接壁面逐步改变截面形状，最终从另一端的方形/多棱形接口流出，能最大程度降低局部风阻，减少管路系统的压损，避免气流在转接位置形成涡流造成的风噪与积尘问题。设计时充分考虑了现场安装的边界条件，两端接口分别预留了标准法兰边的安装位置，圆形端的尺寸匹配常规通风管道的通用管径规格，多棱形端的接口尺寸适配常见工业设备的出风口轮廓，安装时不需要额外对原有管路或设备风口进行切割修改，直接通过法兰螺栓紧固即可完成对接，密封面的平整度在建模时就做了公差约束，配合密封垫使用可以满足中低压通风系统的密封要求。整个构件采用薄壁钣金拼接的结构形式，建模时对每一块拼接板料都做了折弯工艺预留，所有拼接焊缝位置都设置在结构应力较小的棱边位置，避免长期受气流脉动载荷出现焊缝疲劳开裂的问题，外壁的折边结构同时起到加强筋的作用，不需要额外增加加强筋就能满足薄壁结构的刚度要求，避免设备运行时风道壁面出现共振异响。在安装空间适配性上，整个转接段的轴向长度做了优化控制，既保证了流道渐变的平缓度，又不会占用过多的管路安装空间，在空间局促的设备夹层、吊顶内部等安装场景下也能顺利布置，不会和周边的管线、结构件产生干涉。对于结构设计从业者来说，这类异形转接件的建模核心在于控制各截面的放样轮廓对齐，保证内壁曲面的光顺度，同时兼顾钣金加工的工艺可行性，避免出现无法折弯、拼接缝隙过大的工艺问题，建模时需要同步考虑两端接口的安装公差，保证和标准管路、设备风口的配合精度，减少现场安装时的修配工作量。
