立式固体燃料采暖供热炉结构设计

　　这类立式固体燃料炉主要面向小型独立建筑、偏远无集中供气管网区域的采暖与生活热水供应场景，可适配块状生物质、型煤等多种固体燃料，无需依赖燃气、电力等外接能源供给，适配分散式供热的实际使用需求。从结构设计逻辑来看，整体采用立式紧凑布局，将进料、燃烧、换热、清灰模块沿竖向依次排布，最大程度压缩设备的水平占地尺寸，适配小户型、临时板房等空间受限的安装场景，安装时仅需预留单侧操作空间用于进料与清灰作业，无需预留过多周边检修通道。设备上部设置封闭进料仓，可储存一定量的固体燃料，依靠重力自动向下方燃烧室补料，减少人工添料的频次，进料口设置密封锁闭结构，避免燃烧过程中烟气从进料位置溢出，同时可调节进风量控制燃烧速率，匹配不同负荷下的供热需求。

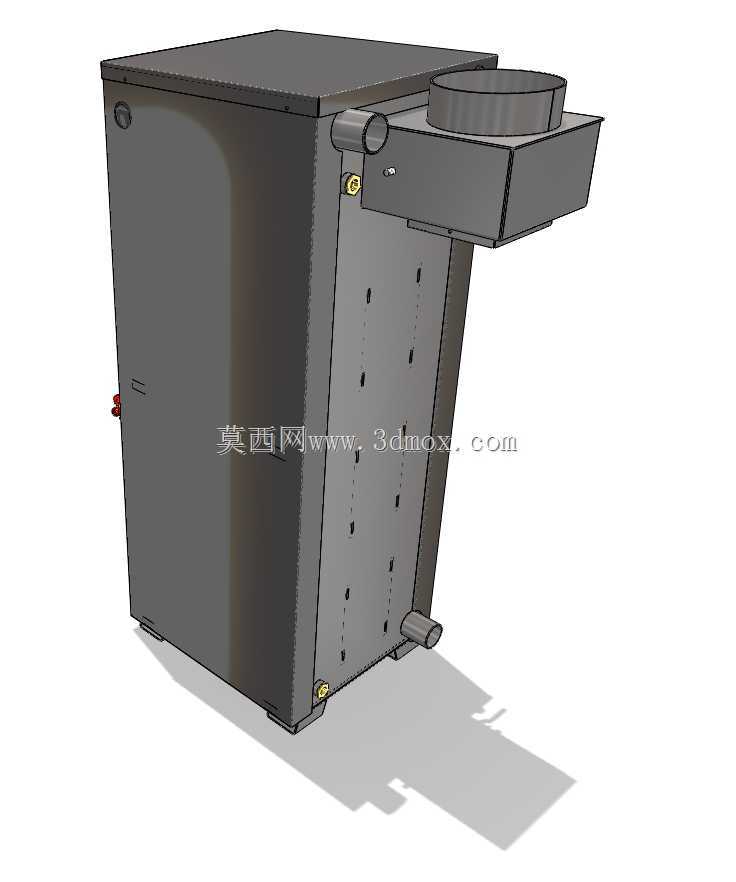

　　燃烧室采用耐高温板材拼接成型，内部设置二次补风通道，补入的空气可与燃烧产生的挥发性可燃气体充分混合，提升燃料燃烧充分度，降低不完全燃烧产生的污染物排放，燃烧室下部设置抽拉式灰斗，燃烧产生的灰渣可直接落入灰斗内，抽出即可完成清灰作业，无需拆解炉体结构。换热段环绕燃烧室布置多道烟气流通通道，延长高温烟气在炉体内的停留时间，充分回收烟气余热提升换热效率，炉体外部设置保温隔热层，降低炉体表面的散热量，避免安装区域出现局部过热的问题，同时提升整体热利用效率。炉体侧面预留供热介质接口，可直接对接采暖水循环管路或者生活热水管路，接口采用标准法兰连接结构，适配常规水暖管路的安装尺寸，安装时需注意炉体与周边易燃墙体、家具保持足够的安全距离，

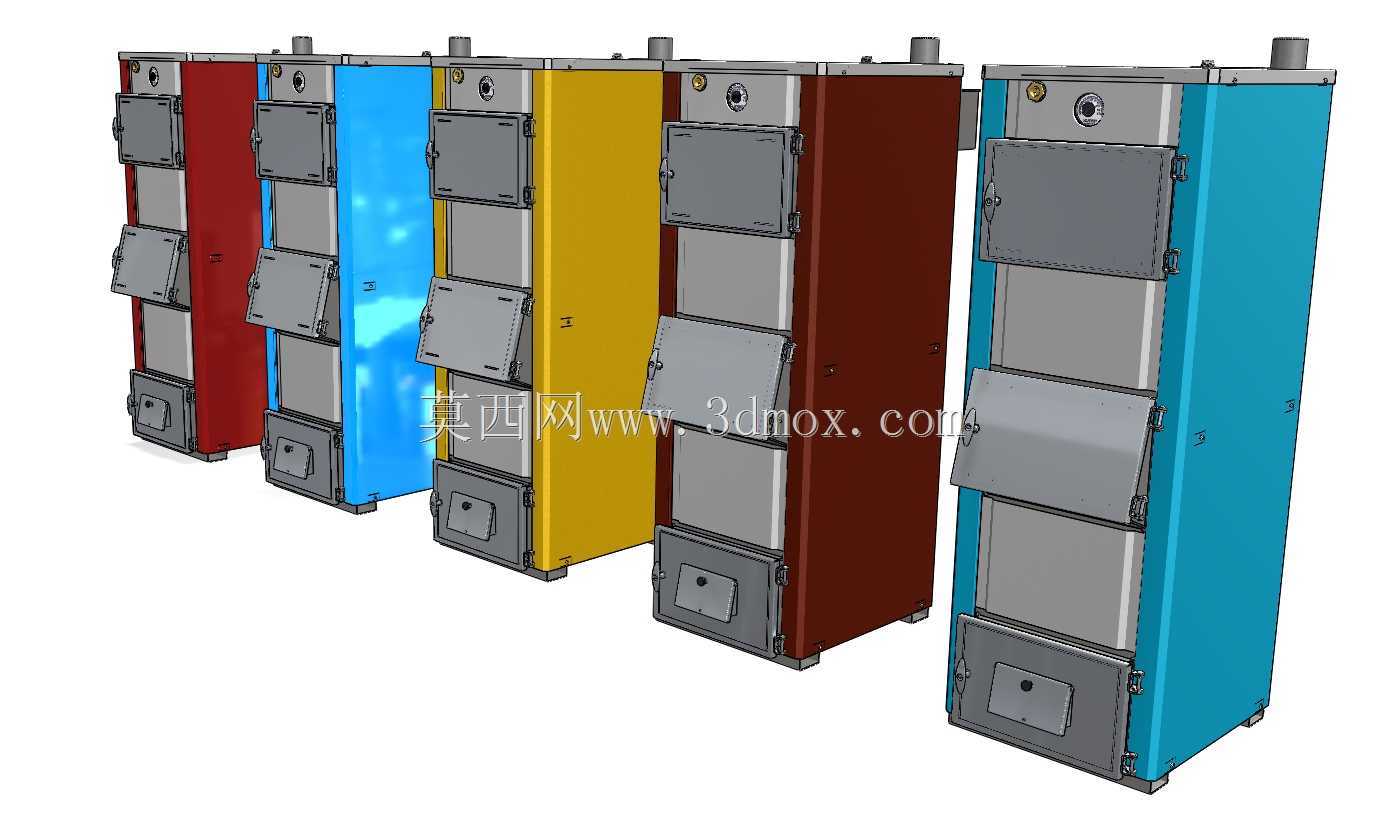

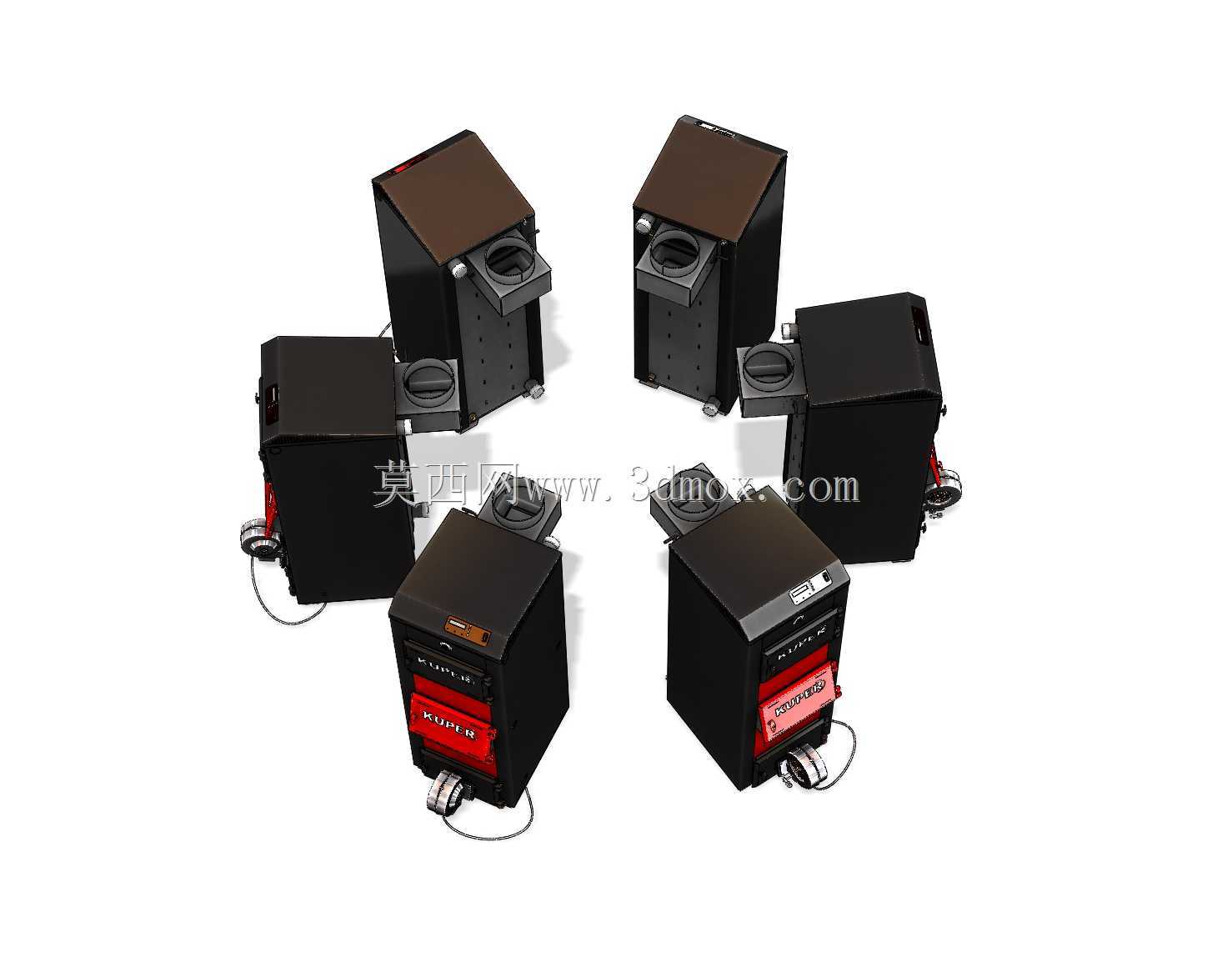

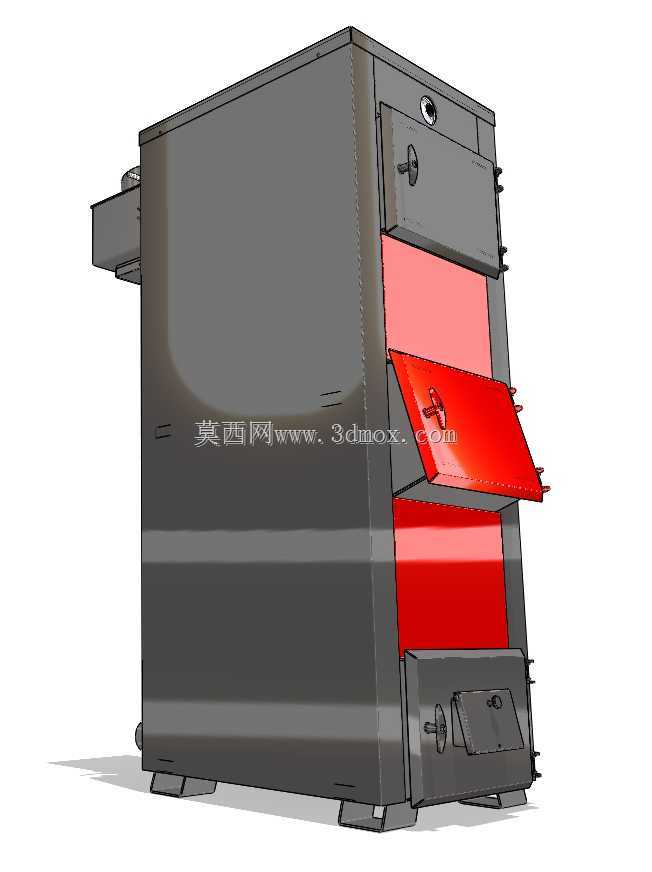

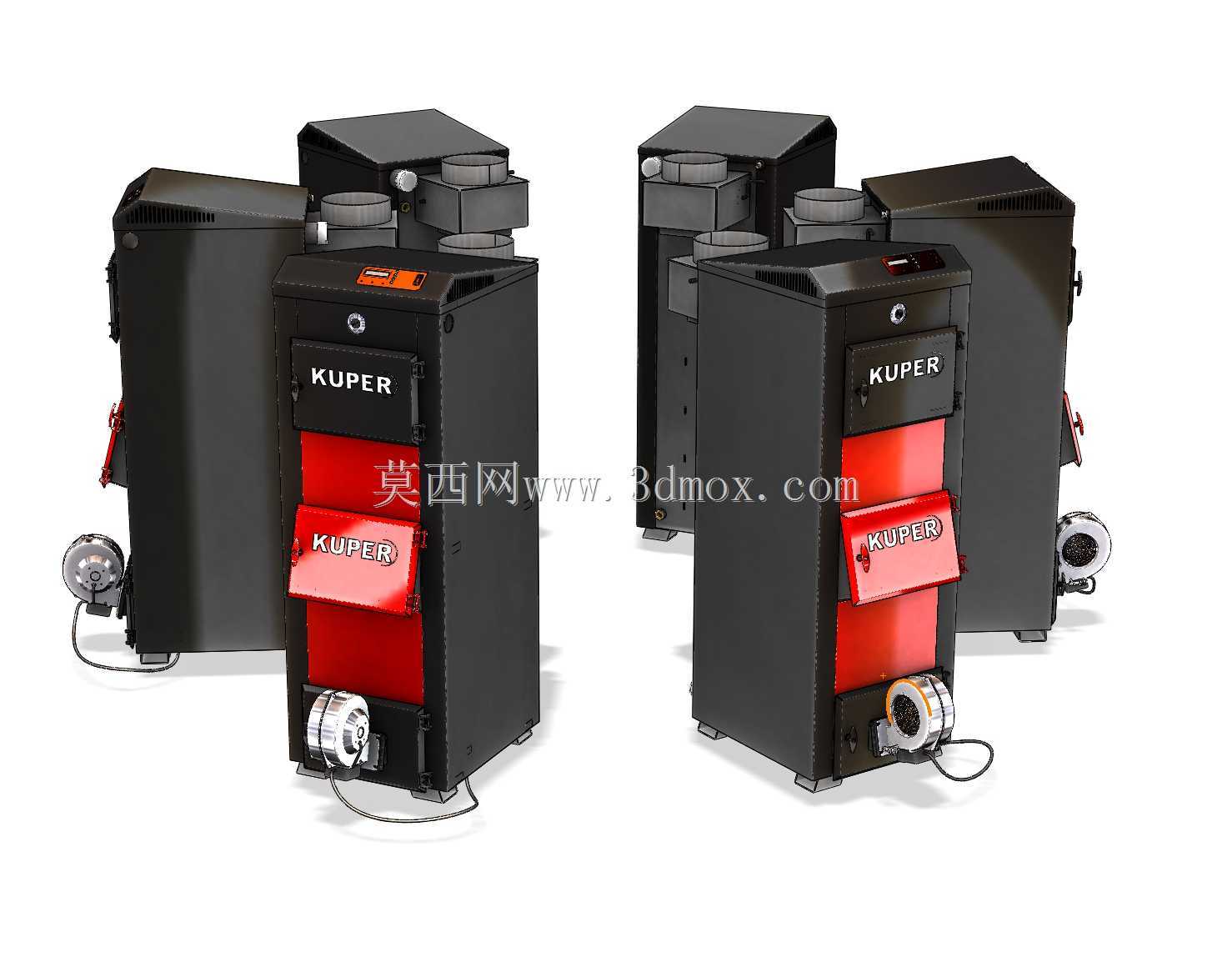

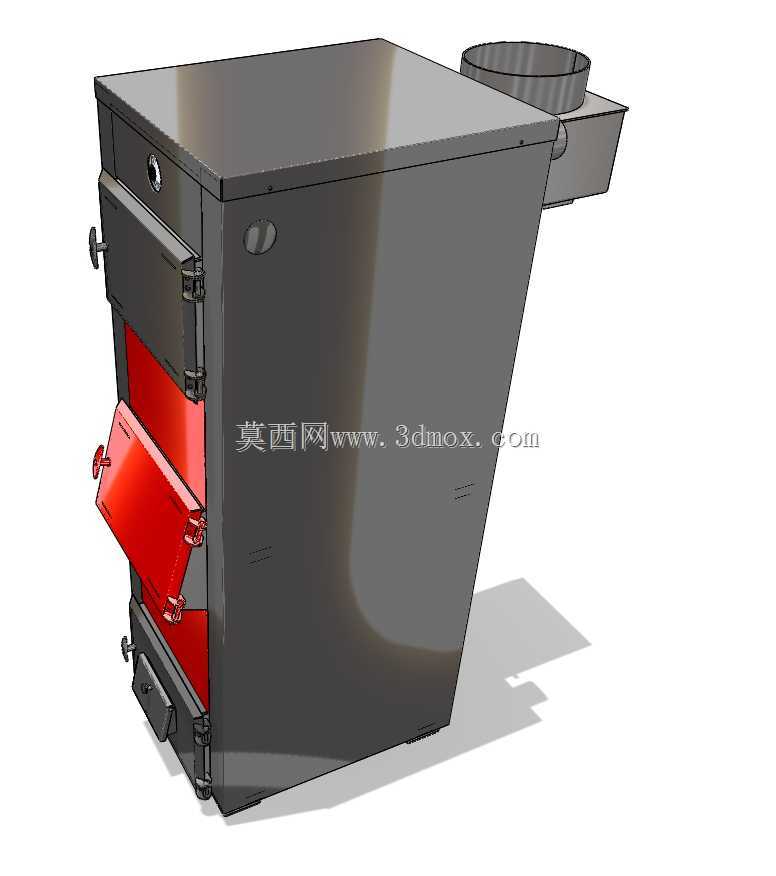

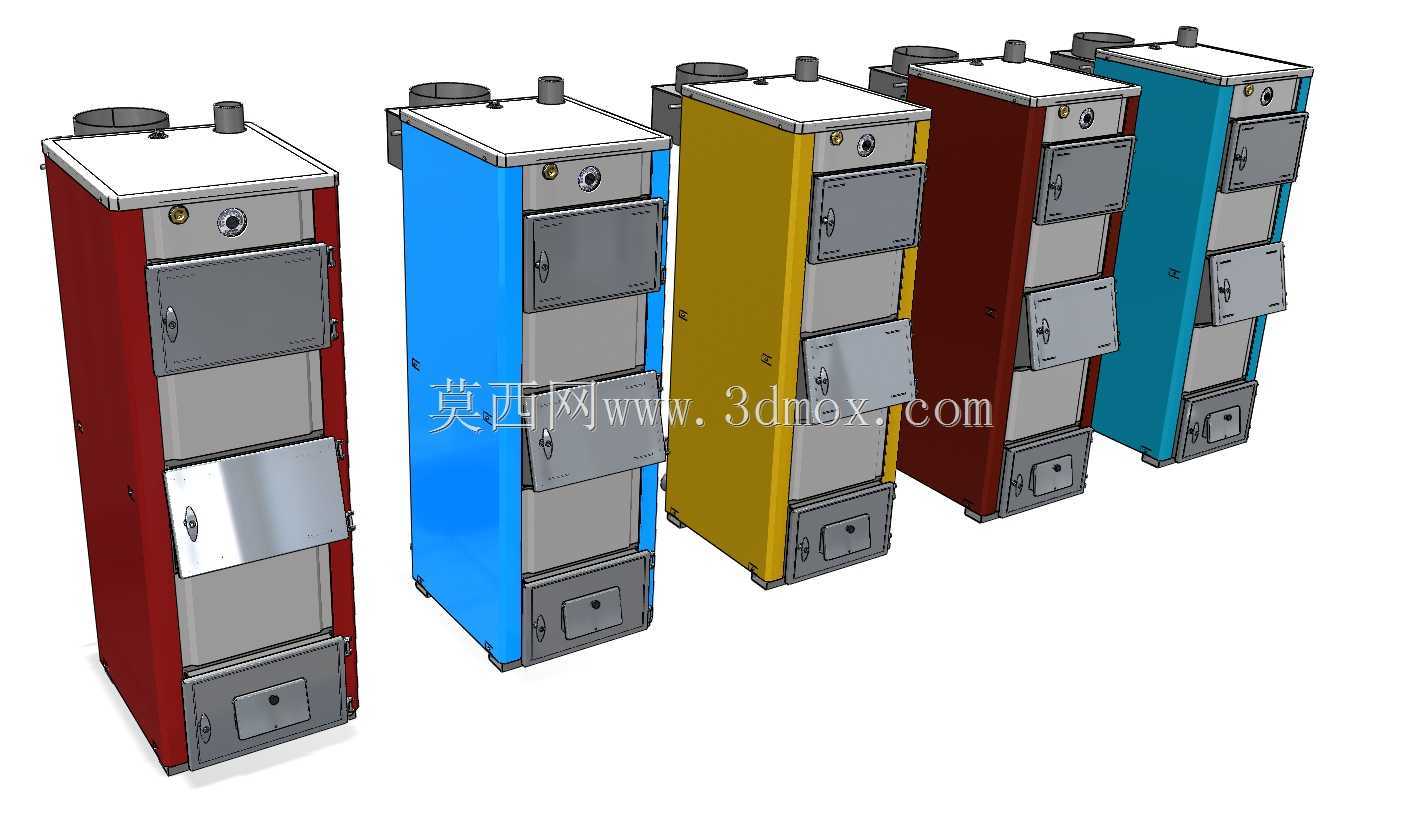

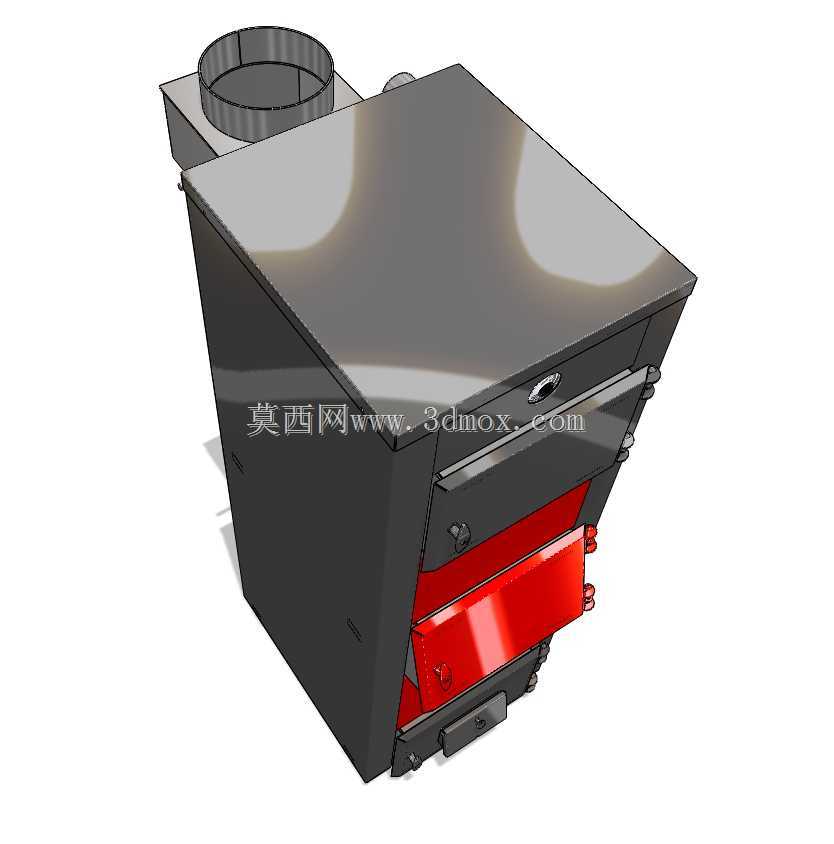

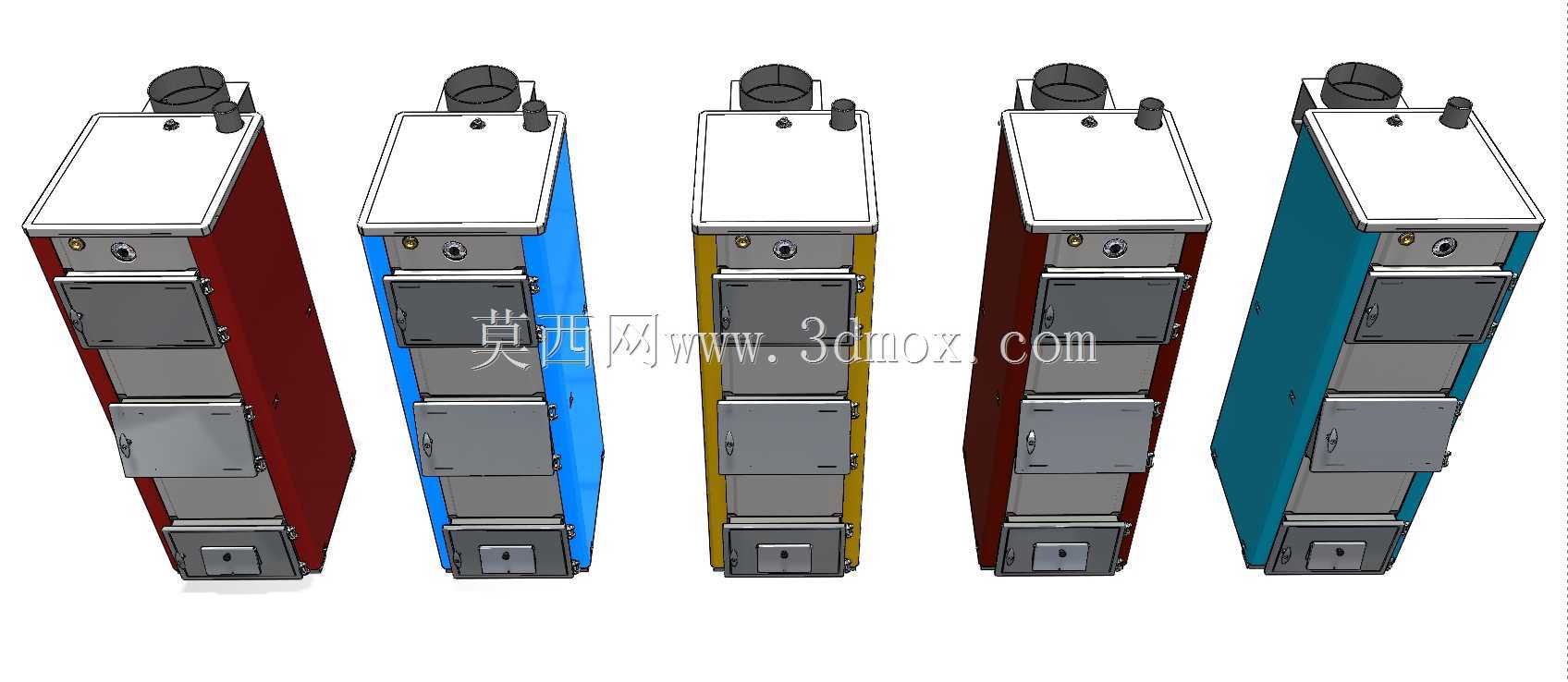

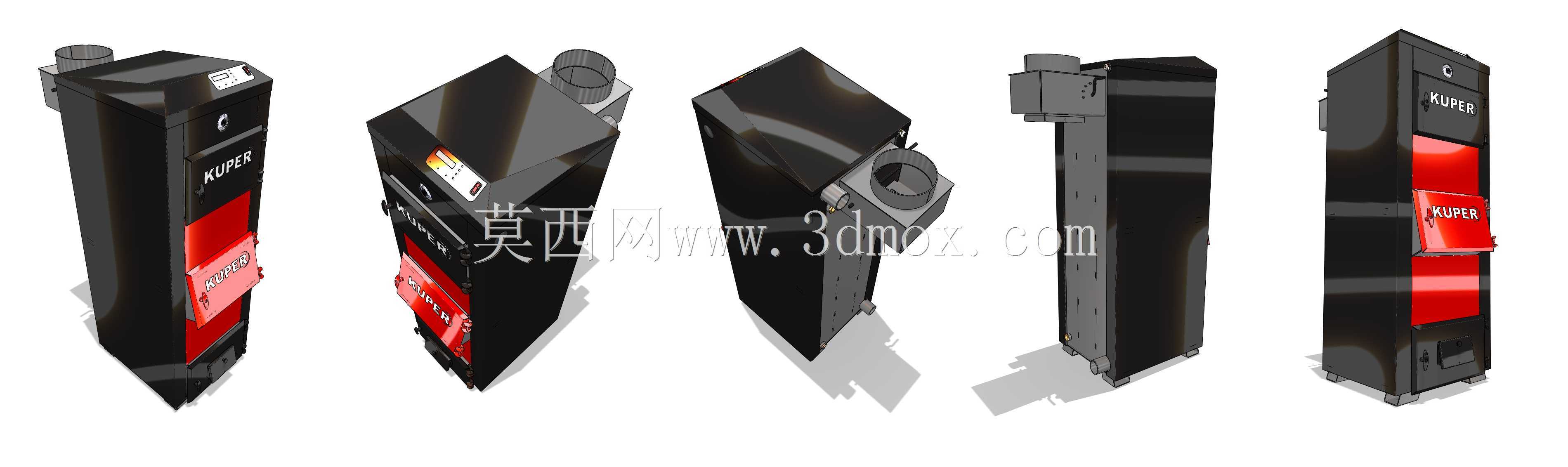

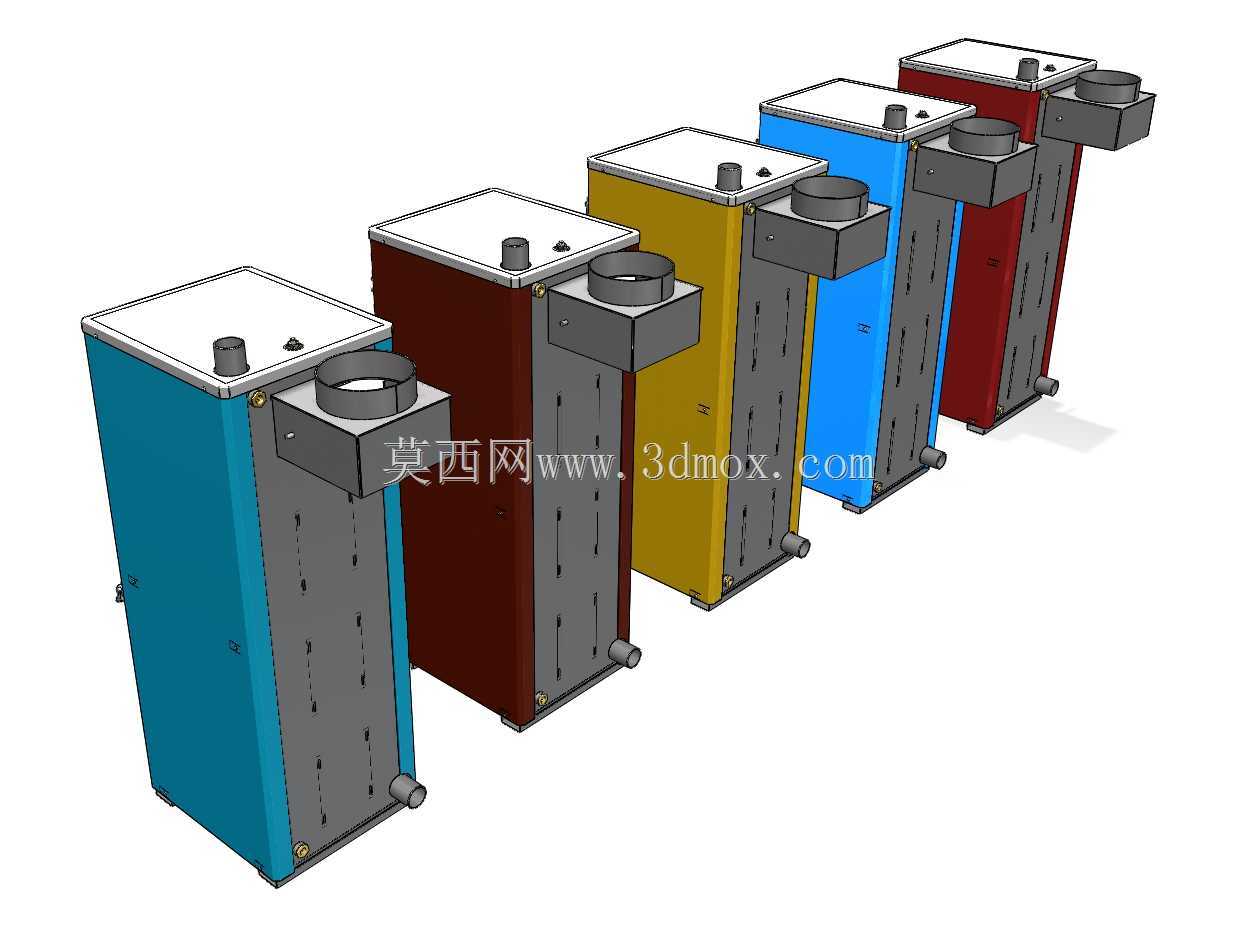

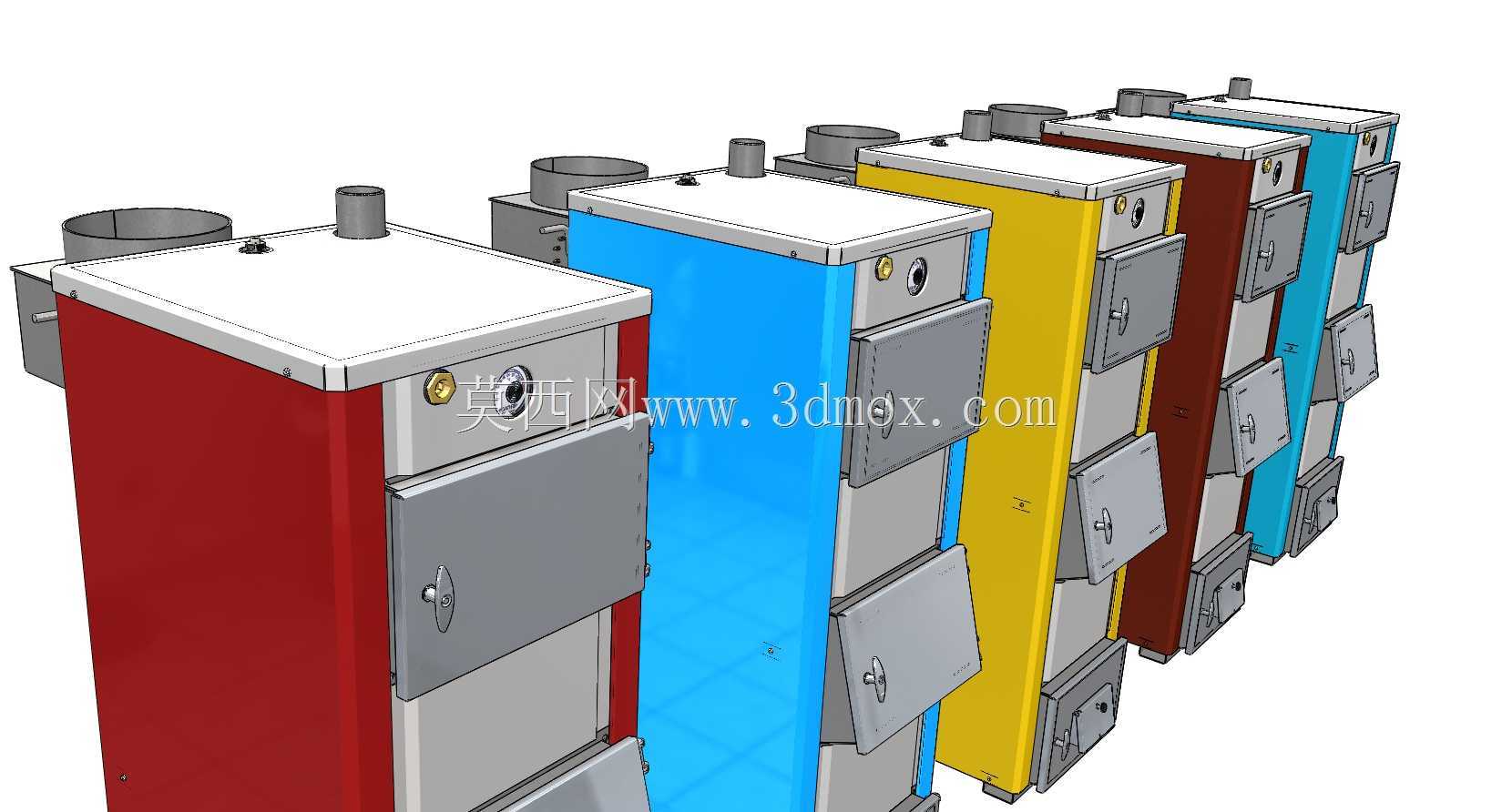

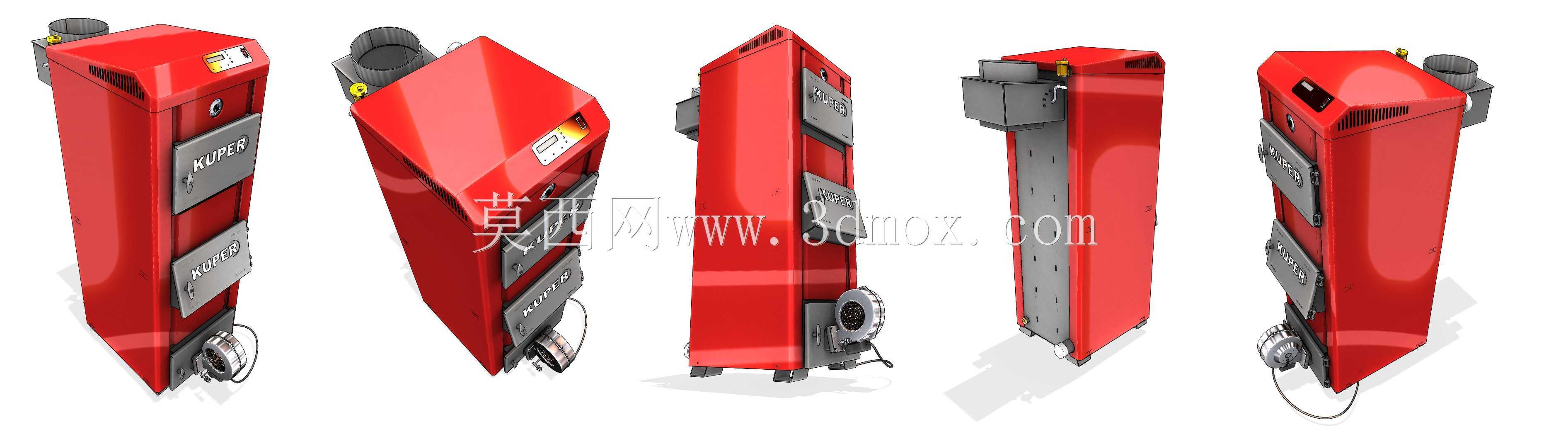

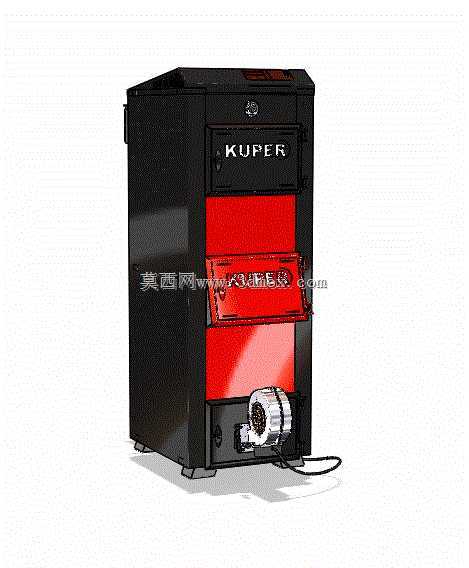

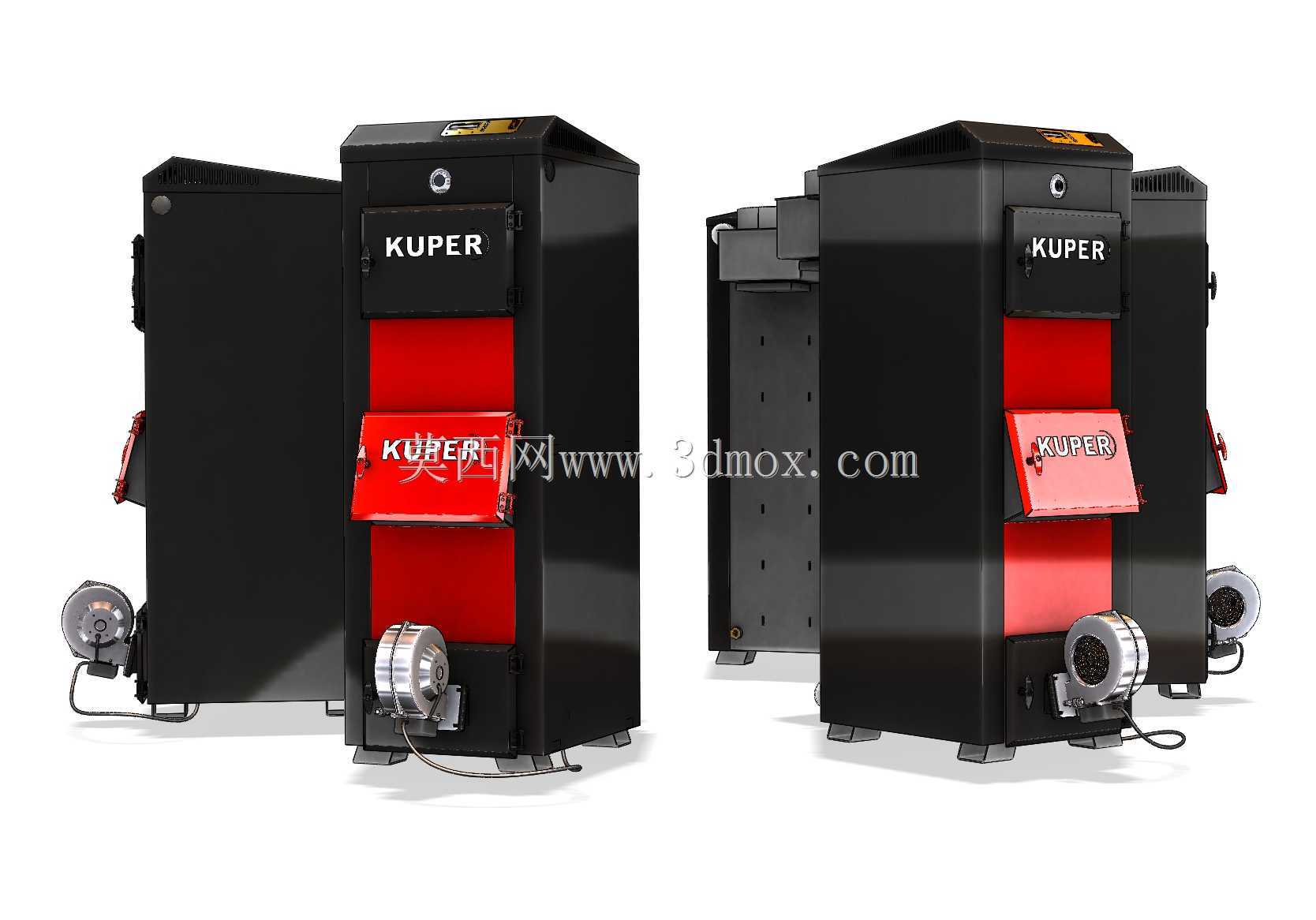

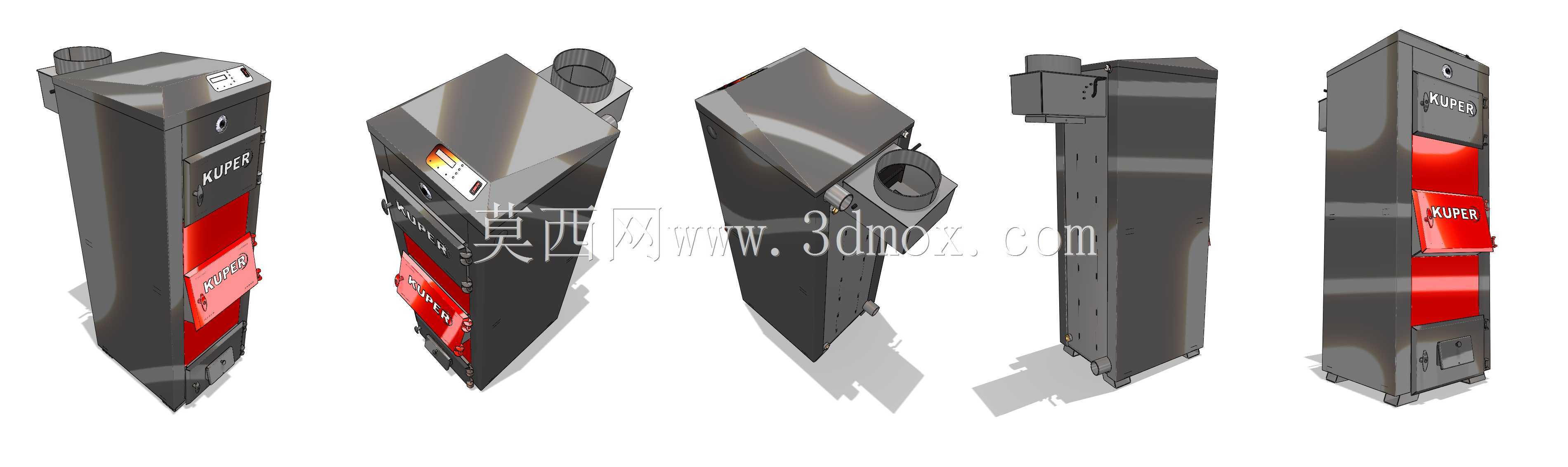

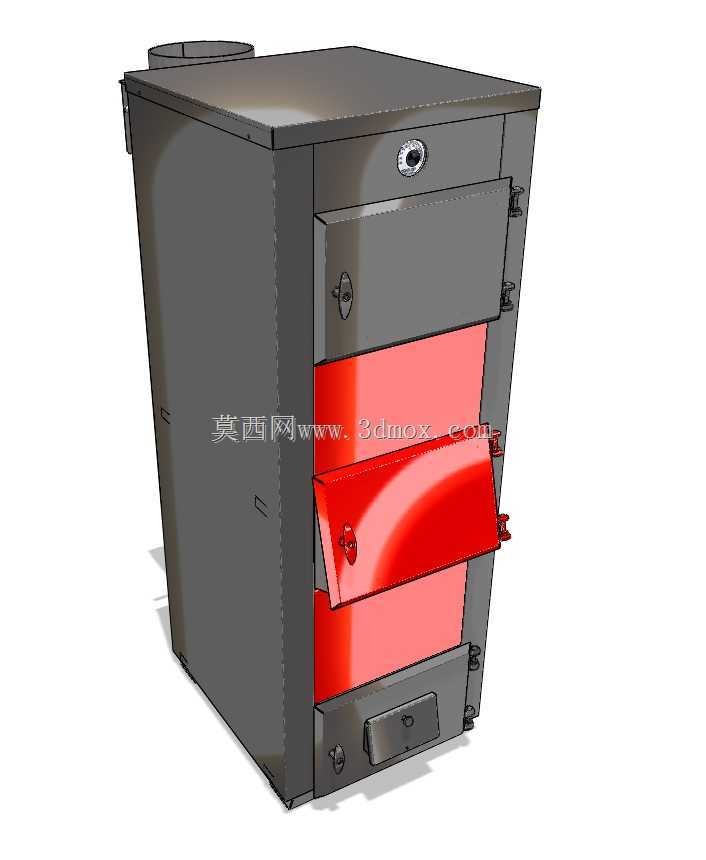

　　排烟通道需向上延伸至室外并设置防风倒灌结构，避免排烟不畅引发的安全隐患。从建模细节来看，该模型完整还原了炉体各模块的装配关系，包括进料仓的开合结构、灰斗的抽拉限位结构、风量调节挡板的转动结构，所有部件的配合间隙均按照实际钣金加工公差设置，可直接用于同类型炉具的结构参考、装配校验以及安装布局模拟，帮助设计人员快速验证不同结构布局的合理性，减少实物打样的迭代次数。
