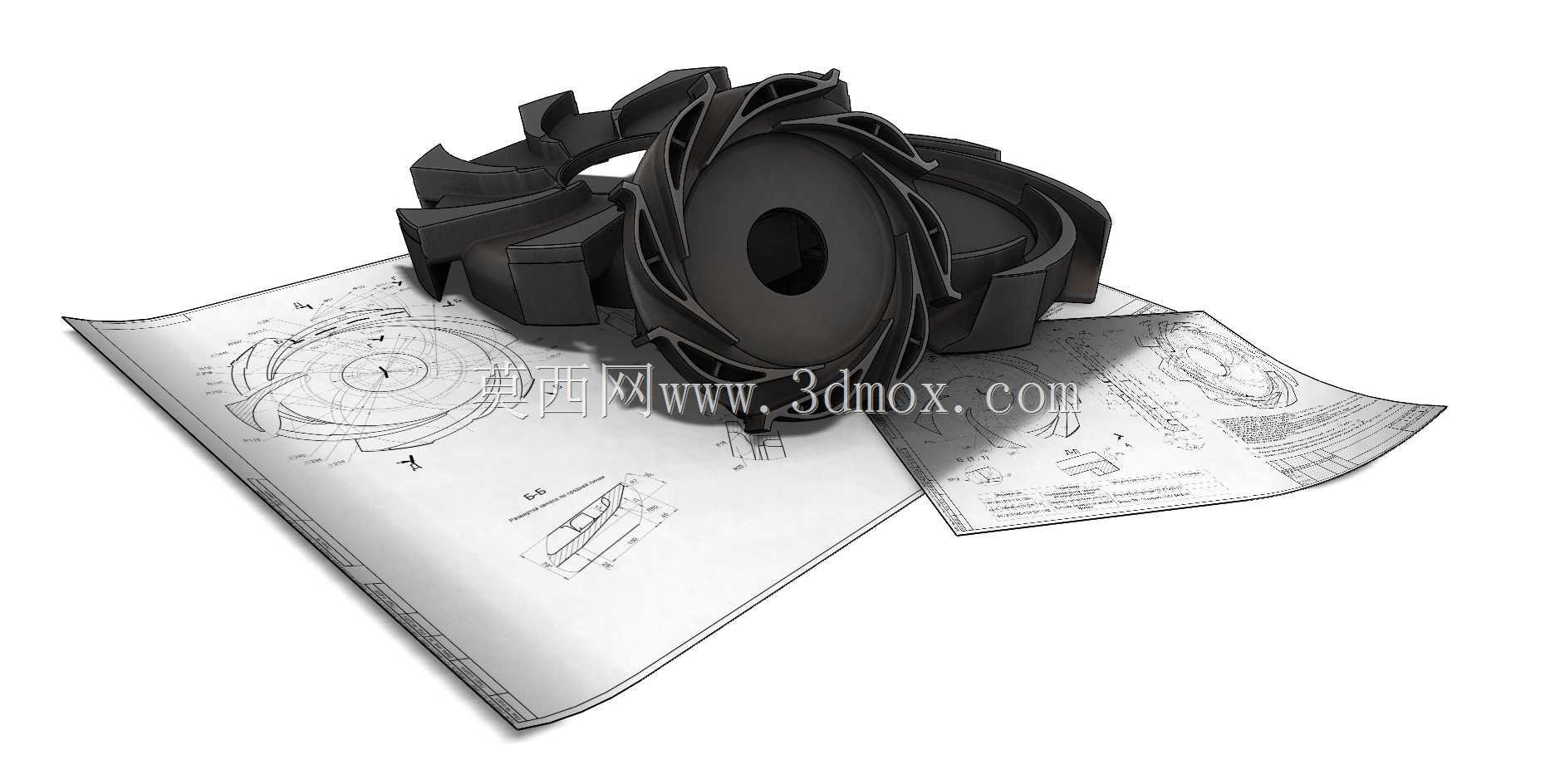

离心泵用钢制导叶结构设计

在离心泵的水力结构体系中，导叶是直接决定整机水力效率、运行稳定性的核心过流部件，这款钢制导叶主要适配大流量中扬程的离心式清水泵、化工流程泵以及市政供水增压泵，安装在叶轮出口与压水室之间的流道段，承担着将叶轮甩出的高速旋转流体整流、导送、实现动能向压能平稳转换的关键作用。从实际运行工况来看，这类导叶长期承受含少量杂质的流体冲刷，以及泵组启停、变工况运行带来的压力脉动，因此采用铸钢材质成型，既可以保证足够的结构强度抵御流体冲击，也能通过后续的流道打磨处理降低表面粗糙度，减少沿程水力损失。设计过程中首先要匹配对应型号叶轮的出口宽度、出口液流角，导叶的叶片进口边需要做圆滑过渡处理，避免正对叶轮出口的液流冲击方向，减少进口冲击损失；导叶的流道断面采用渐扩式设计，扩散角控制在合理区间，既保证动能转换效率，也避免扩散角过大引发的流道脱流、漩涡问题，降低泵组运行的振动与噪声。从安装边界来看，导叶的外圆尺寸需要与泵体的中段内腔精准配合，定位止口的公差带按照过渡配合选取，保证装配后导叶与叶轮的同轴度偏差控制在允许范围内，避免运行中出现动静部件摩擦；导叶的中心通孔与泵轴的护套之间留有足够的安全间隙，既防止轴系跳动引发剐蹭，也避免间隙过大造成级间泄漏影响容积效率。叶片的型线采用空间扭曲设计，沿着流体从叶轮出口到下级叶轮进口（或压水室）的流动方向平滑过渡，导向段的出口角度需要匹配下级叶轮的进口液流要求，保证流体进入下一级时的入流条件均匀，减少级间的水力扰动。在实际选型匹配时，这类导叶需要严格对应泵的比转速参数，不能随意跨型号替换，否则会直接改变泵的水力特性曲线，导致实际运行工况点偏离高效区，引发电机过载、泵组振动超标等问题。建模过程中需要重点关注叶片与前后盖板的相交处圆角处理，铸造圆角的取值既要符合铸造工艺的拔模、充型要求，也要避免圆角过大改变流道的有效过流面积，影响过流能力；同时导叶上的安装定位孔位置需要与泵体、中段的连接孔位完全对齐，保证装配时的互换性，降低现场检修更换的难度。
