带热油加热通道高粘度物料输送泵结构

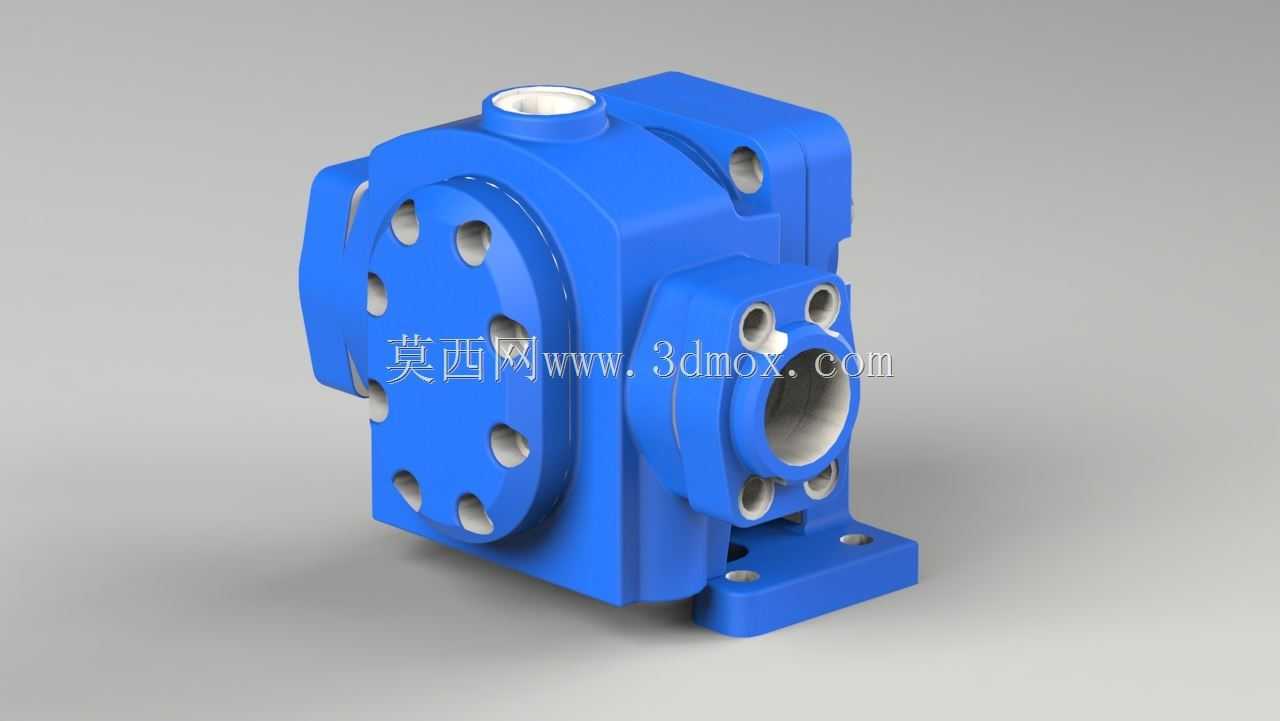

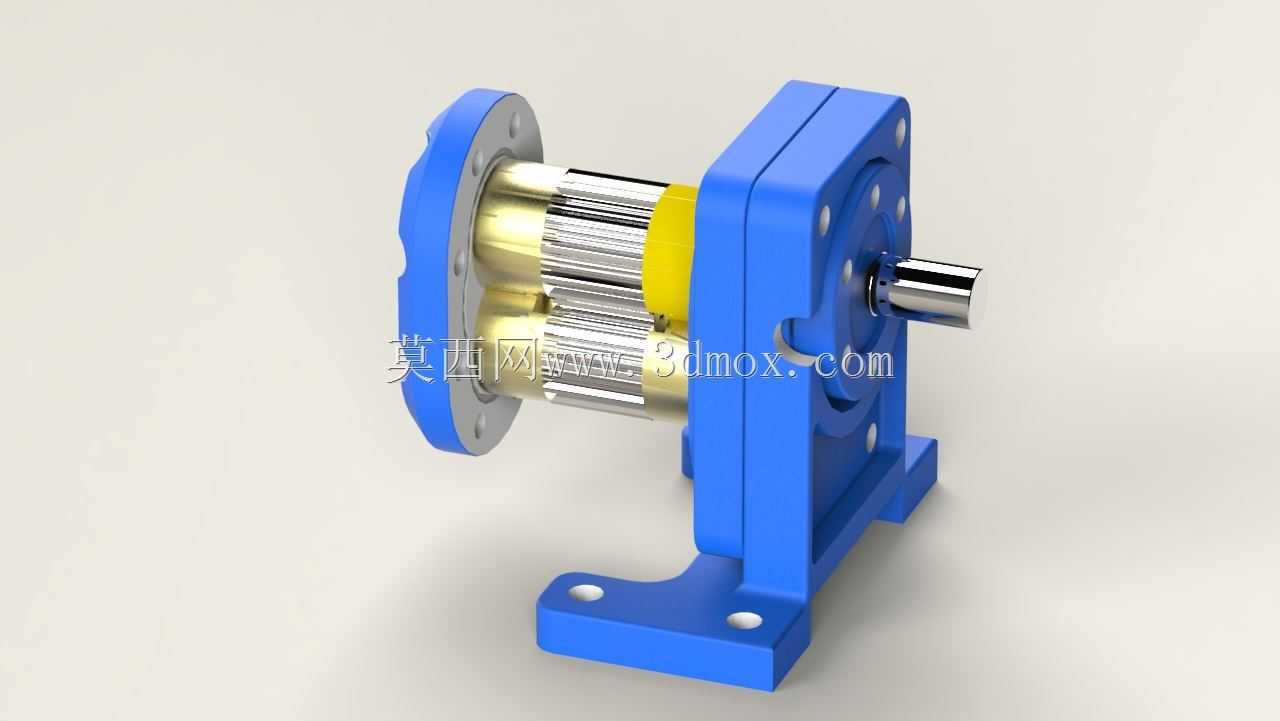

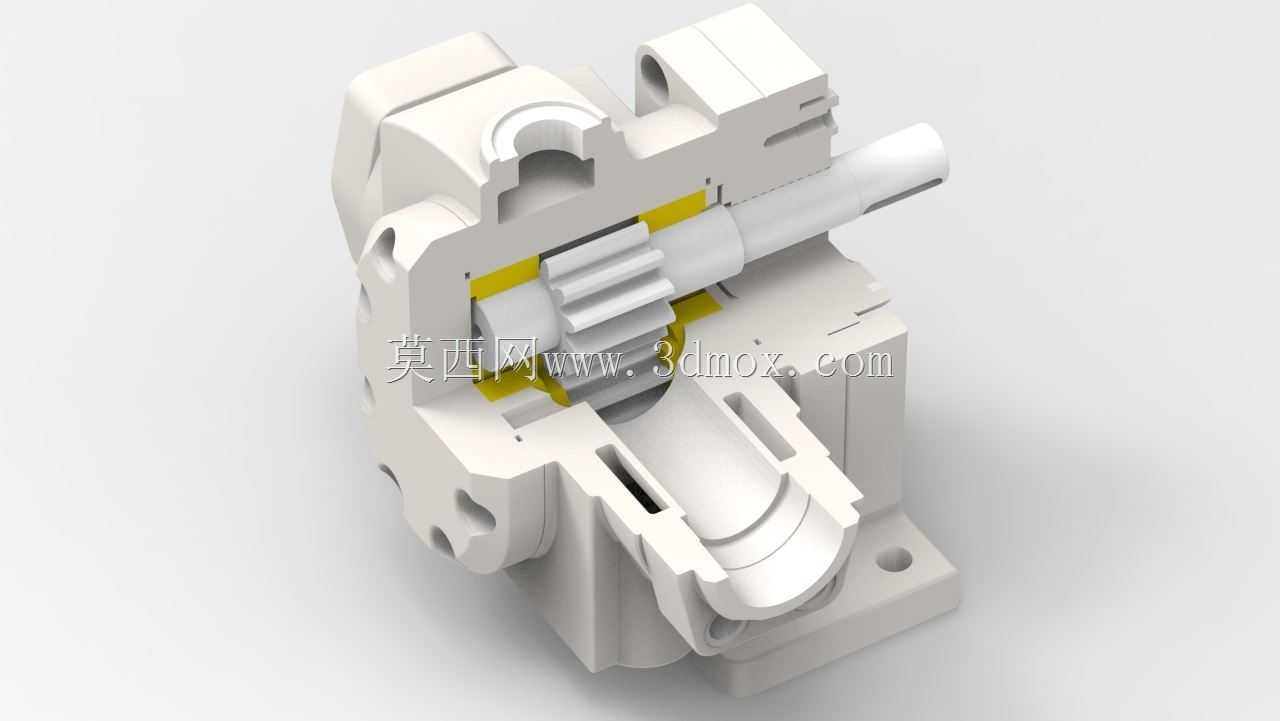

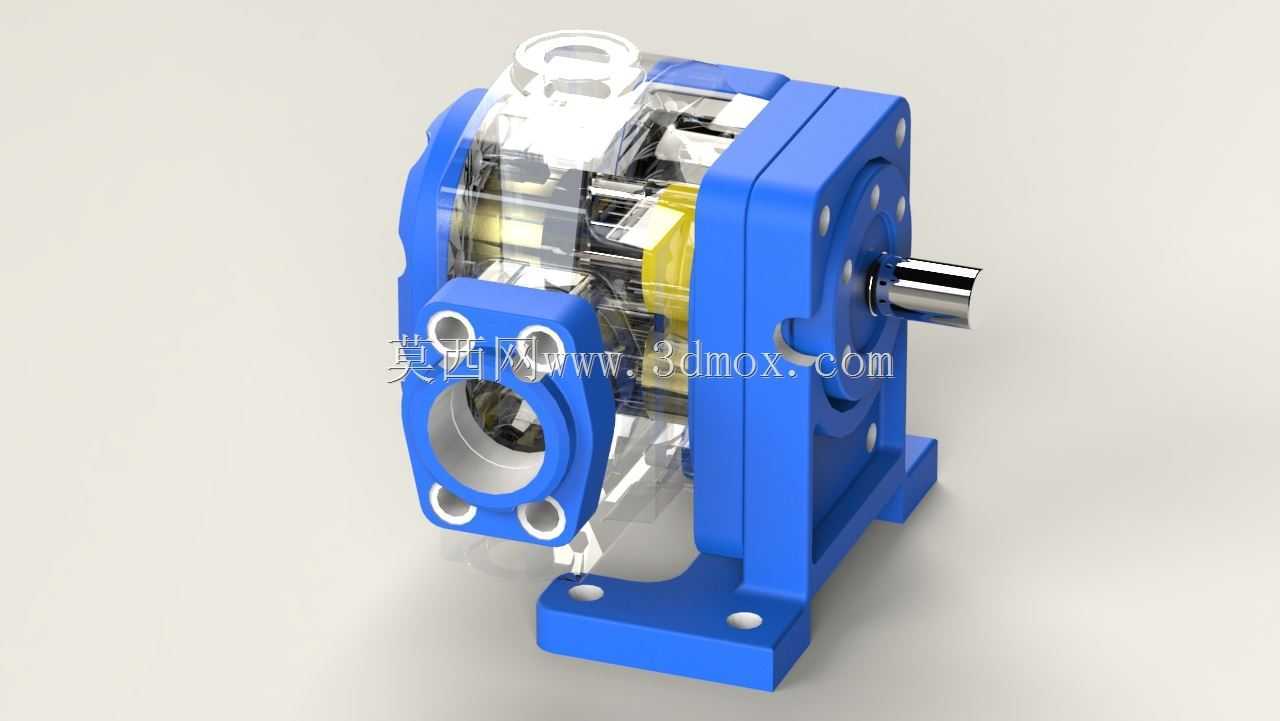

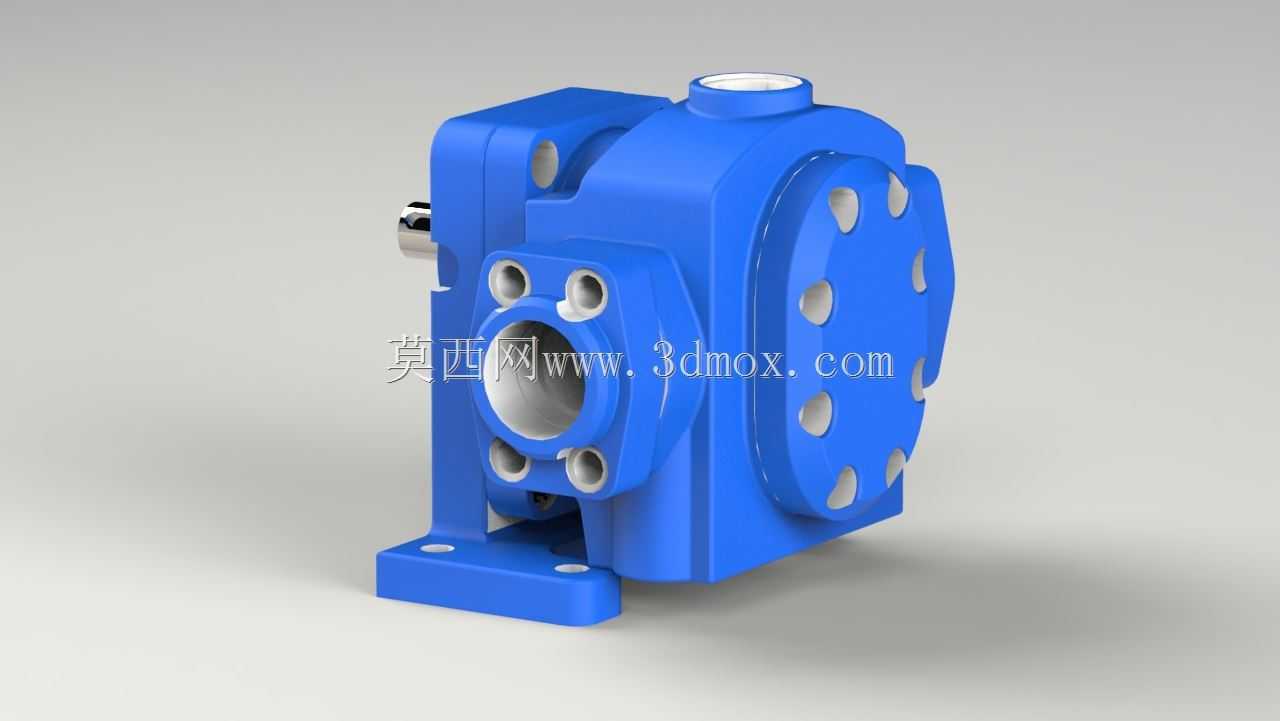

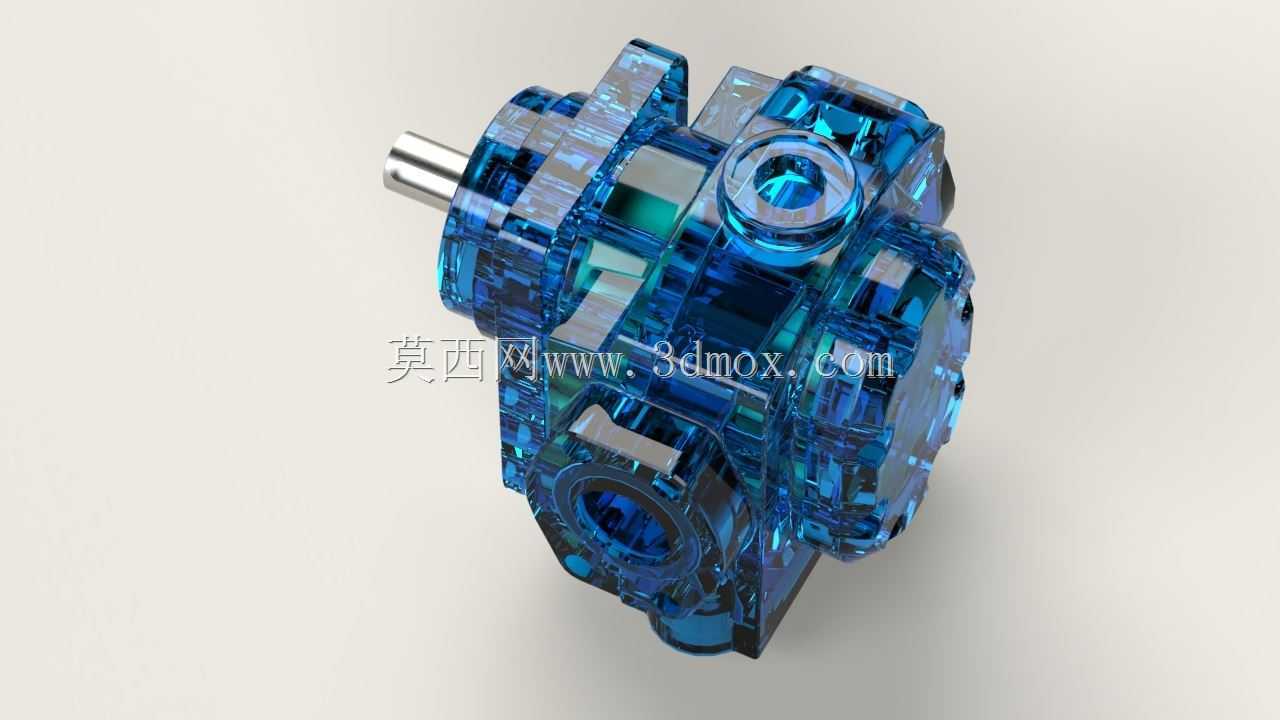

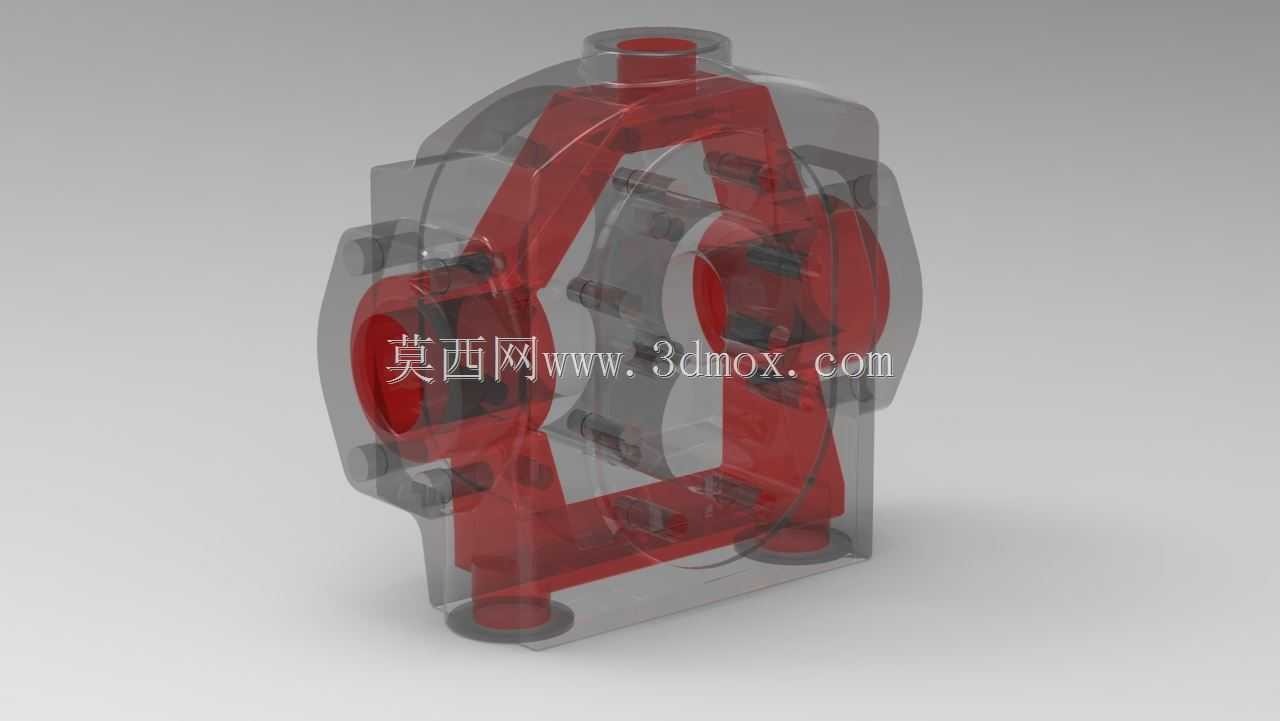

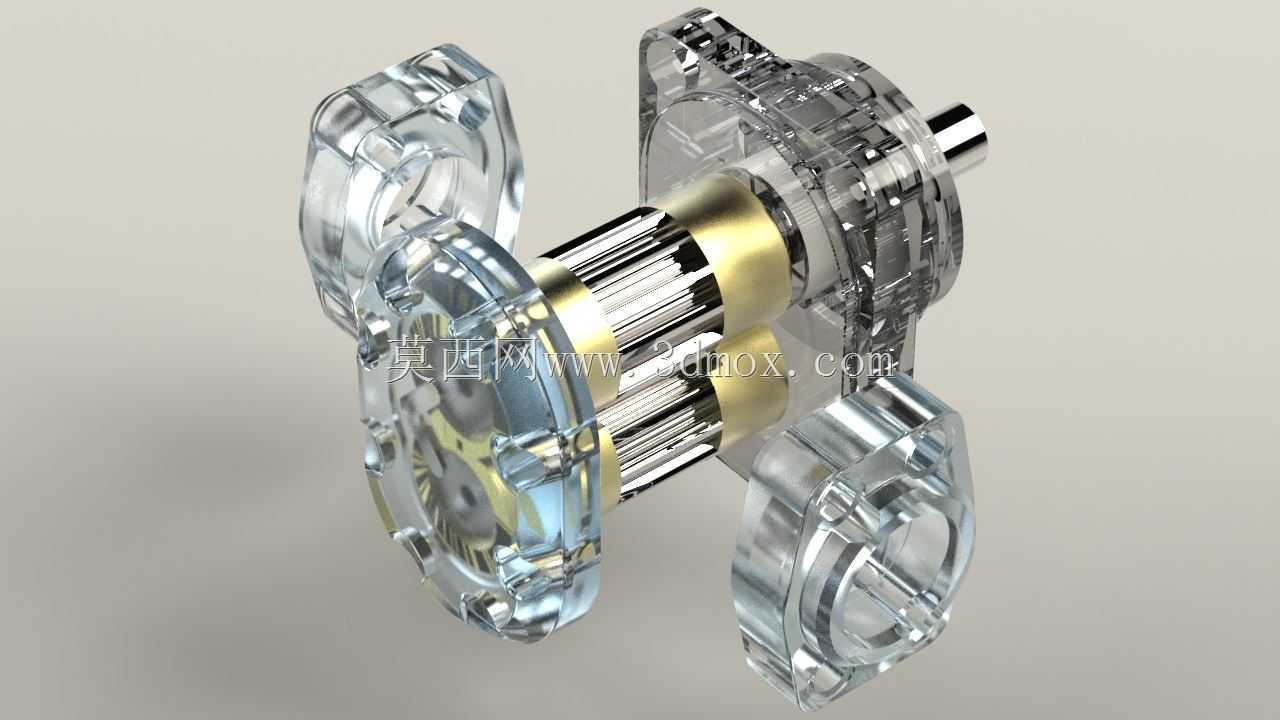

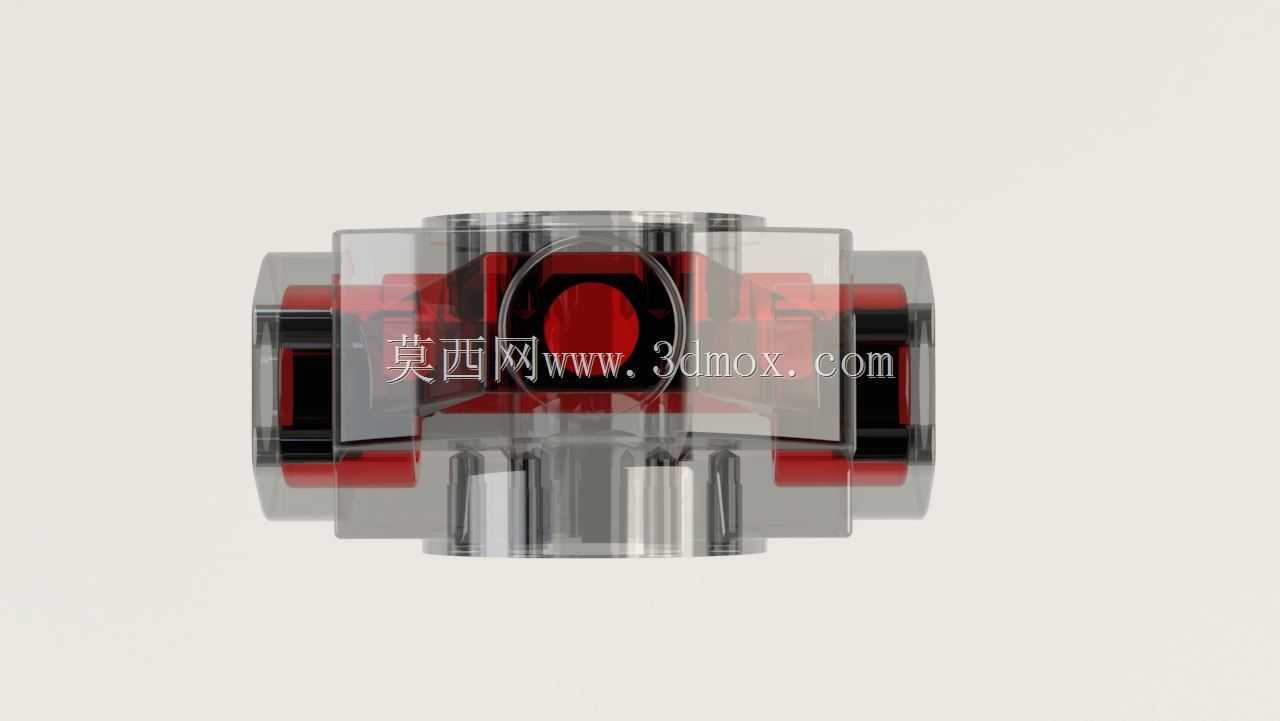

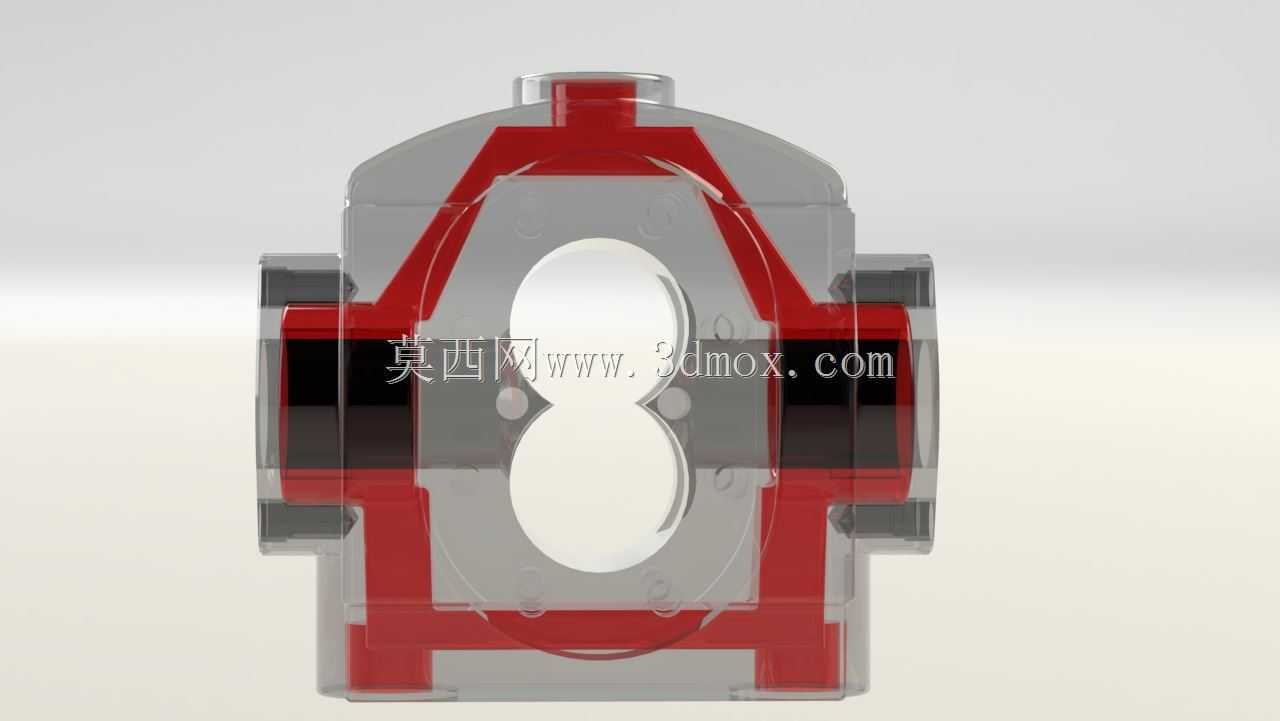

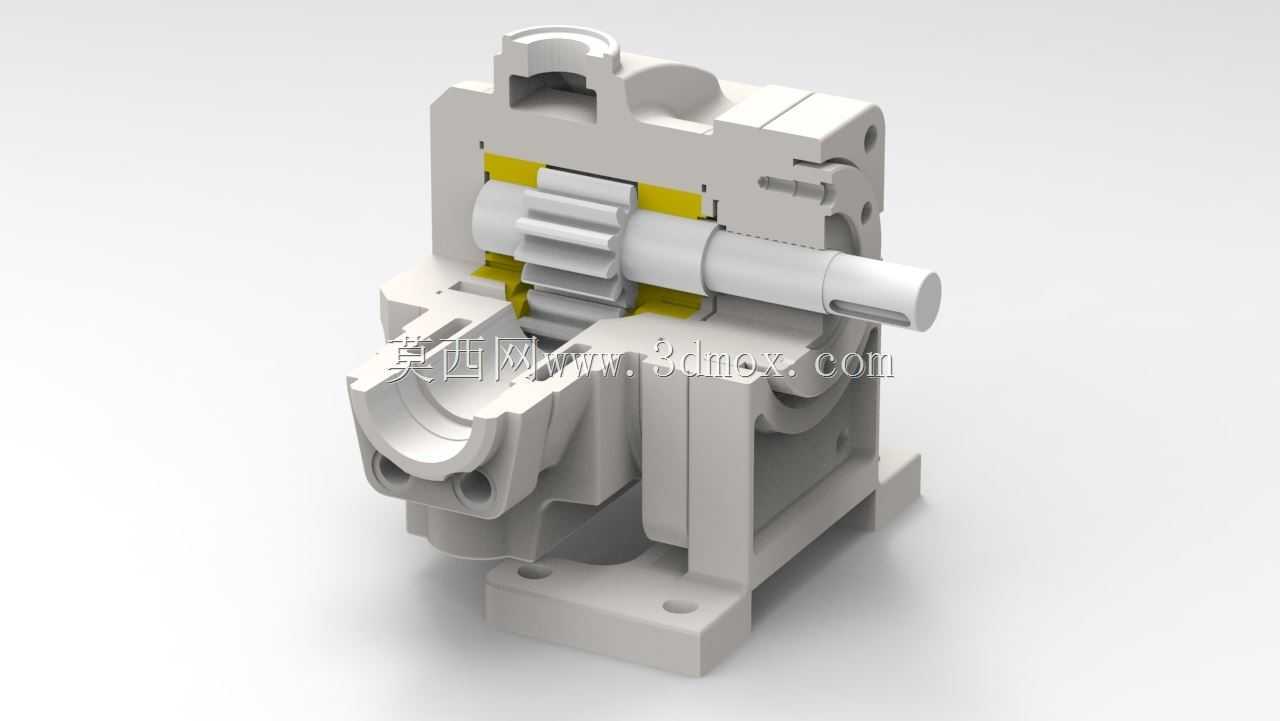

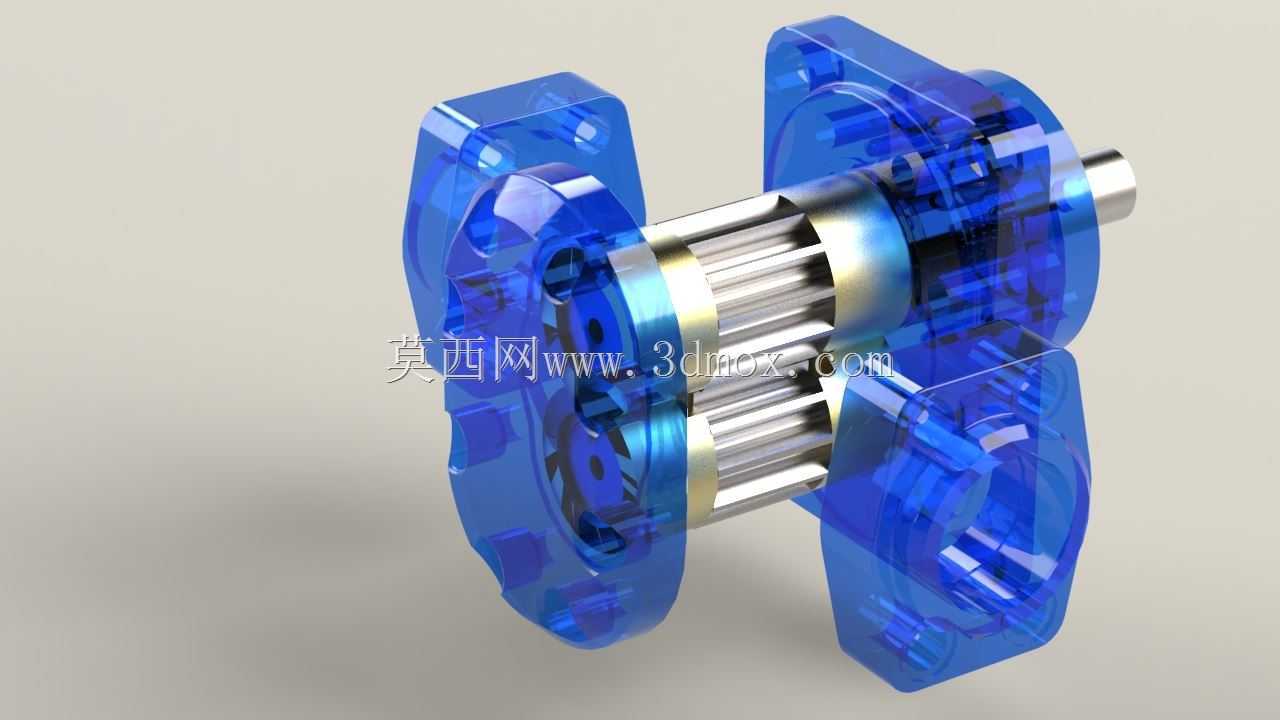

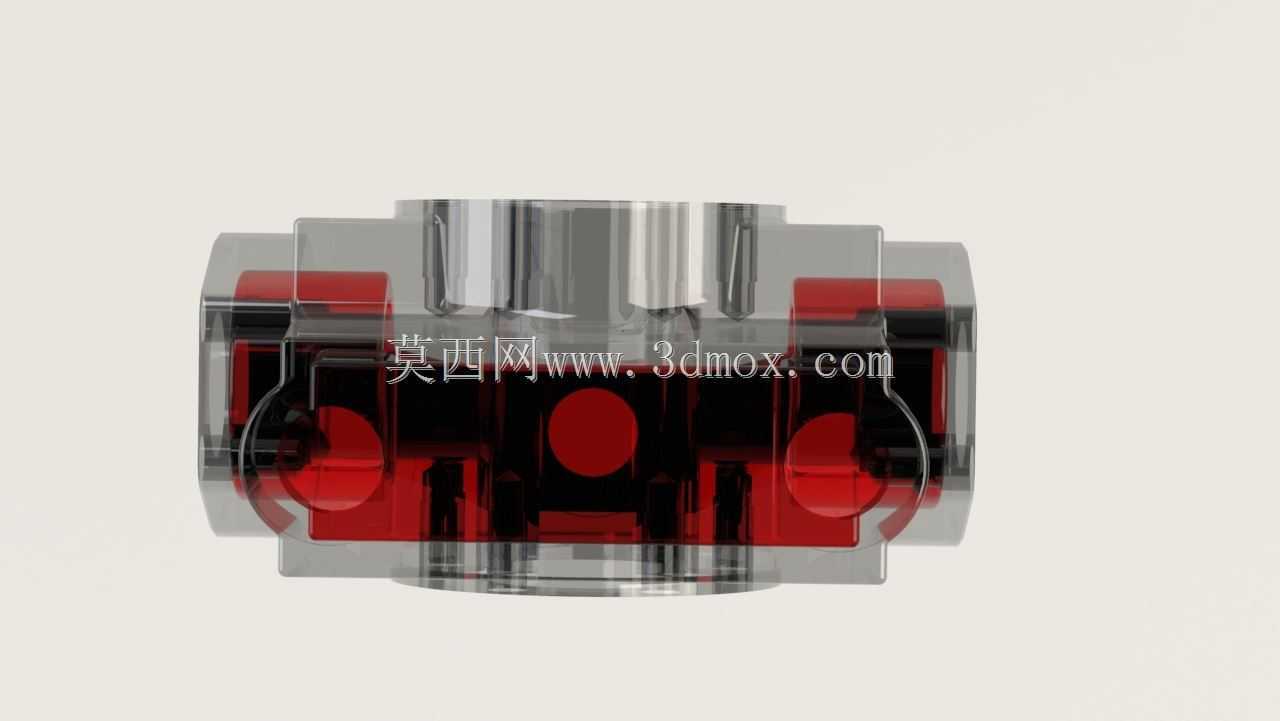

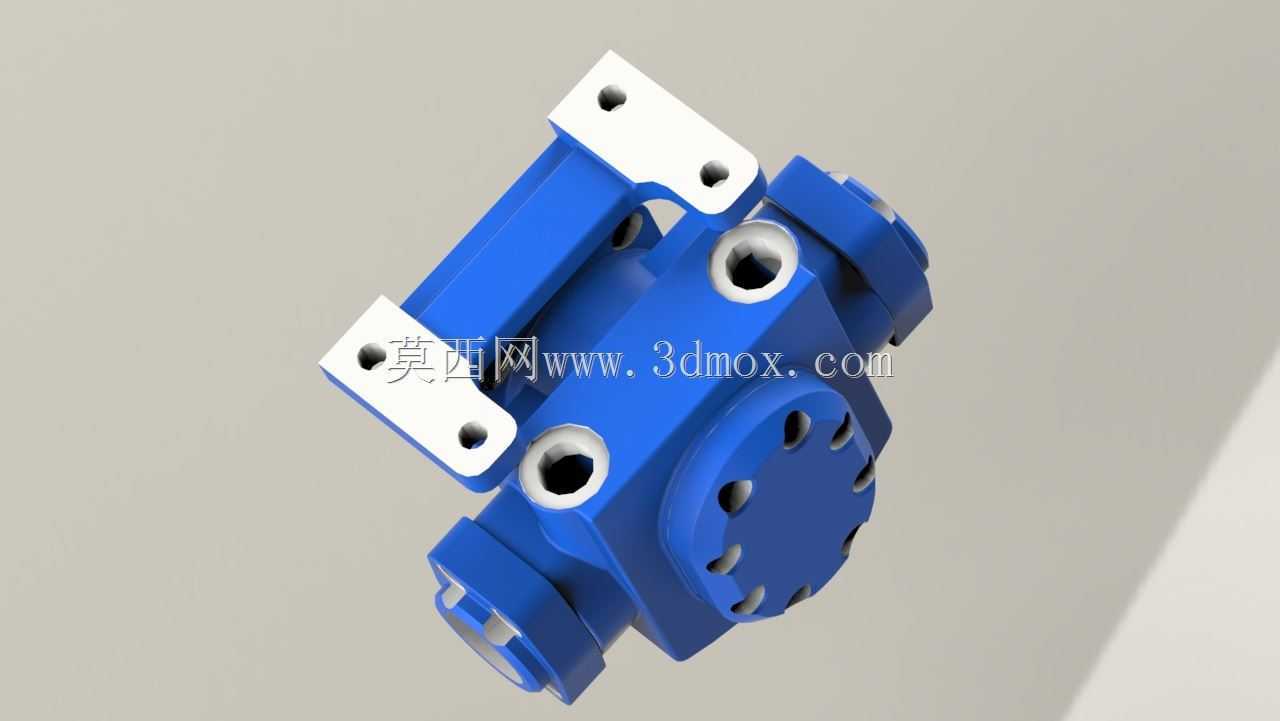

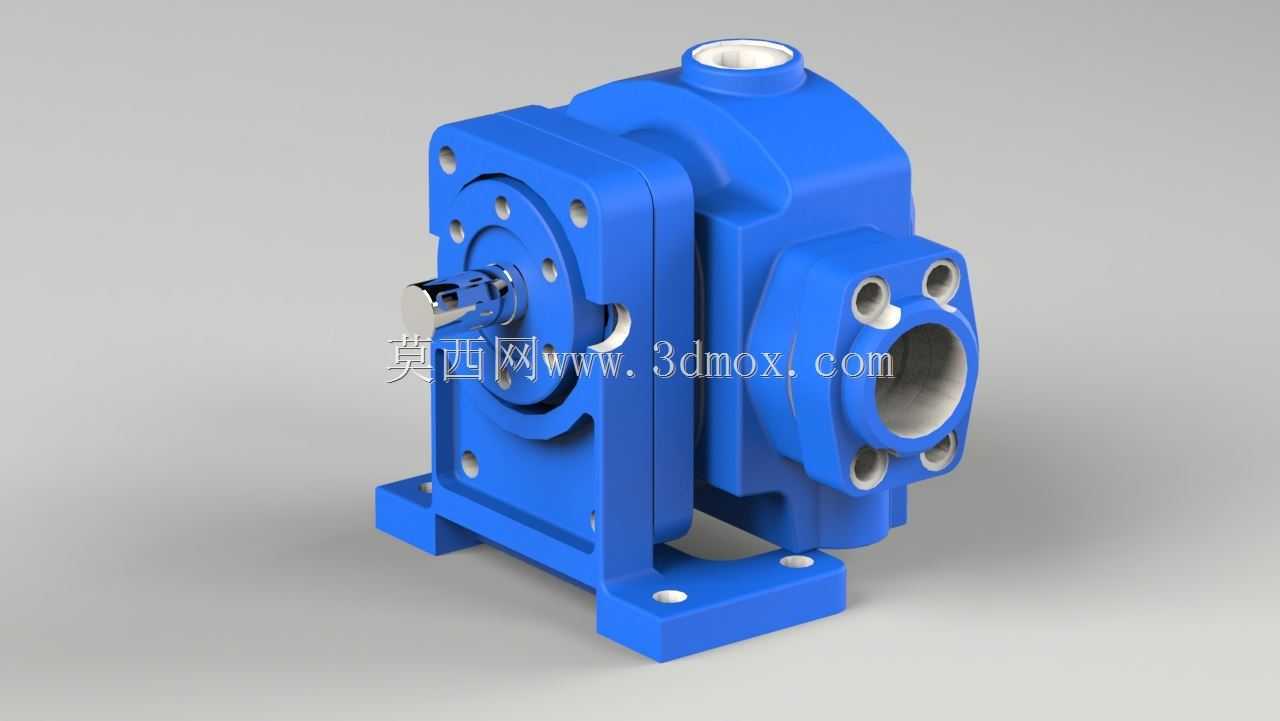

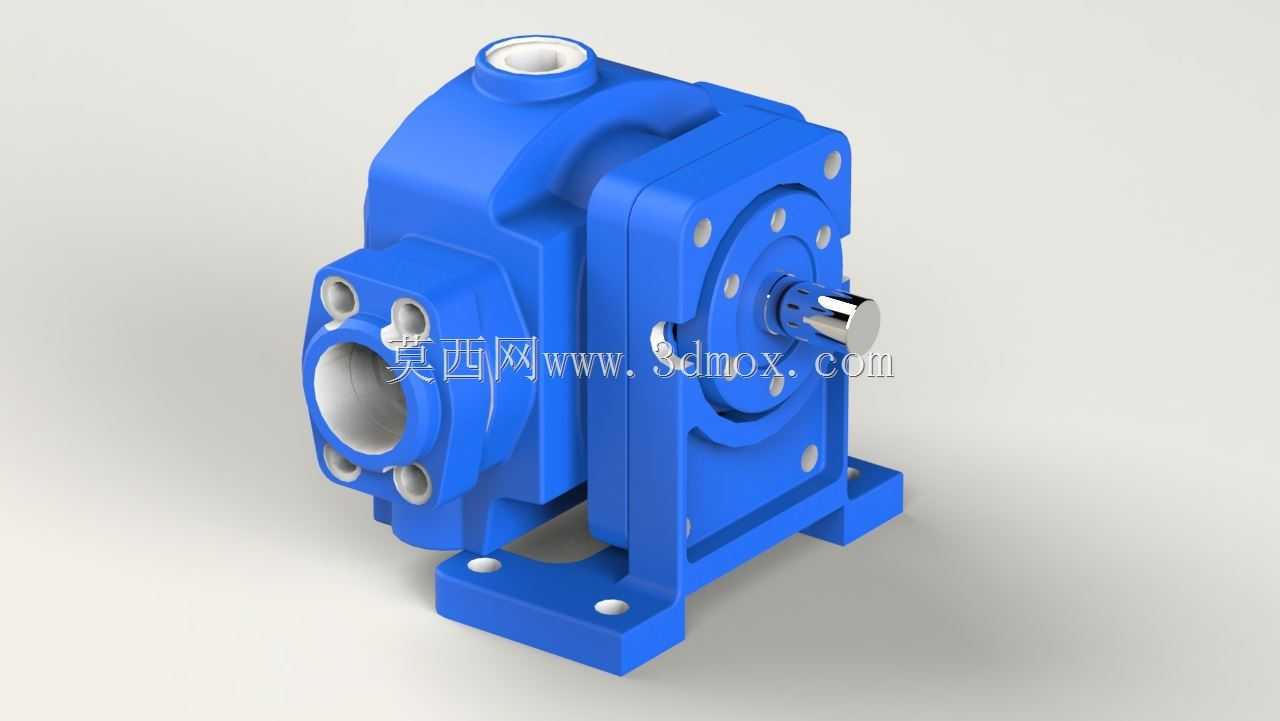

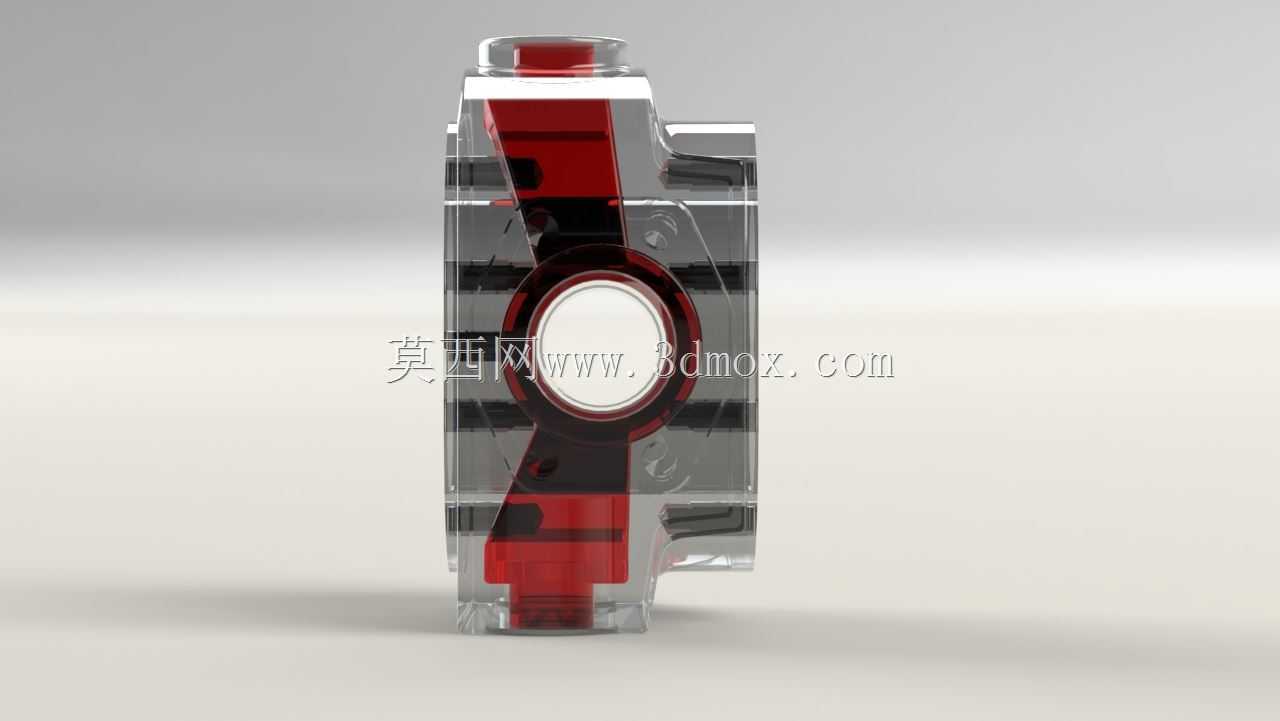

在重油输送、沥青灌装、高粘度树脂转运这类对介质流动性要求严苛的工业场景中，普通离心泵常因低温下介质粘度过高出现吸程不足、负载陡增甚至泵轴卡滞的问题，这款带热油加热通道的高粘度泵正是针对这类工况做的定向结构优化。从安装边界来看，泵体底部采用一体化铸造成型的矩形安装脚，每个安装脚预留沉头螺栓孔，孔位间距适配常规工业泵安装基座的通用尺寸，安装时无需额外加工过渡转接板，直接通过螺栓固定即可保证泵轴与驱动电机轴的同轴度公差控制在允许范围内，避免长期运行出现轴封偏磨。泵体的进出液口采用法兰式连接结构，法兰端面的密封槽尺寸符合通用管路连接标准，可直接对接同通径的工业输送管道，进出口的朝向布局兼顾了地面安装与高位架装的管路走向需求，减少管路弯折带来的流阻损失。核心的加热通道采用夹层式结构设计，沿着泵腔的外壁环形布置，热油进出口设置在泵体侧方的非传动端位置，外接导热油循环管路时不会与驱动端的联轴器、防护罩产生空间干涉，加热通道的流道截面经过优化，导热油在夹层内流动时无流动死区，能保证泵腔内壁各个位置的温度均匀，避免局部介质降温凝固粘结在泵腔内壁。传动端的轴承座与泵体采用一体化铸造结构，减少了分体装配带来的同轴度误差，轴承位的尺寸公差按照重载工况设计，可适配不同粘度介质下的轴系负载变化，伸出的泵轴轴端采用标准键槽结构，可直接连接联轴器或者皮带轮，适配不同的驱动安装形式。泵体的转子腔容积经过精确计算，配合渐开线式的转子型线，在输送高粘度介质时能形成稳定的密闭输送腔，不会出现介质回流导致的容积效率下降，即使在介质粘度达到数千厘泊的工况下，依然能保持稳定的输出流量。从日常维护的角度来看，泵体的端盖采用螺栓紧固连接，拆卸端盖即可直接接触到内部转子与密封件，无需将整个泵从安装基座上拆下，更换易损件的操作空间充足，能大幅缩短现场维护的停机时间。泵体外部的加强筋布局沿着受力方向布置，在高压输出工况下能有效降低泵体的形变，保证转子与泵腔内壁的间隙始终处于设计范围内，避免出现刮擦或者内泄增大的问题。
