复古手持放大镜三维结构设计模型

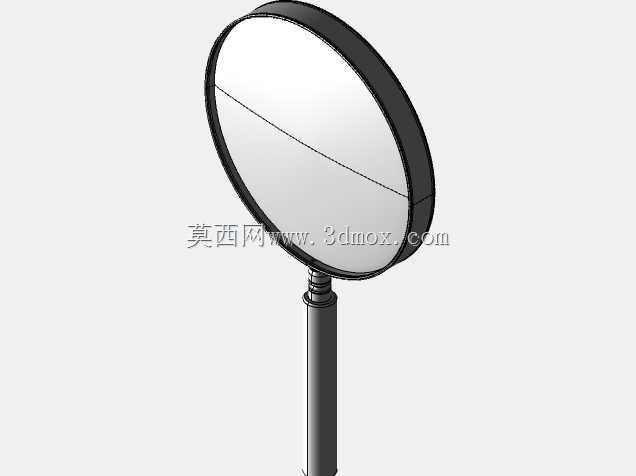

　　日常检修作业里，不少场景都需要对细小部件做近距离观测，比如电路板焊点排查、精密五金件毛刺检查、纸质文档小字辨识、老旧印刷品细节核验，这类场景下手持放大镜是成本极低且适配性极强的辅助工具，不需要复杂供电，拿起就能用，对作业环境没有额外要求。这款老式手持放大镜的结构设计完全贴合长期手持使用的受力逻辑，整体分为透镜固定环、镜身连接段、握持手柄三个核心部分，透镜固定环采用卷边压合结构，不需要额外粘接剂就能把圆形凸透镜牢牢固定在环内，卷边的圆角处理避免了金属锐边划伤使用者手部，也能在透镜意外磕碰时起到缓冲防护作用，减少镜片崩边的概率。镜身连接段做了渐缩过渡，从透镜固定环的大直径平滑收窄到手柄的握持直径，过渡位置没有突兀的台阶，

　　既避免了应力集中导致的连接断裂，也让整体视觉线条更流畅。握持手柄采用长圆柱造型，表面做了细微的防滑纹理处理，直径控制在18mm，刚好适配成年使用者的握持围度，长时间持握也不会产生明显的压痕，手柄尾部做了圆弧收头，没有尖锐棱角，放置在工作台面时不会刮伤桌面涂层。从安装边界来看，这款放大镜整体长度控制在180mm左右，透镜直径为75mm，日常收纳时可以直接放入普通工具包的侧袋，不需要预留特殊的收纳空间，平放时的最大厚度仅为22mm，堆叠放置在工具抽屉里也不会占用过多垂直空间。设计过程中特意还原了老式放大镜的配重逻辑，透镜端的重量略大于手柄端，持握时重心落在靠近连接段的位置，手腕不需要额外施加平衡力就能让透镜自然对准观测区域，

　　长时间举持作业的疲劳度更低。透镜部分采用标准双凸球面结构，焦距经过调校，观测距离在50mm到120mm区间时可以获得清晰的放大视野，放大倍率适配绝大多数日常精细作业需求，不需要使用者反复调整距离找焦。连接段内部做了隐藏式的嵌合结构，固定环和手柄之间采用过盈配合加定位销的双重固定方式，即使不小心从1米左右的工作台高度掉落，也不会出现镜身脱节、透镜脱落的问题，完全适配车间、户外检修、日常办公等多场景的使用强度。整个模型的结构拆分完全符合实际加工逻辑，金属固定环可以采用薄钢板冲压卷边成型，手柄可以采用硬质塑料注塑或者实木车削加工，透镜直接采购标准规格的光学凸透镜即可，不需要开定制模具，生产组装的门槛极低，维修替换部件也很容易获取。
