钣金结构工控设备机箱壳体设计

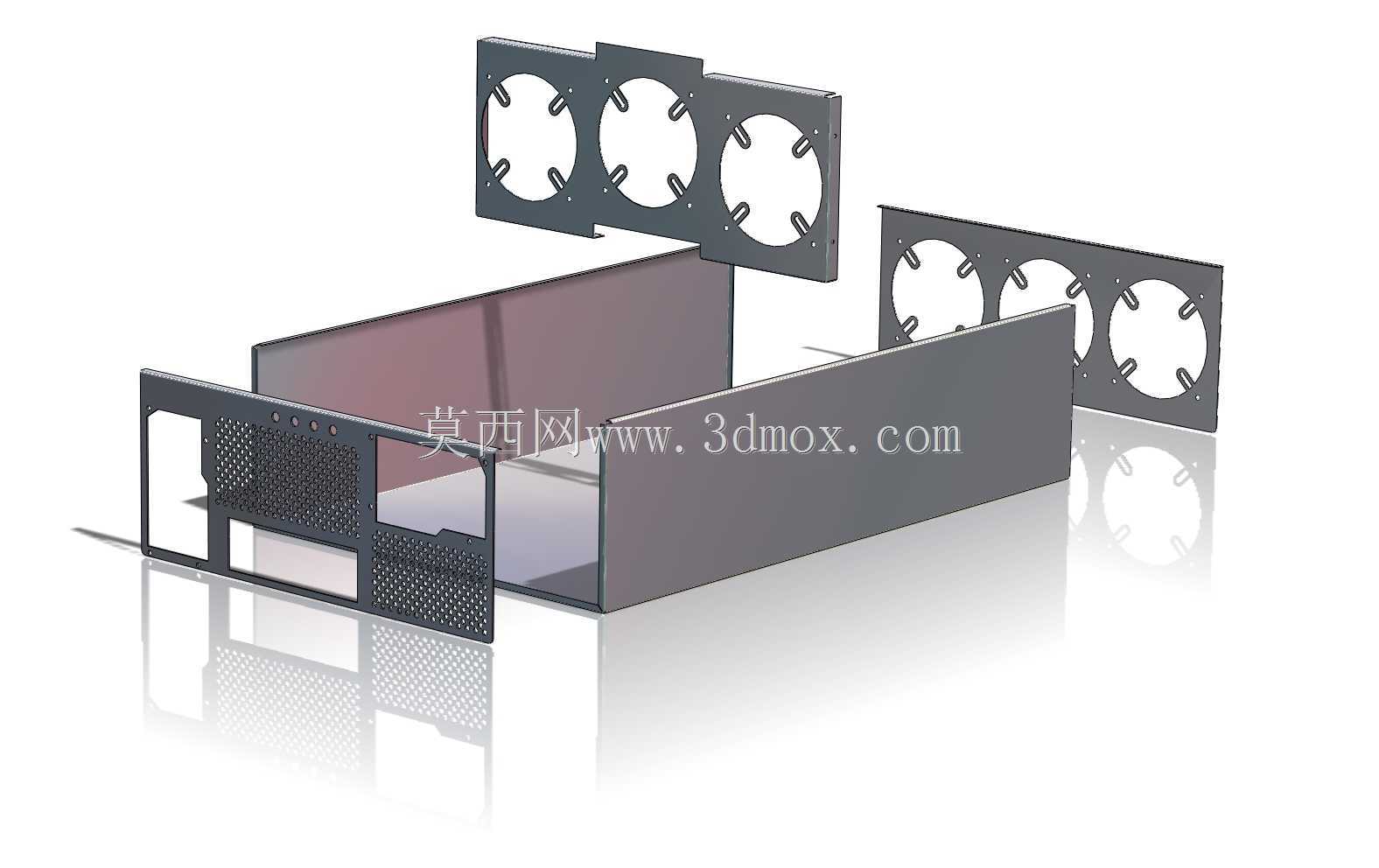

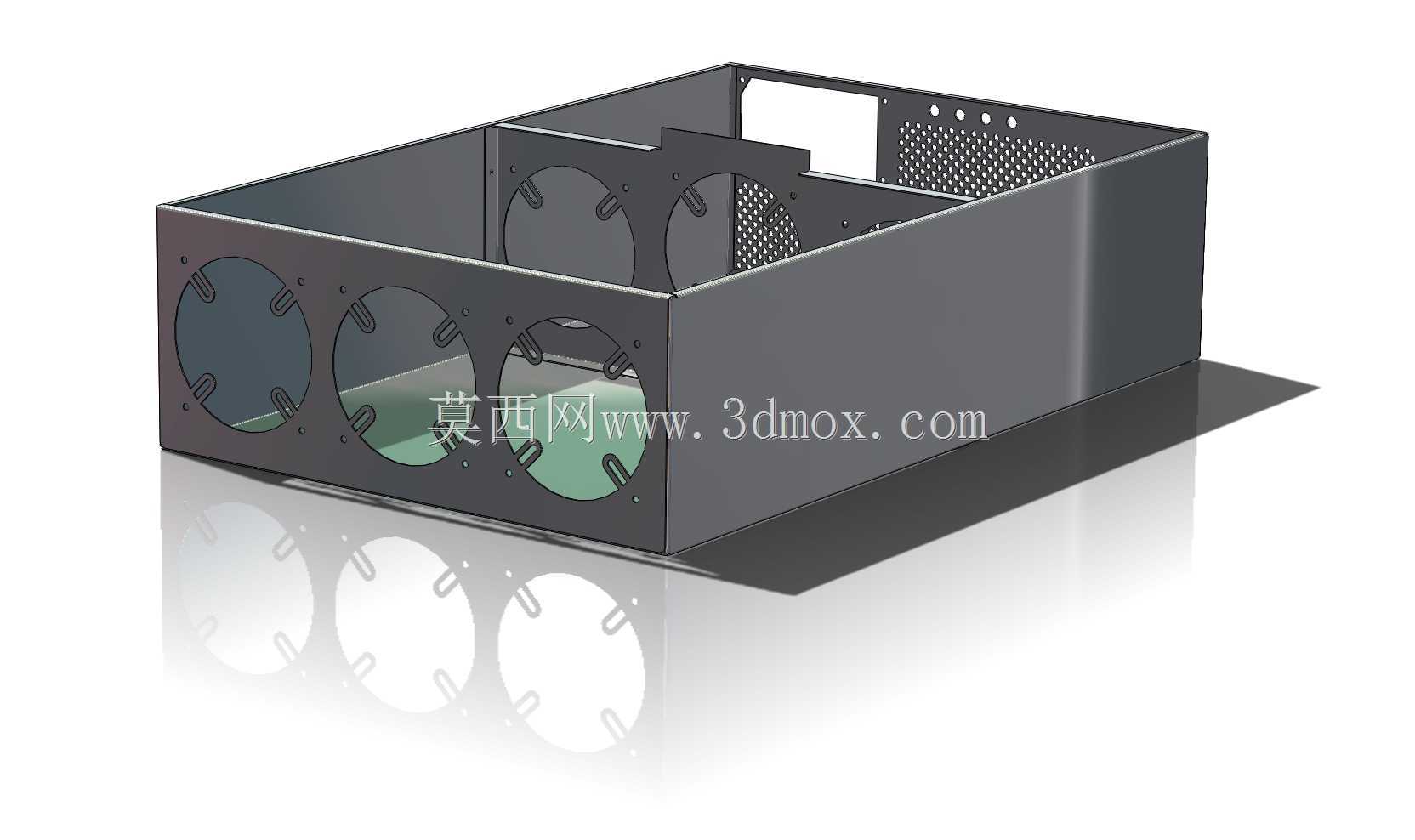

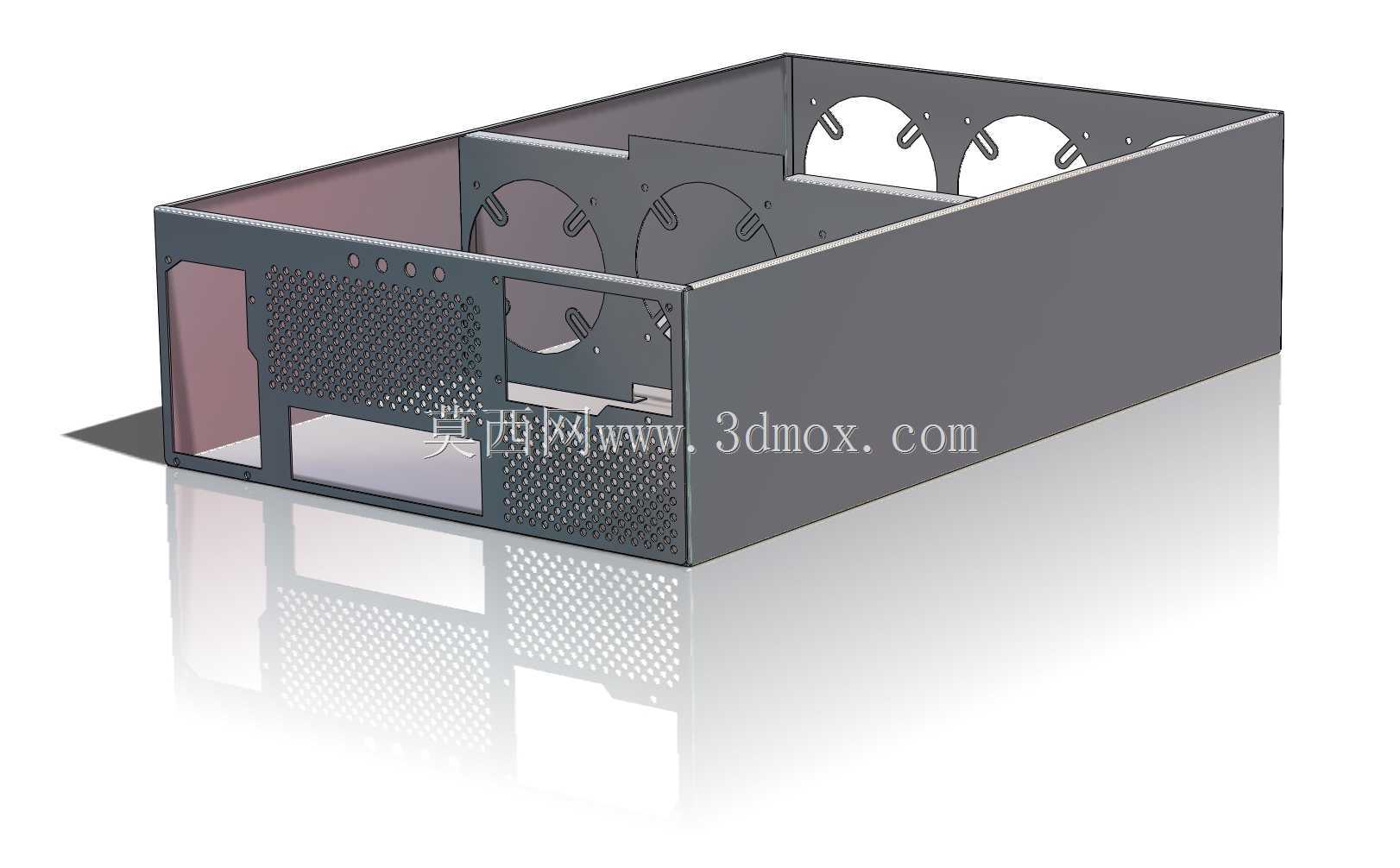

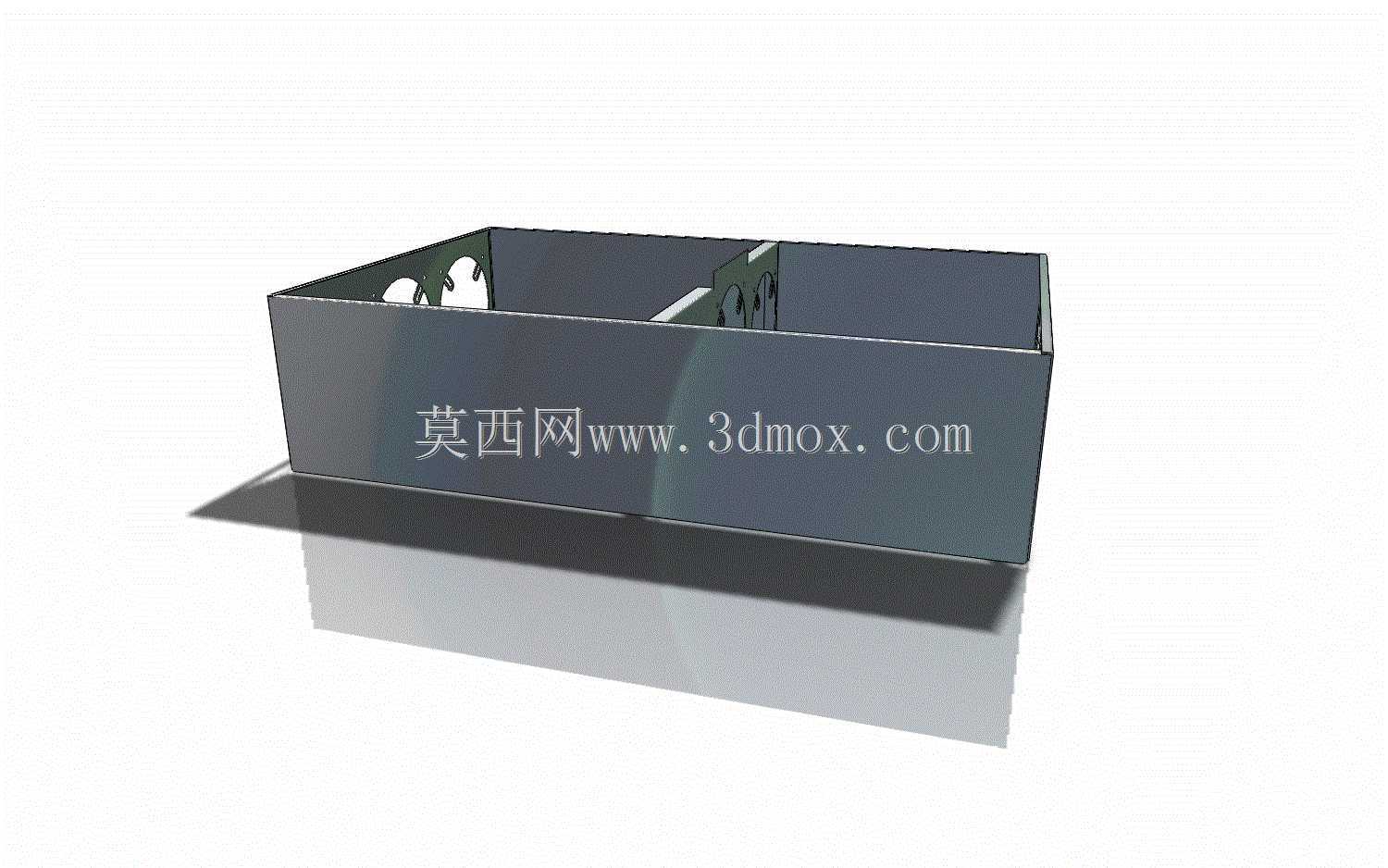

这款钣金壳体主要面向工业控制类设备、小型嵌入式计算设备的内置安装场景，在工业现场的控制柜、设备内嵌工位、桌面式工控终端场景中都能适配，核心作用是为内部的电路板、电源模块、存储组件提供物理防护，同时兼顾内部元器件的散热需求与外部接口的外露适配。从结构设计来看，整体采用一体化折弯钣金成型思路，减少多余拼接焊缝，既提升壳体整体结构刚性，也能降低钣金加工过程中的拼接工序成本，壳体侧壁预留的多组圆形风扇安装位，可根据内部元器件的总功耗灵活选配120mm规格散热风扇，对应不同发热等级的硬件配置，无需额外修改壳体结构就能满足散热冗余要求。前面板区域做了分区设计，一侧是密集冲孔的通风网孔区域，网孔孔径与开孔率经过匹配计算，既保证通风量满足散热风道要求，也能阻挡现场环境中直径较大的金属碎屑、灰尘落入壳体内部，下方预留的矩形开口对应外置接口的安装位，可适配电源开关、USB接口、显示输出接口、通讯端子等常用外接组件的安装尺寸，安装孔位都做了内翻边处理，避免钣金锐边划伤安装人员或损坏连接线材。壳体内部设置的分隔钣金筋位，可将内部空间划分为电源安装区、主板安装区、存储扩展区，不同区域的空间边界都匹配常规工控硬件的安装尺寸，避免不同功能模块之间出现电磁干扰，同时筋位上预留的压铆螺母孔位，可直接固定对应规格的安装支架，无需二次钻孔加工。在安装边界设计上，壳体底部预留的固定孔位匹配标准机柜的安装螺柱间距，也可适配桌面放置的减震脚垫安装，整体外形尺寸控制在常规小型工控设备的适配范围内，既不会占用过多安装空间，也能给内部硬件留出足够的走线与散热间隙，钣金折弯处的圆角处理符合钣金加工的最小折弯半径要求，避免加工过程中出现板材开裂问题，所有外露边缘都做了去毛刺处理，满足电气设备的安全防护要求。
